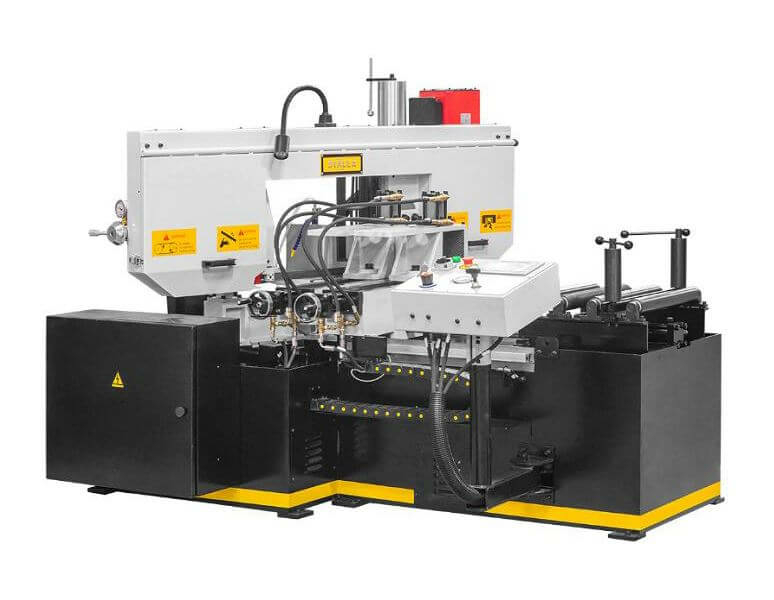

Автоматический ленточнопильный колонный станок Stalex BS-350GA
Автоматический ленточнопильный колонный станок Stalex BS-350GA
Преимущества:
- Автоматическая подача материала, что увеличивает производительность работы
- Высокая точность резки благодаря использованию ленточной пилы
- Надежность и долговечность конструкции
- Удобное управление и настройка параметров станка
Особенности:
- Мощность двигателя: 3 кВт
- Диаметр пиления: до 350 мм
- Угол наклона пильного узла: до 45 градусов
- Рабочий стол с возможностью поворота
Назначение:
Автоматический ленточнопильный колонный станок Stalex BS-350GA предназначен для резки металлических и деревянных заготовок с высокой точностью и эффективностью.
Сферы применения:
Станок идеально подходит для производственных предприятий, занимающихся металлообработкой, строительством, мебельным производством и другими отраслями, где требуется точная и качественная резка материалов.
Модель Stalex BS-350GA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собойстальнуюсварную конструкцию.
Описание ленточнопильный колонный станок Stalex BS-350GA
На автоматических станкахвозможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
Технические характеристики автоматического ленточнопильного колонный станок Stalex BS-350GA |
|
Мощность двигателя, кВт | 3 |
Габариты, мм | 2230x2220x1700 |
Масса, кг | 2700/2900 |
Угол поворота | от 0° до 45° |
Привод | Зубчатый |
Скорость движения полотна, м/мин | 0-60 |
Размер полотна, мм | 34x1.1x4180 |
Макс. размер круглого профиля, 90°, мм | 350 |
Макс. размер круглого профиля, +45°, мм | 330 |
Макс. размер прямоугольного профиля, 90°, мм | 500x350 |
Макс. размер прямоугольного профиля, +45°, мм | 330x350 |
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
|

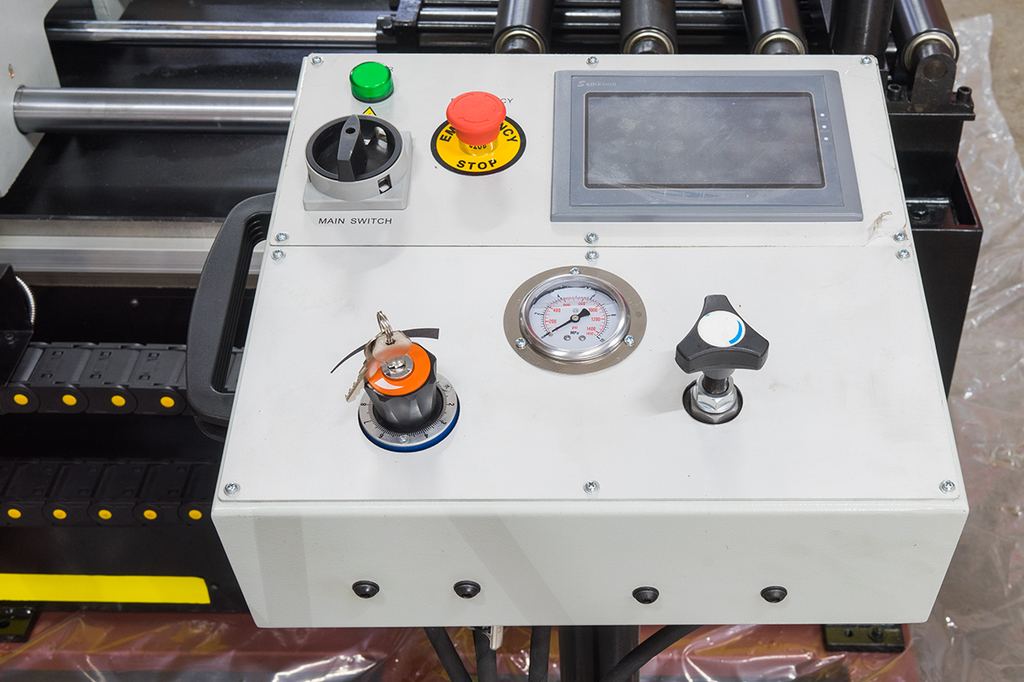

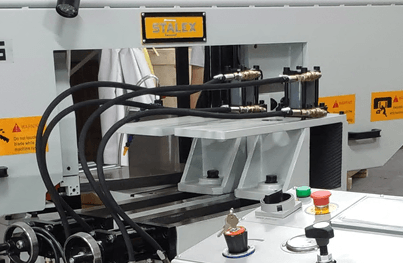

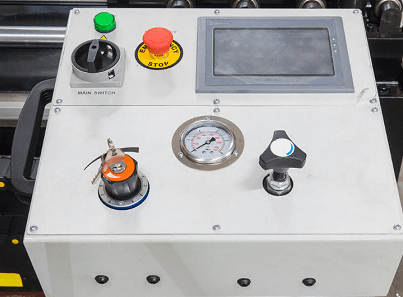

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. |
|

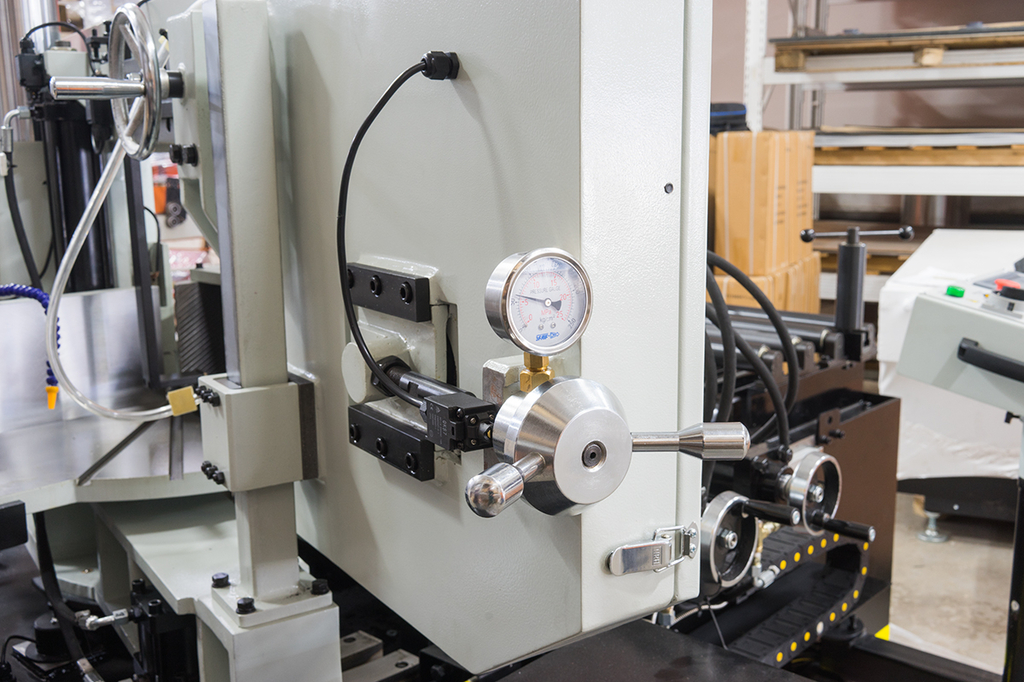

Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет. |
|

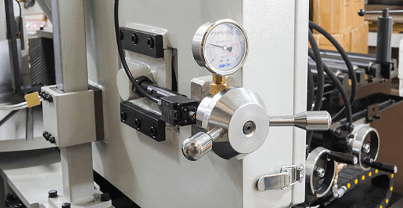

Индикатор натяжения полотна |
|

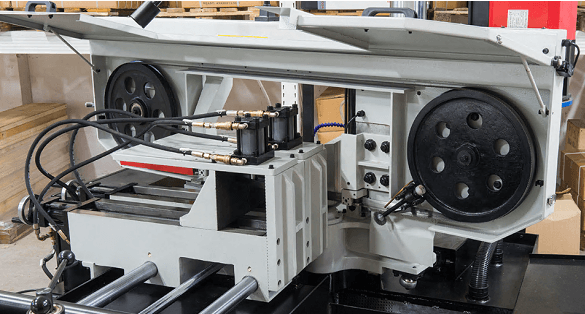

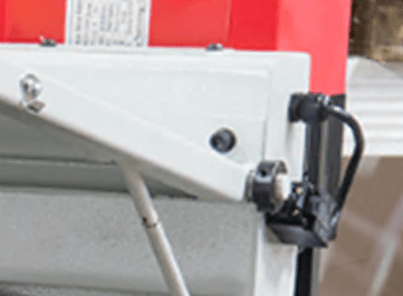

Предохранительные концевики на кожухе маховика. |
|
Тиски гидравлические с возможностью быстрого зажима заготовок |
|

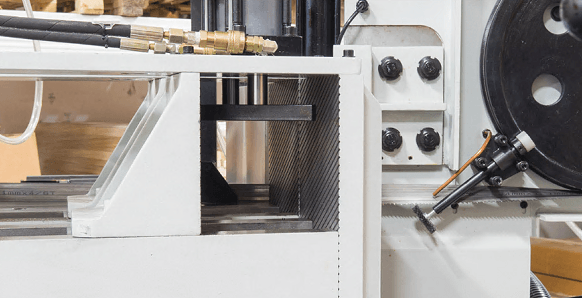

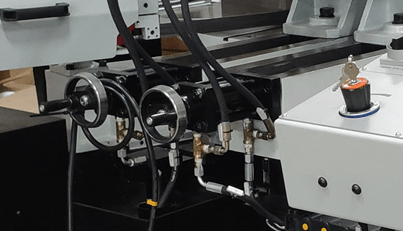

Прижимы для пакетной резки – на стационарные и подающие тиски |
|

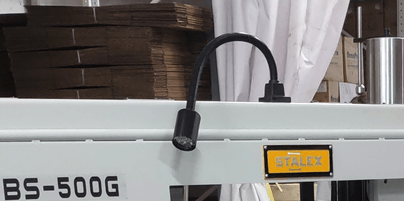

Лампа дополнительного освещения |
|

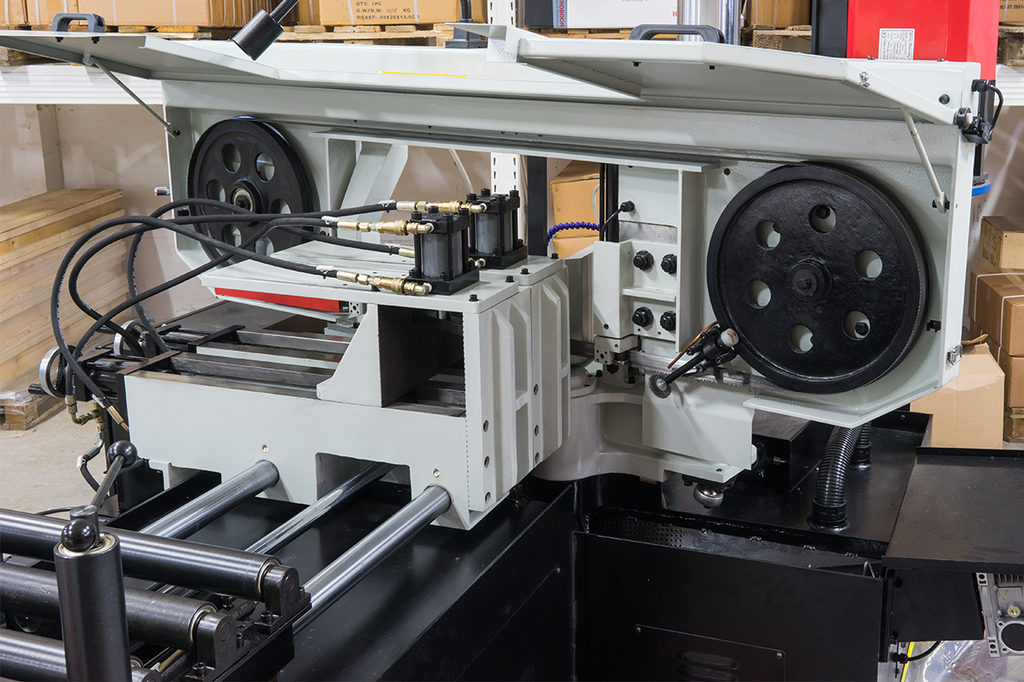

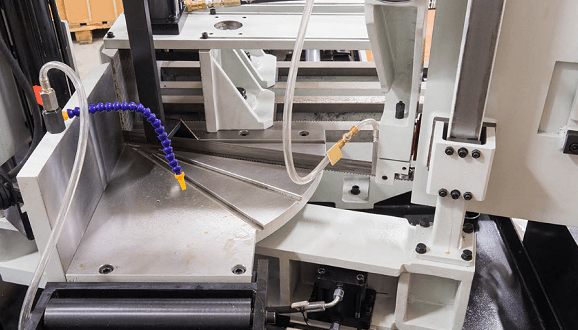

Сторона подвода заготовки в зону резания и поднятый кожух рамы станка. |
|

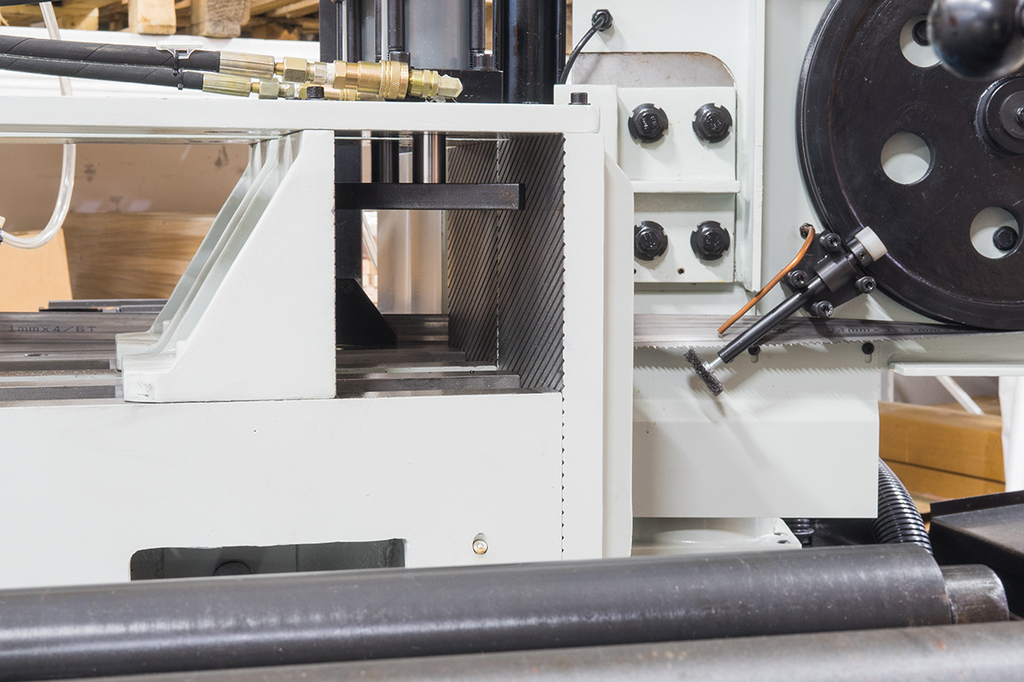

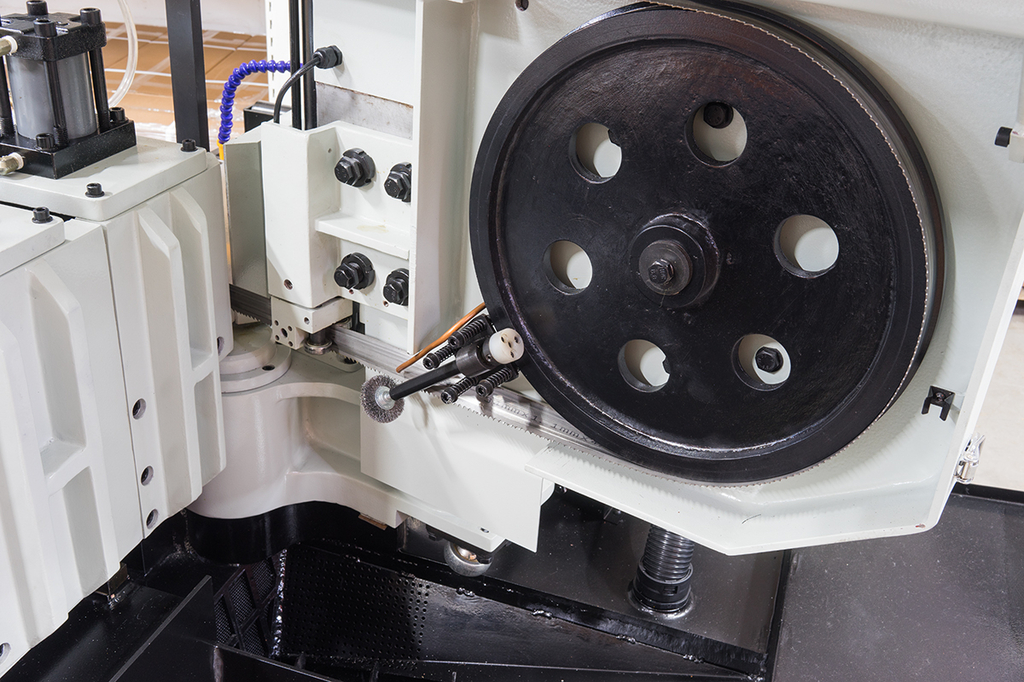

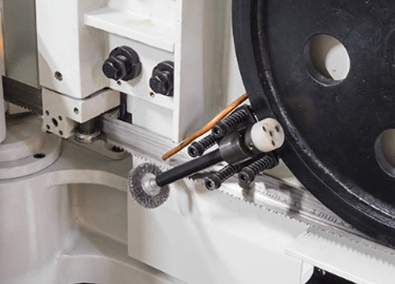

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка). |
|
Автоматический шнековый конвейер для сбора стружки. |
|
Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка. |
|

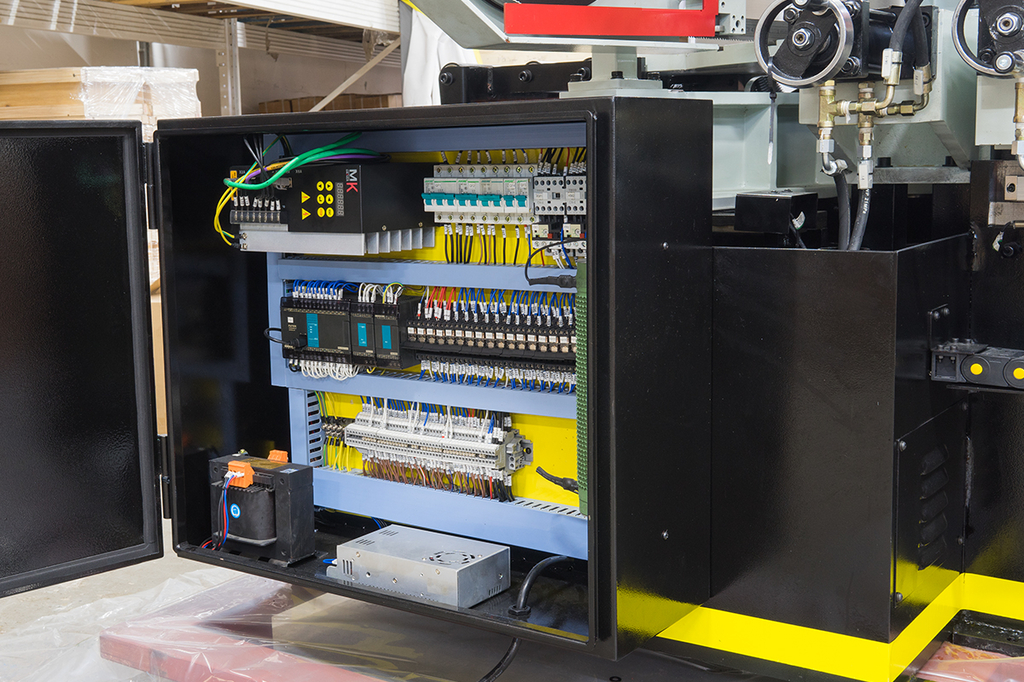

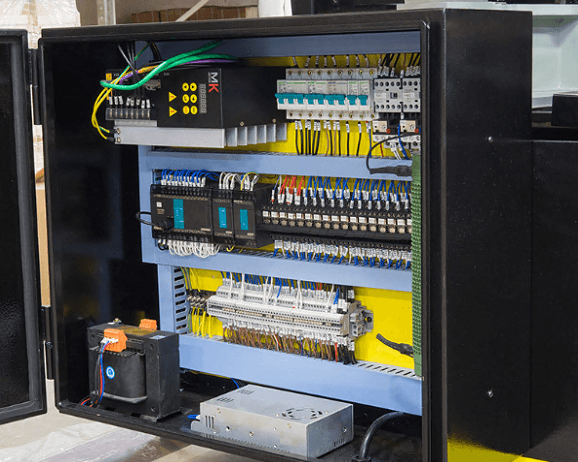

Электрошкаф. |
|

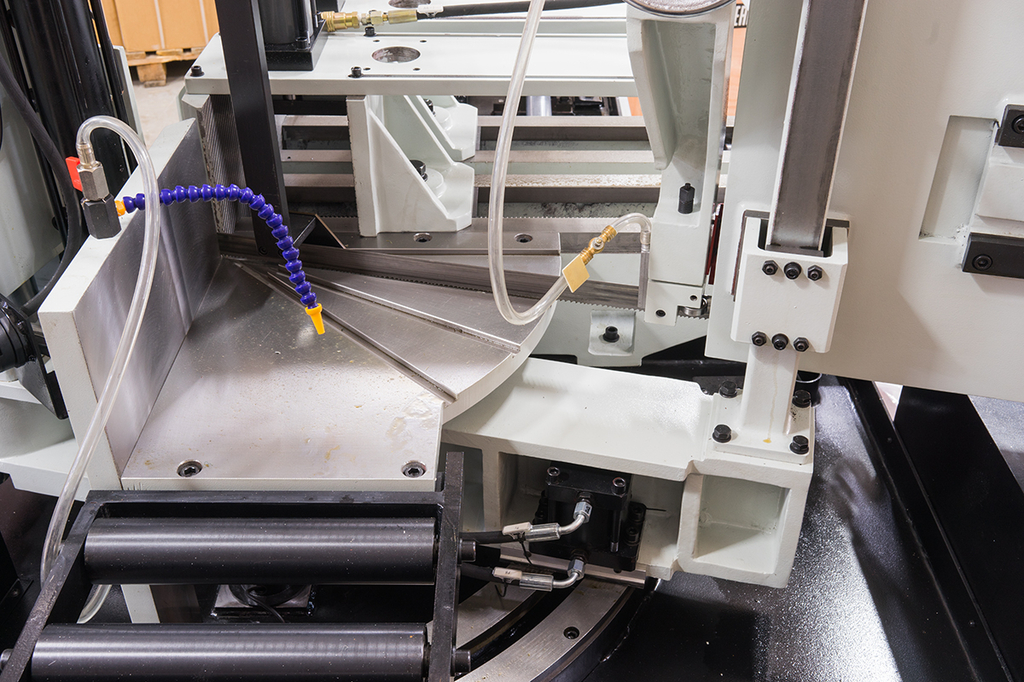

Основание тисков в зоне резания. |
|

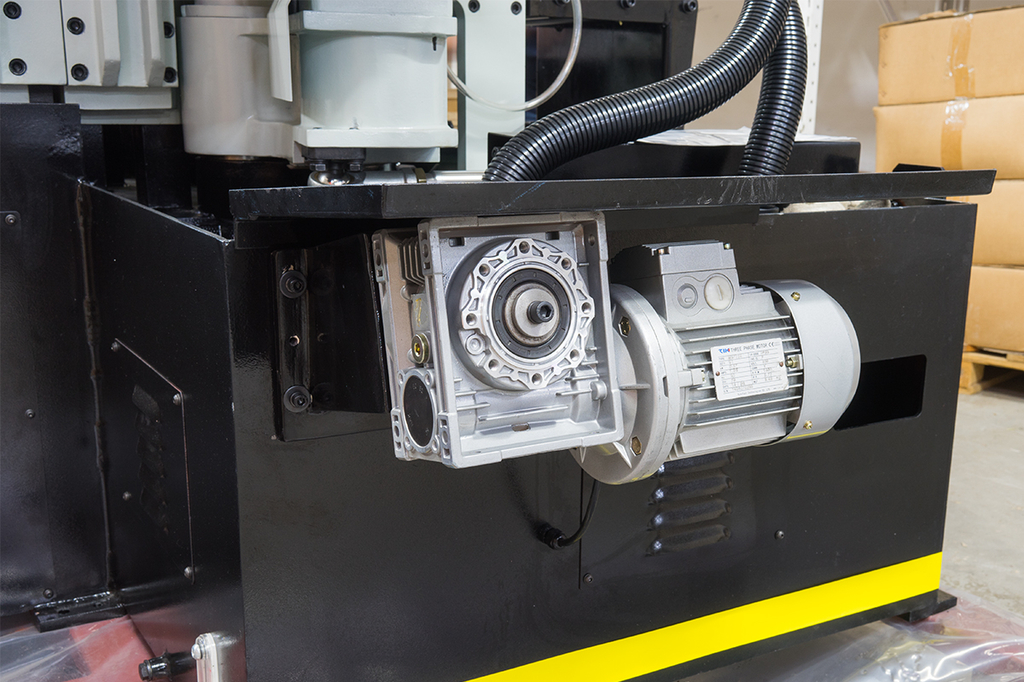

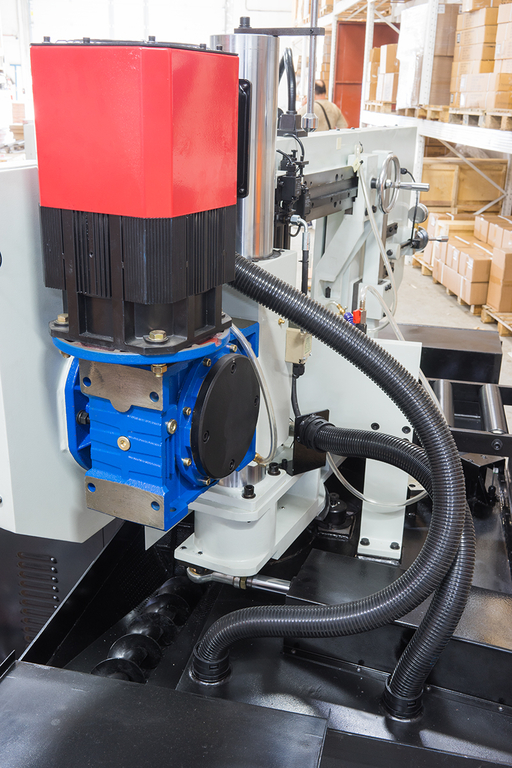

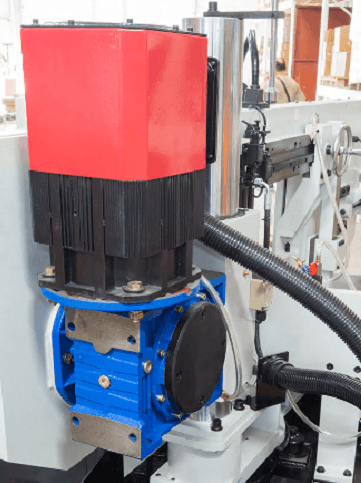

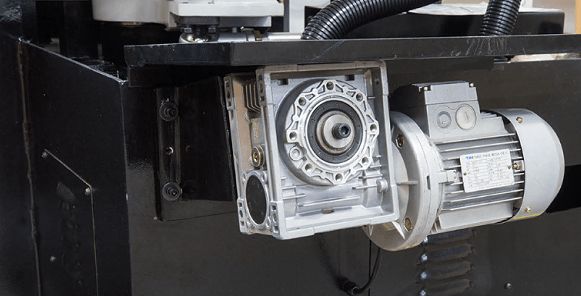

Зубчатый привод. |
|

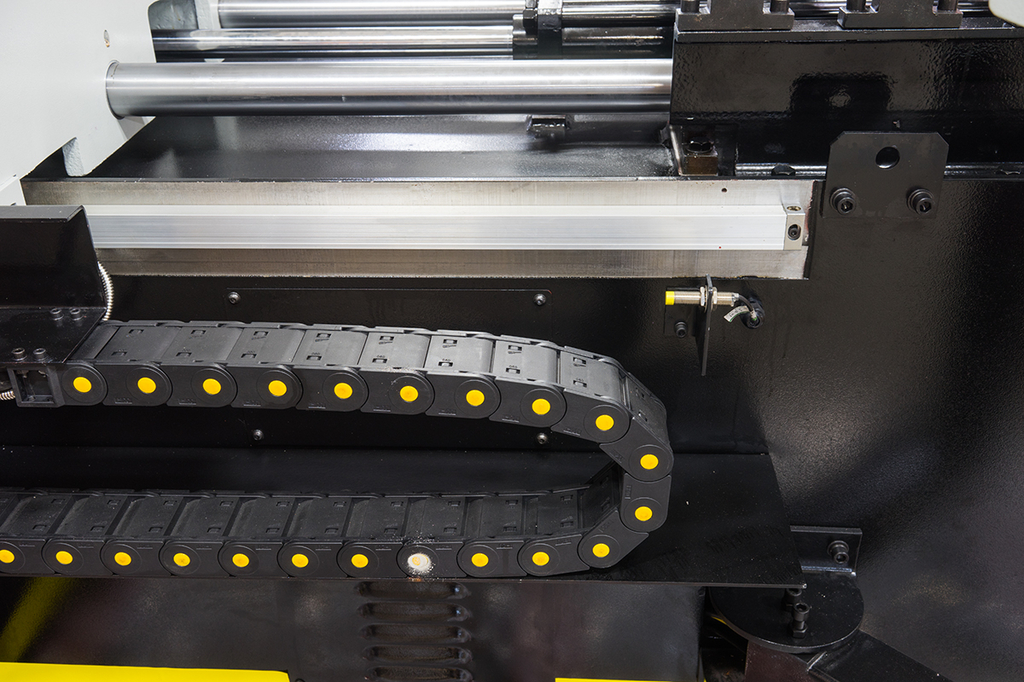

Механизмы движения для тисков подачи заготовки. |
|

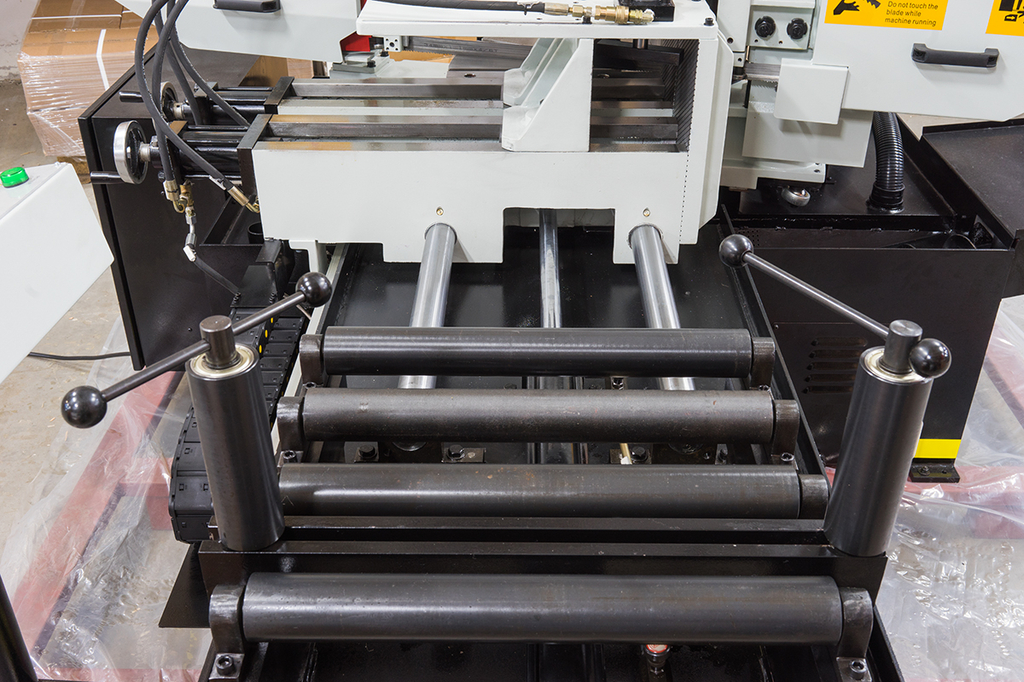

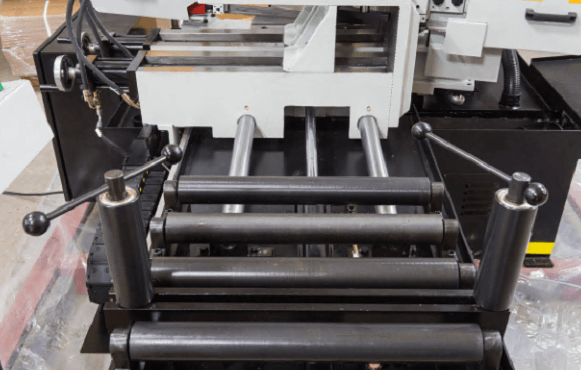

Стол подачи заготовки. |
|

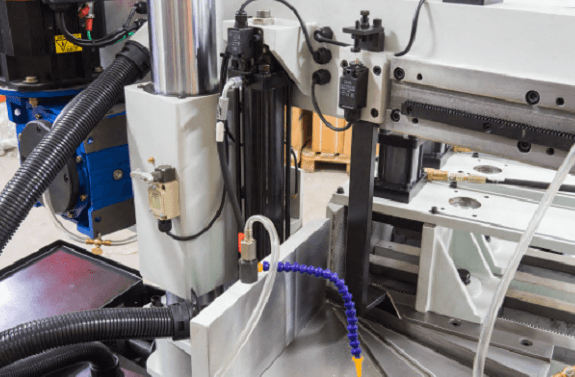

Датчики на подъём и опускание рамы. |
