Автоматический ленточнопильный колонный станок Stalex BS-415GA

0.0 (голосов 349)
Артикул: sta388130A
2 227 540 + 22275 баллов
Купить в 1 клик
Автоматический ленточнопильный колонный станок Stalex BS-415GA
Автоматический ленточнопильный колонный станок Stalex BS-415GA
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: STALEX
  • Бесплатная доставка по Москве и Спб (от 300 000₽.)
  • В личном кабинете цена станка ниже.
  • Ваша спец.цена по телефону +7 812 648 24 88

Автоматический ленточнопильный колонный станок BS-415GA

Преимущества станка BS-415GA:

  • Высокая производительность
  • Автоматическое управление
  • Точность и качество резки
  • Надежность и долговечность

Особенности и характеристики:

  • Максимальный диаметр резки: 415 мм
  • Мощность двигателя: 3 кВт
  • Угол наклона пильного стола: 0-45 градусов
  • Система автоматической подачи и охлаждения

Назначение и сферы применения:

Автоматический ленточнопильный колонный станок BS-415GA предназначен для резки металлических профилей, труб и других материалов с высокой точностью и скоростью. Он идеально подходит для производственных предприятий, мастерских и столярных цехов.

Закажите станок BS-415GA прямо сейчас и увеличьте производительность вашего производства!

Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.

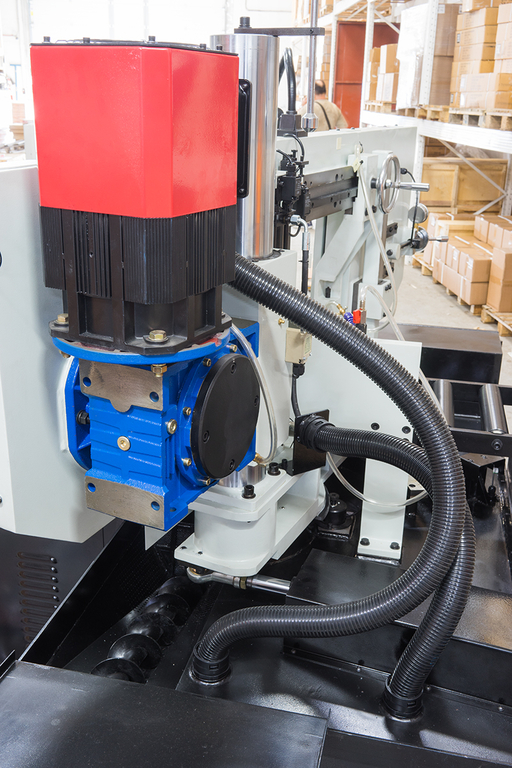

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски

Технические характерстики



Stalex BS-415GA

Артикул

388130A

Мощность главного двигателя

3.0 кВт (3-х фазный), servo-двигатель

Мощность гидравлической станции

0,75 кВт

Мощность системы СОЖ

45 Вт (0,045 кВт)

Вращение пилы

90°; 15°; 30°; 45° на угол кратный 1°

поворот рамы происходит от ЧПУ станка

Привод

зубчатый

Скорость резания

0-55 м/мин

Рабочая зона

90°

45°

415

335

500х415

265х415

Макс. размер пиления заготовок методом пакетной резки

500х220

265х220

Скорость подачи заготовки

0-40 мм/c

Макс. единичный ход подающих гидравлических тисков

500 мм

Точность подачи заготовки

0.1/100 мм

Точность реза по длине отрезаемой заготовки

заявленная погрешность ±0,2 мм. на длину 1000 мм

Точность реза на отклонение по перпендикулярности

заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

Габариты ленточного полотна

34х1,1х4555 мм

Рабочая высота стола (от пола до основания тисков)

820 мм

Объём гидравлического бака

55 л

Объём бака СОЖ

16 л

Автоматический конвейер для сбора стружки

+

Индикатор натяжения полотна

+

Лампа дополнительного освещения

+

Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски

+

Размер упаковки станка

2250х2350х1750 мм

Размер упаковки стола подачи

упакован вместе со станком

Общие габариты станка установленного в рабочее положение

2300х2230х1730 мм

Макс. рабочее пространство станка

2500х2600х2150 мм

все сопутствующие детали (рама/пульт) открыты по максимуму

Масса станка (нетто/брутто)

2780/3000 кг

Страна производитель

Китай

Гарантия

12 месяцев

Особенности

Угол пиления заготовок 90°; 15°; 30°; 45°.

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

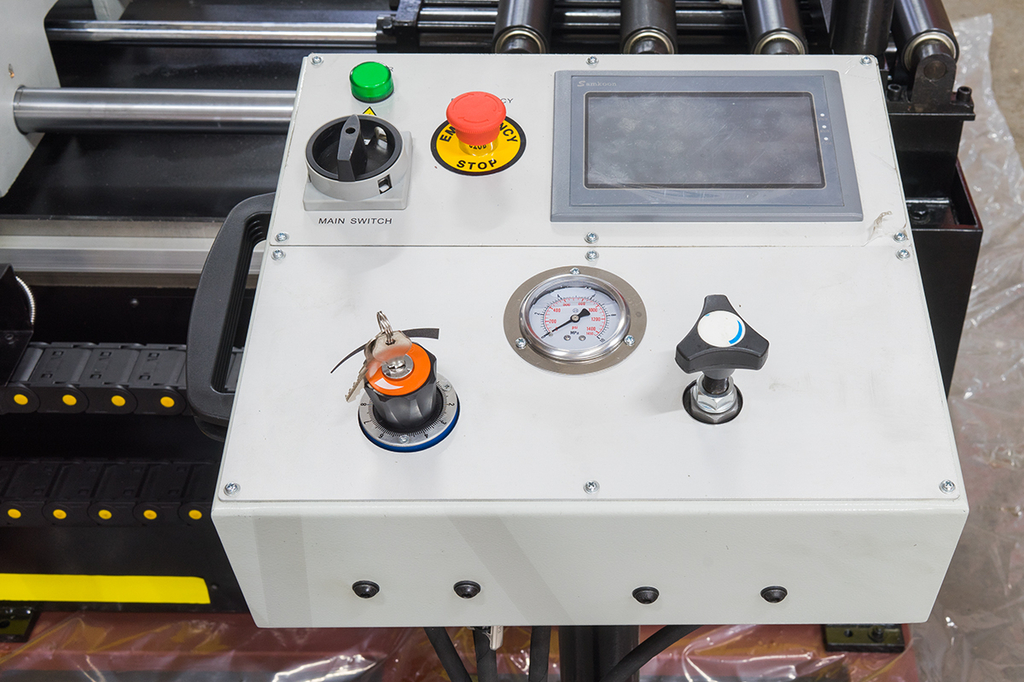

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

Механическое натяжение полотна.

Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.

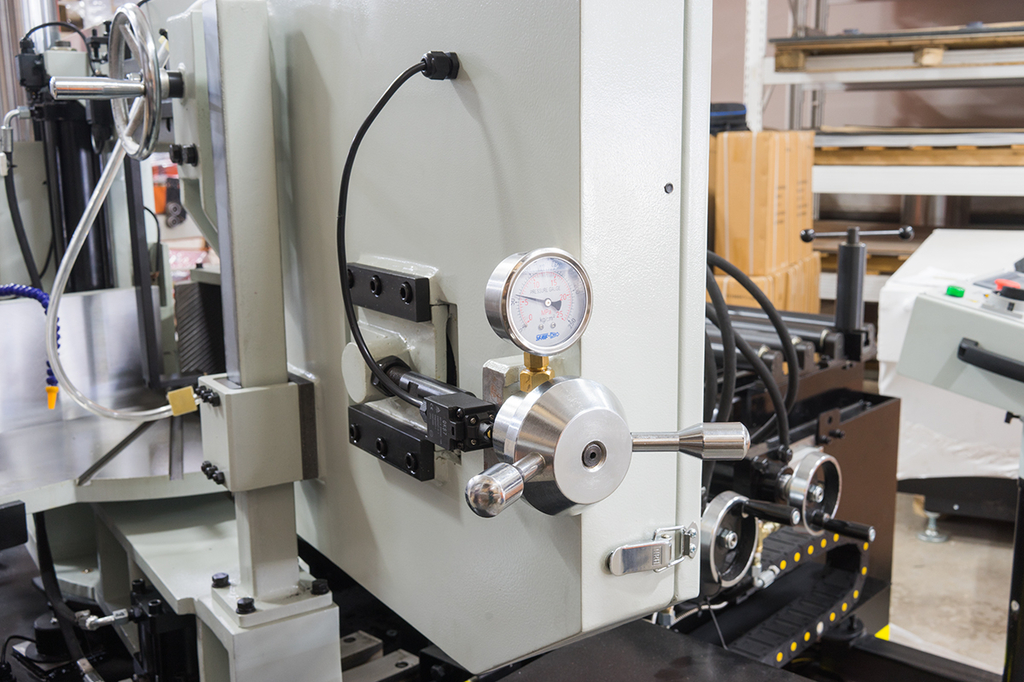

Индикатор натяжения полотна

Предохранительные концевики на кожухе маховика.

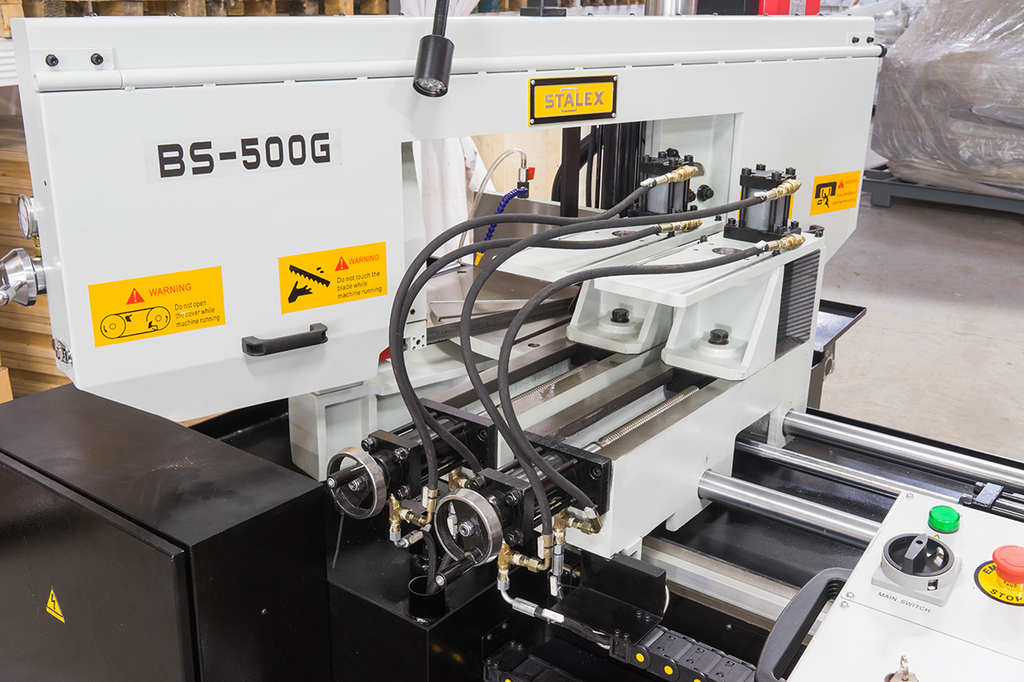

Тиски гидравлические с возможностью быстрого зажима заготовок

Прижимы для пакетной резки – на стационарные и подающие тиски

Лампа дополнительного освещения

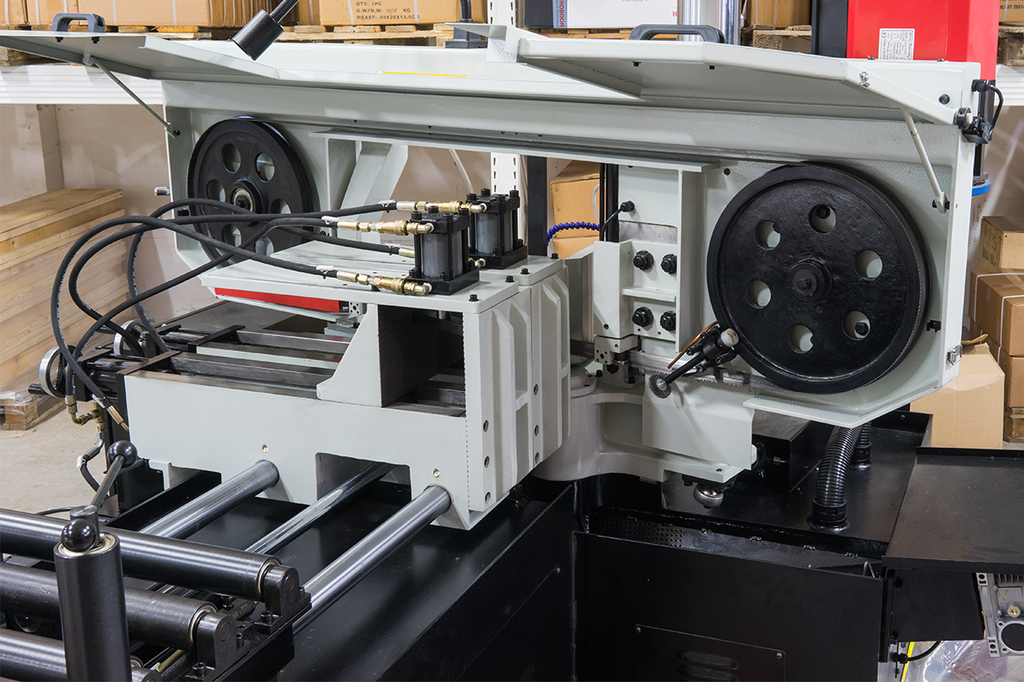

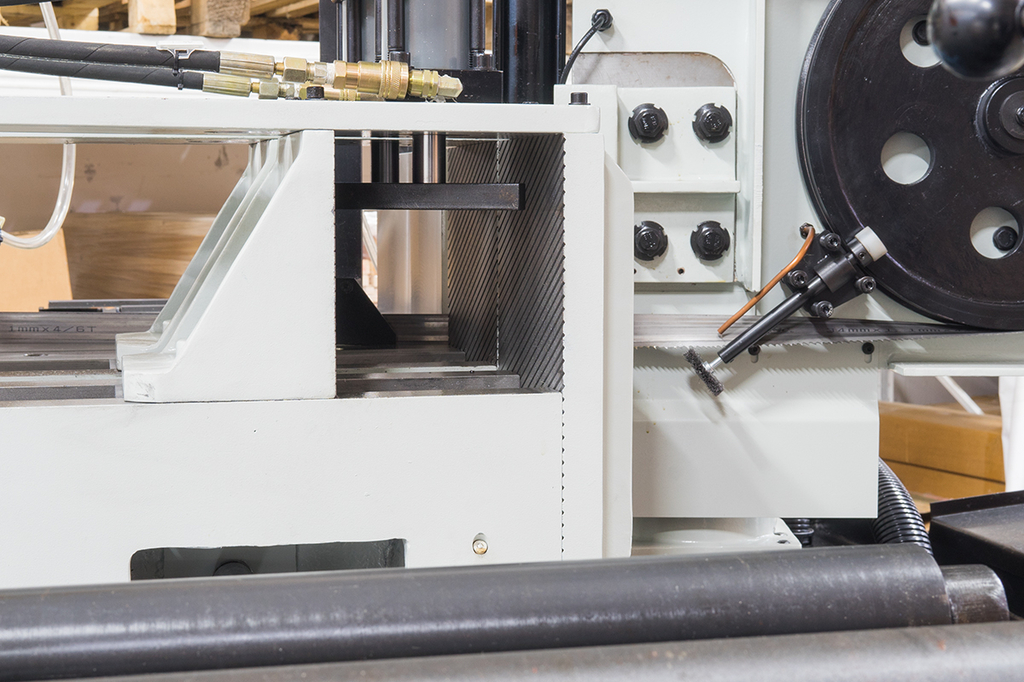

Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

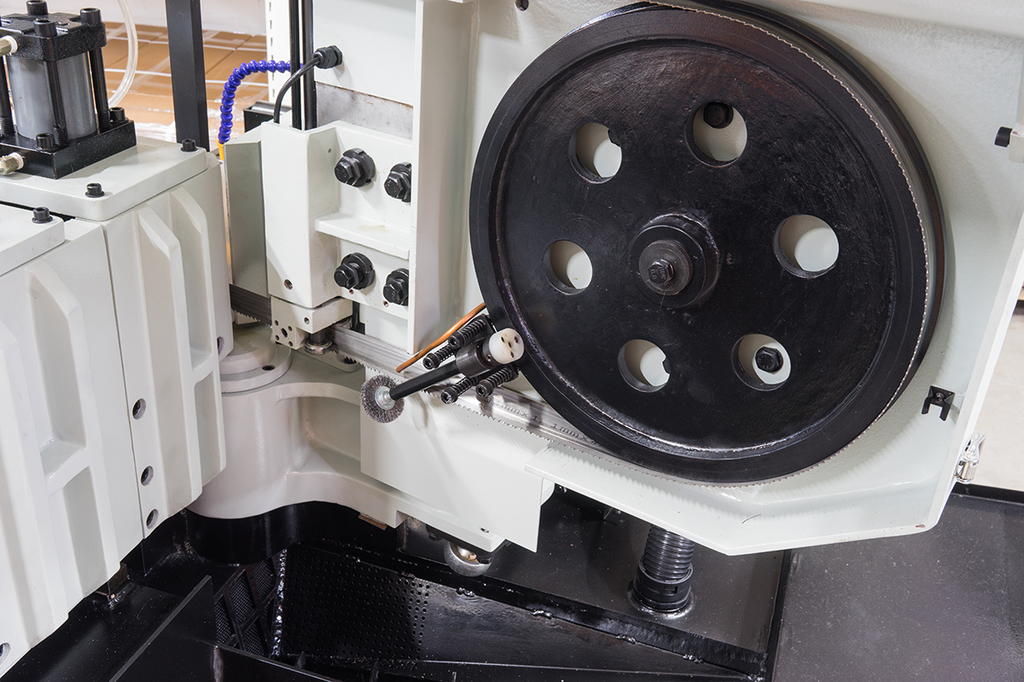

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).

Автоматический шнековый конвейер для сбора стружки.

Поворотный механизм:

90°; 15°; 30°; 45° на угол кратный 1°

поворот рамы происходит от ЧПУ станка.

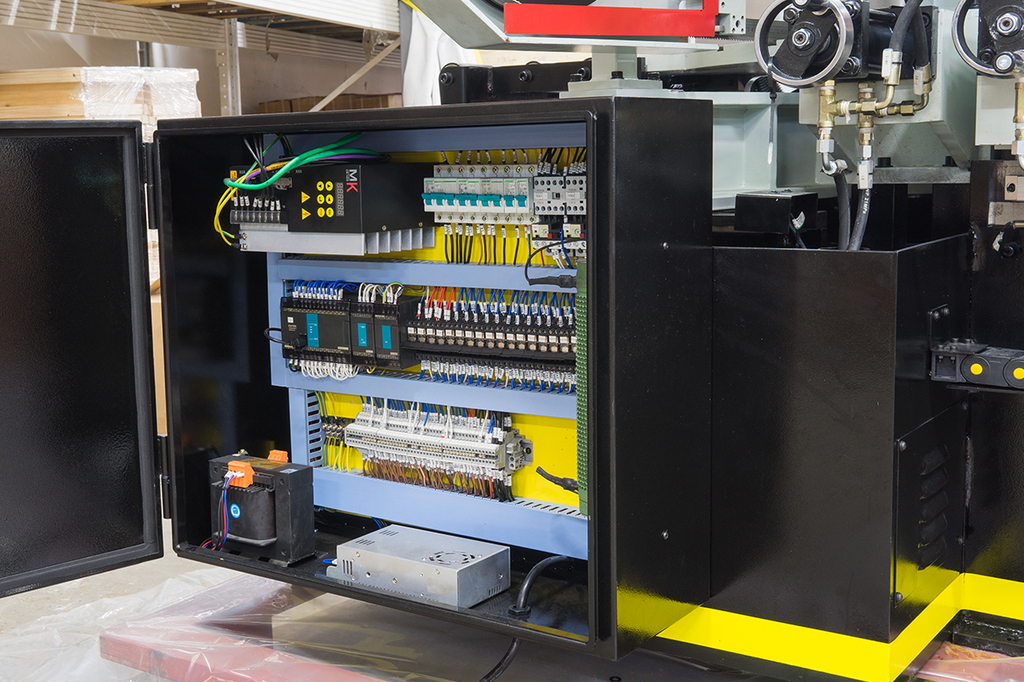

Электрошкаф.

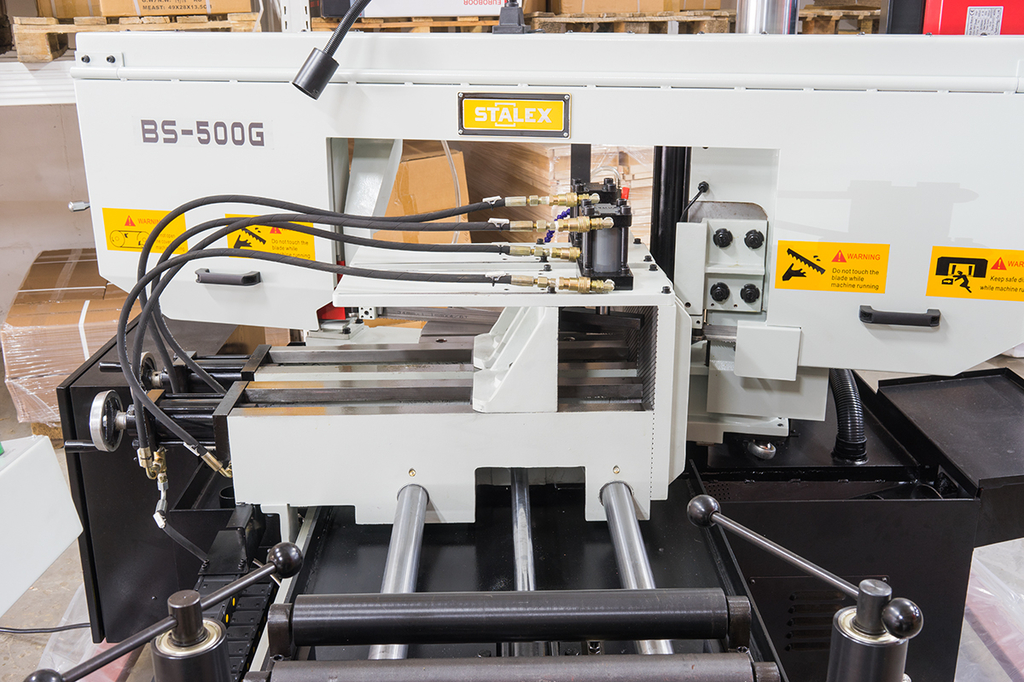

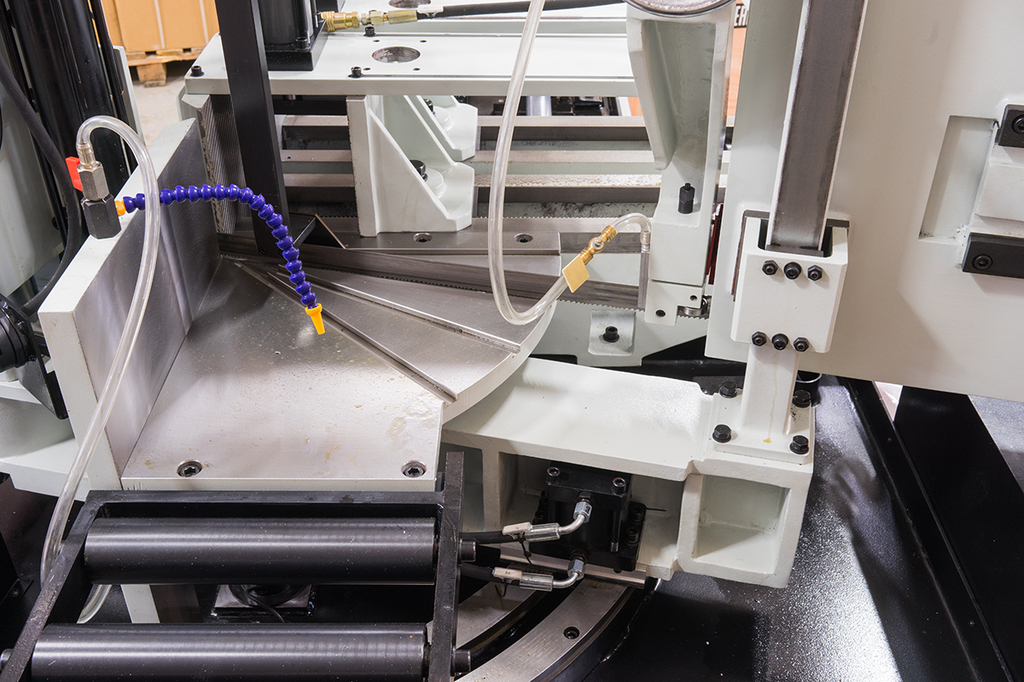

Основание тисков в зоне резания.

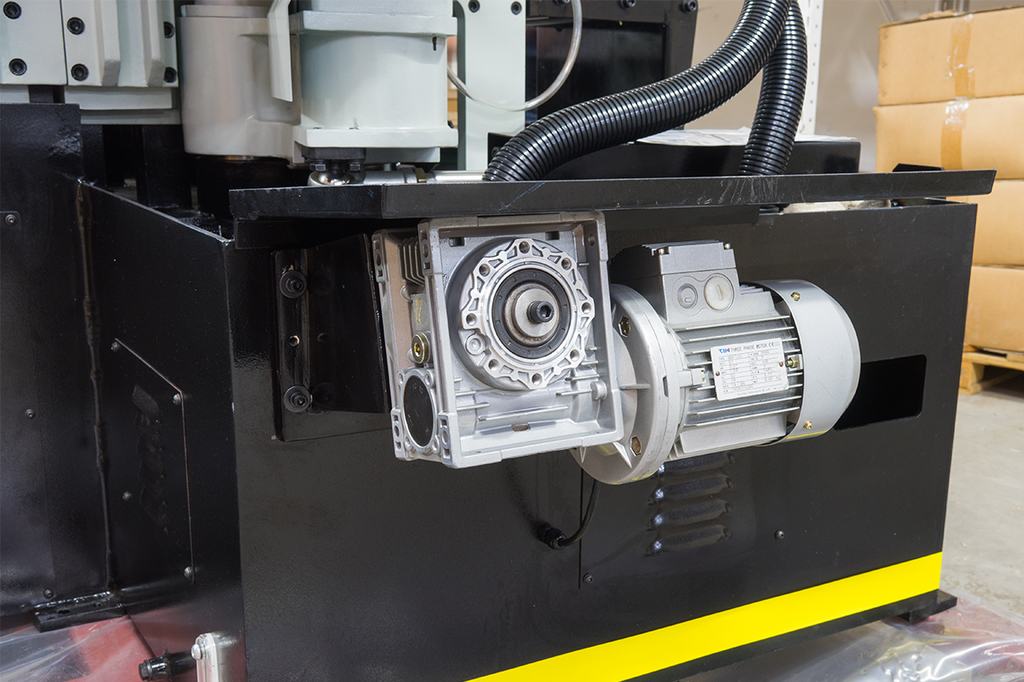

Зубчатый привод.

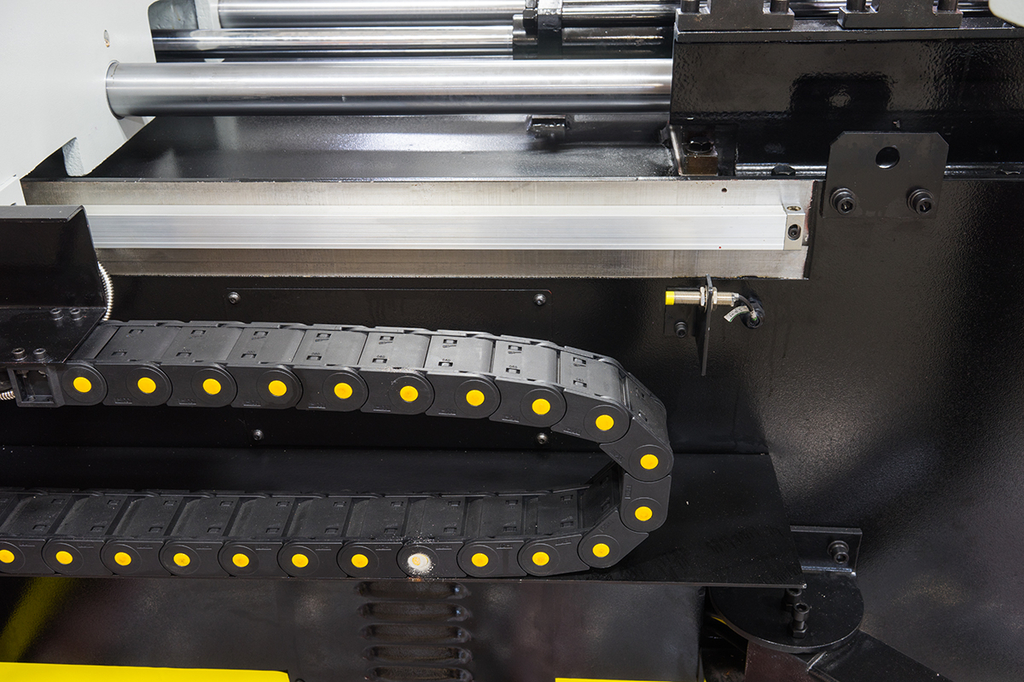

Механизмы движения для тисков подачи заготовки.

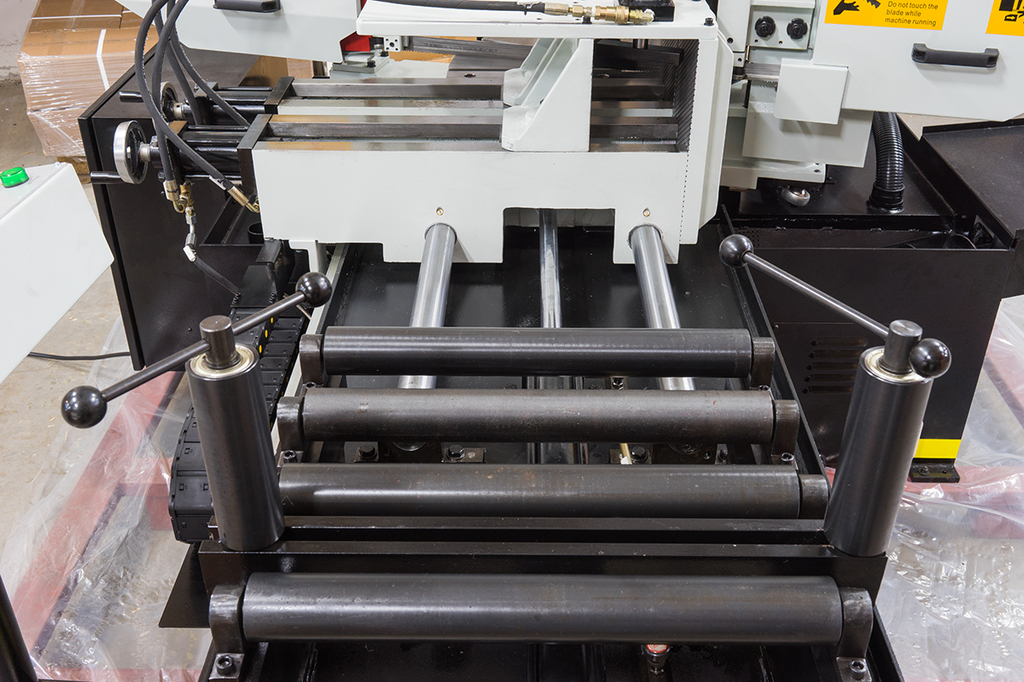

Стол подачи заготовки.

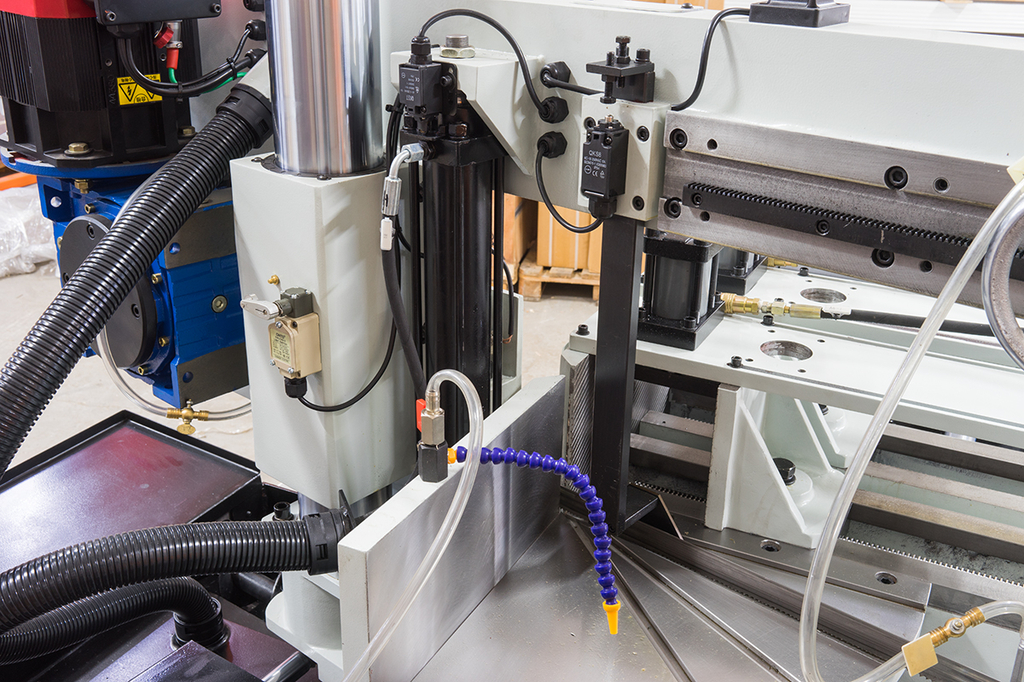

Датчики на подъём и опускание рамы.
