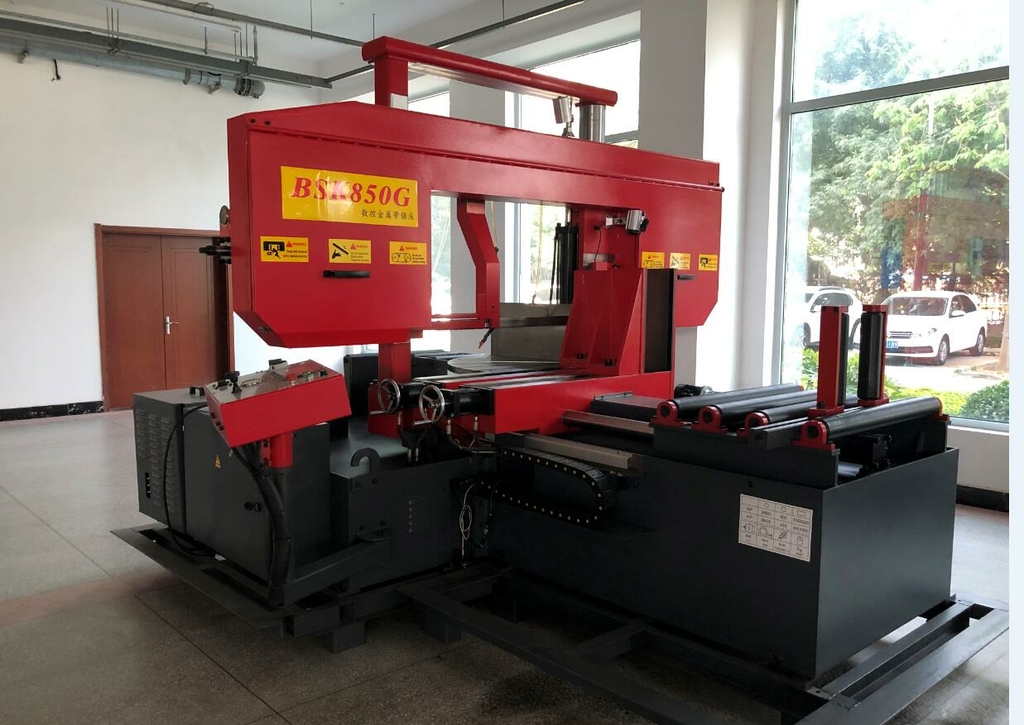

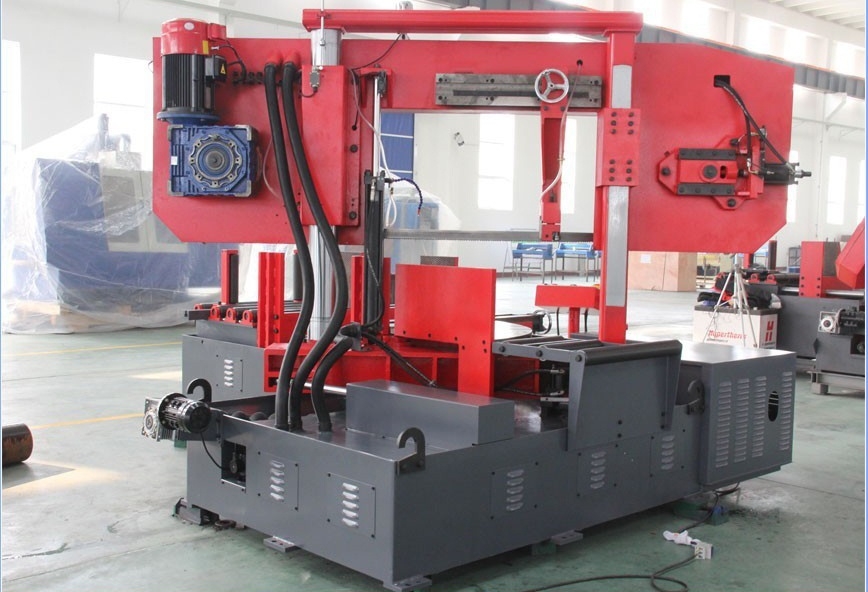

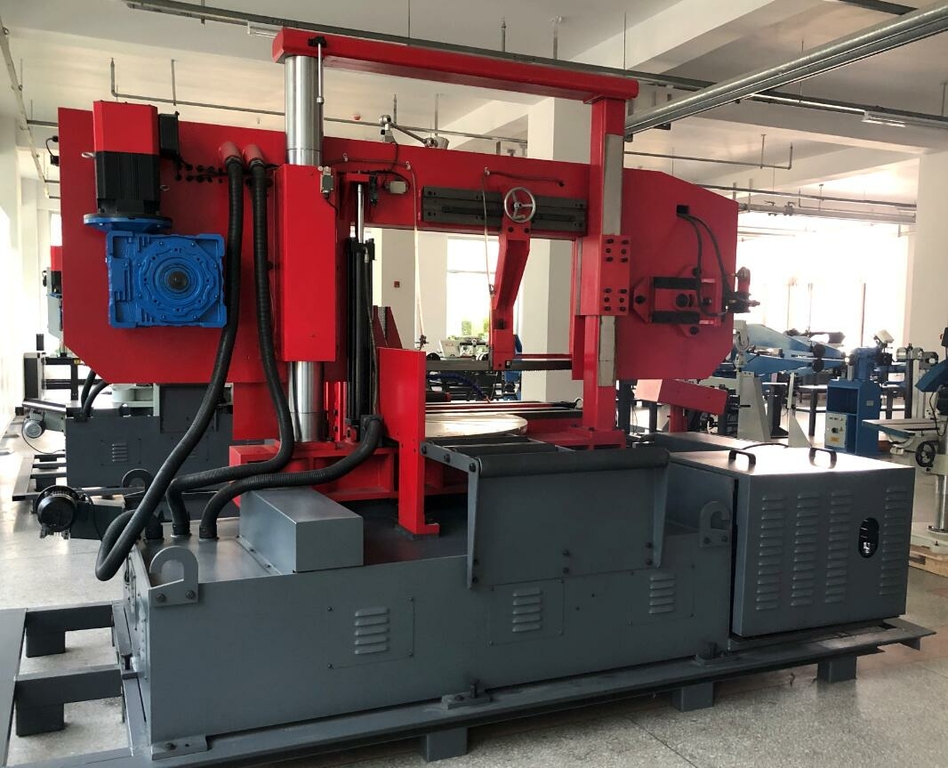

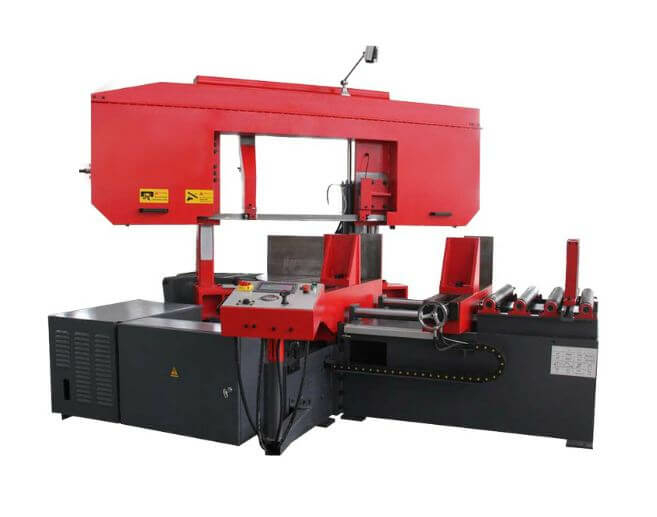

Автоматический ленточнопильный колонный станок Stalex BS-600GА
Описание товара
Автоматический ленточнопильный колонный станок Stalex BS-600GА - это надежное и мощное оборудование для резки металлических заготовок. Станок обладает высокой производительностью и точностью резки, что делает его идеальным выбором для промышленных предприятий.
Преимущества станка Stalex BS-600GА:
- Автоматическая система управления позволяет производить резку без участия оператора, что повышает эффективность работы.
- Высокая скорость резки и точность позиционирования обеспечивают быструю и качественную обработку заготовок.
- Надежная конструкция и высокое качество материалов обеспечивают долгий срок службы станка.
- Возможность настройки различных параметров резки позволяет работать с разнообразными материалами и толщинами.
- Простота обслуживания и удобство использования делают работу с оборудованием максимально комфортной.
Назначение и сферы применения:
Автоматический ленточнопильный колонный станок Stalex BS-600GА идеально подходит для резки металлических труб, профилей и листов. Он находит широкое применение на предприятиях машиностроения, металлообработки, строительства и других отраслях, где требуется высокая точность и производительность резки.
Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию.
Описание Stalex BS-600GA
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы Stalex BS-600GA
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин.

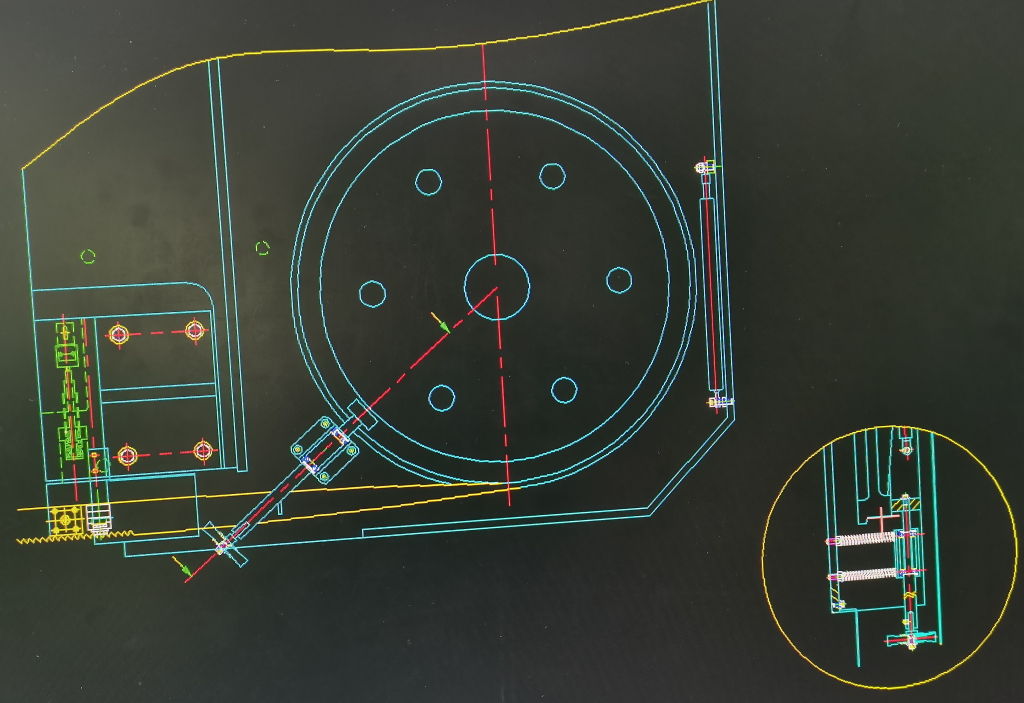

- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Технические характеристики ленточнопильного колонного станка Stalex BS-600GА |
|
Мощность двигателя, кВт | 5,5 |
Габариты, мм | 3550х2120х2660/1790х1720х1490 |
Масса, кг | 4900 |
Угол поворота | от 0° до 45° |
Привод | Зубчатый |
Скорость движения полотна, м/мин | 0-100 |
Размер полотна, мм | 54х1,6х6685 |
Макс. размер круглого профиля, 90°, мм | 600 |
Макс. размер круглого профиля, +45°, мм | 400 |
Макс. размер прямоугольного профиля, 90°, мм | 850x600 |
Макс. размер прямоугольного профиля, +45°, мм | 600x400 |
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
|

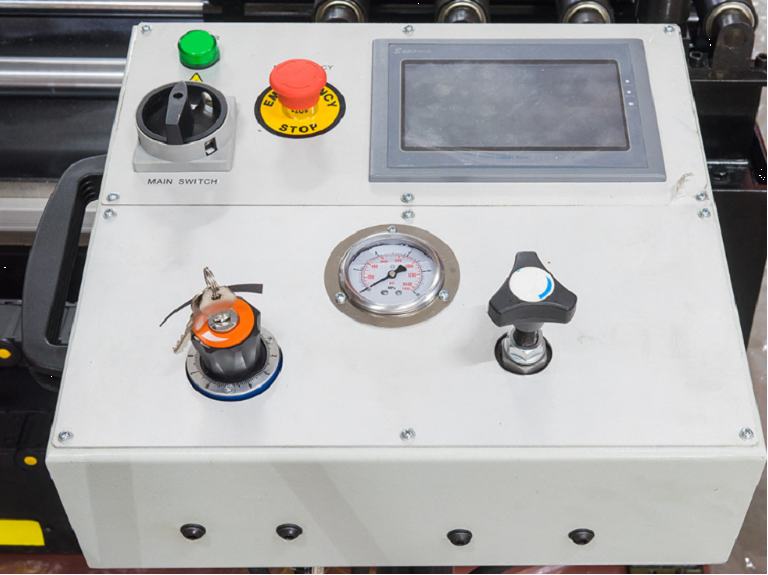

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. |
|

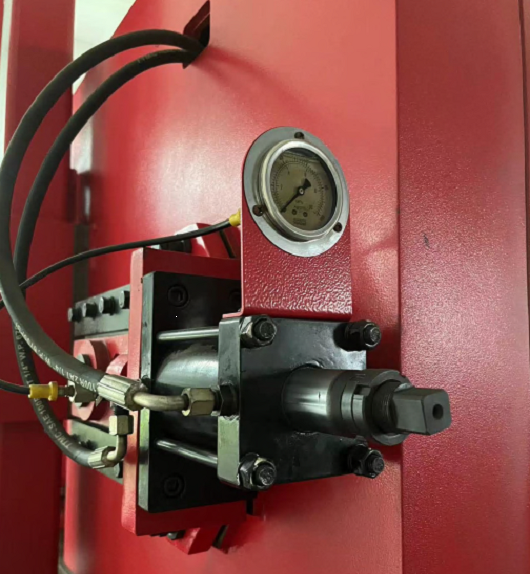

Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. |
|
Индикатор натяжения полотна |
|
Предохранительные концевики на кожухе маховика. |
|

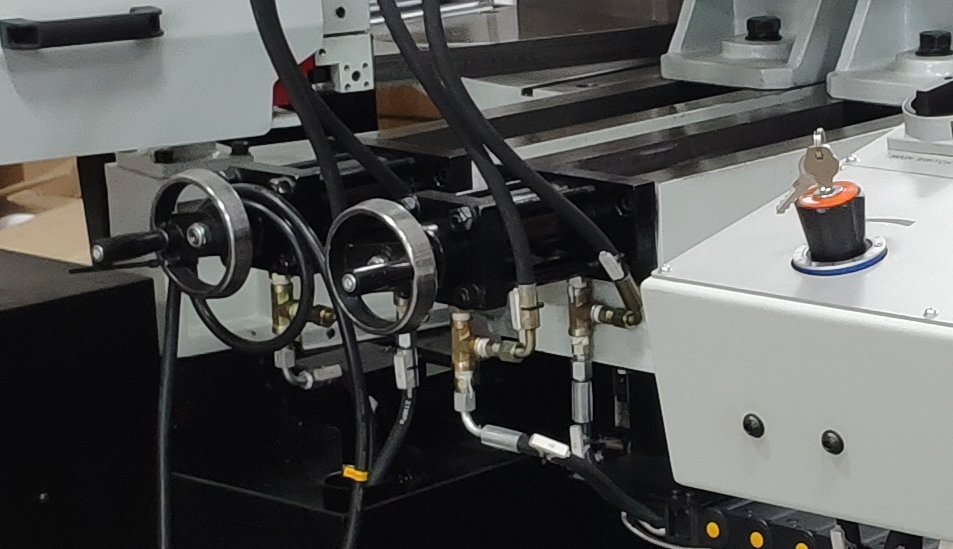

Тиски гидравлические с возможностью быстрого зажима заготовок |
|
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива). |
|

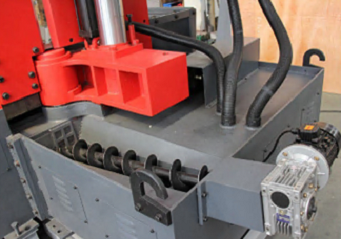

Шнековый приводной конвейер для сбора стружки |
|

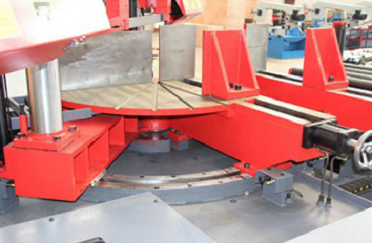

Поворотный механизм |
