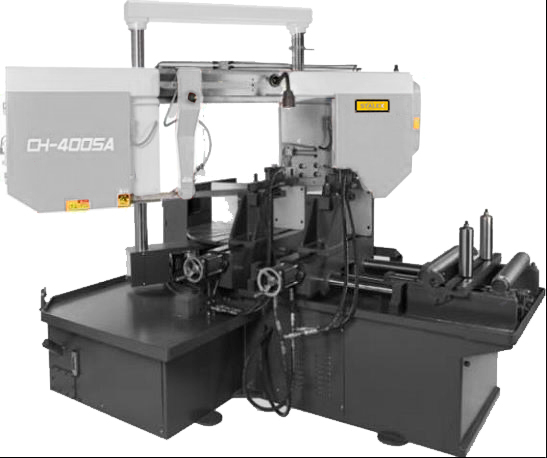

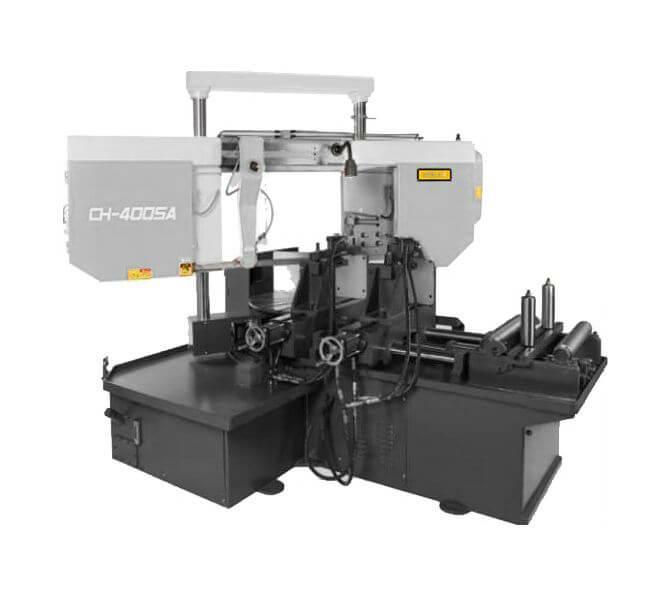

Автоматический ленточнопильный колонный станок Stalex CH-400SA
Автоматический ленточнопильный колонный станок Stalex CH-400SA
Описание товара
Автоматический ленточнопильный колонный станок Stalex CH-400SA - это высокоточное оборудование, предназначенное для быстрого и эффективного распиливания металлических заготовок. Он отличается высокой производительностью, надежностью и простотой в использовании.
Преимущества
- Высокая точность распиливания
- Быстрая скорость работы
- Автоматизированный процесс работы
- Надежность и долговечность
- Простота в обслуживании
Особенности
- Мощность двигателя: 3 кВт
- Диаметр пильного диска: 400 мм
- Максимальная высота реза: 300 мм
- Автоматическая система подачи заготовки
- Интегрированная система охлаждения
Назначение
Автоматический ленточнопильный колонный станок Stalex CH-400SA предназначен для распиливания металлических и других материалов с высокой точностью и быстротой. Он идеально подходит для производственных предприятий, занимающихся металлообработкой.
Сферы применения
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Судостроение
Модель Stalex СH-400SA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка. Пильная рама, представляет собой стальную сварную конструкцию На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

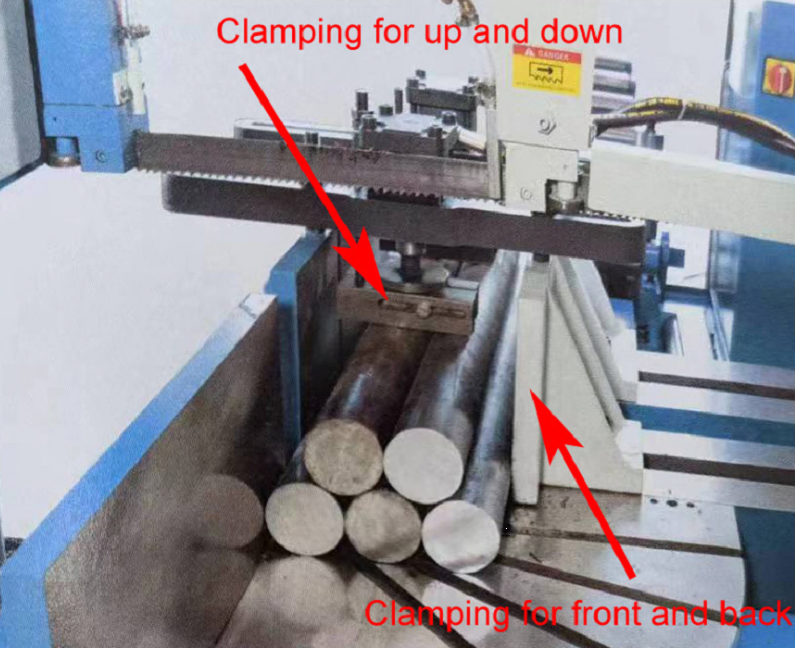

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Основные особенности Stalex СH-400SA
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

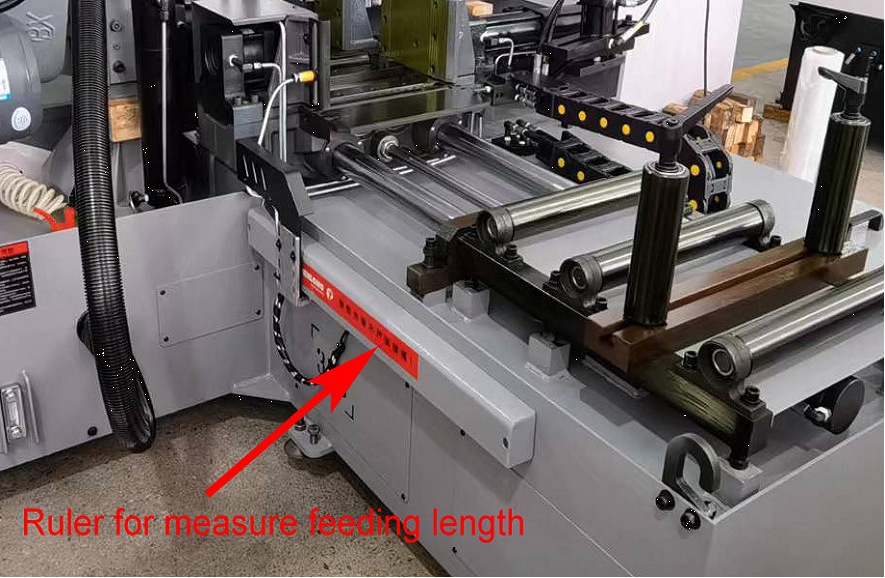

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

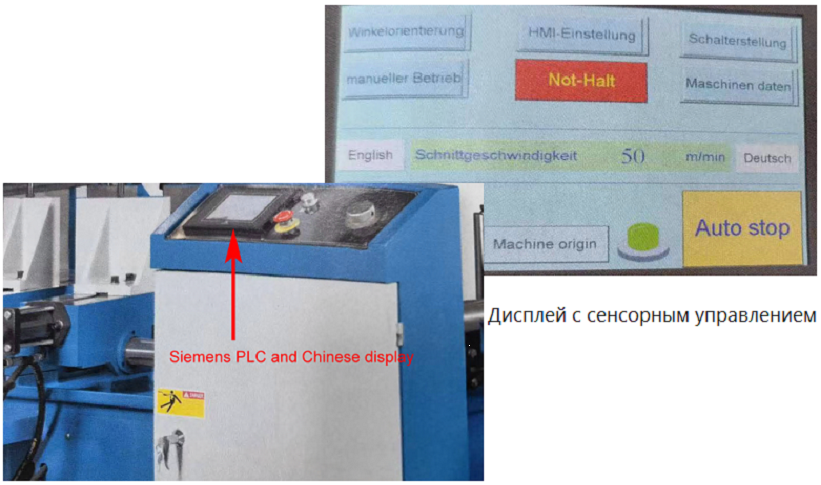

- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Технические характеристики Stalex CH-400SА |
|
Артикул |
102237 |
Мощность главного двигателя |
4,0 кВт (3-х фазный) |
Мощность гидравлической станции |
1,5 кВт |
Мощность системы СОЖ |
90 Вт (0,09 кВт) |
Суммарная мощность |
5,59 кВт |
Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1° |
поворот рамы происходит от ЧПУ станка |
|
Скорость резания |
20-80 м/мин (инвентор) |
Рабочая зона | |
90° |
45° |
400 |
350 |
400х 400 |
350х400 |
Макс. единичный ход подающих гидравлических тисков |
400 мм |
Мин. единичный ход подающих гидравлических тисков |
1 мм |
Точность подачи заготовки |
0.1/100 мм |
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. На длину 1000 мм |
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. На 100 мм сплошного сечения |
Габариты ленточного полотна |
41х1,3х5590 мм |
Рабочая высота стола (от пола до основания тисков) |
735 мм |
Объём гидравлического бака |
30 л |
заливать 2/3 по уровню масла |
|
*используется гидравлическое масло стандартного качества (веретёнка) |
|
Объём бака СОЖ |
60 л |
заливать 2/3 по уровню СОЖ |
|
Автоматический конвейер для сбора стружки |
+ |
Индикатор натяжения полотна |
х |
Лампа дополнительного освещения |
+ |
Лоток для коротких заготовок |
по запросу |

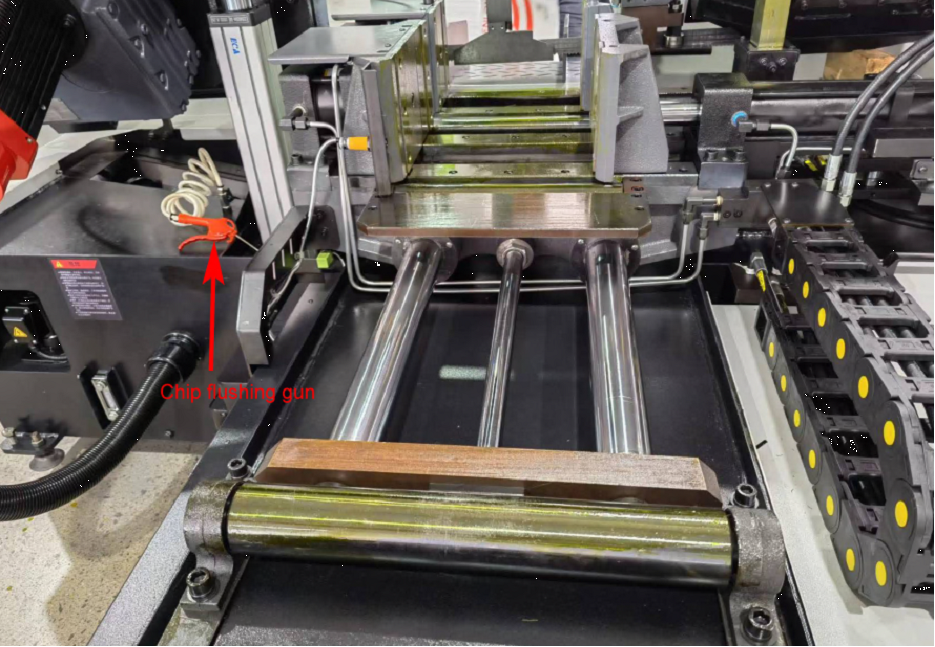

Пистолет для смыва стружки |
по запросу |
Размер упаковки станка |
3270х2280х2250 мм |
Размер упаковки стола подачи |
упакован вместе со станком |
Общие габариты станка установленного в рабочее положение |
2915x410x2100 мм |
Масса станка (нетто/брутто) |
2620/2800 кг |
Страна производитель |
Китай |
Гарантия |
12 месяцев |
