Автоматический ленточнопильный колонный станок Stalex H-320А
Артикул: sta102525
Модель Stalex H-320А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

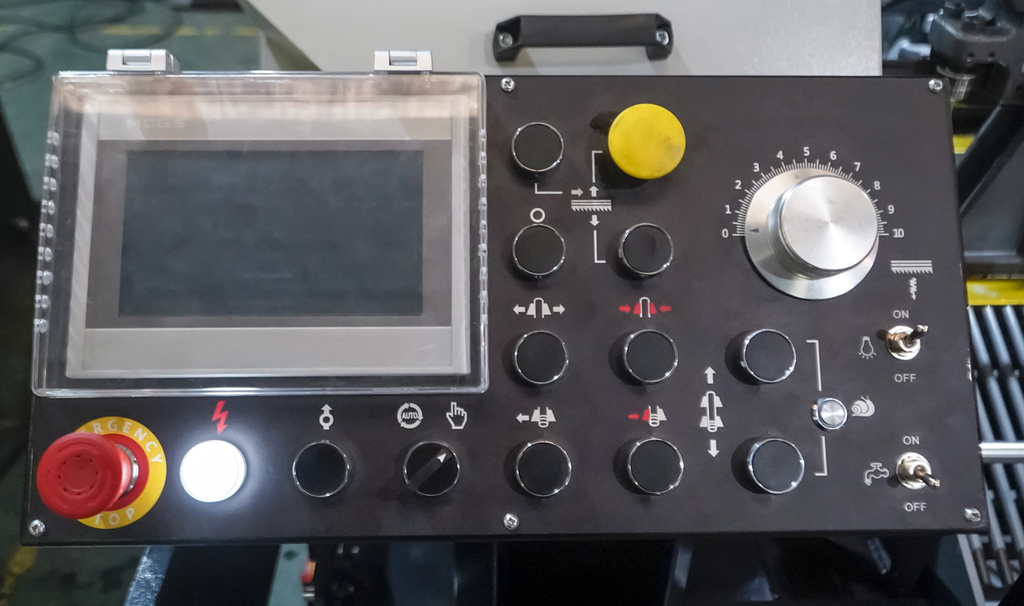

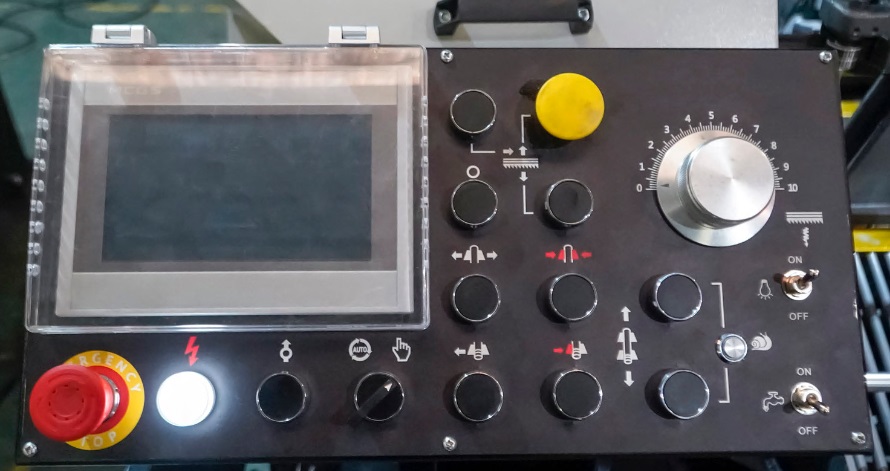

Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 4 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки

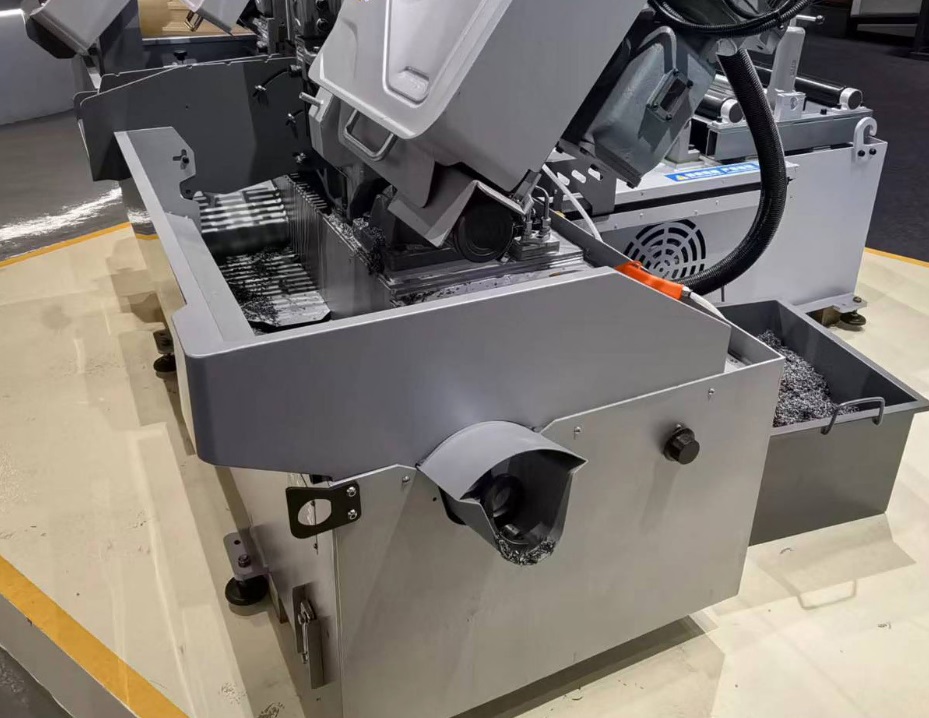

- Автоматический конвейер для сбора стружки

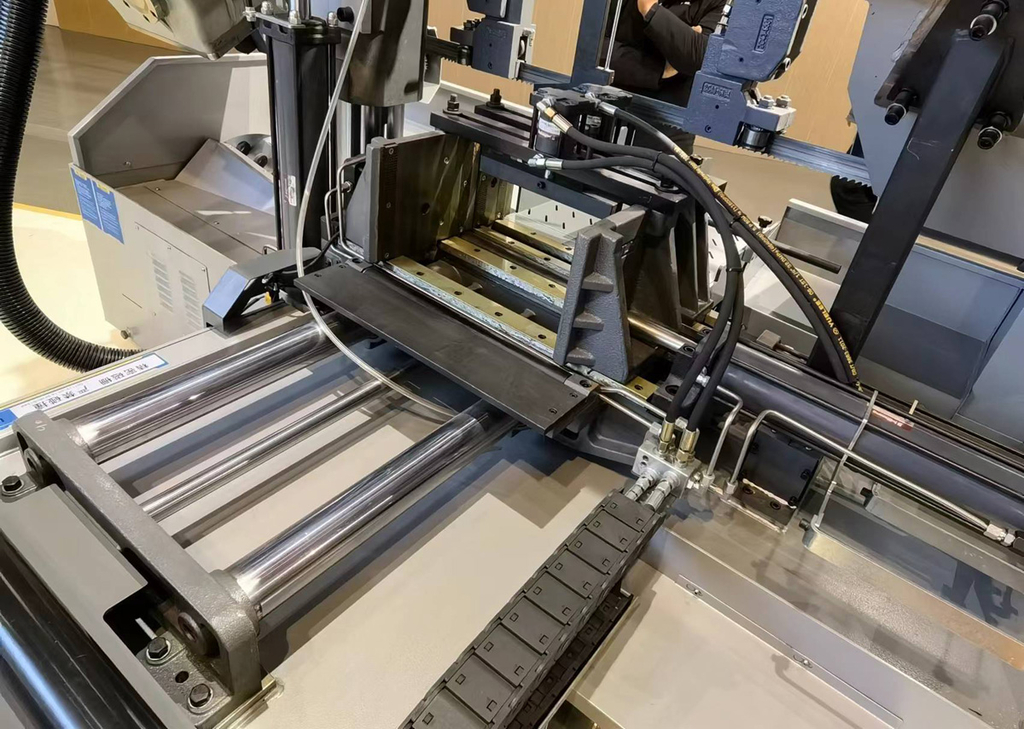

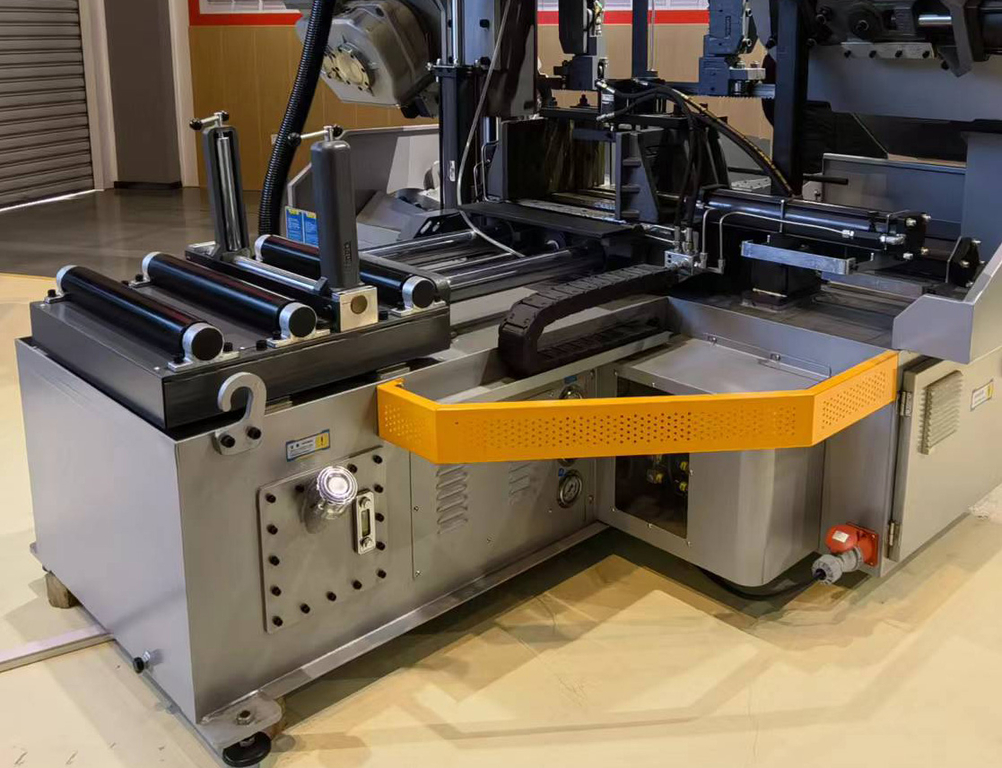

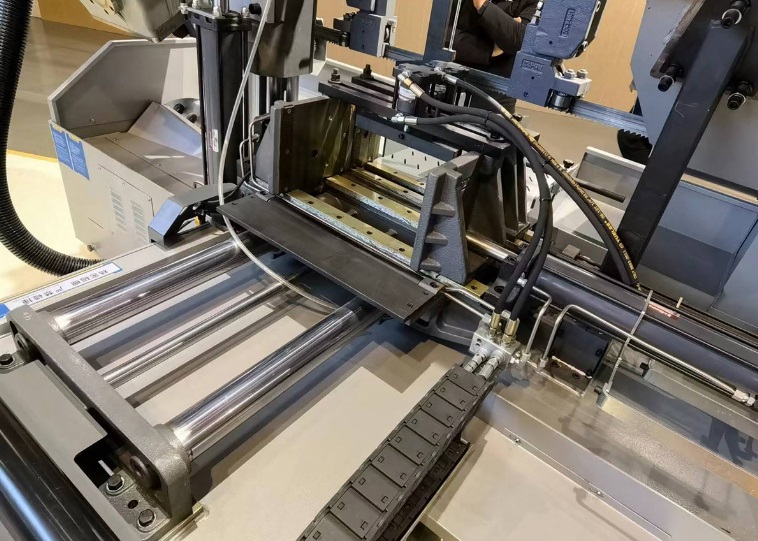

- Функция подачи заготовок контролируется гидравлической системой
Автоматический ленточнопильный колонный станок Stalex H-320А технические характеристики |
|
| Наименование | H-320A |
| Стандарт CE | + |
| Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания | + |
| Мощность главного двигателя | 4 кВт (380В, 50 Гц, 3-х фазный) |
| Двигатель с регулируемой частотой вращения | + |
| Зубчатый привод | + |
| Мощность гидравлической станции | 0,75 кВт |
| Мощность системы СОЖ | 0,09 кВт |
| Вращение пилы | 90 градусов |
| Блоки позиционирования полотна (перпендикулярности) | имеют направляющие подшипники и твердосплавные пластины |
| Автоматический подвод заготовок | + |
| функция подачи контролируется гидравлической системой | |
| Тиски | гидравлические |
| Скорость резания | 10-80 м/мин (инвентор) |
| Моторизированная дисковая щётка для удаления стружки | + |
| Двойной гидравлический клапан управления подачей вниз | + |
| Гидравлическое натяжение ленточнопильного полотна | + |
| Автоматический конвейер для сбора стружки | + |
| 0-320 мм | |
| 320 х 320 мм | |
| Прижим пакетной резки (гидравлический) | + |
| При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза | |
| Пакетная резка | 260 х 130 мм |
| Длина конечной детали | 140 мм |
| *Объем гидравлического бака | 60 л |
| заливать 2/3 по уровню масла | |
| *используется гидравлическое масло стандартного качества (веретёнка) | |
| Объем бака для охлаждающей жидкости | 90 л |
| заливать 2/3 по уровню СОЖ | |
| Рабочая высота стола (от пола до основания тисков) | 666 мм |
| Габариты ленточного полотна | 34х1,1х4115 мм |
| Размер станка (ДхШхВ) | 2250х2300х1550 мм |
| Вес машины | 1700 кг |
| Размер упаковки и кол-во мест | 1 место |
| Размер упаковки совпадает с размером станка | |
| Масса нетто/брутто станка | 1650/1700 кг |
