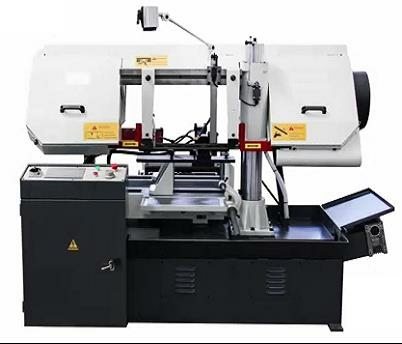

Автоматический ленточнопильный станок колонного типа Stalex BS-5040
Автоматический ленточнопильный станок колонного типа Stalex BS-5040
Особенности и преимущества:
- Мощный и надежный станок для распиловки металлических профилей и труб
- Автоматическая подача материала для повышения производительности
- Удобное управление и настройка параметров резки
- Высокая точность и качество резки благодаря использованию ленточной пилы
- Надежная конструкция обеспечивает долгий срок службы
Назначение и сферы применения:
Автоматический ленточнопильный станок Stalex BS-5040 предназначен для резки металлических материалов с высокой точностью и эффективностью. Он идеально подходит для использования в промышленных предприятиях, металлообрабатывающих цехах, строительных компаниях и других отраслях, где требуется высокоточное распиливание металла.
Технические характеристики:
- Максимальный диаметр резки: 400 мм
- Максимальная высота резки: 400 мм
- Мощность двигателя: 5 кВт
- Скорость ленты: 20-100 м/мин
- Габариты станка: 1200x800x1800 мм
Автоматический ленточнопильный станок колонного типа Stalex BS-5040 отличается высокой производительностью, надежностью и качеством резки. Приобретая этот станок, вы получаете надежного партнера для вашего производства!
Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Описание ленточнопильного станка колонного типа Stalex BS-5040
Пильная рама, представляет собой стальнуюсварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы Stalex BS-5040
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка

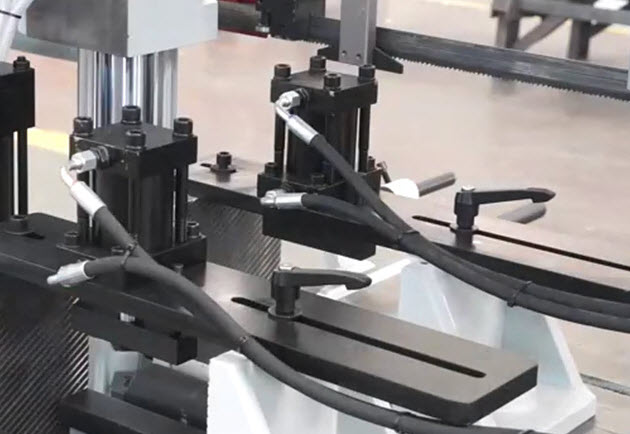

- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер
Технические характеристики автоматического ленточнопильного станка колонного типа Stalex BS-5040 |
|
Мощность двигателя, кВт | 3 |

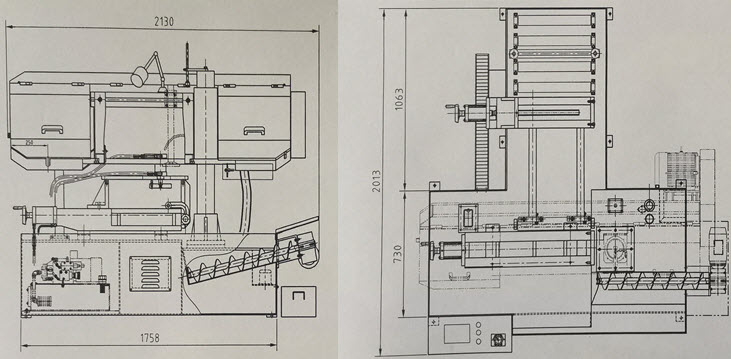

Габариты, мм | 2260х2130х1780 |
Масса, кг | 1550/1720 |
Угол поворота | 0° |
Привод | Клиноременный |
Скорость движения полотна, м/мин | 30, 50, 75, 90 |
Размер полотна, мм | 34х1,1х4180 |
Макс. размер круглого профиля, 90°, мм | 300 |
Макс. размер прямоугольного профиля, 90°, мм | 500х300 |
Давление, мПа | 2 |
Гидравлические тиски + прижимы для пакетной резки |
|

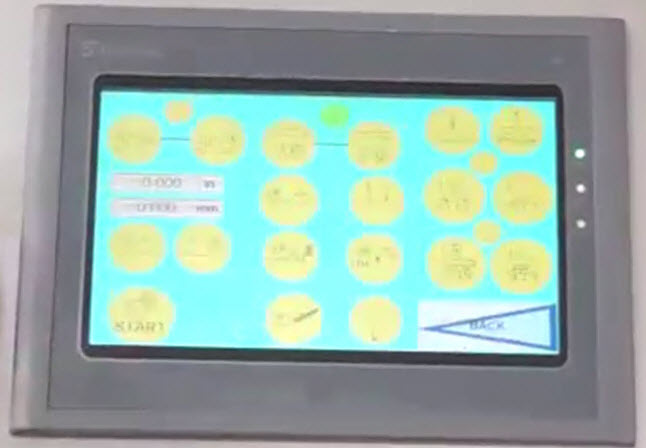

ЧПУ станка |
|

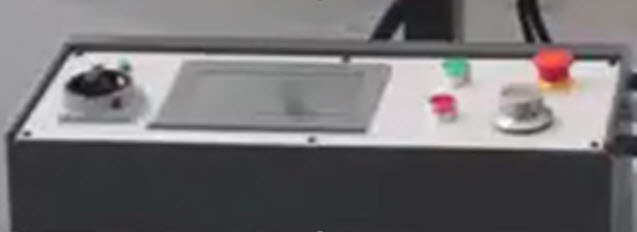

Пульт станка |
|
Шнековый конвейер в стандартной комплектации |
|
Механическое натяжение полотна Рычаг регулировки натяжения полотна |
|
Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки) |
|

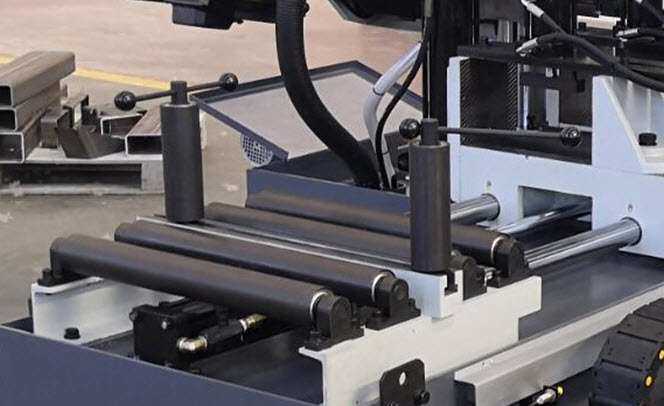

Подающий стол с регулируемыми вертикальными и горизонтальными роликами |
|

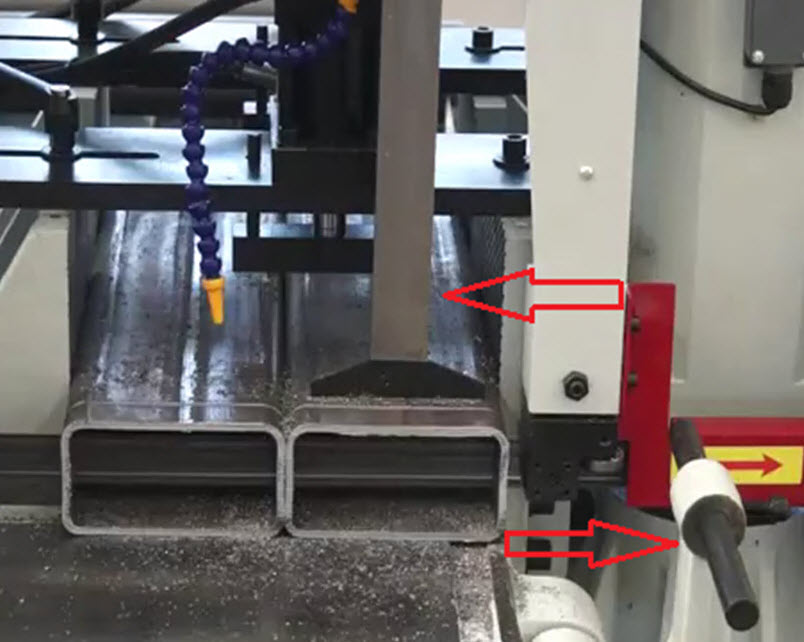

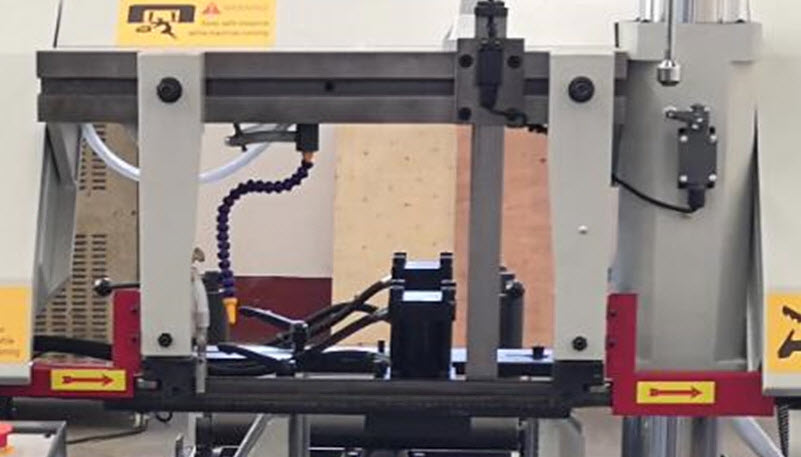

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки |
|
Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок. |
|

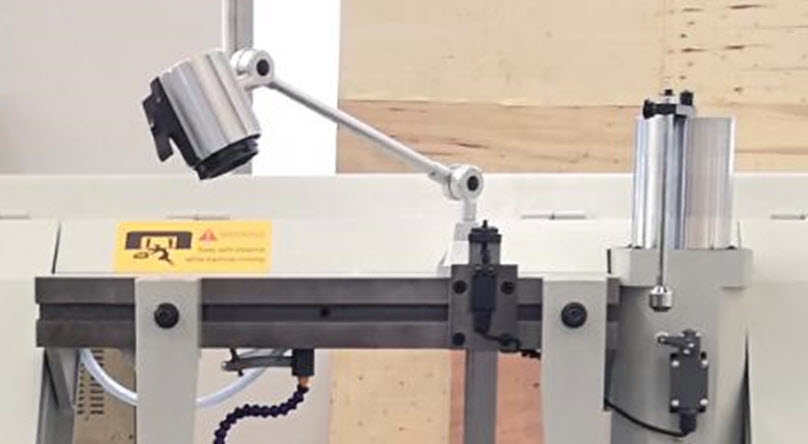

Лампа освещения |
|

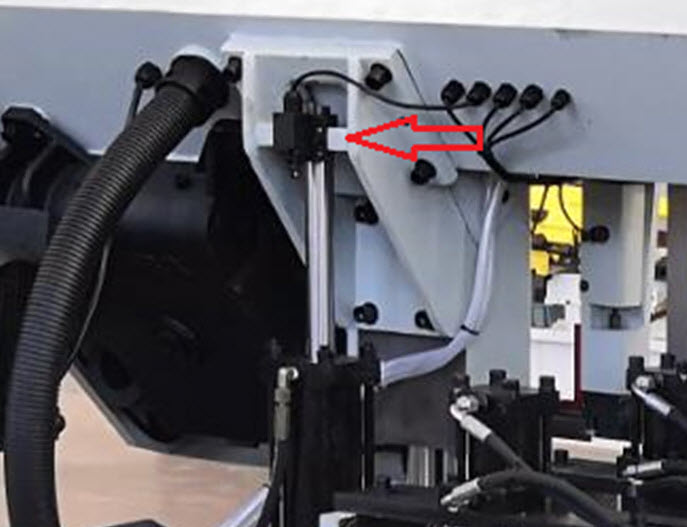

Концевик на опускание |
|

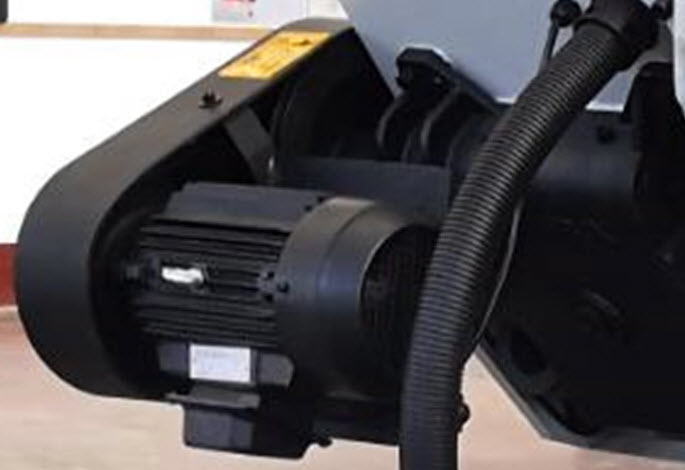

Клиноременная передача |
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- механический ограничитель подачи заготовок
