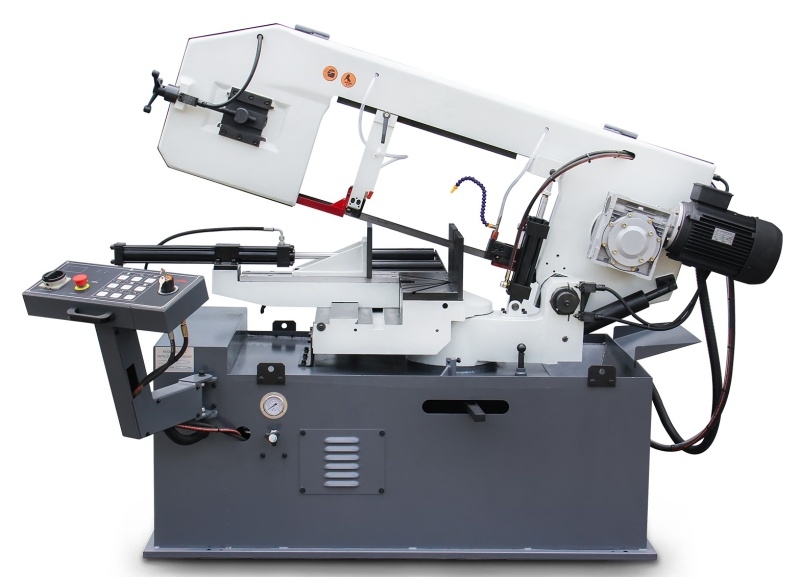

Гидравлический ленточнопильный станок Stalex BS-460G-JC
Гидравлический ленточнопильный станок Stalex BS-460G-JC
Преимущества:
- Высокая производительность
- Надежность и долговечность
- Простота в использовании
- Высокое качество резки
Особенности:
- Гидравлическая система обеспечивает плавное и точное движение пильного полотна
- Мощный двигатель обеспечивает быструю и эффективную работу
- Имеется возможность регулировки скорости резки
Назначение:
Гидравлический ленточнопильный станок Stalex BS-460G-JC предназначен для резки металлических заготовок различных форм и размеров.
Сферы применения:
- Машиностроение
- Металлообработка
- Производство металлических конструкций
Технические характеристики:
- Максимальный диаметр заготовки: 460 мм
- Мощность двигателя: 3 кВт
- Скорость резки: 20-90 м/мин
- Размер пильного полотна: 41x1.3 мм

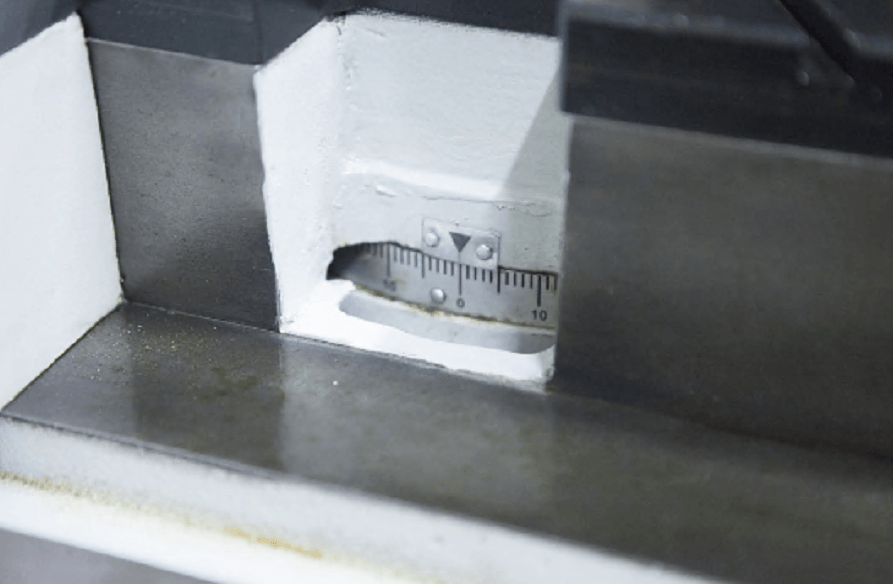

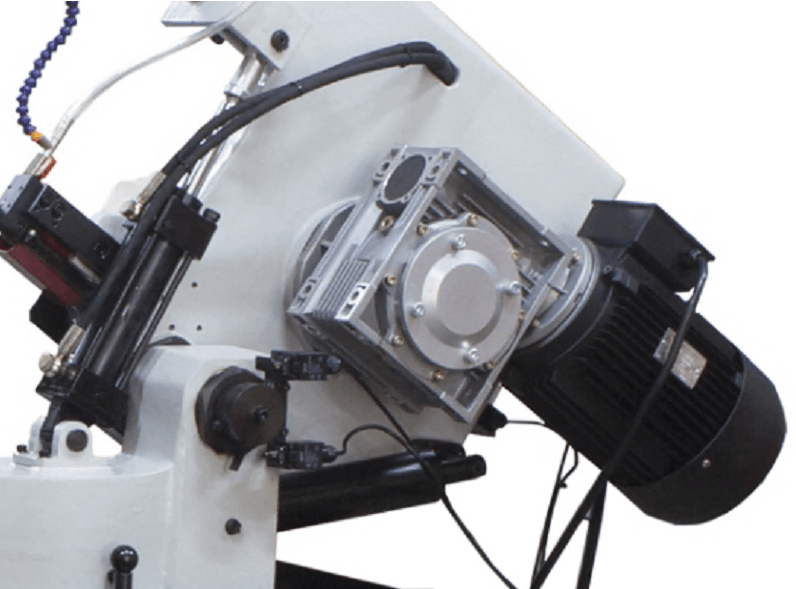

Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G. компактные и гибкие сенсорные клавиши новый дизайн консольная выносная панель скорость двигателя – 40/80 м/мин мощность двигателя - 1,5/2,2 кВт размер полотна – 27х0,9 длина 3960 мм На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск» Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы. Основные элементы - Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°. - Опускание и подъем рамы осуществляется за счет гидравлики автоматически. - Станок управляется трёхфазным двигателем, с термозашитой электродвигателя. - Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена). - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Система смазки и охлаждения полотна - Тиски гидравлические с возможностью быстрого зажима заготовок - Станок имеет червячную передачу редуктора - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна Процесс пиления: - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников - Регулировка угла поворота вдоль шкалы - Регулируемая подача СОЖ в зону резания Дополнительный прижим для пакетной резки для BS-460G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. Зубчатый привод Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. Гидростанция Регулировка гидравлических тисков, отвечает за усилие зажатия тисков. Предохранительный датчик при снятии заднего кожуха рамы.
Гидравлический ленточнопильный станок Stalex BS-460G-JC Основные технические характеристики |
|
Мощность двигателя, кВт | 1.5/2.2 |
Габариты, мм | 2310х1130х1630 |
Масса, кг | 900/1060 |
Угол поворота | от -45° до +60° |
Привод | Зубчатый |
Скорость движения полотна, м/мин | 40/80 |
Размер полотна, мм | 27х0,9х3960 |
Макс. размер круглого профиля, 90°, мм | 330 |
Макс. размер круглого профиля, +45°, мм | 305 |
Макс. размер круглого профиля, -45°, мм | 305 |
Макс. размер круглого профиля, +60°, мм | 205 |
Макс. размер прямоугольного профиля, 90°, мм | 460x250 |
Макс. размер прямоугольного профиля, +45°, мм | 305x250 |
Макс. размер прямоугольного профиля, -45°, мм | 305x250 |
Макс. размер прямоугольного профиля, +60°, мм | 205x250 |
