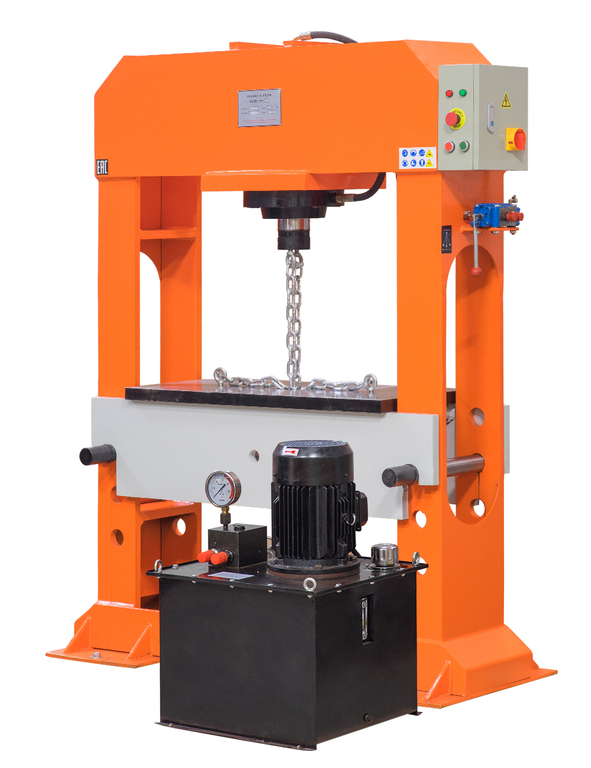

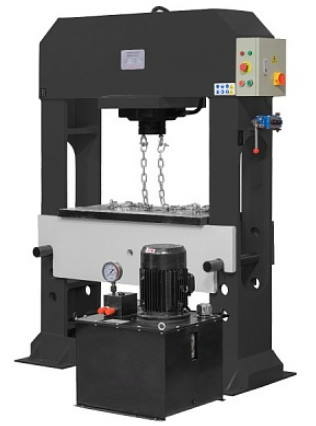

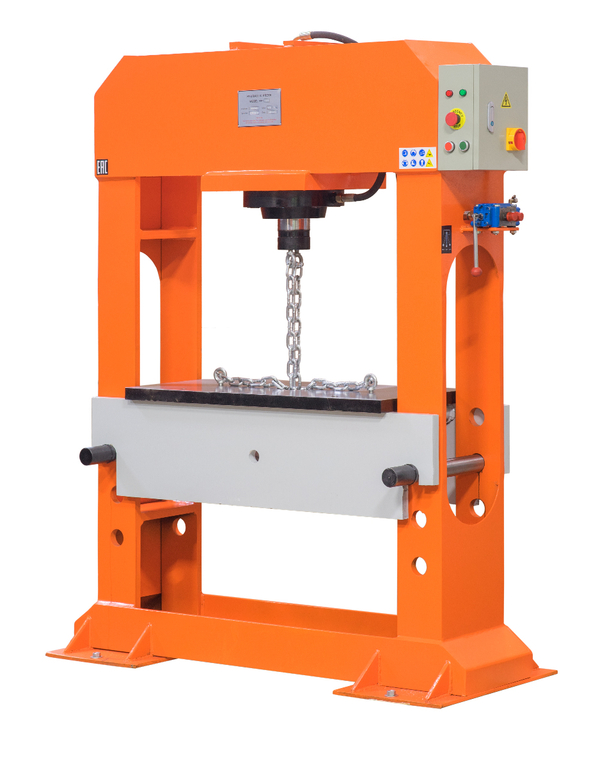

Гидравлический пресс Stalex HP-100
Артикул: sta382006
Гидравлический пресс Stalex HP-100 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг вперёд – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг назад – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
Автоматическое управление давлением - (когда давление в системе снижается, два насоса работают одновременно) выдавая быструю скорость и высокую эффективность. Когда необходимое давление поднялось - то работает только первый насос высокого давления, это увеличивает стабильность, и сохраняет энергопотребление и усилие. Это один из видов патента изготовителя, называемый - адаптивное управление. Двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации (конструкция станка размещает на одном валу 2 насоса, при опускании и поднятии балки работает первый насос с одинаковой скоростью в обе стороны, при соприкосновении с заготовкой включается второй насос – который является высокопроизводительным).

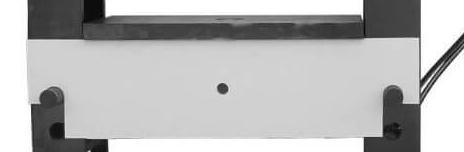

Вес станка 1362кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Технические характеристики |
|
|
Модель |
HP-100 |
|
Артикул |
382006 |
|
Усилие, кН |
1000 |
|
Усилие, тонн |
100 |
|
Номинальное давление, МПа |
30 |
|
Мощность мотора |
3 кВт |
|
Рабочее напряжение |
380В - 50Гц - 3 фазы |
|
Макс. ёмкость, мм |
650 (H: ход + перемещение стола) |
|
Ход штока, мм |
250 |
|
Гидростанция станка имеет 3 положения работы |
ü Рычаг вперёд – рабочий ход ü Среднее положение рычага – стоп ü Рычаг назад – обратный ход штока в верх |
|
Расстояние от пола до рычага переключения гидростанции, мм |
1340 |
|
Перемещение стола |
4 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм=405мм) |
|
Размер стола, мм |
975х445 (ШхГ) (D: Ширина 995мм – расстояние между опорами) (Ширина 1300мм – расстояние стола вкл. ширину опор) |
|
Рычаги крепления стола, мм |
Ø=53/ L=430мм |
|
Ø отв. крепления стола на сварных опорах, мм |
Ø=55 |
|
Толщина стенки сварных опор, мм |
t=25 |
|
Толщина стенки верхней части станка, мм |
t=18 |
|
Размеры упаковки станка, мм (ШхГхВ) |
1750х720х2200 |
|
Размеры упаковки гидростанции, мм (ШхГхВ) |
700х600х1010 |
|
Упаковка |
фанерный ящик (2 места) |
|
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца Цепь для перемещения рабочего стола |
|
Масса станка, кг (нетто) |
1100 |
|
Масса станка, кг (брутто) |
1194 |
|
Масса гидростанции, кг (нетто) |
100 |
|
Масса гидростанции, кг (брутто) |
124 |
Особенности
|
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 250мм (макс. ход) – 58 секунд (без нагрузки) Время обратного подъёма штока – 48 секунд (без нагрузки) |
|
|
А – общая высота станка |
2000 мм |
|
B – общая ширина станка (по ножным опорам) |
1495 мм |
|
С – общая глубина станка |
600 мм |
|
D – расстояние между опорами |
995 мм |
|
Е – ширина опор |
320 мм |
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
650 мм |
|

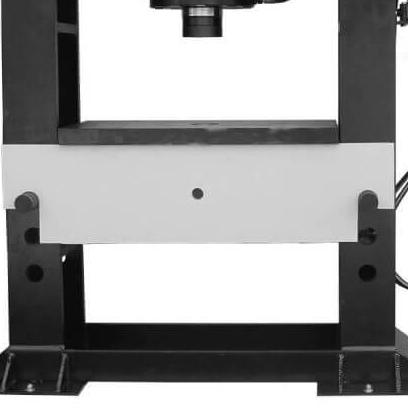

Четыре ребра жёсткости рабочего стола. (D: Ширина 995мм – расстояние между опорами) (Ширина 1300мм – расстояние стола вкл. ширину опор) |
|
|
Рычаги крепления стола – Ø=53мм. Рычаги крепления стола – L=430мм (гладкая часть) / L= 530мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=55мм. Толщины стенок сварных опор – 25мм. Толщина горизонтальной части стола (рабочая поверхность) – 37мм. Ø отверстия в рабочей части стола – 105мм. |
|
|
В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм. |
|
|
Манометр |
|
|
В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 100мм Высота пресс-головки – 40мм + резьба 38мм |
|
|
Вал штока без пресс-головки. Ø штока – 97мм (в обточке на длине 15мм) /100мм (рабочая поверхность Макс. ход штока – 250мм |
|
|
В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|

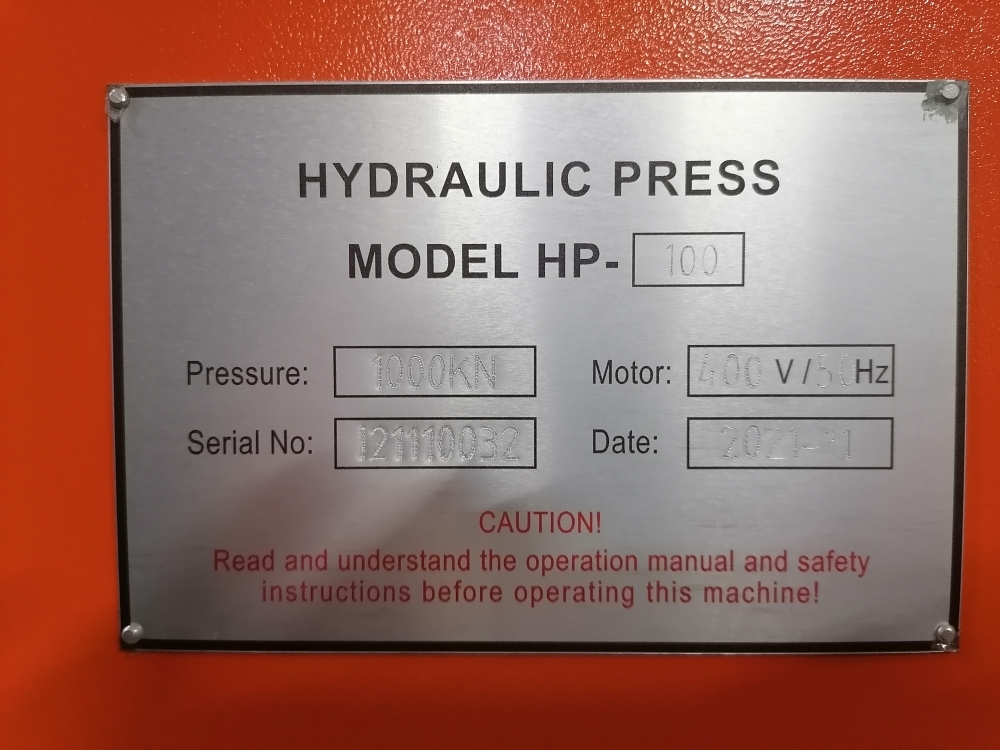

Шильдик станка. |
|
|

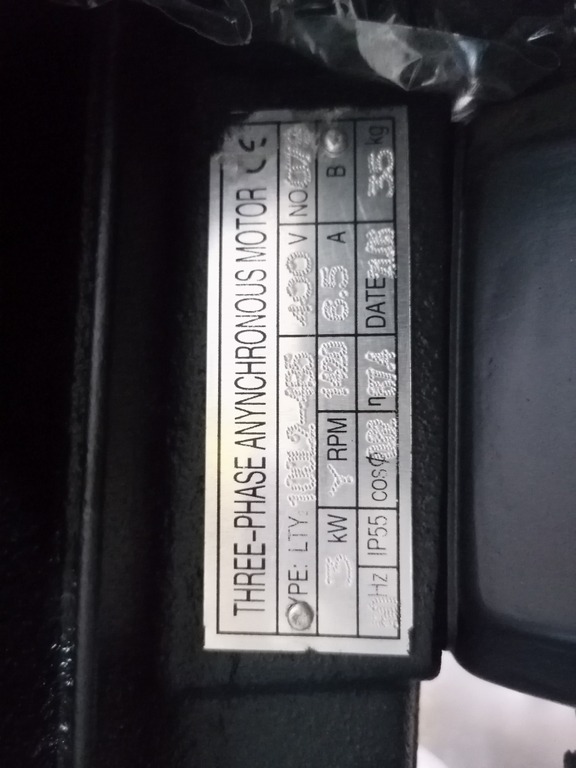

Шильдик мотора гидростанции. |
|
|
Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Цепь для перемещения рабочего стола Дополнительные уплотнительные кольца |
|
|
Гидростанция упакована в отдельном фанерном ящике |
|
