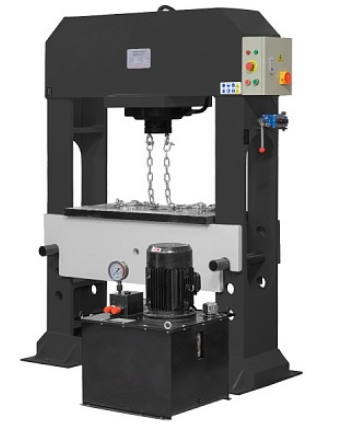

Гидравлический пресс Stalex HP-150

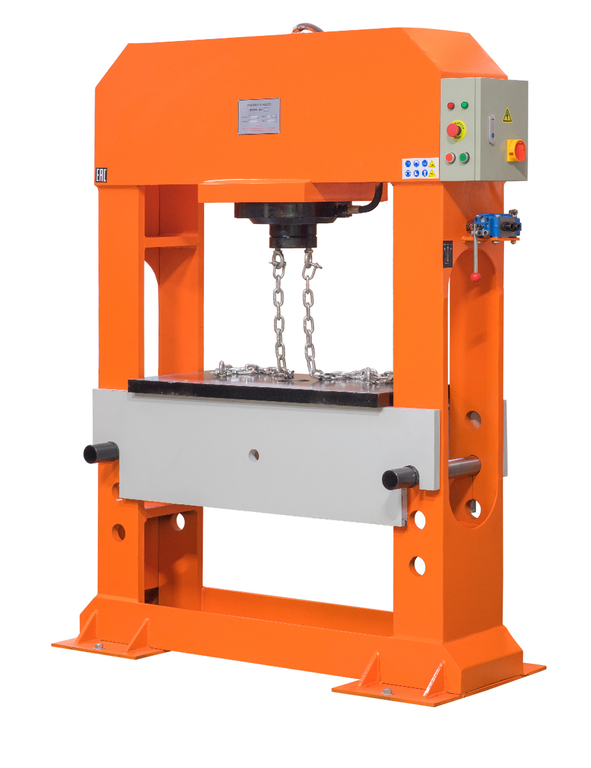

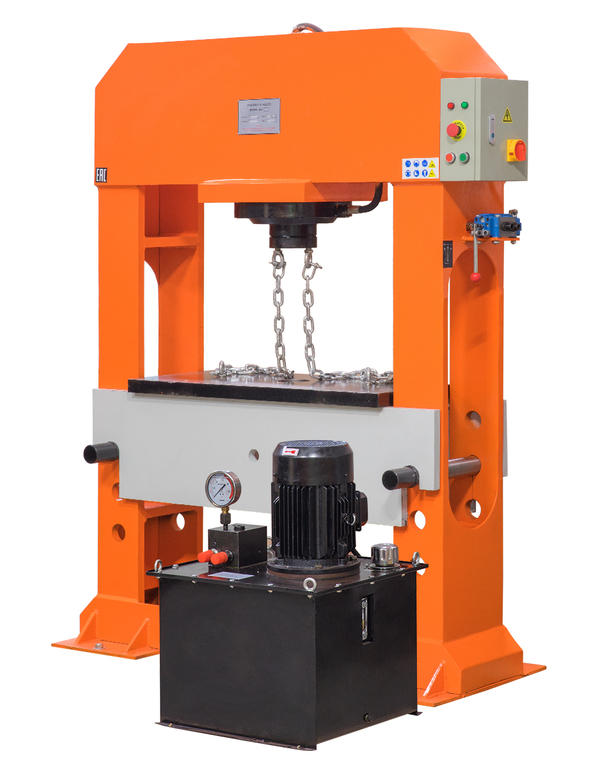

Пресс гидравлический Stalex HP-150
Пресс гидравлический Stalex HP-150 - это надежное и мощное оборудование для промышленных предприятий. Он предназначен для выполнения широкого спектра работ по изготовлению деталей из металла, а также для сборки и обработки различных конструкций.
Особенности:
- р2
- Мощность: 150 тонн
- Рабочая длина: 1200 мм
- Гидравлическая система
- Высокая точность и надежность
Преимущества:
- Высокая производительность
- Простота в использовании
- Долгий срок службы
- Гарантированное качество изготовления
Пресс гидравлический Stalex HP-150 отлично подойдет для работы в металлообрабатывающих предприятиях, станкостроительных цехах, автомобильных заводах и других отраслях промышленности.
Гидравлический пресс Stalex HP-150 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

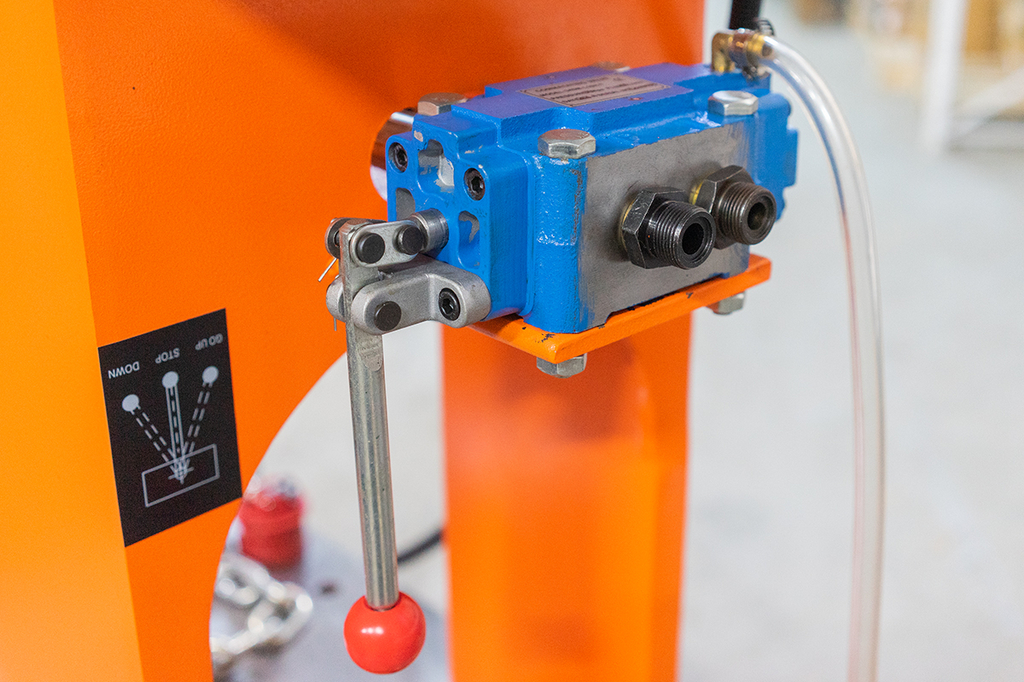

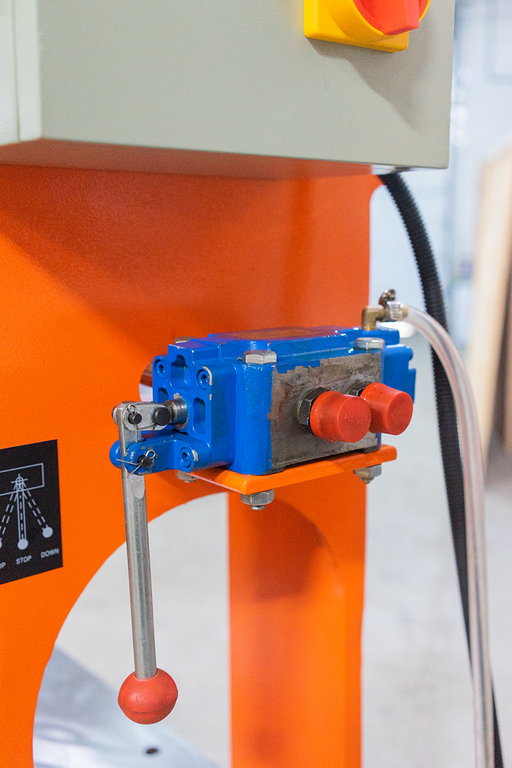

Гидростанция станка имеет 3 положения работы:
- Рычаг вперёд – рабочий ход
- Среднее положение рычага – стоп
- Рычаг назад – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
Автоматическое управление давлением - (когда давление в системе снижается, два насоса работают одновременно) выдавая быструю скорость и высокую эффективность. Когда необходимое давление поднялось - то работает только первый насос высокого давления, это увеличивает стабильность, и сохраняет энергопотребление и усилие. Это один из видов патента изготовителя, называемый - адаптивное управление. Двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации (конструкция станка размещает на одном валу 2 насоса, при опускании и поднятии балки работает первый насос с одинаковой скоростью в обе стороны, при соприкосновении с заготовкой включается второй насос – который является высокопроизводительным).
Вес станка 1362кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Технические характеристики |
|
Модель |
HP-150 |
Артикул |
382012 |
Усилие, кН |
1500 |
Усилие, тонн |
150 |
Номинальное давление, МПа |
30 |
Мощность мотора |
4 кВт |
Рабочее напряжение |
380В - 50Гц - 3 фазы |
Макс. ёмкость, мм |
700 (H: ход + перемещение стола) |
Ход штока, мм |
250 |
Гидростанция станка имеет 3 положения работы |
ü Рычаг вперёд – рабочий ход ü Среднее положение рычага – стоп ü Рычаг назад – обратный ход штока в верх |
Расстояние от пола до рычага переключения гидростанции, мм |
1340 |
Перемещение стола |
4 позиций с промежутком 140мм (общее перемещение стола: 140мм+140мм+140мм=420мм) |
Размер стола, мм |
975х445 (ШхГ) (D: Ширина 995мм – расстояние между опорами) (Ширина 1330мм – расстояние стола вкл. ширину опор) |
Рычаги крепления стола, мм |
Ø=58/ L=435мм |
Ø отв. крепления стола на сварных опорах, мм |
Ø=60 |
Толщина стенки сварных опор, мм |
t=30 |
Толщина стенки верхней части станка, мм |
t=18 |
Размеры упаковки станка, мм (ШхГхВ) |
1750х720х2200 |
Размеры упаковки гидростанции, мм (ШхГхВ) |
700х600х1010 |
Упаковка |
фанерный ящик (2 места) |
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца Цепь для перемещения рабочего стола |
Масса станка, кг (нетто) |
1362 |
Масса станка, кг (брутто) |
1540 |
Масса гидростанции, кг (нетто) |
100 |
Масса гидростанции, кг (брутто) |
124 |
Особенности
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 250мм (макс. ход) – 58 секунд (без нагрузки) Время обратного подъёма штока – 48 секунд (без нагрузки) |
||

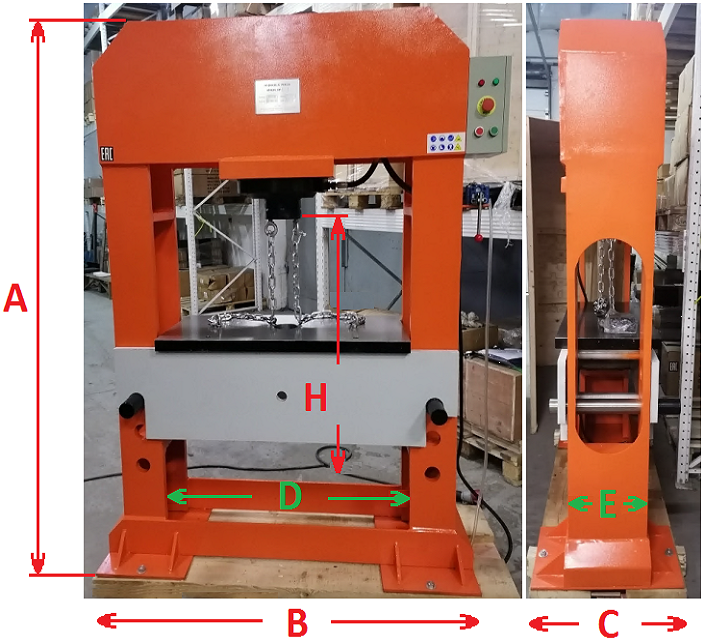

А – общая высота станка |
2070 мм |
|
B – общая ширина станка (по ножным опорам) |
1490 мм |
|
С – общая глубина станка |
600 мм |
|
D – расстояние между опорами |
995 мм |
|
Е – ширина опор |
315 мм |
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
700 мм |
|

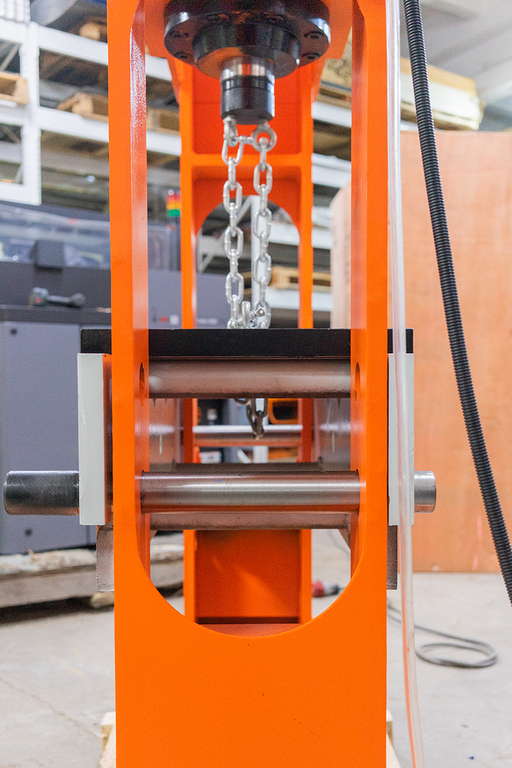

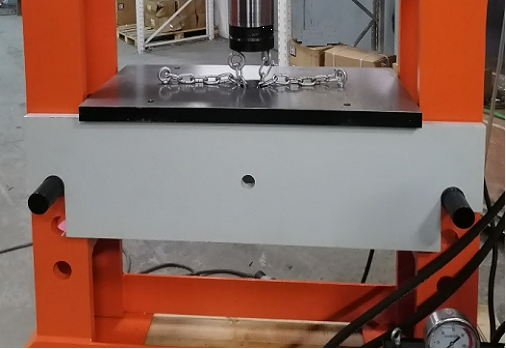

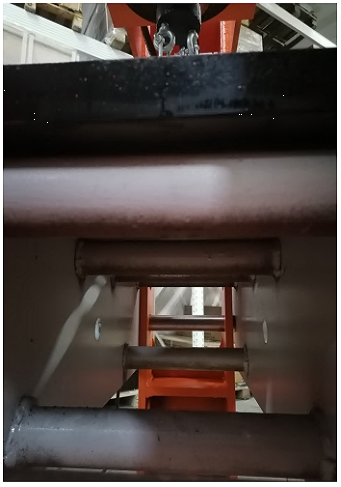

Четыре ребра жёсткости рабочего стола. (D: Ширина 995мм – расстояние между опорами) (Ширина 1330мм – расстояние стола вкл. ширину опор) |
||

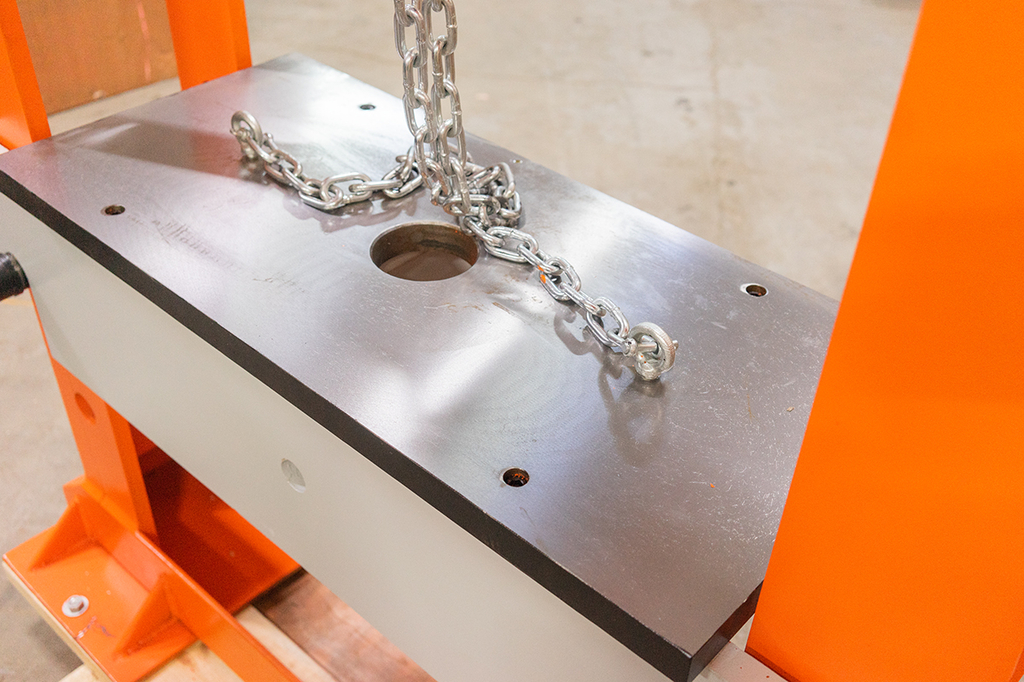

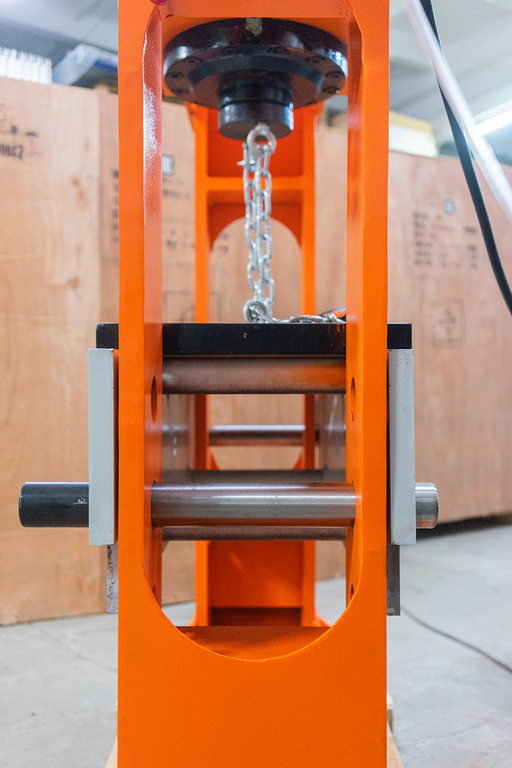

Рычаги крепления стола – Ø=58мм. Рычаги крепления стола – L=435мм (гладкая часть) / L= 535мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=60мм. Толщины стенок сварных опор – 30мм. Толщина горизонтальной части стола (рабочая поверхность) – 42мм. Ø отверстия в рабочей части стола – 100мм. |
||

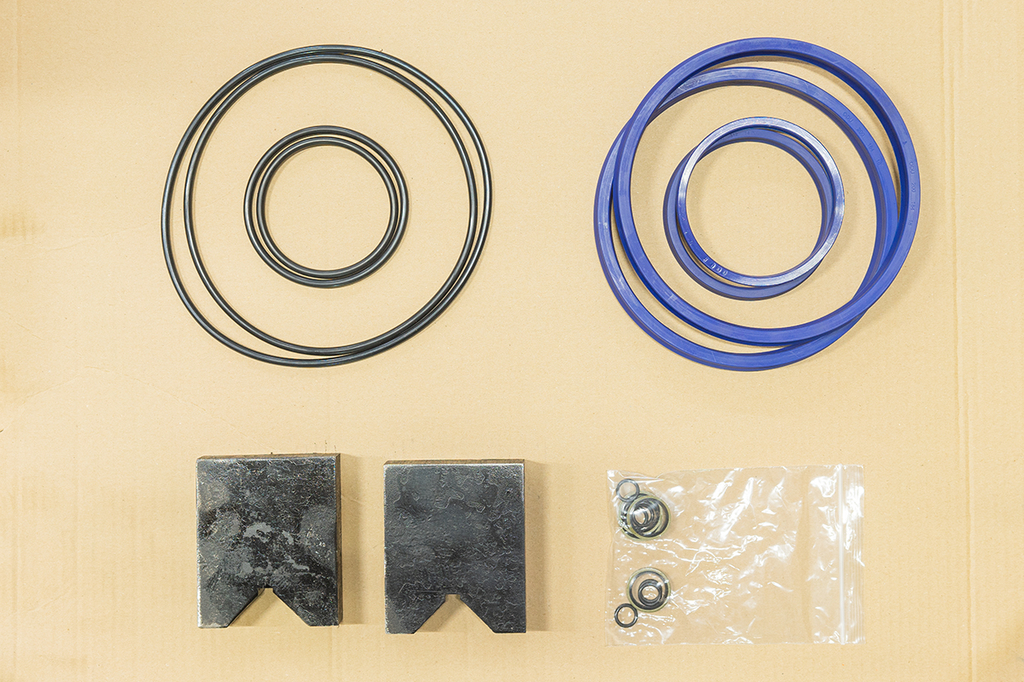

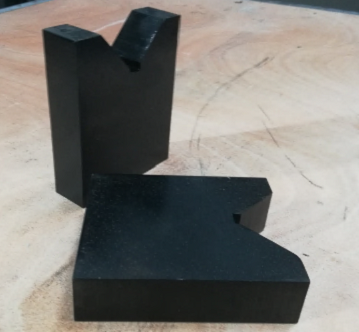

В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм. |
||

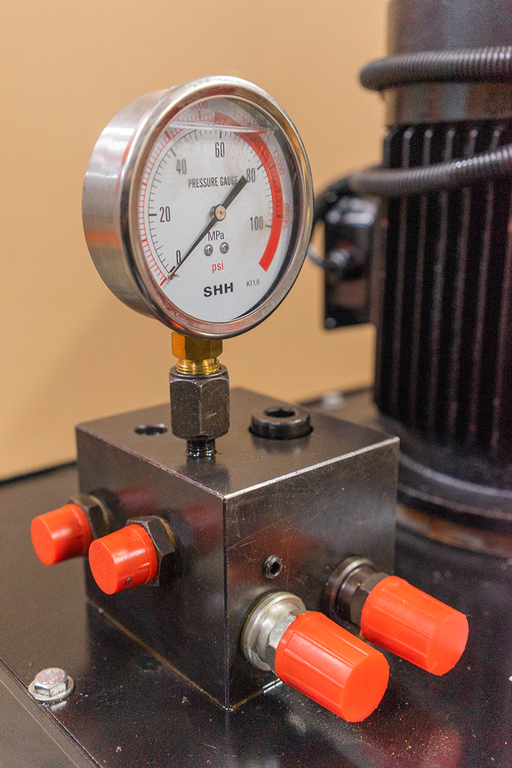

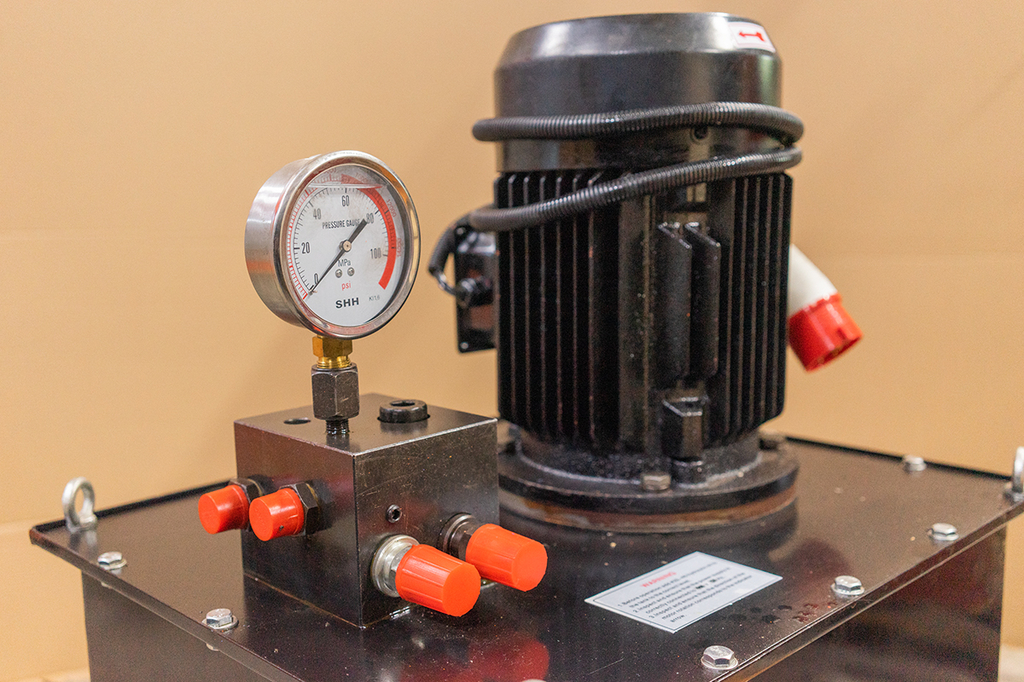

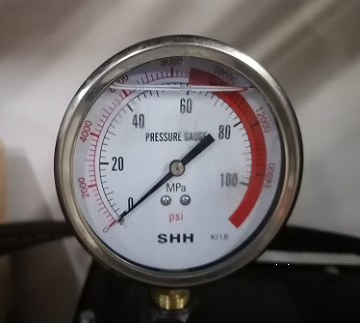

Манометр |
||

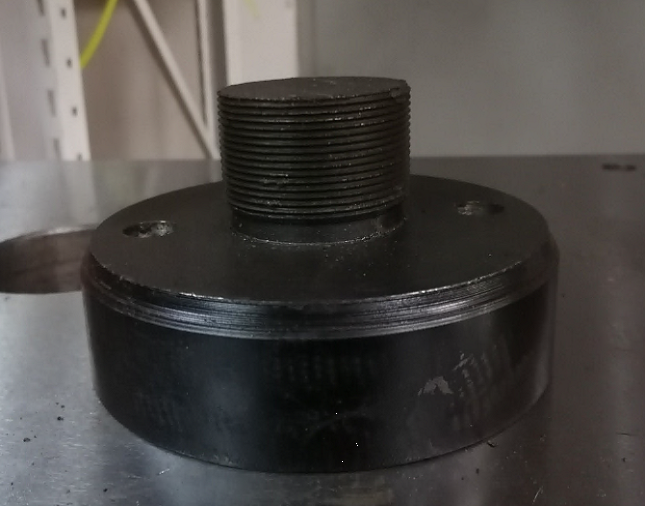

В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 150мм Высота пресс-головки – 40мм + резьба 38мм |
||

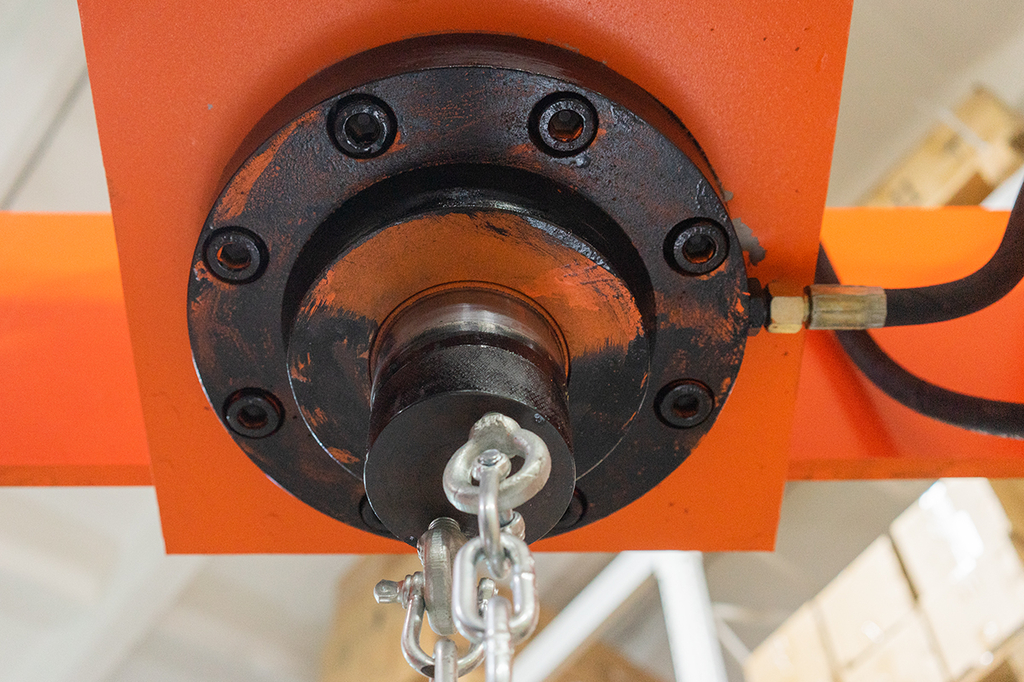

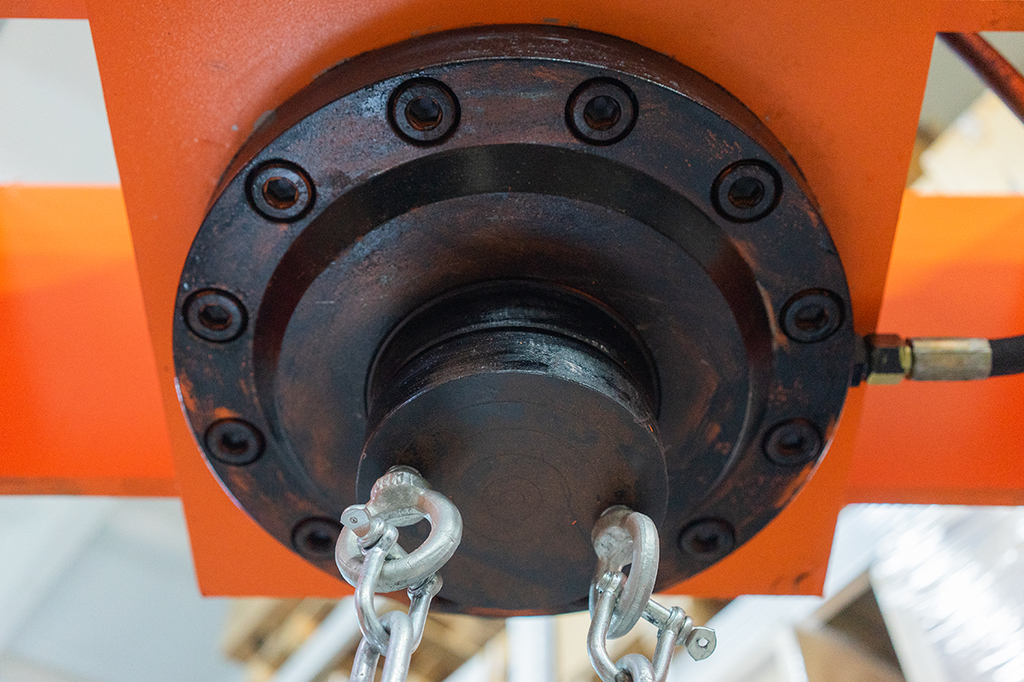

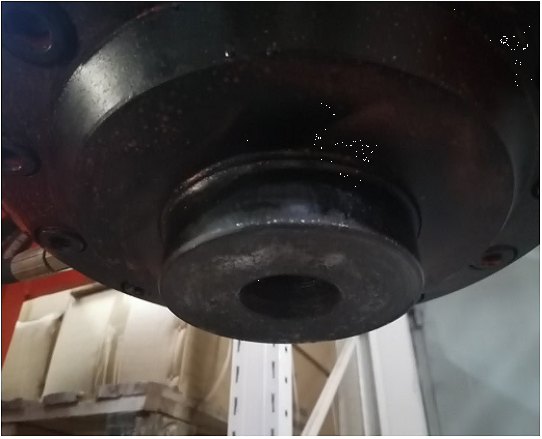

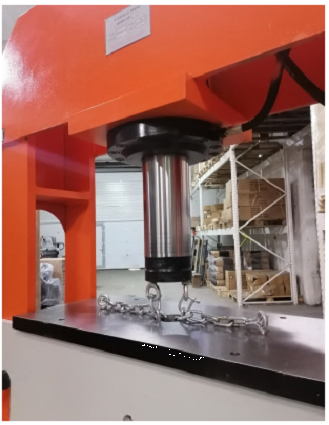

Вал штока без пресс-головки. Ø штока – 145мм (в обточке на длине 15мм) /150мм (рабочая поверхность Макс. ход штока – 250мм |
||

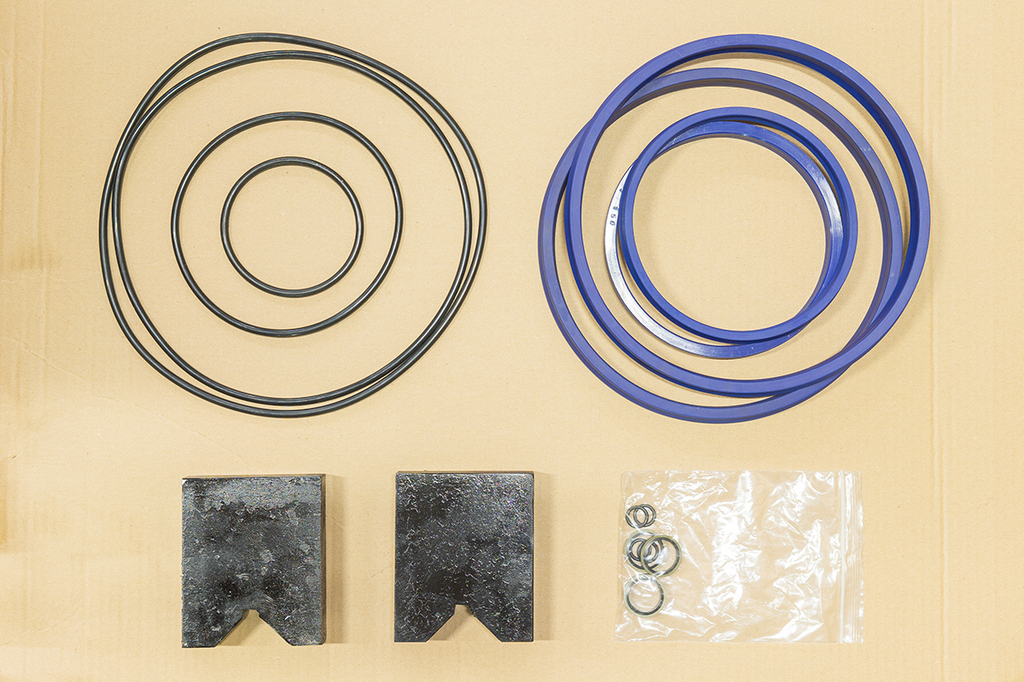

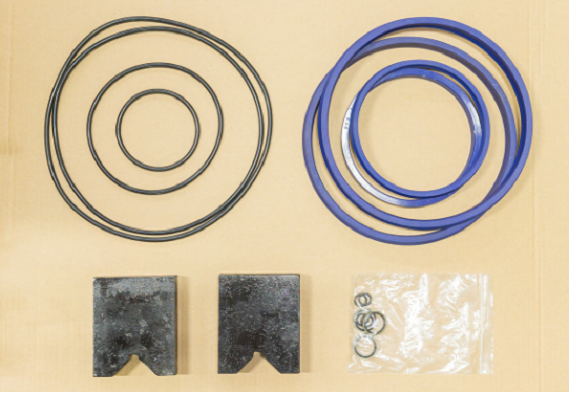

В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
||

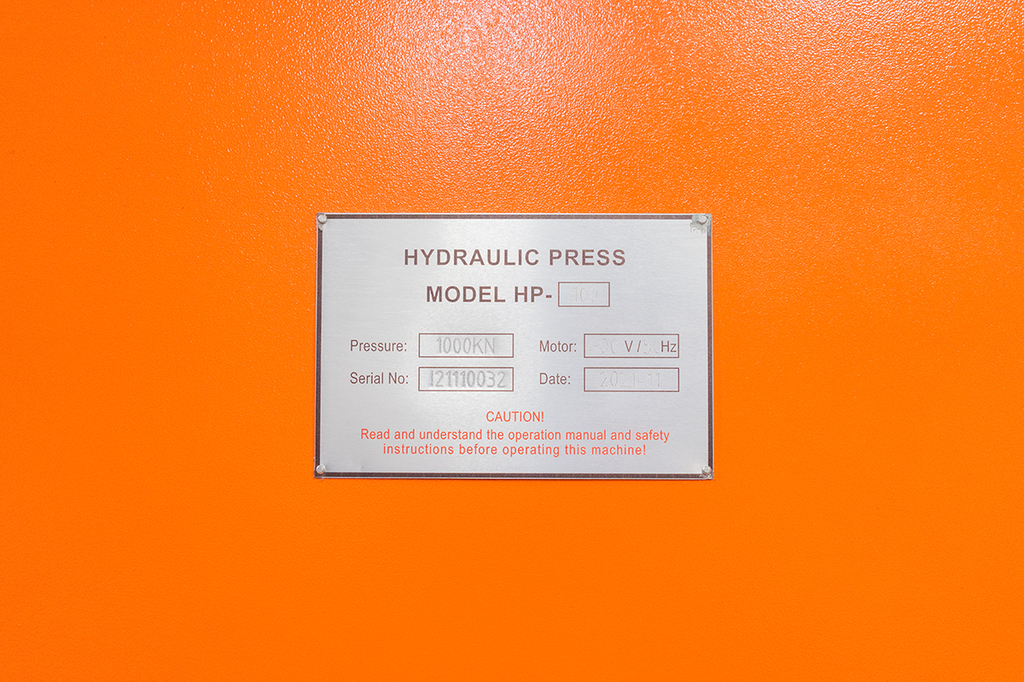

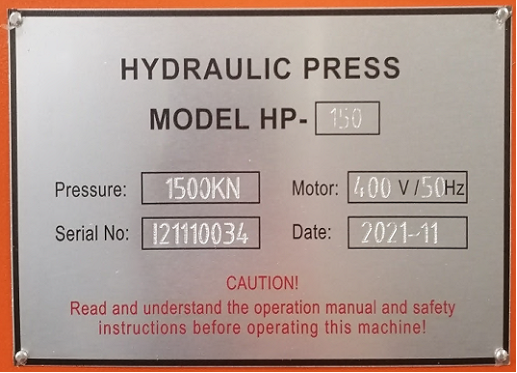

Шильдик станка. |
||

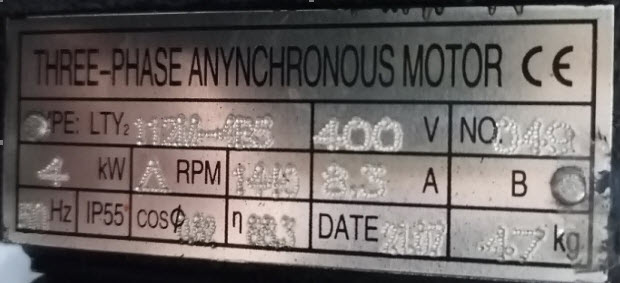

Шильдик мотора гидростанции. |
||
Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Цепь для перемещения рабочего стола Дополнительные уплотнительные кольца |
||

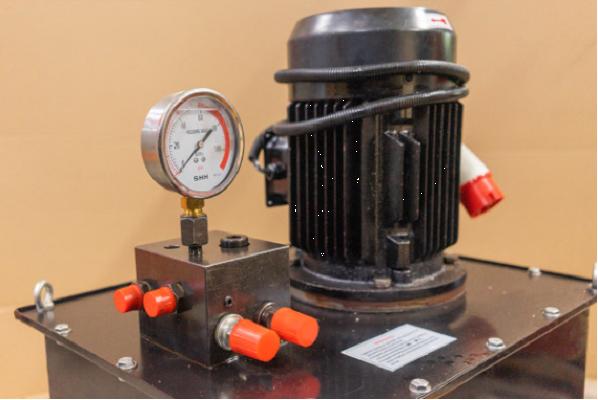

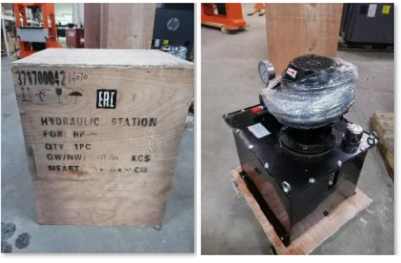

Гидростанция упакована отдельно в фанерный ящик |
Комплектация
Станок | |
Гидравлическая станция | |
Рабочие блоки | 2 шт. |
Пресс-головка | 1 шт. |
Цепь для перемещения рабочего стола | |
Дополнительные уплотнительные кольца |
