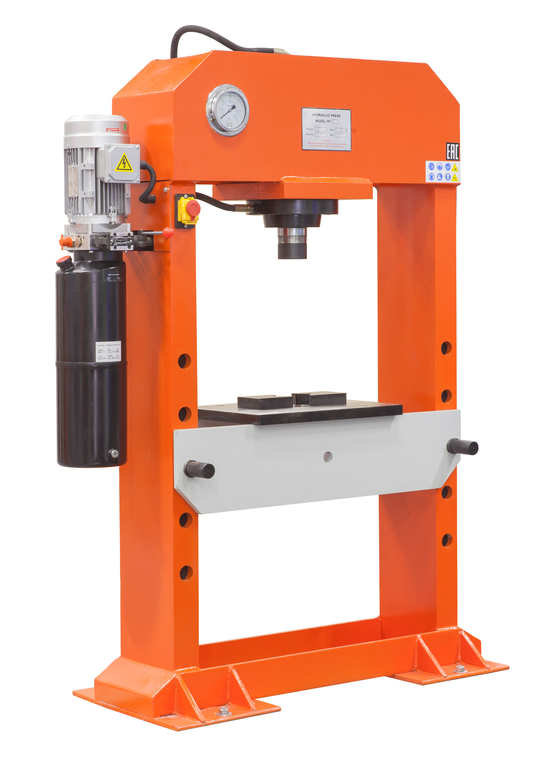

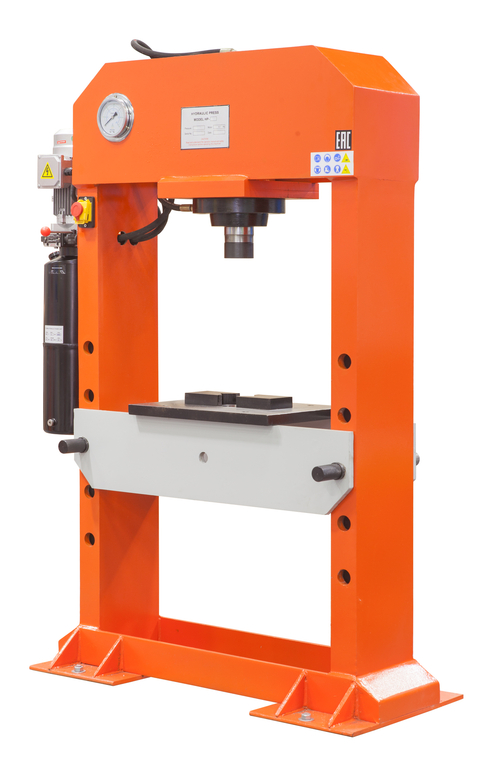

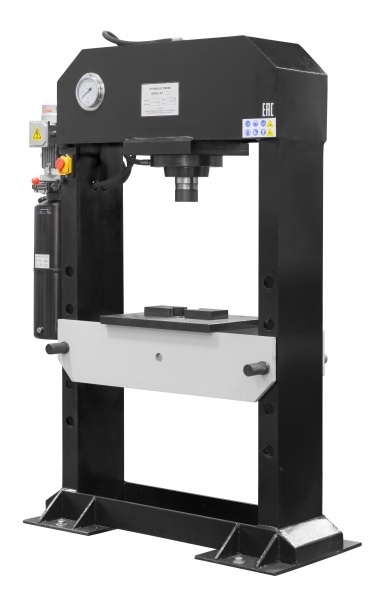

Гидравлический пресс Stalex HP-50
Артикул: sta382002
Описание товара
Пресс гидравлический Stalex HP-50 - надежное и мощное оборудование для выполнения широкого спектра операций по обработке металла. Он отличается высокой производительностью, точностью и простотой в использовании.
Особенности
- Мощность - 50 тонн
- Рабочая длина стола - 800 мм
- Регулируемое давление
- Педальное управление
Преимущества
- Высокая производительность
- Гарантированная надежность и долгий срок службы
- Простота в обслуживании
- Широкий спектр применения
Назначение
Пресс гидравлический Stalex HP-50 идеально подходит для высокоточной обработки металла, изготовления деталей, штамповки, вырубки и других операций, требующих применения сильного давления.
Сферы применения
Это оборудование находит применение в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, строительство и металлообработку.
Гидравлический пресс Stalex HP-50 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

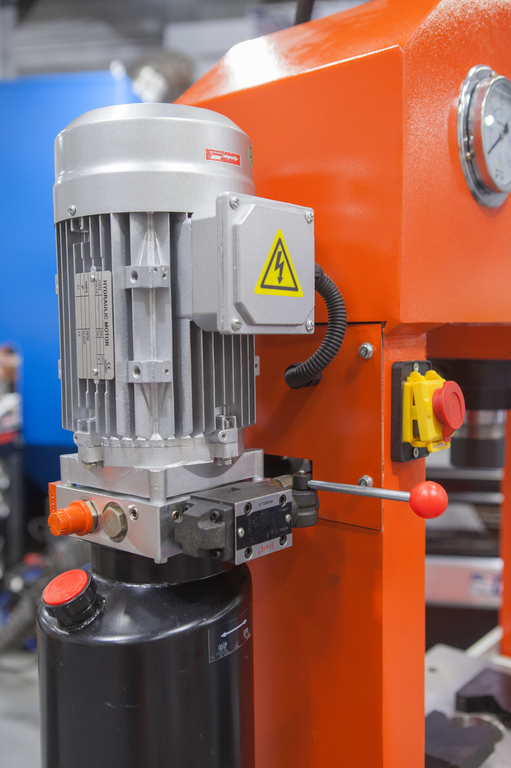

Гидростанция станка имеет 3 положения работы:
- Рычаг в право – рабочий ход
- Среднее положение рычага – стоп
- Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 520кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Технические характеристики
Модель
HP-50
Артикул
382002
Усилие, кН
500
Усилие, тонн
50
Номинальное давление, МПа
25
Мощность мотора
3 кВт
Рабочее напряжение
380В - 50Гц - 3 фазы
Макс. ёмкость, мм
665
(H: ход + перемещение стола)
Ход штока, мм
220

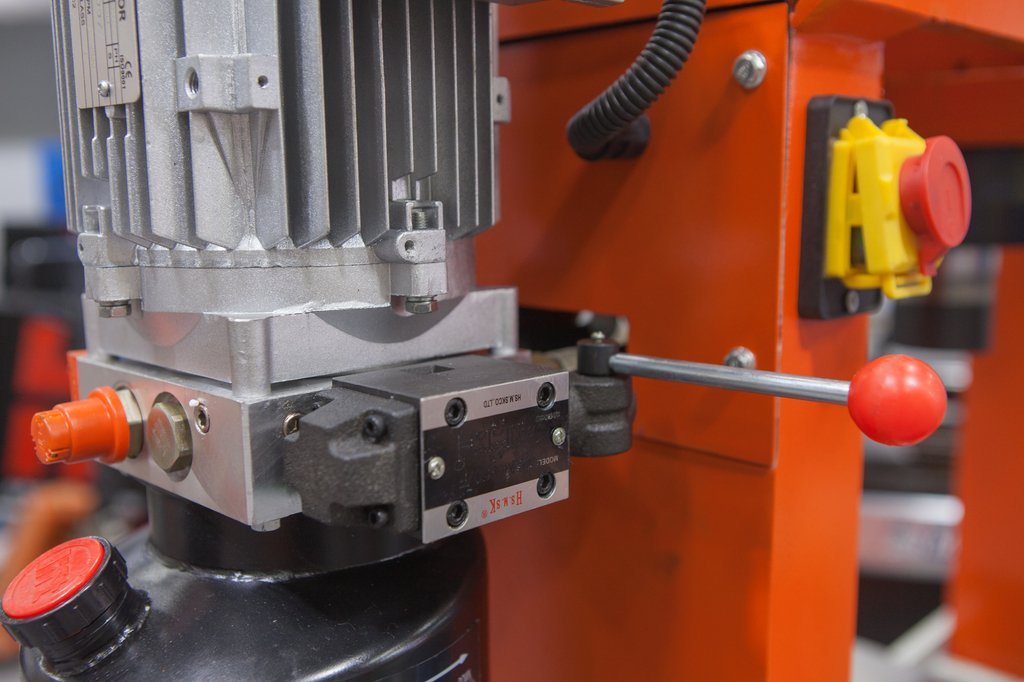

Гидростанция станка имеет 3 положения работы
ü Рычаг в право – рабочий ход
ü Среднее положение рычага – стоп
ü Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм
1230
Перемещение стола
5 позиций с промежутком 135мм
(общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)
Рабочий размер стола, мм
475х350 (ШхГ)
Общие размеры стола, мм
800х295 (ШхГ)
(D: Ширина 800мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм
Ø=38/ L=340мм
Ø отв. крепления стола на сварных опорах, мм
Ø=42
Толщина стенки сварных опор, мм
t=20/t=6
Толщина стенки верхней части станка, мм
t=18
Размеры упаковки, мм (ШхГхВ)
1450х650х2010
Упаковка
фанерный ящик
Стандартная комплектация
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
Масса, кг (нетто)
520
Масса, кг (брутто)
593
Особенности
|
|

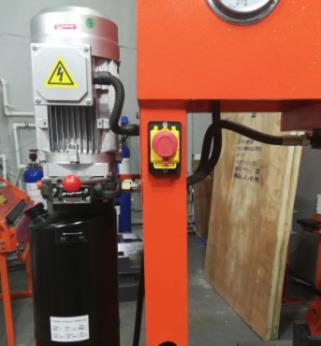

Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 220мм (макс. ход) – 35 секунд (без нагрузки) Время обратного подъёма штока – 26 секунд (без нагрузки) |
|
|
|
А – общая высота станка |
1730 мм |
|
B – общая ширина станка (по ножным опорам) |
1110 мм |
|
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
1290 мм |
|
|
С – общая глубина станка |
500 мм |
|
|
D – расстояние между опорами |
800 мм |
|
|
Е – ширина опор |
250 мм |
|
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
665 мм |
|
|
|
Четыре ребра жёсткости рабочего стола. (D: Ширина 800мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) |
|
|
|

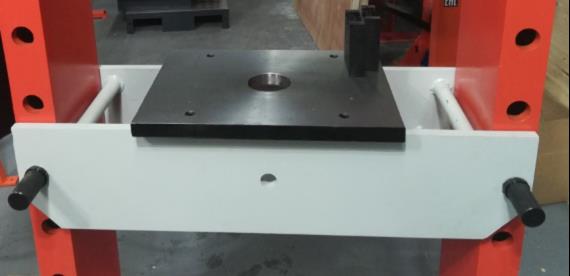

Рычаги крепления стола – Ø=38мм. Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=42мм. Толщины стенок сварных опор – 20/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 27мм. Ø отверстия в рабочей части стола – 86мм. |
|
|
|

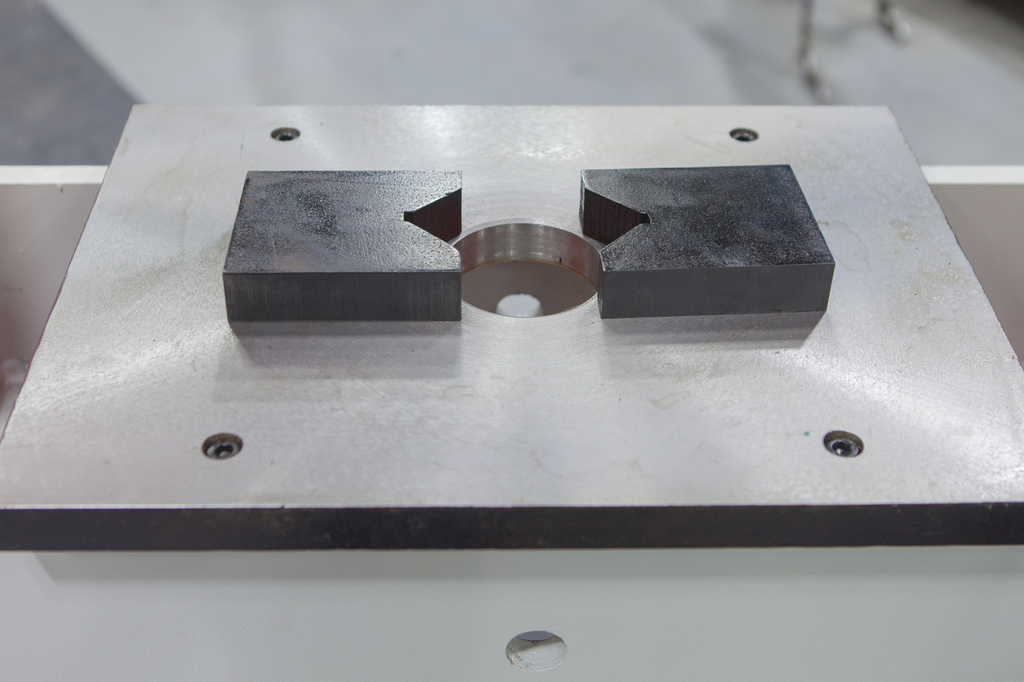

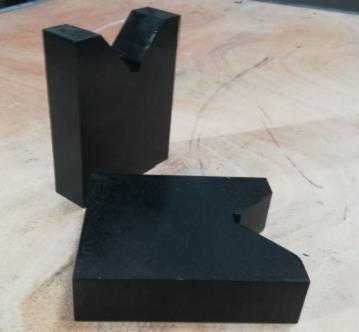

В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм. |
|
|
|

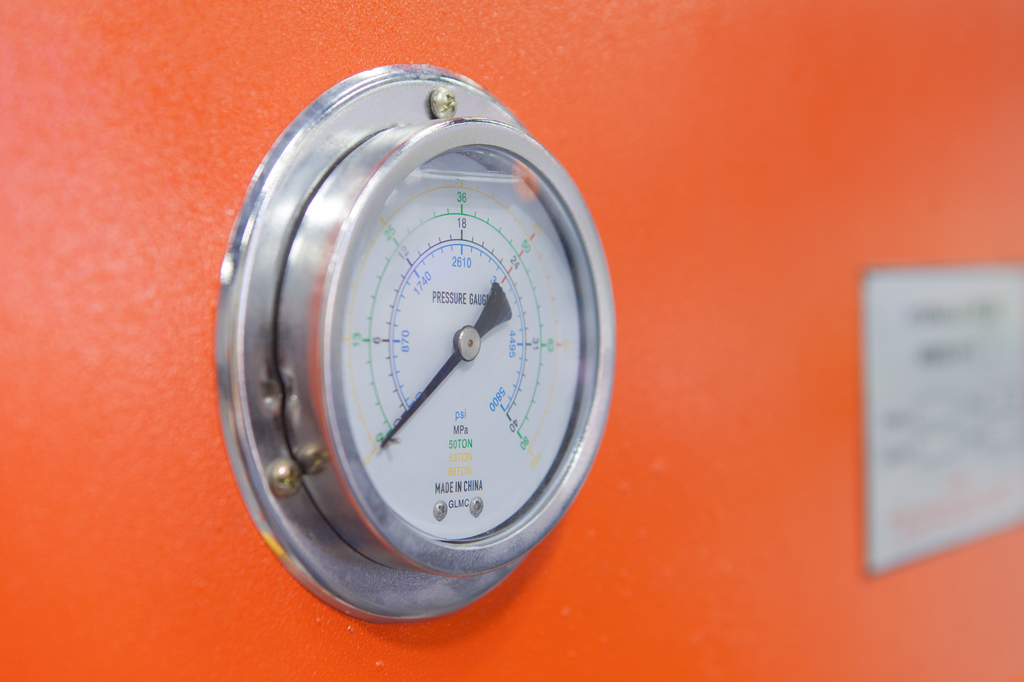

Манометр |
|
|
|

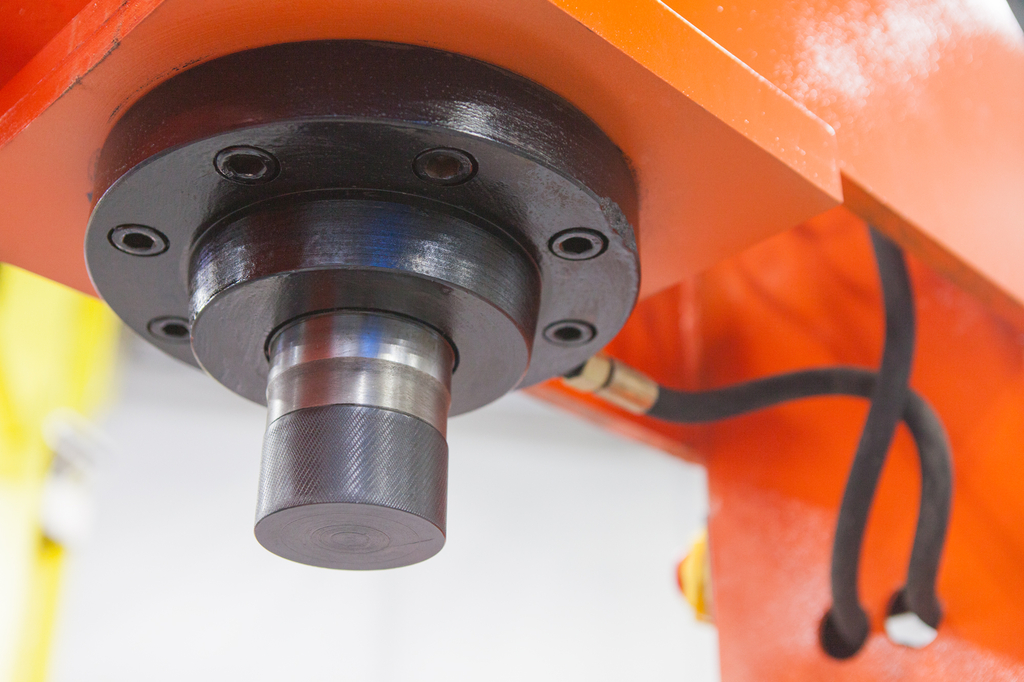

В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 78мм Высота пресс-головки – 43мм + резьба 38мм |
|
|
|

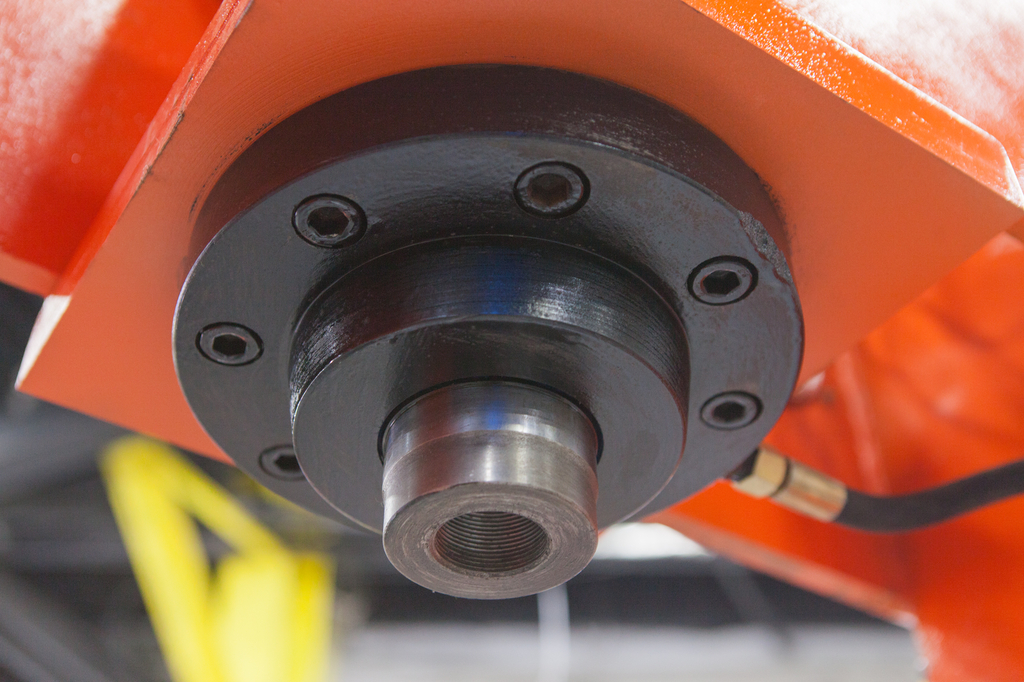

Вал штока без пресс-головки. Ø штока – 78мм Макс. ход штока – 220мм |
|
|
|

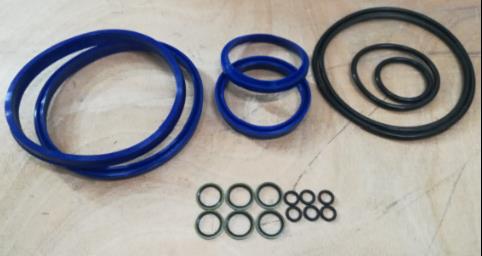

В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|
|

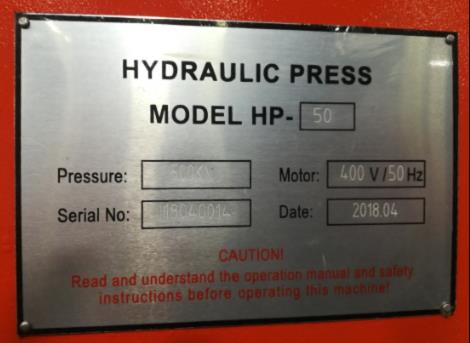

Шильдик станка. |
|
|
|

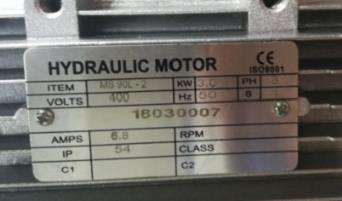

Шильдик мотора гидростанции. |
|
|
|

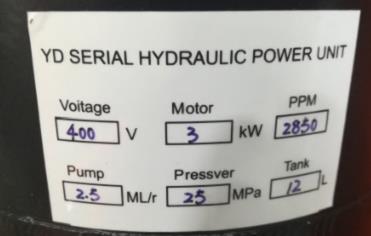

Шильдик гидростанции. |
|
|
|

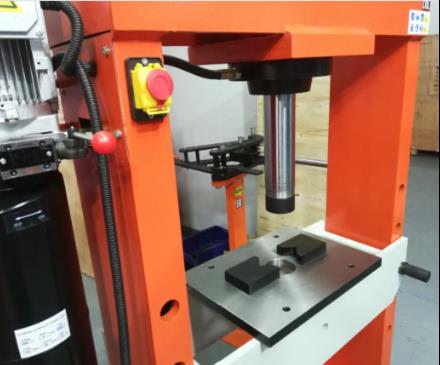

Рабочая ёмкость станка. Макс. ход штока с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
|
