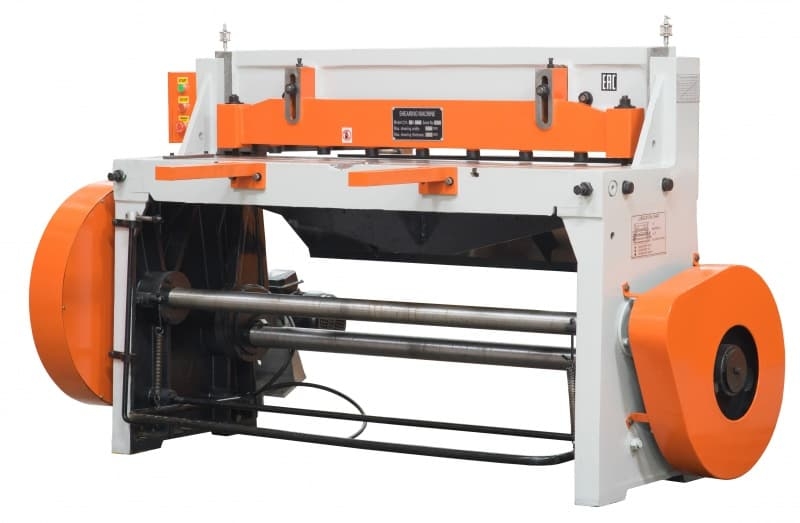

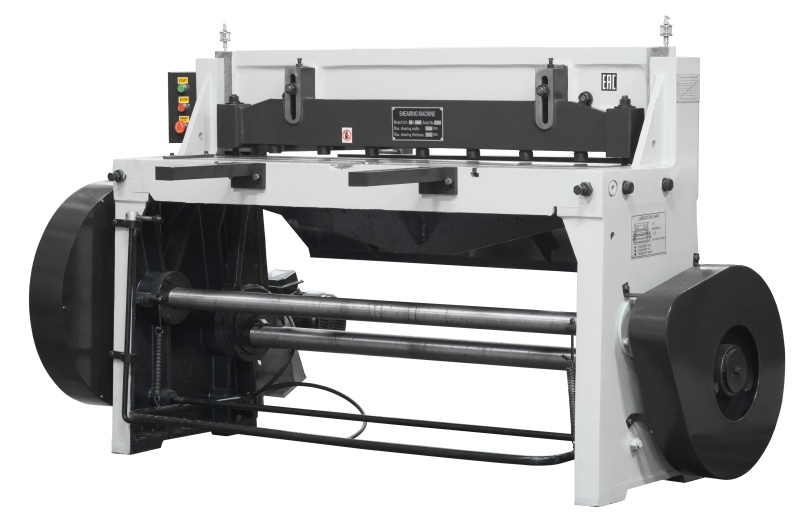

Гильотина электромеханическая Stalex Q11-3x1300
Гильотина электромеханическая Stalex Q11-3x1300
Описание товара
Гильотина электромеханическая Stalex Q11-3x1300 - это надежное и высокопроизводительное оборудование, предназначенное для резки листового металла. Она отличается превосходным качеством и точностью резки.
Преимущества товара
- Электромеханический привод обеспечивает высокую точность резки
- Широкий диапазон регулировки угла резки
- Надежная конструкция, обеспечивающая долгий срок службы
- Простота в эксплуатации и обслуживании
- Идеально подходит для промышленного производства и мастерских
Особенности товара
- Длина реза: 1300 мм
- Толщина реза: до 3 мм
- Электрическое управление
- Защитный экран для безопасной работы
- Высокая производительность
Назначение и сферы применения
Гильотина Stalex Q11-3x1300 идеально подходит для резки листового металла в промышленных предприятиях, мастерских, автосервисах и других областях, где требуется точная и качественная обработка металла.
Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.
Особенности:
Механический задний упор для точного позиционирования имеет счётчик длины

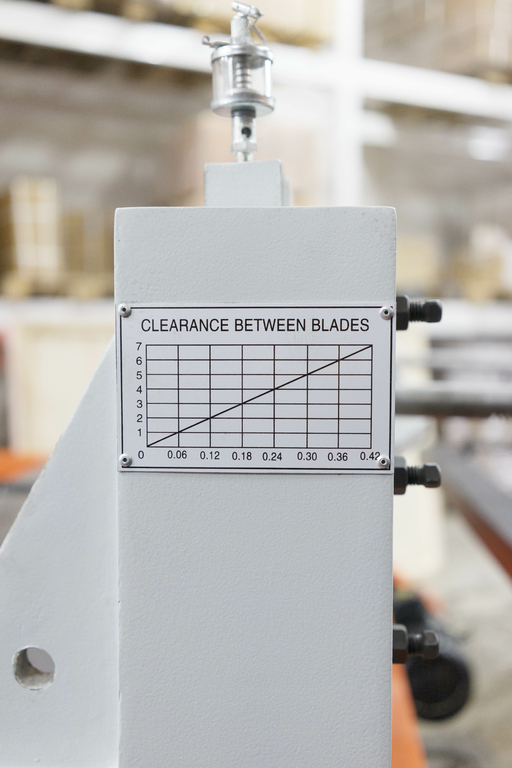

Простая и быстрая регулировка зазора между ножами
Верхний и нижний нож имеют четырехстороннюю заточку
Ножной рычагпозволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)
Расстояние от заднего упора до линии реза (съёмный упор) – 350мм
Ширина рабочего стола до линии реза – 430мм
Длина передних удлинителей – 382мм
Количество передних удлинителей 1300 – 2шт.
Боковой упор для фиксации листа по 90°
Технические характеристики |
|
---|---|
Stalex Q11 3х1300 |
|
Рабочая длина, мм |
1300 |
Рабочая толщина сталь σв ≤400МПа, мм |
3.0 |
Прочность обрабатываемого материала, Н/мм2 |
≤ 400 |
Угол резки |
3° |
Максимальное число резов в минуту, циклов в мин |
20 |
Механический задний упор, мм |
350 |
Марка стали (режущие ножи) |
9CrSi – Сталь инструментальная легированная |
Твердость (режущие ножи) |
HRC45-50 |
Кол-во режущих кромок на верхнем и нижнем ноже |
по 4 режущие кромки |
Ширина (толщина) ножей, мм |
18 |
Мощность двигателя, кВт |
3.0 |
Габаритные размеры, мм |
2330x1360x1540 |
Масса нетто/брутто, кг |
1300/1450 |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.
Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.

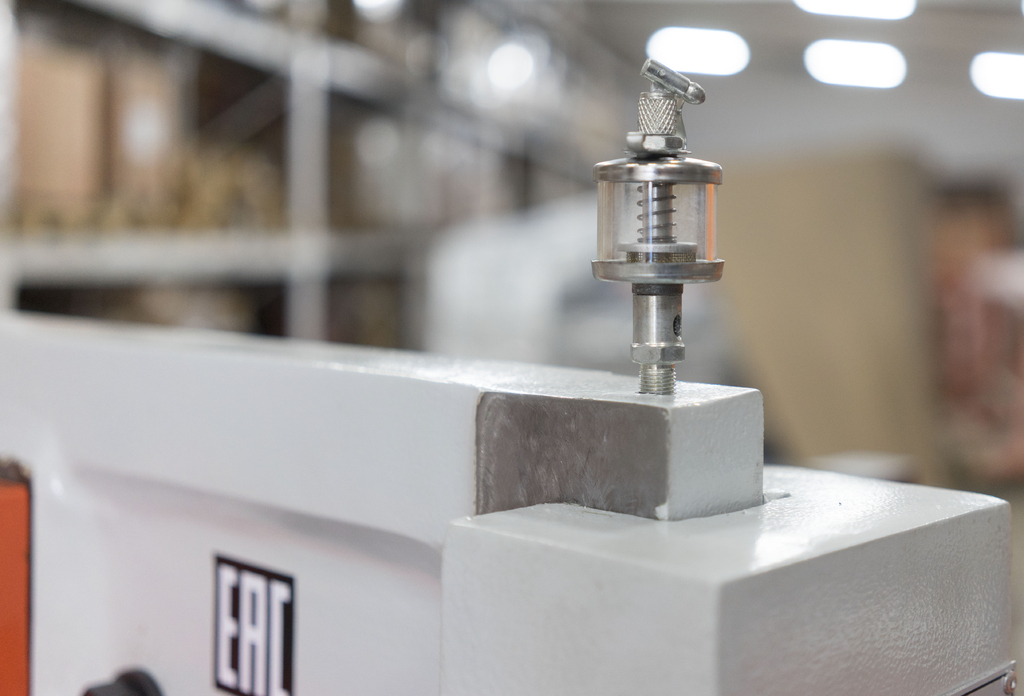

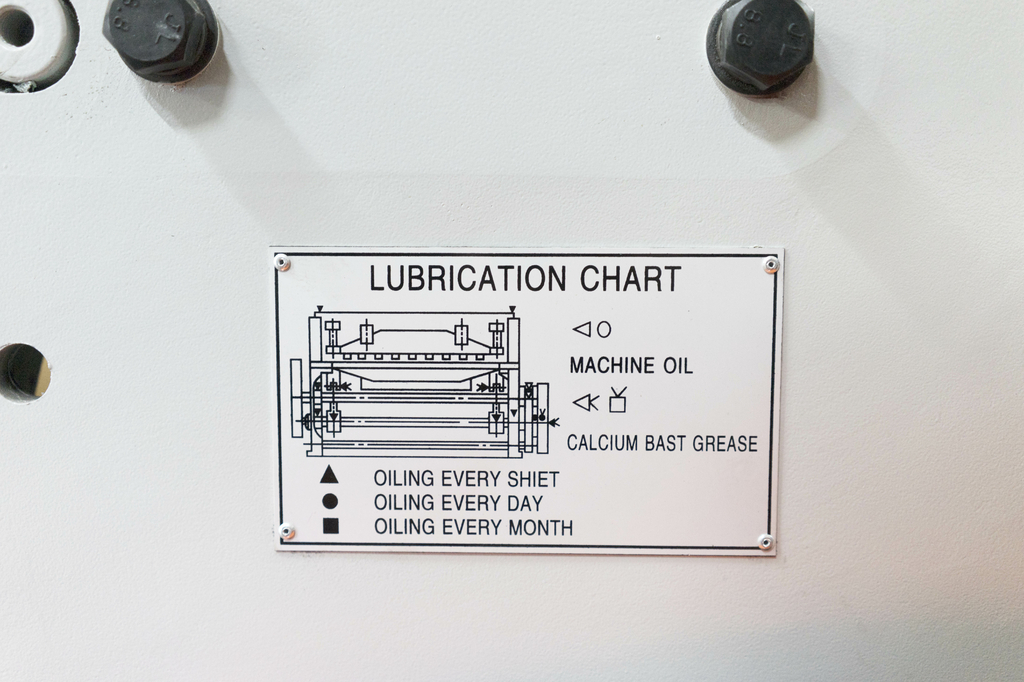

Две маслёнки направляющих верхнего лезвия |
|
Упор для листа 90° |
|
Ножной рычаг |
|

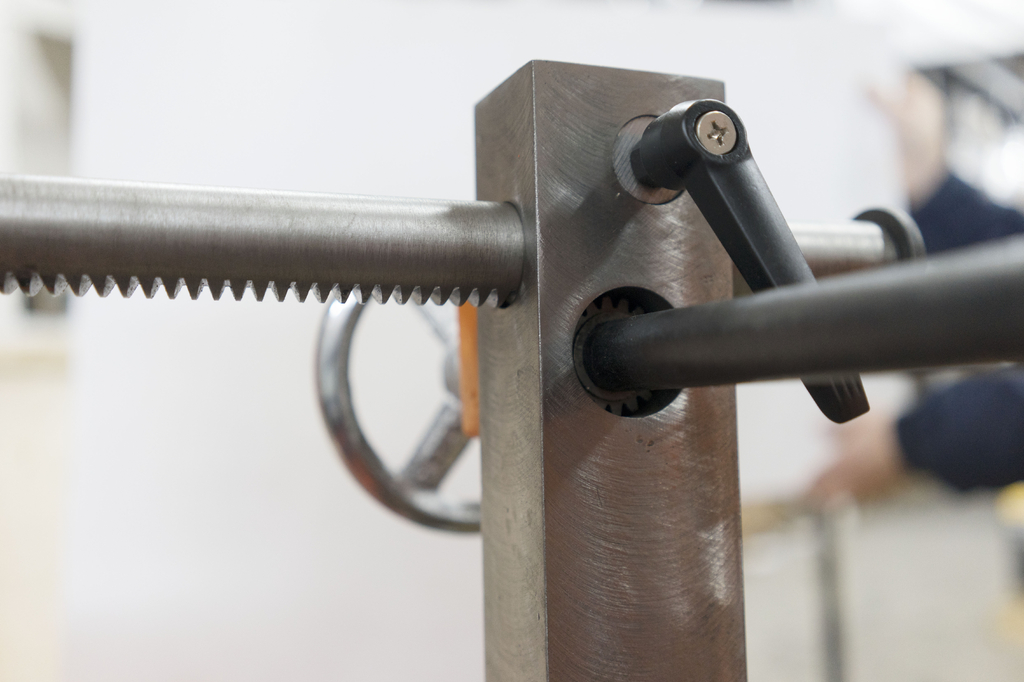

Задний упор с маховиком перемещения – 350мм (с счётчиком длины) |
|
Счётчик длины заднего упора |
|

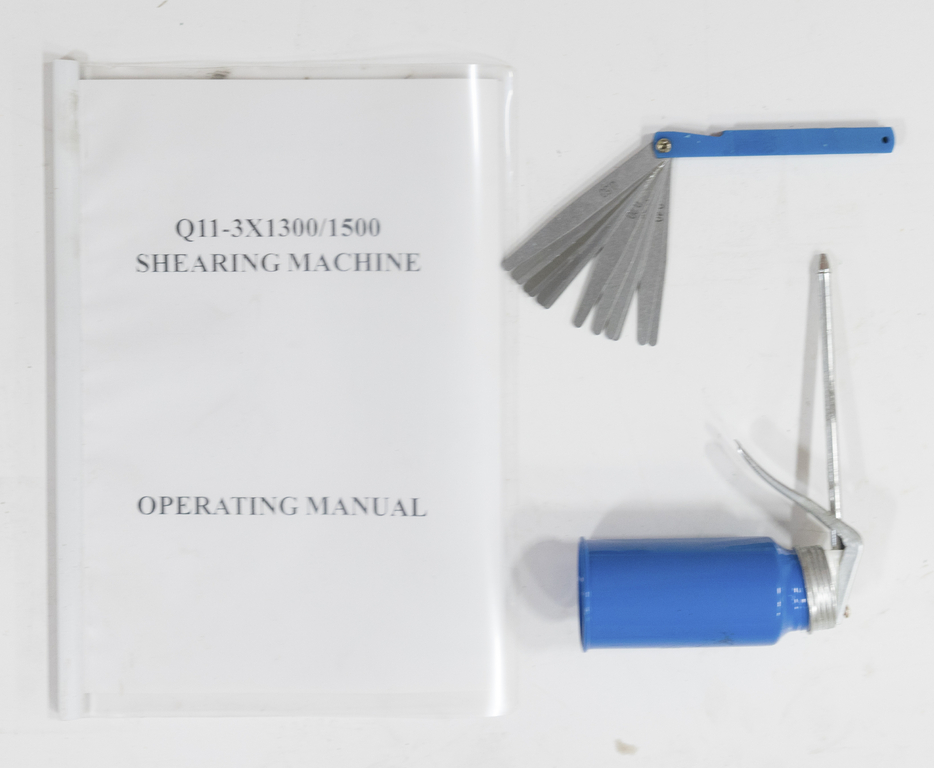

Комплектация к станку (инструкция/маслёнка/щуп) |
|
Электрошкаф |
|
Упорные пальцы предподжима имеют резиновую вставку |
|
Узел регулировки зазора между ножами + стопоры |
|
Предохранительный рычаг |
|
Ребро жёсткости при нагрузке на удар |
