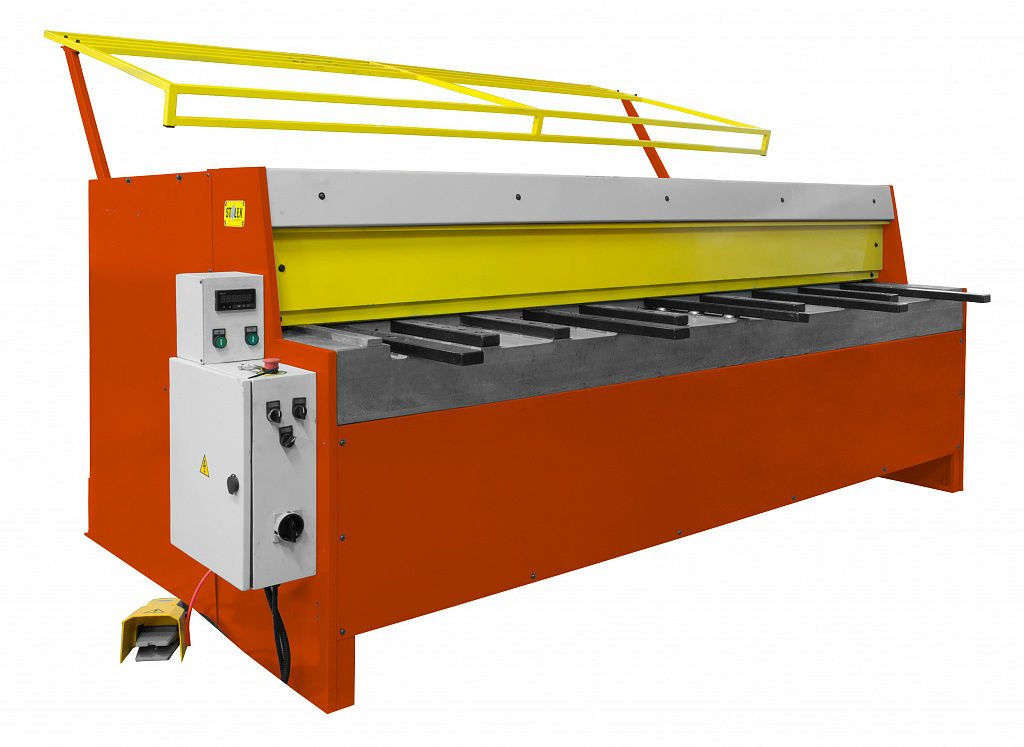

Гильотина электромеханическая STALEX Q11-4х1300NC
Артикул: sta386103
Гильотина электромеханическая STALEX Q11-4х1300NC
Особенности товара:
- Электромеханическая гильотина STALEX Q11-4х1300NC обладает высокой точностью и надежностью в работе.
- Имеет мощный электродвигатель, который обеспечивает быстрый и четкий рез материала.
- Управление осуществляется с помощью современной NC системы, что обеспечивает простоту настройки и высокую производительность.
Преимущества товара:
- Высокая точность и качество реза благодаря электромеханическому приводу.
- Быстрая и эффективная работа благодаря мощному двигателю.
- Простота настройки и управления с помощью современной NC системы.
Назначение товара:
Гильотина STALEX Q11-4х1300NC предназначена для резки листового металла, пластика, алюминия и других материалов с высокой точностью и скоростью.
Сферы применения:
- Металлообработка и машиностроение.
- Производство металлических конструкций.
- Автомобильная промышленность.
Не упустите возможность приобрести качественную гильотину STALEX Q11-4х1300NC для вашего производства!
Электромеханическая гильотина Stalex Q11-4x1300NC 386103 широко используется для резки листового метала толщиной до 4 мм. Лезвия из качественной легированной стали отличаются высокой степенью износостойкости. Станок прост в эксплуатации и не требует от оператора особых навыков в работе с данным оборудованием. Гильотина этой модели оснащена подсветкой линии реза, что удобно при недостаточном основном освещении в рабочем цеху.
Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.
Преимущества гильотины Stalex Q11-4x1300NC
- Задняя защита с блокировкой;
- Прижимные устройства с роликами;
- Пневматический приемник листов;
- Двухсторонние лезвия ножниц;
- Автоматический подаватель с возможностью ручной тонкой настройки;
- Освещение линии отреза;
- Переносной ножной переключатель 24 В.
- Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
- Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Верхний и нижний нож имеют двустороннюю заточку
- Цифровая система управления
- Задняя защита с блокировкой
- Счётчик кол-ва резов отображается на NC дисплее
- Пневматическая система поддержки листа
- Линейный рабочий стол с шариковыми опорами
- Моторизированный задний упор с возможностью ручной тонкой настройки
- Движение моторизированного заднего упора задаётся и отображается на NC дисплее
- Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
- Простая и быстрая регулировка зазора между ножами
- Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
- Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
- Ширина (глубина) рабочего стола до линии реза – 395мм (увеличение глубины раб. стола конструктивно невозможно)
- Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм.
- Боковой упор для фиксации листа по 90°
Основные элементы Stalex Q11-4x1300NC
- Счётчик кол-ва резов
- Упор для листа 90°
- Пневматическая опора
- Ножная педаль
- Линейный рабочий стол с шариковыми опорами
- Подсвечиваемая рабочая зона
Технические характеристики электромеханической гильотины Stalex Q11-4x1300NC |
||
|
Наименование |
Q11-4х1300NC |
|
|
Артикул |
386103 |
|
|
*Толщина металла (σв <450 Н/мм2) |
мм |
0,8-4 |
|
Марка стали (режущие ножи) |
9CrSi – Сталь инструментальная легированная |
|
|
Твердость (режущие ножи) |
HRC56-60 |
|
|
Кол-во режущих кромок на верхнем и нижнем ноже |
по 2 режущие кромки |
|
|
Размеры ножей: ширина(толщина) /высота/длина |
мм |
12/49/1353 |
|
Прочность обрабатываемого материала |
Н/мм² |
≤ 450 |
|
Максимальная длина реза |
мм |
1300 |
|
Угол резки |
2,4° |
|
|
Максимальное число резов в минуту (в том числе с макс. нагрузкой) |
циклов /минуту |
30 |
|
Мощность двигателя |
кВт |
4 |
|
Моторизированный задний упор |
мм |
630 |
|
Размер упаковки |
мм |
1910x1160x1450 |
|
Масса нетто/брутто |
кг |
1355/1475 |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <450 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 2мм (с пределом прочности σв <600 MРa), для моделей Q11-4х1300NC и Q11-4х2550NC.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
Особенности станка Stalex Q11-4x1300NC
| Функциональное управление Графическая система управления с сенсорным экраном позволяет точно произвести необходимые настройки для более качественного выполнения работ. |
| Защита от несанкционированного доступа Все электрические узлы находятся внутри металлического ящика с дверцей, запирающейся на замок во избежание несанкционированного доступа. |
| Удобство в работе Наличие ножной педали управления у электромеханической гильотины Stalex Q11-4x1300NC 386103 позволяет удобно придерживать и направлять заготовку обеими руками. |
Комплектация
- Электрошкаф
- Станок Stalex Q11-4x1300NC
- Инструкция
- Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
- Узел регулировки зазора между ножами + стопоры
- Моторизированный задний упор с возможностью ручной тонкой настройки
- NC дисплей
- Задняя защита с блокировкой
