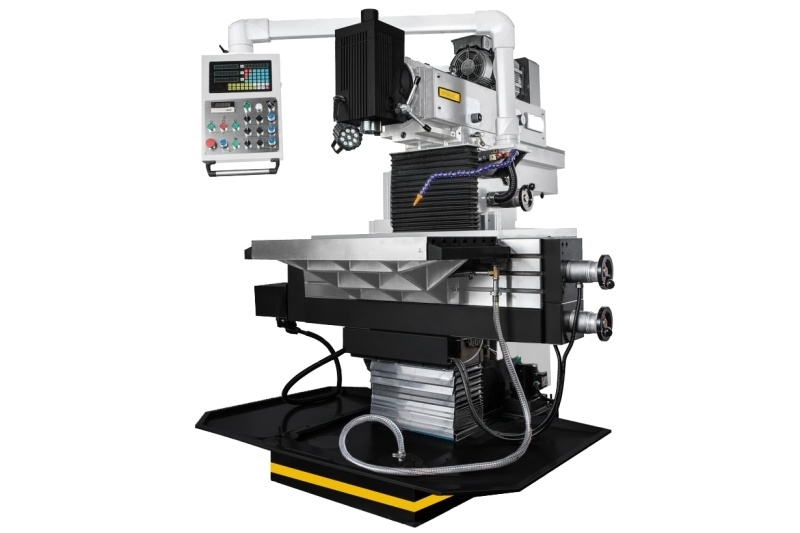

Инструментальный фрезерный станок STALEX WFM 850 Servo
(голосов 349)
Артикул: staWFM 850 Servo
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки

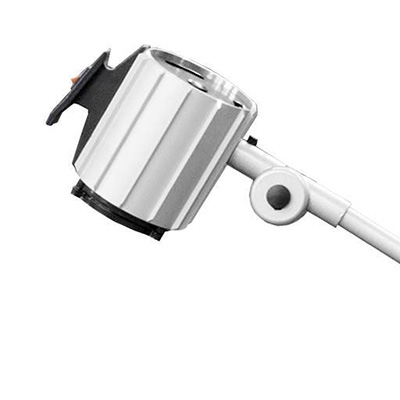

- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Комплект поставки
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
Инструментальный фрезерный станок STALEX WFM 850 Servo технические характеристики |
||
| Модель | WFM 850 Servo | |
| Конус шпинделя вертикального | ISO 40 DIN2080 | |
| Частота вращения шпинделя(Гор/верт) плавно(2), | 40 – 260/260-2000 | |
| Ход пиноли шпинделя | 60 мм | |
| Диапазон наклона головки, влево/вправо | ±90 | |
| Расстояние от оси горизонтального шпинделя до стола | 120-530 мм | |
| Расстояние от оси вертикального шпинделя до стола | 70-520 мм | |
| Расстояние от оси вертикального шпинделя до стойки | 170-620 мм | |
| Конус шпинделя горизонтального | ISO 40 DIN2080 | |
| Размер горизонтального рабочего стола | 850x450 мм | |
| Размер вертикального рабочего стола | 1190x250 мм | |
| Перемещение стола по оси Х | 600 мм | |
| Перемещение стола по оси Z | 450 мм | |
| Перемещение стола по оси Y | 450 мм | |
| Скорость подачи стола по оси Х x Y x Z | 10-1000 мм/мин | |
| Ускоренное перемещение стола | 1200 мм/мин | |
| Т-образные пазы горизонтального стола (ширина/расстояние), 6 | 14/63 мм | |
| Т-образные пазы вертикального стола (ширина/расстояние), 3 | 14/63 мм | |
| Максимальная нагрузка на стол | 300 кг | |
| Напряжение сети | 380 В | |
| Мощность мотора подач X/Y/Z, | 1,5/1,5/2,3 кВт | |
| Мощность главного двигателя, | 5,5 кВт | |
| Мощность насоса помпы | 0,4 кВт | |
| Габаритные размеры (ДхШхВ) | 1600х1800х2000 мм | |
| Масса | 1700 кг | |
