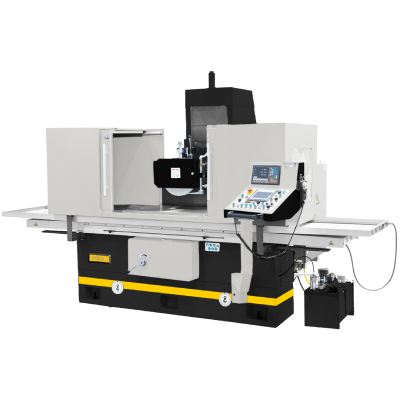

Плоскошлифовальный станок STALEX SG-50160AHD
Плоскошлифовальный станок STALEX SG-50160AHD
Добро пожаловать в мир качественного оборудования от компании 'Невастанкомаш'! Мы рады представить вам плоскошлифовальный станок STALEX SG-50160AHD – надежный помощник для вашего производства.
Преимущества:
- Высокая производительность
- Высокая точность обработки
- Надежность и долговечность
- Простота в использовании
Особенности:
- Мощность двигателя: 5.5 кВт
- Размеры обрабатываемой поверхности: 500x1600 мм
- Система управления: ЧПУ
Назначение:
Плоскошлифовальный станок STALEX SG-50160AHD предназначен для точной обработки поверхностей различных материалов, обеспечивая идеально ровные и гладкие результаты.
Сферы применения:
- Машиностроение
- Автомобильная промышленность
- Электроника
- Изготовление прецизионных деталей
Не упустите возможность приобрести качественное оборудование для вашего производства. Закажите плоскошлифовальный станок STALEX SG-50160AHD прямо сейчас!
Модель SG 50160 AHD — станок, предназначенный для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Особенности
- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости.
- Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
- Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения.
- Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
- Отдельный гидравлический блок позволяет избежать вибрации и тепловой нагрузки.
- Регулируемое продольное и поперечное движение стола с помощью концевых упоров.
- Автоматический подъем шпинделя после окончания программы в исходное положение.
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
- Выносной пульт управления с PLC контроллером Siemens.
- Электрокомпоненты Siemens.
Технические характеристики плоскошлифовального станка STALEX SG-50160AHD |
|
Размер стола | 500×1600 мм |
Т-образный паз | 3/18 мм |
Электромагнитные плиты(р-р/кол-во) | 500×800/2 шт. |
Макс. длина продольного шлифования | 1700 мм |
Макс. длина поперечного шлифования | 560 мм |
Макс. расстояние ось шпинделя-стол | 600 мм |
Максимальная нагрузка на стол | 900 кг |
Скорость продольного перемещения стола, плавно | 5-25 мм/мин |
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
Автоподача вертикальная | 0,005/0,01/0,015/0,02/0,03/0,04 мм |
Ускоренное вертикальное перемещение | 50-500 мм/мин |
Цена деления нониуса вертикального перемещения | 0,005 мм/об |
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
Поперечный ход стола за оборот маховика | 5 мм |
Цена деления нониуса поперечного перемещения | 0,02 мм |
Автоматическое поперечное перемещение стола | 0,5-30 мм/цикл |
Ускоренное поперечное перемещение стола | 50-600 м/мин |
ШПИНДЕЛЬ | |
Частота вращения шпинделя | 1450 об/мин |
Диаметр шлифовального круга | 350 мм |
Ширина шлифовального круга | 50 мм |
Отверстие шлифовального круга | 127 мм |
МОЩНОСТЬ | |
Мощность шпинделя | 7,5 кВт |
Общая номинальная мощность | 13,2 кВт |
Двигатель вертикального перемещения | 0,5 кВт |
Мощность двигателя гидравлики | 3,0 кВт |
Габариты | 5640×2250×2500 мм |
Масса | 6350 кг |
Комплект поставки
- Электромагнитный стол.
- Шлифовальный круг с фланцами и съемником.
- Балансировочный стенд с оправкой.
- Система СОЖ с магнитным сепаратором.
- Выносной пульт, контроллер PLC Siemens.
- Электронный маховичок ручного перемещения по осям Y/Z.
- УЦИ по 2-м осям.
- Защита гидростанции.
- Защитное ограждение стола.
- Приспособление для параллельной правки.
- Алмазный карандаш.
- Лампа местного освещения.
- Защитный экран.
- Регулировочные опоры.
- Инструмент для обслуживания.
