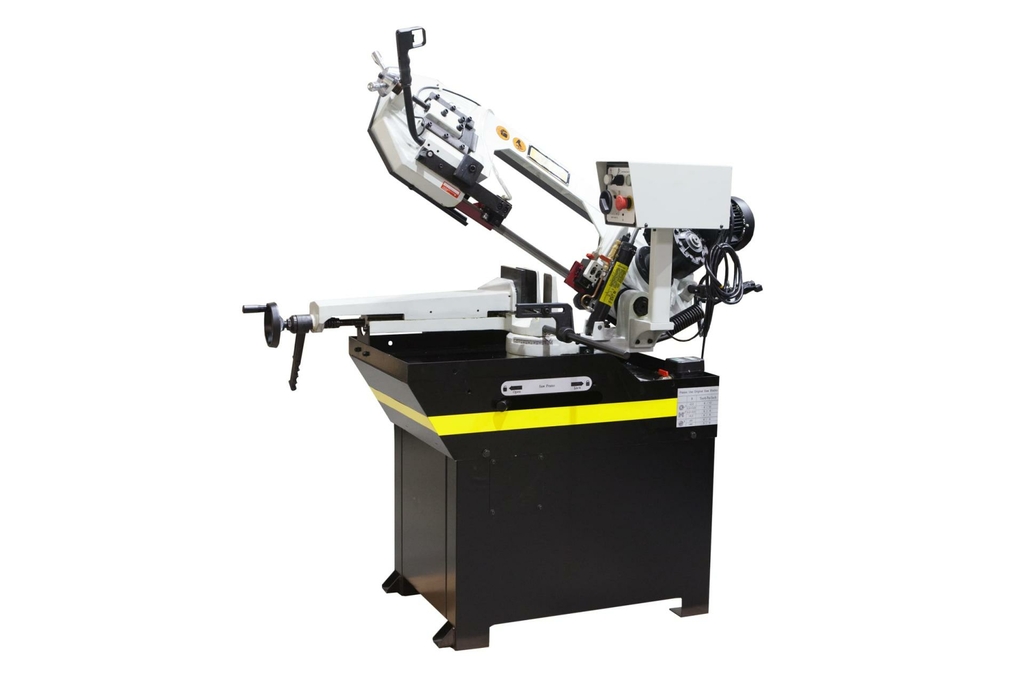

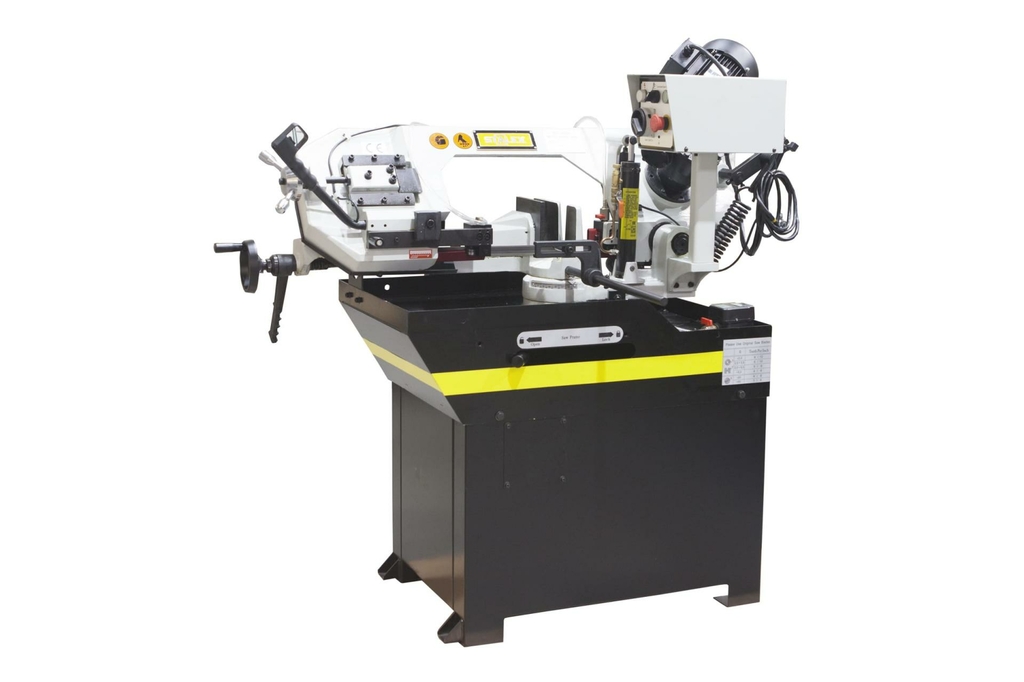

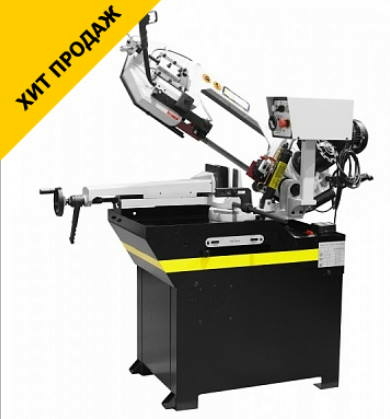

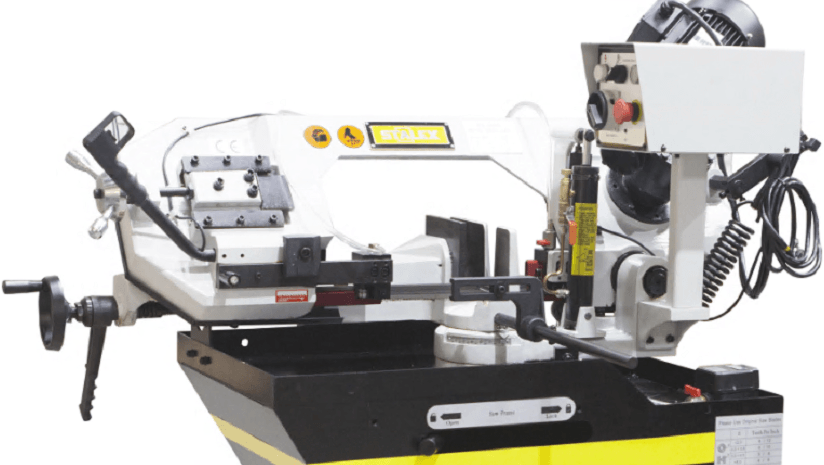

Станок ленточнопильный Stalex BS-260G (388017)

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Особенности Stalex BS-260G

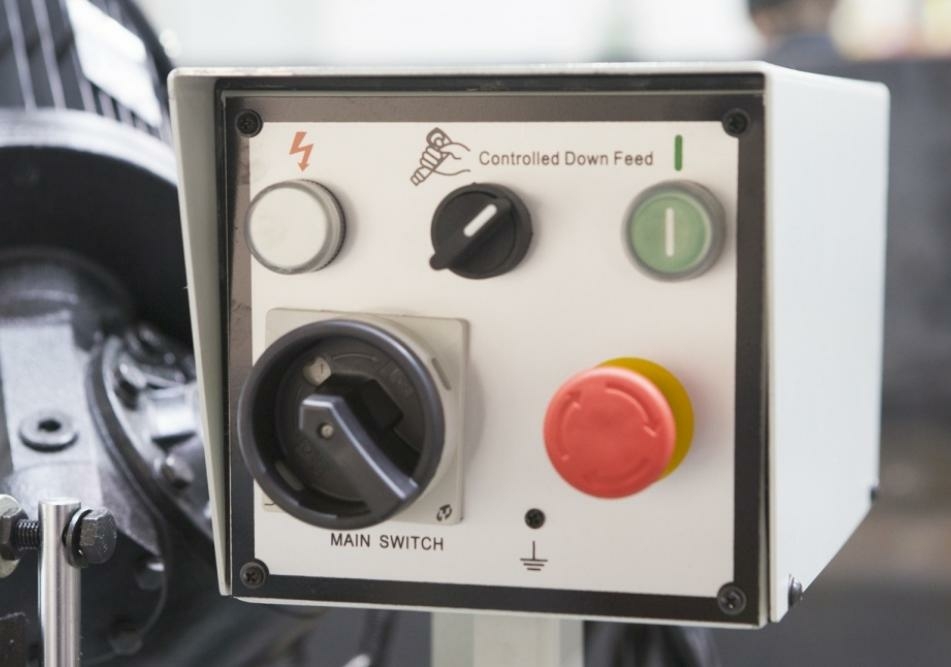

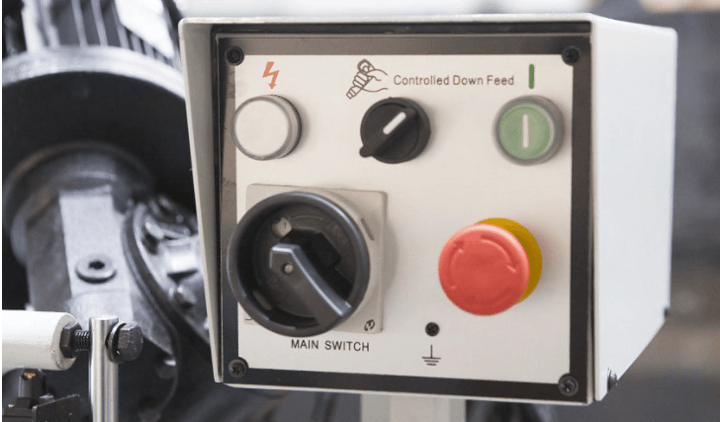

	Панель управления   - Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп

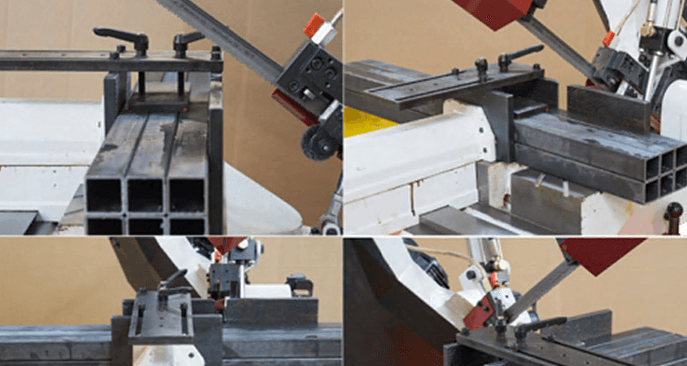

	Дополнительный прижим для пакетной резки для BS-260G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

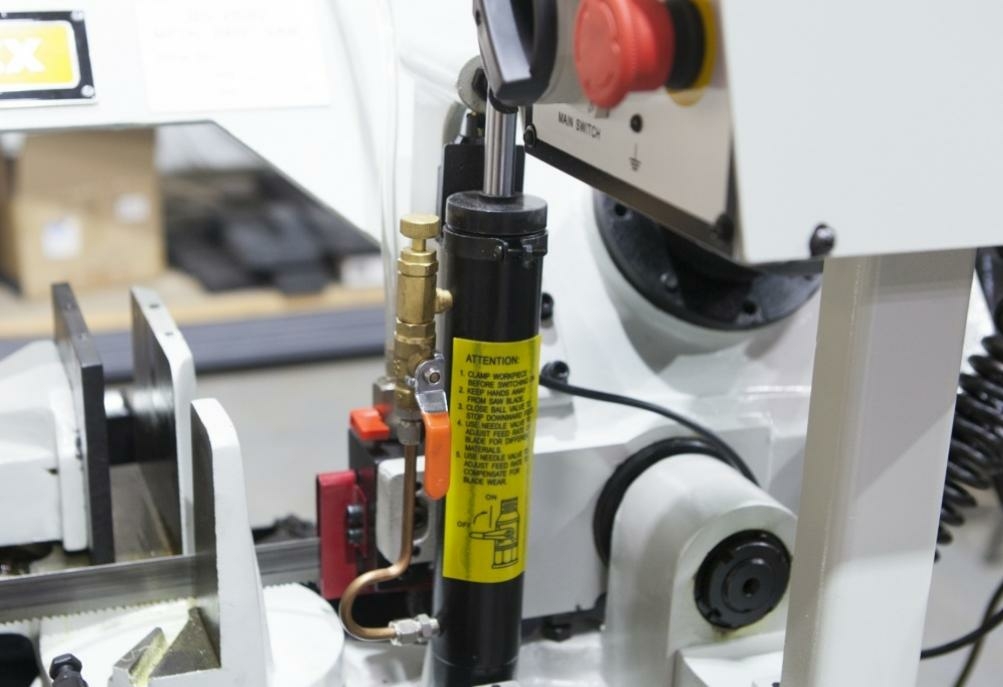

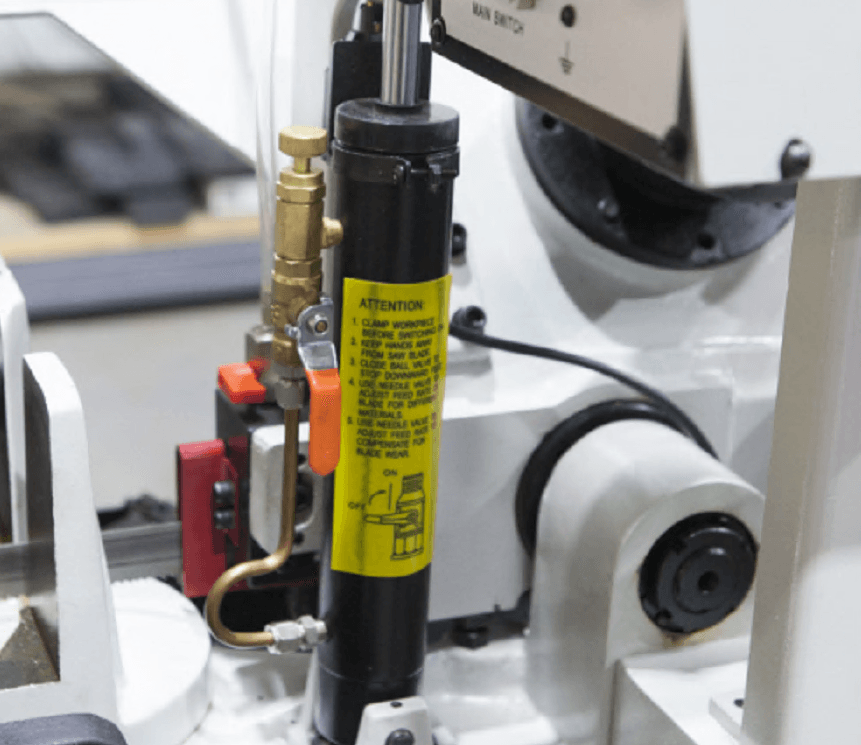

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

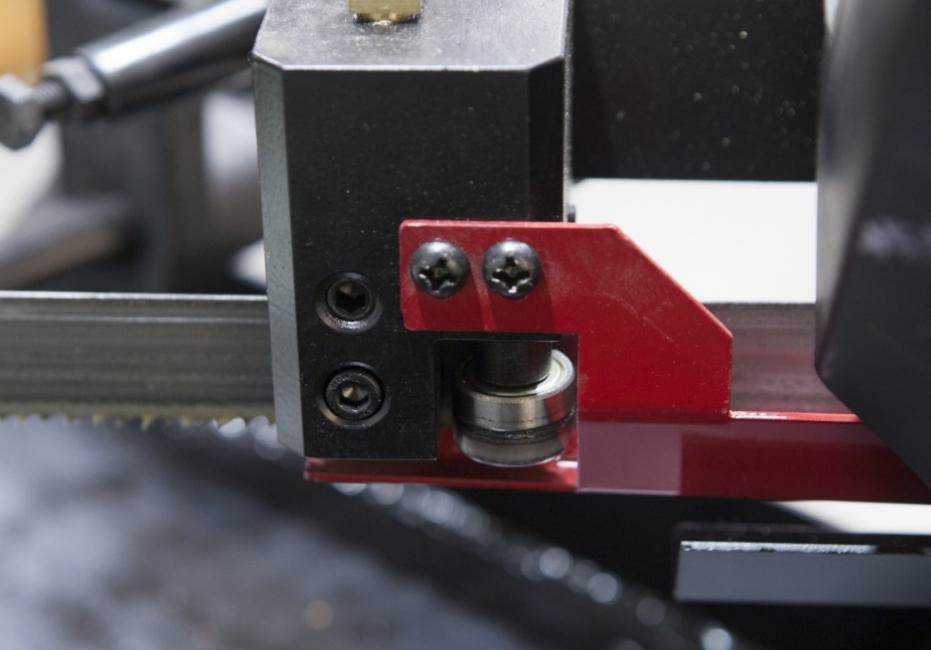

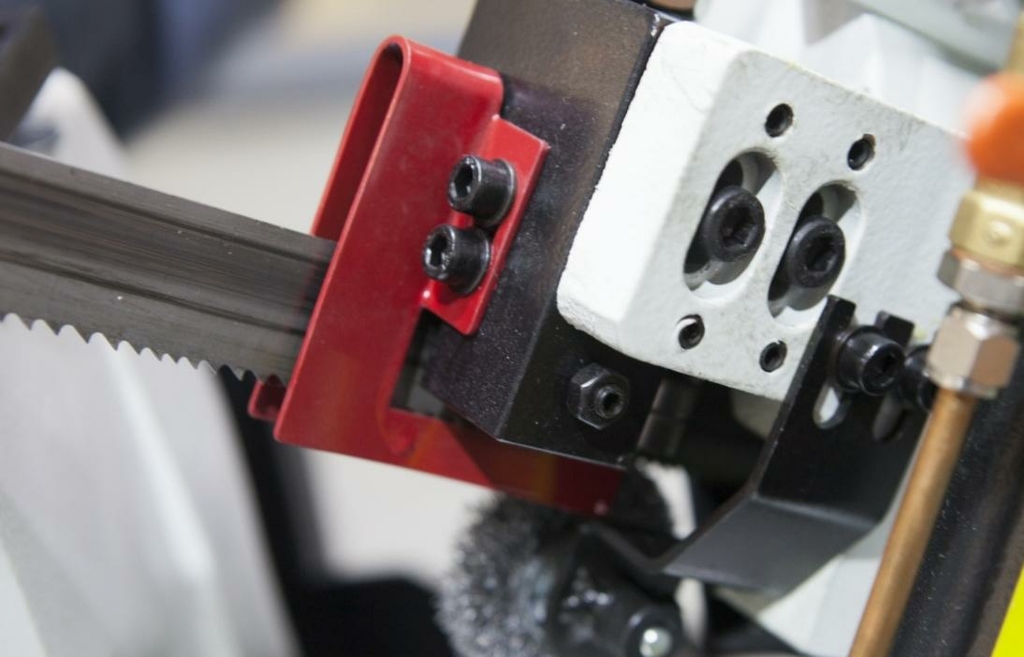

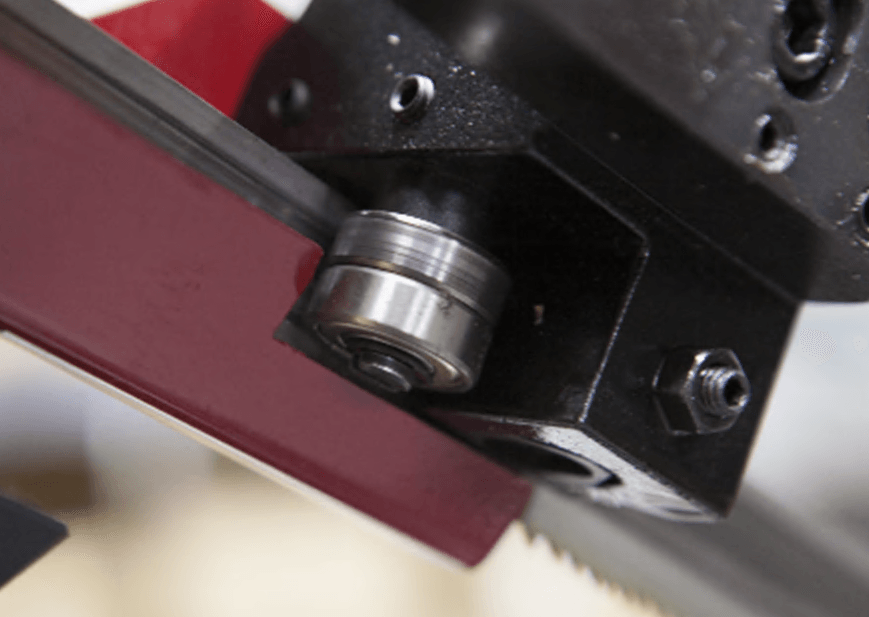

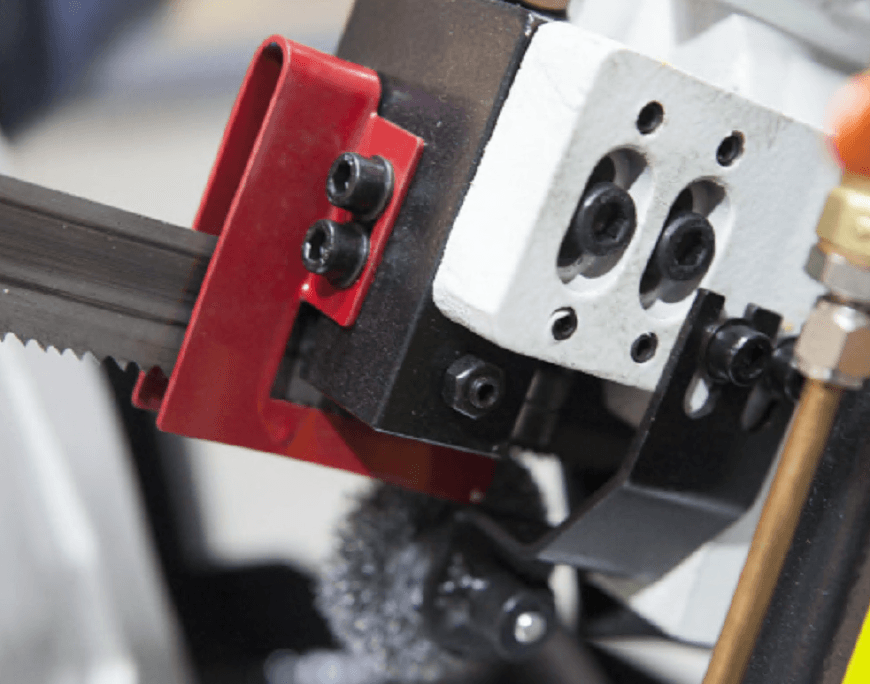

	Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.

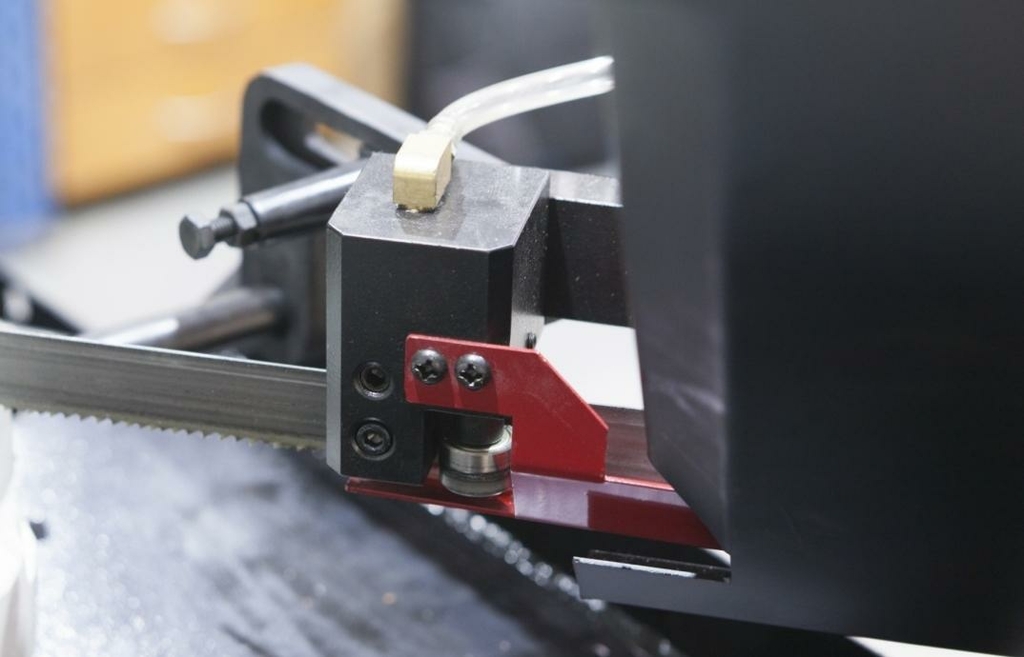

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.

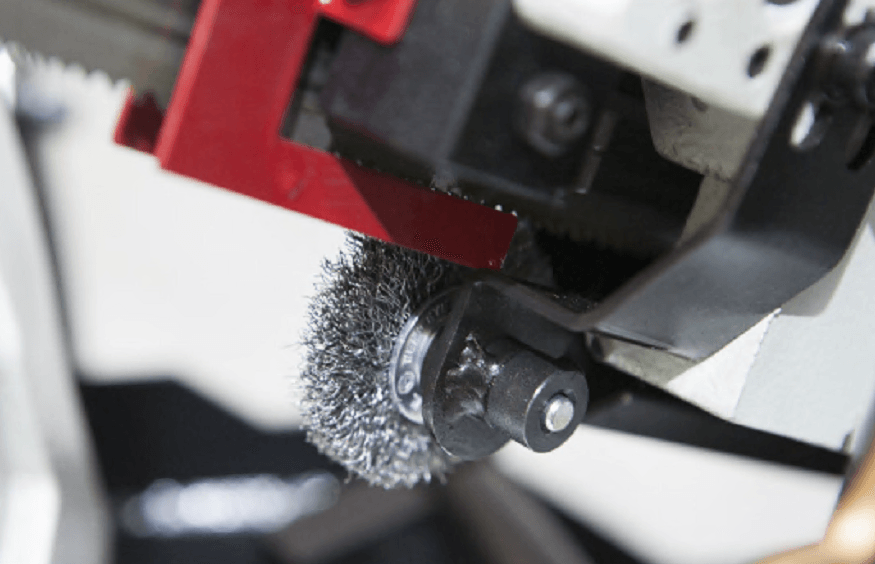

	Механическая дисковая щётка (приводимая в движение от движения полотна).

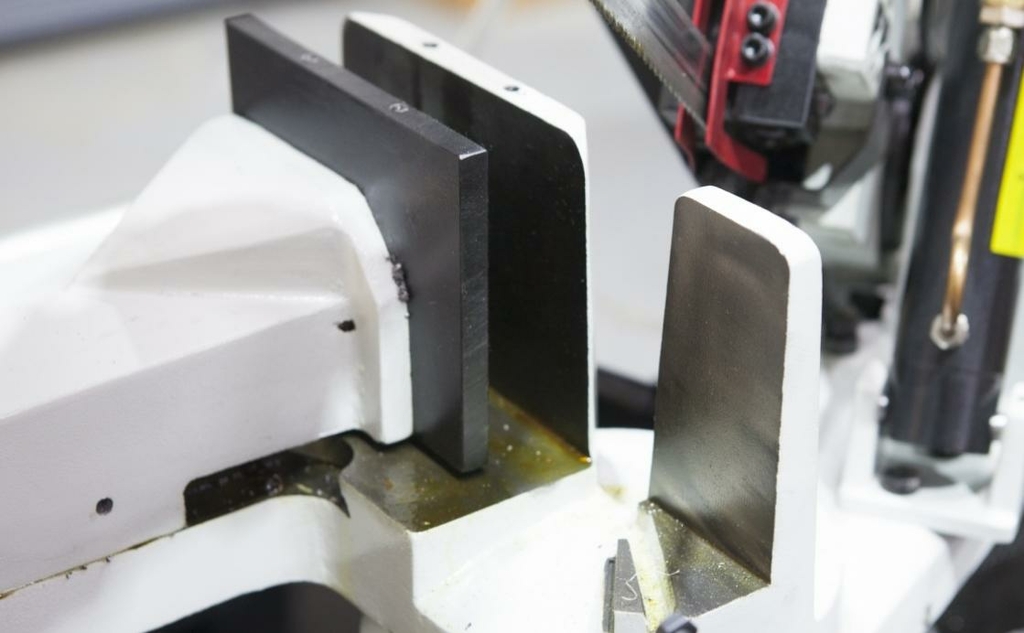

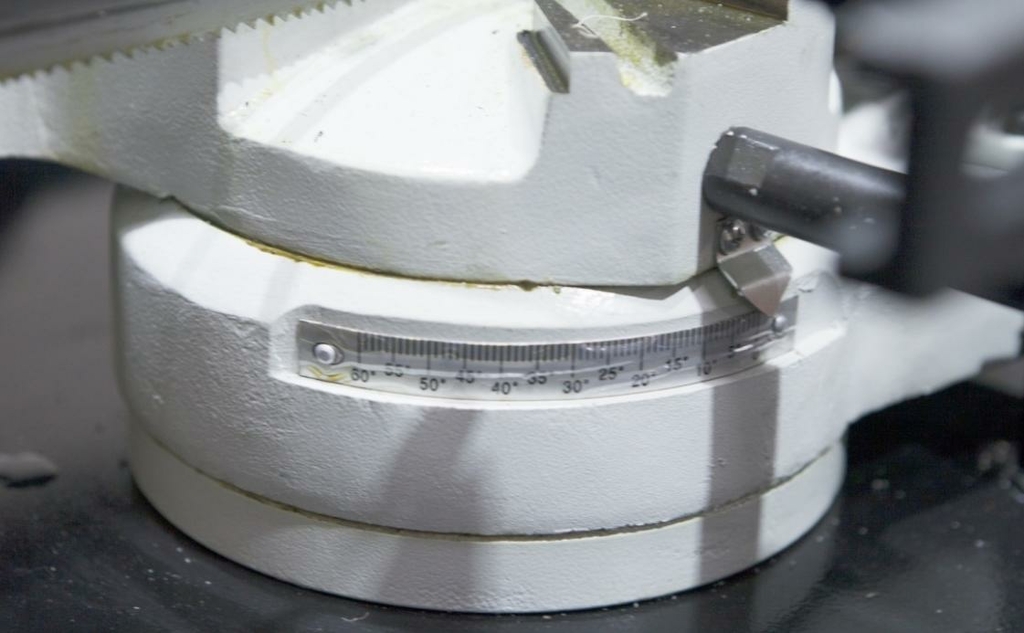

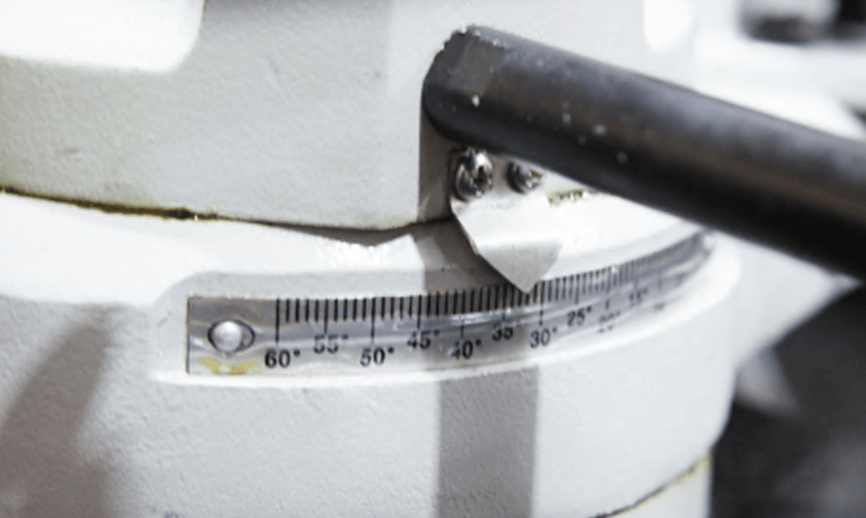

	Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.

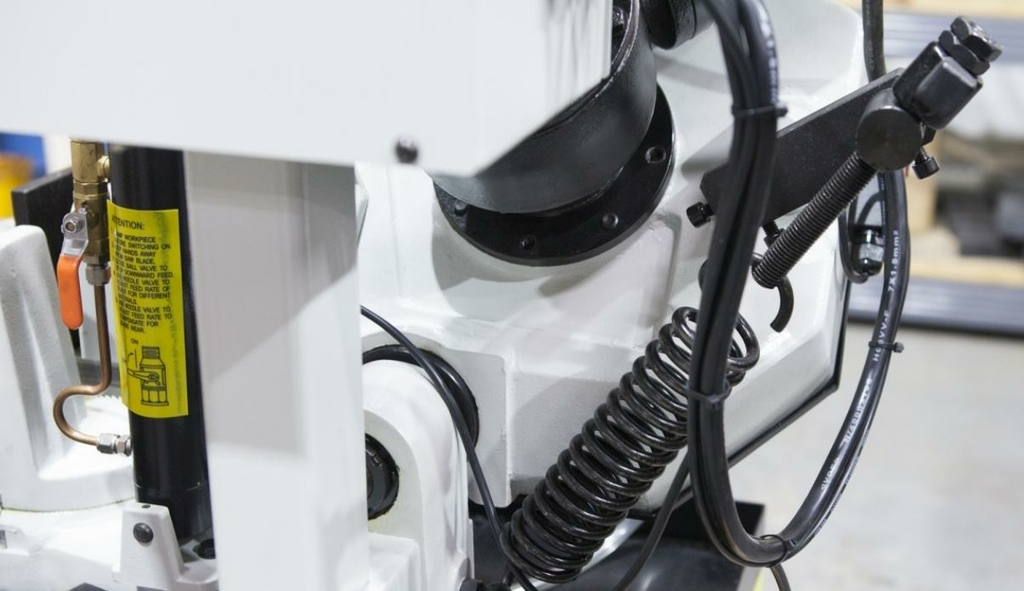

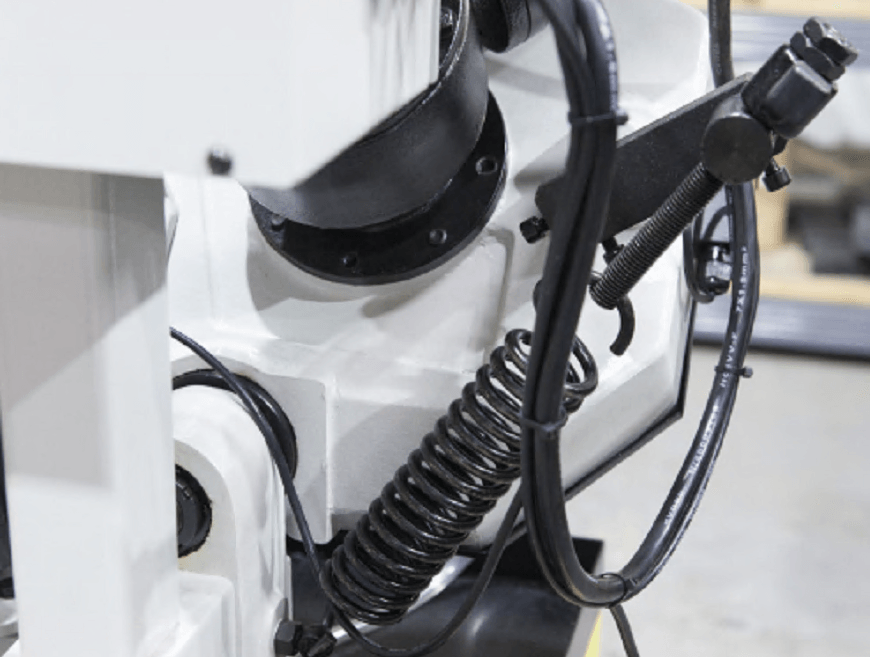

	Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
	Панель управления Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр Мерный упор 500 мм Рычаг фиксации поворота рамы

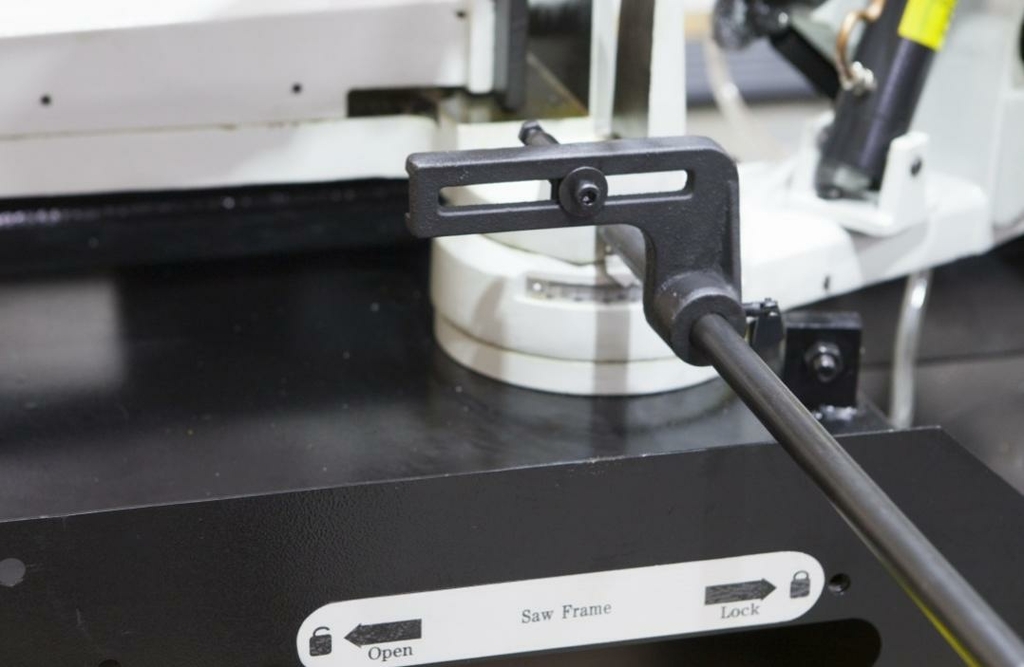

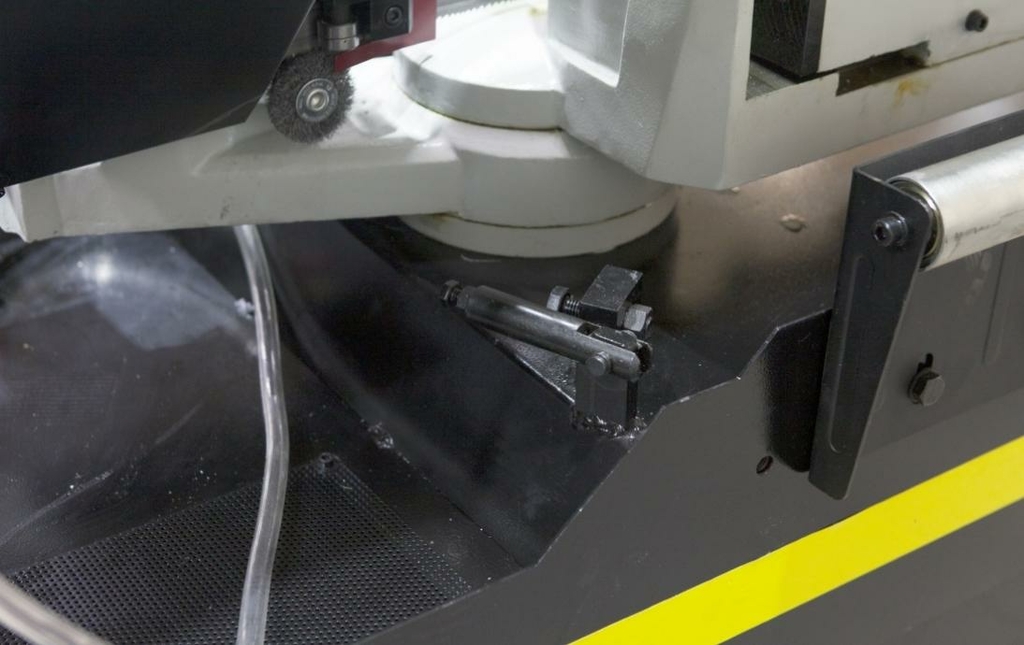

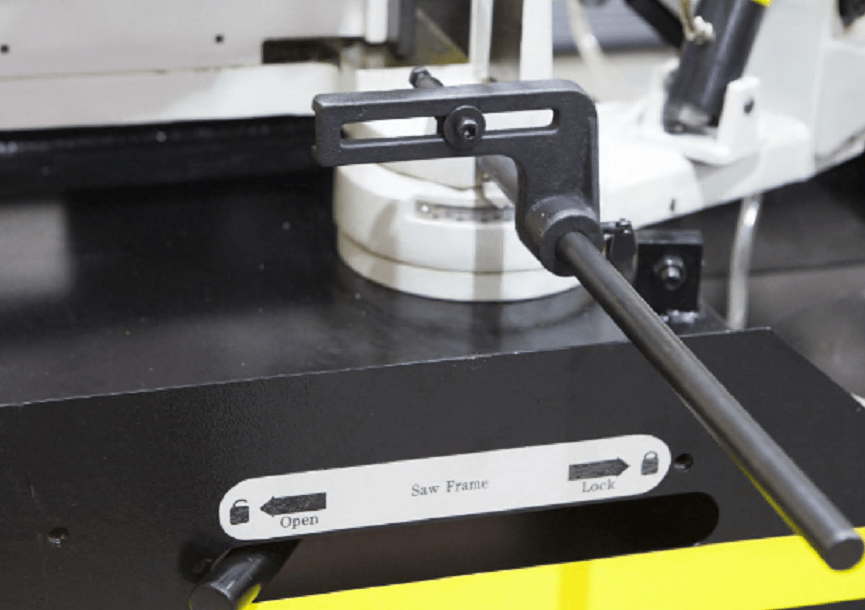

	Мерный упор 500 мм Рычаг фиксации поворота рамы

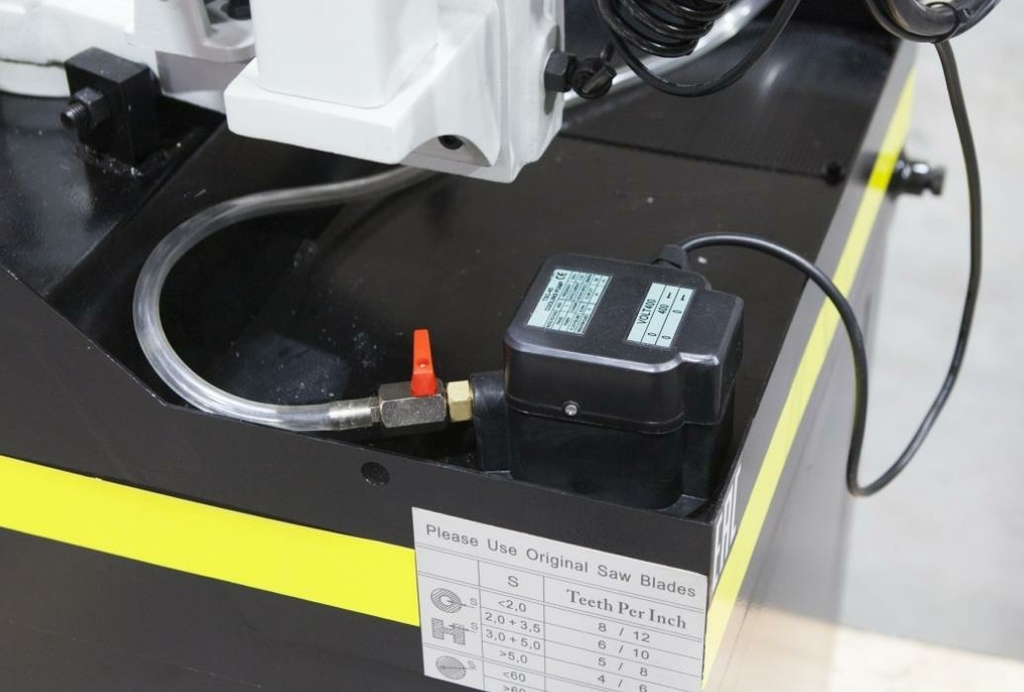

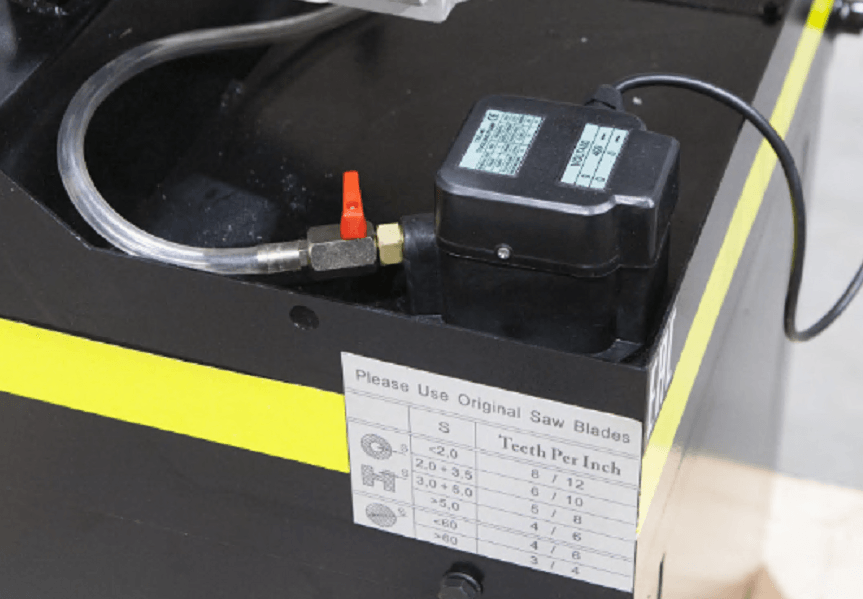

	Помпа СОЖ Таблица скорости резания и подбора шага зубьев

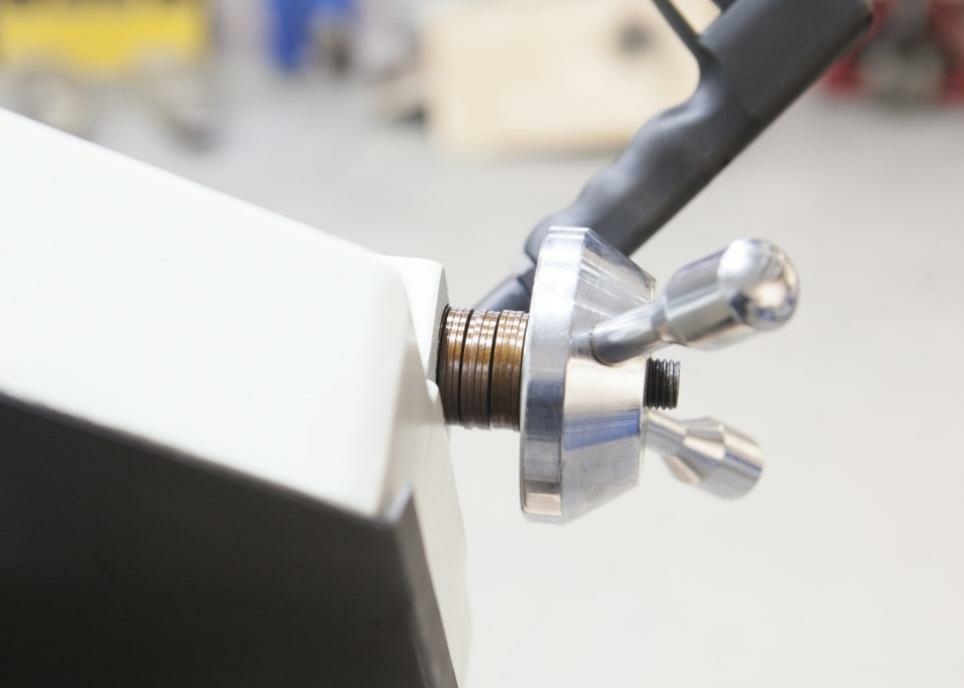

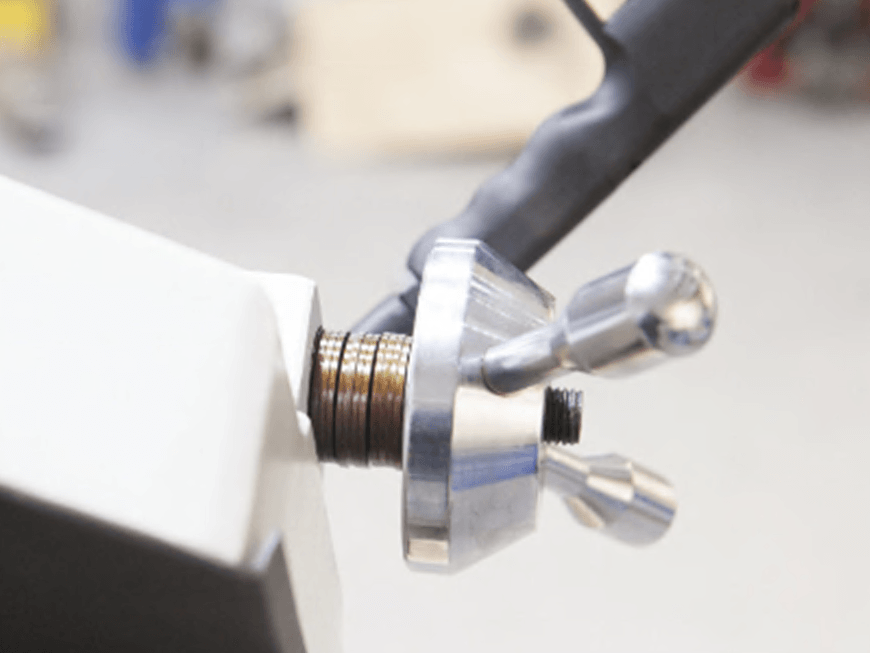

	Маховик ручного натяжения ленты

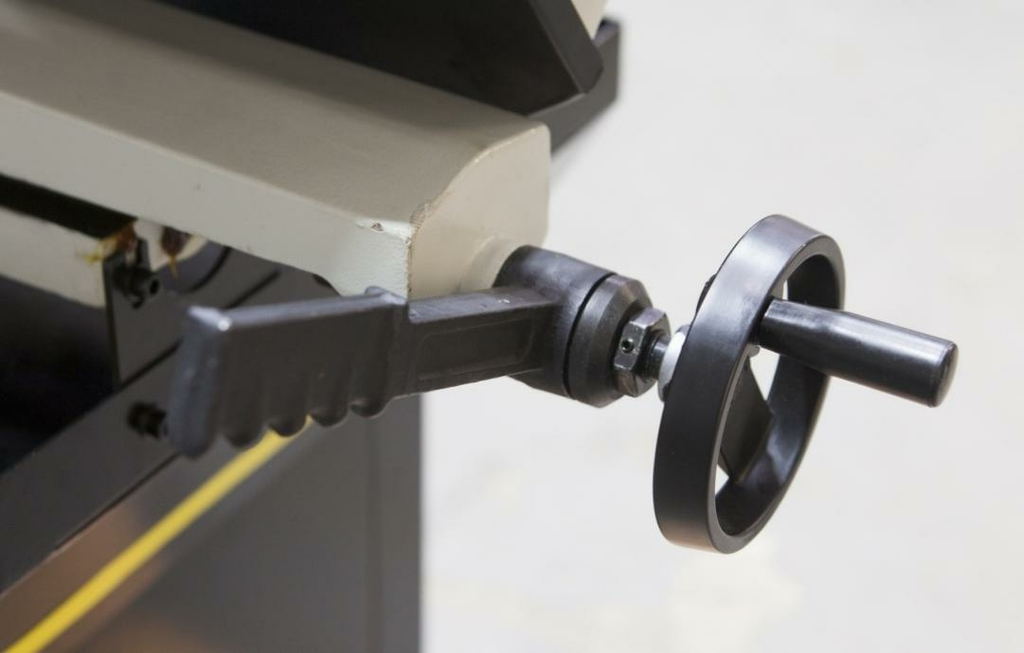

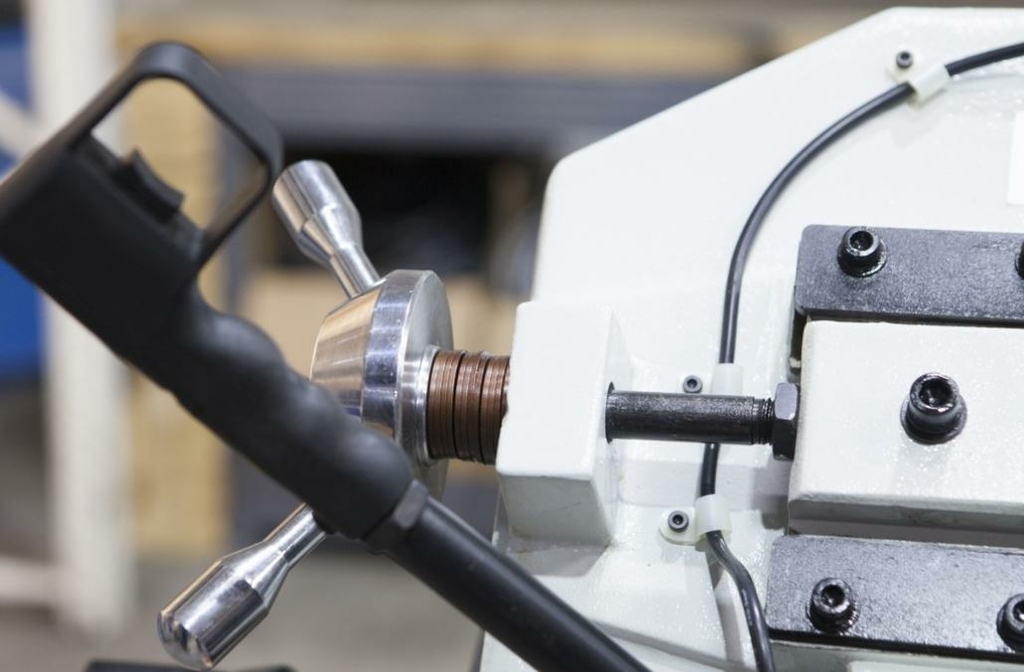

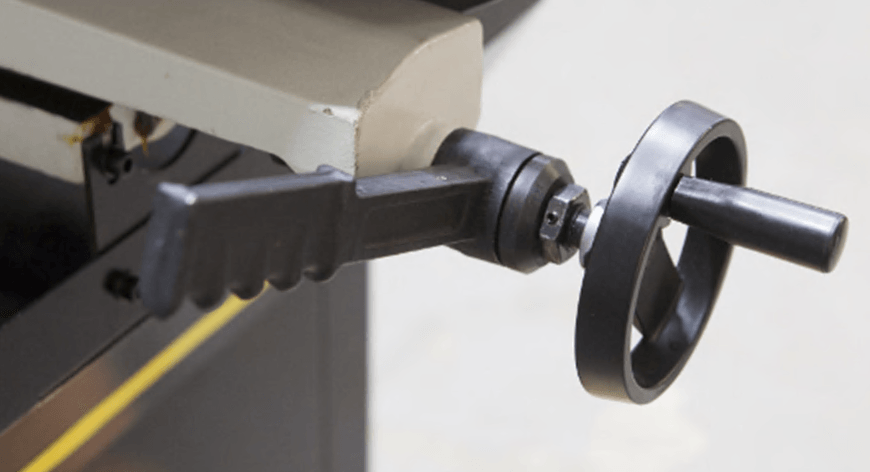

	Маховик тисков и рычаг быстрой доводки

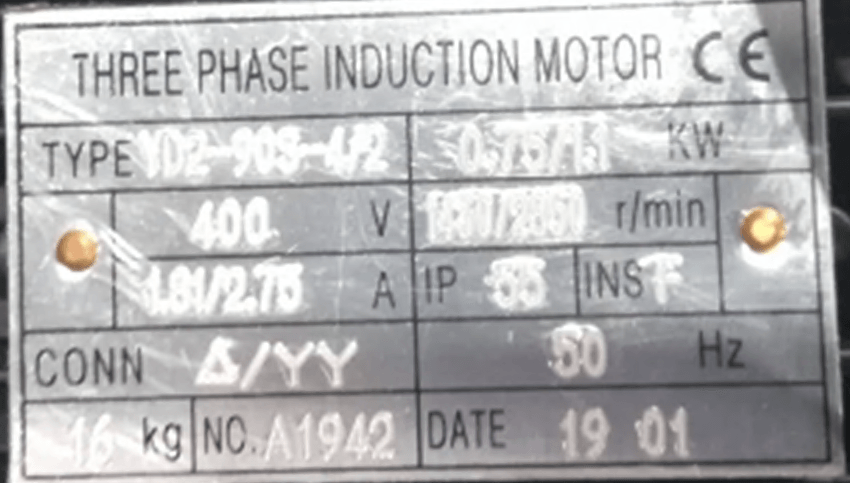

	Шильдик двигателя

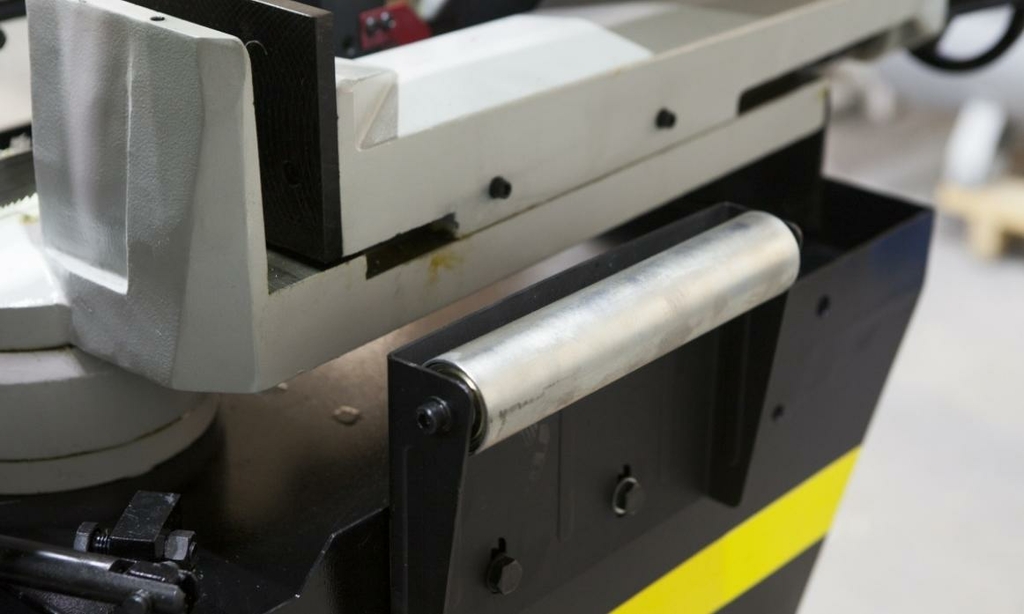

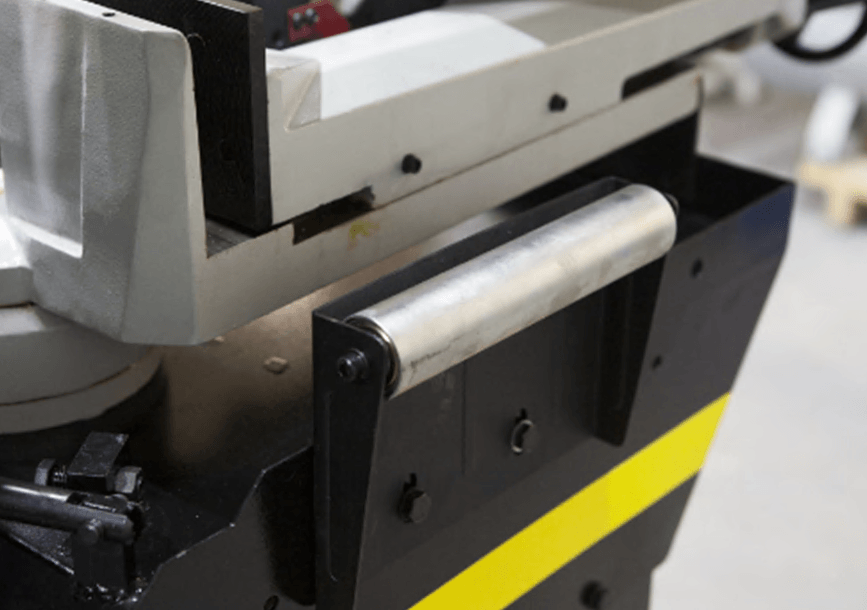

	В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам.

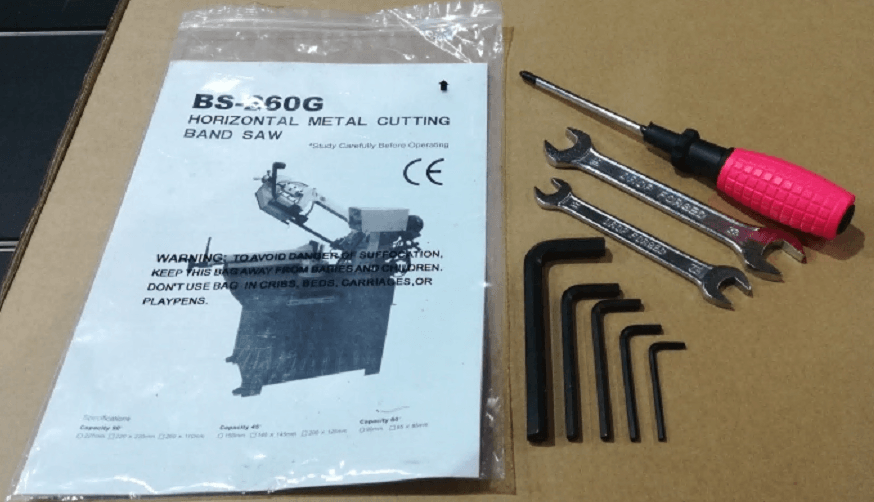

	В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников.

• Габариты, мм 1460х720х1100
• Масса нетто/ брутто, кг 190/263
• Мощность двигателя, кВт 1.1
• Угол поворота от 0° до 60°
• Привод Зубчатый
• Скорость движения полотна, м/мин 36.72
• Размер полотна, мм 27x0.9x2455
• Макс. размер круглого профиля, 90°, мм 227
• Макс. размер круглого профиля, +45°, мм 150
• Макс. размер круглого профиля, +60°, мм 90
• Макс. размер прямоугольного профиля, 90°, мм 230x190
• Макс. размер прямоугольного профиля, +45°, мм 150x125
• Макс. размер прямоугольного профиля, +60°, мм 85x85
