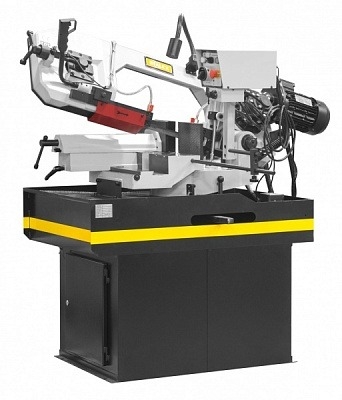

Станок ленточнопильный Stalex BS-315GD (388122/GD)

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Особенности Stalex BS-315GD (388122/GD)

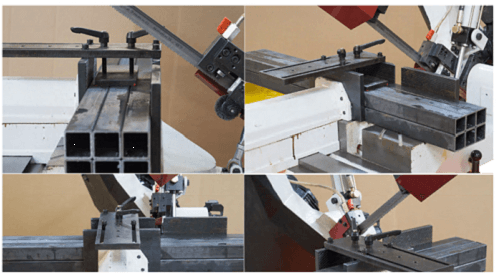

	Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

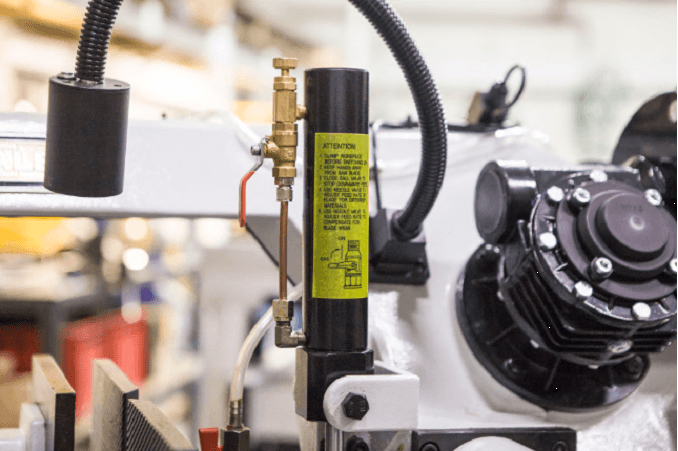

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

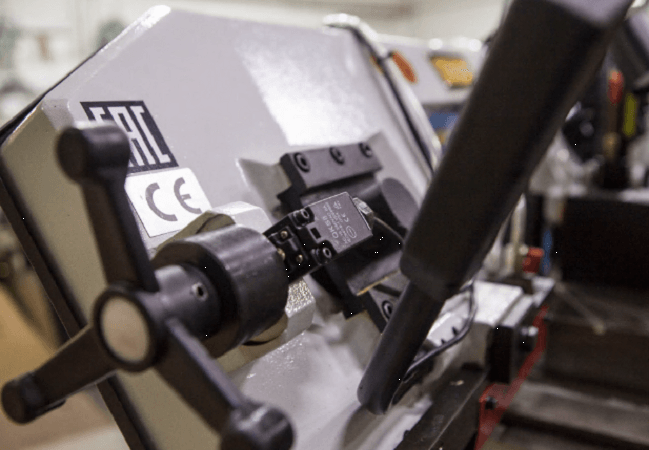

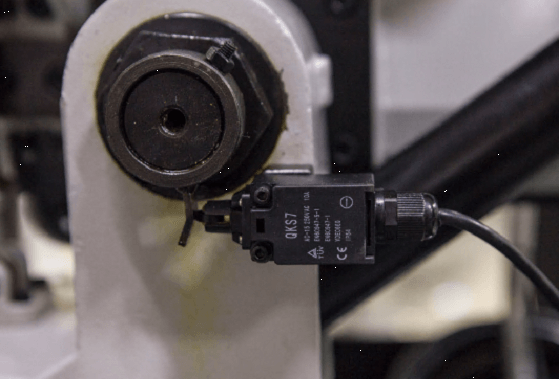

	Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

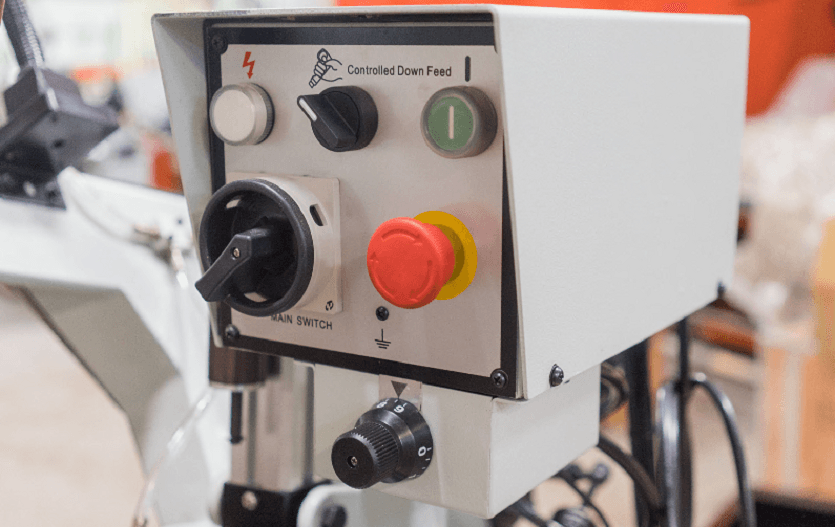

	Панель управления

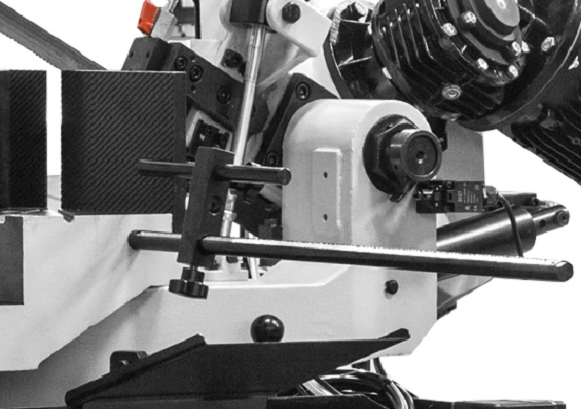

	Мерный упор 500 мм
	Жёсткая литая рама станка гасит вибрации

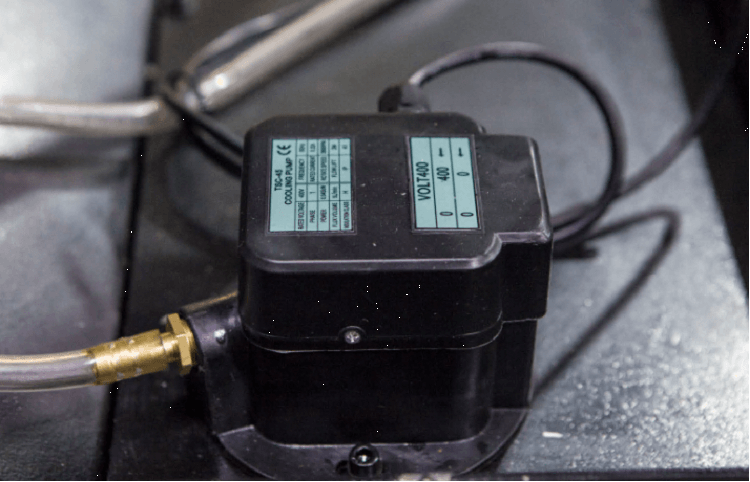

	Помпа для подачи СОЖ

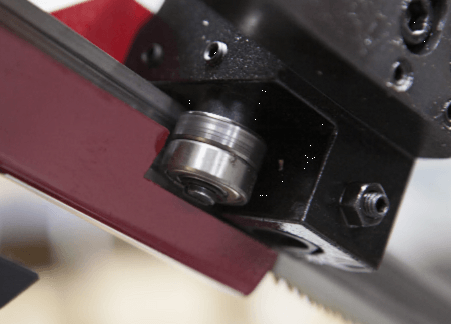

	Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

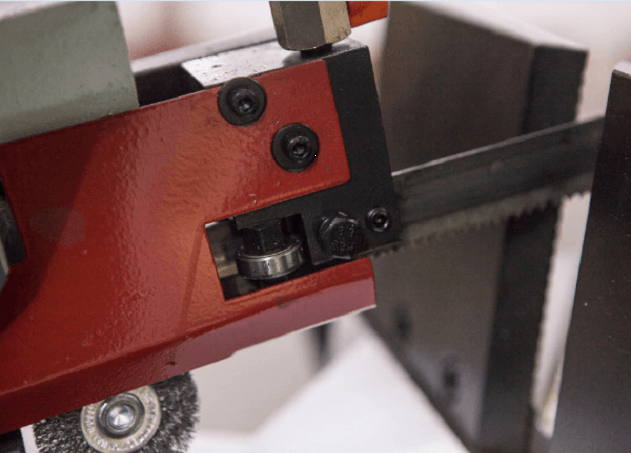

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.

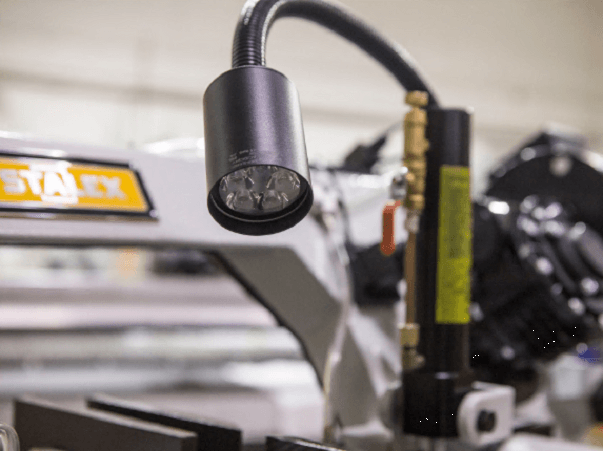

	Лампа освещения в стандартной комплектации

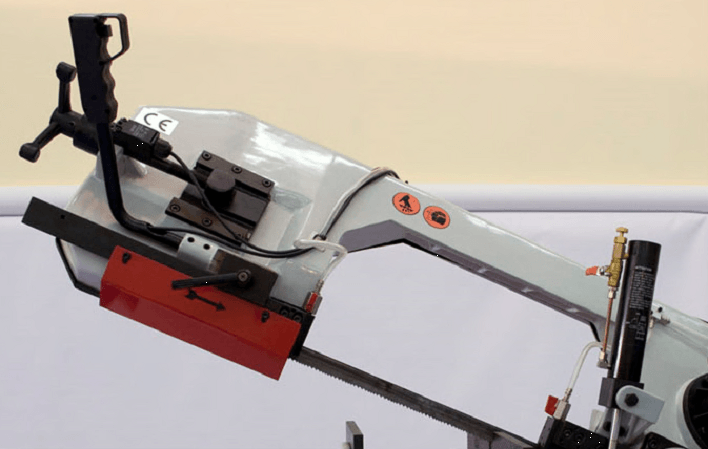

	Механическое натяжение полотна

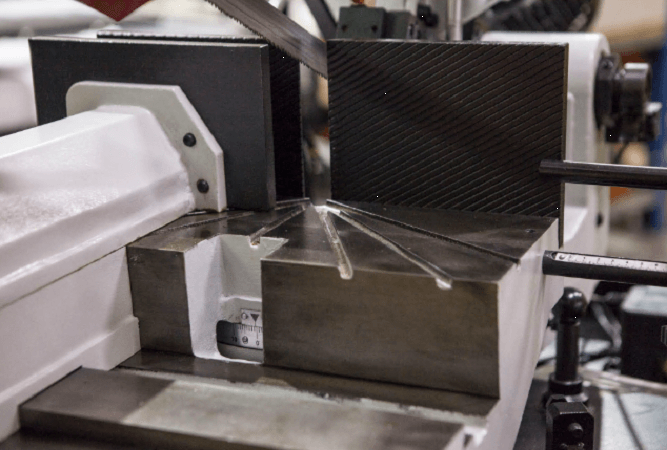

	Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале.

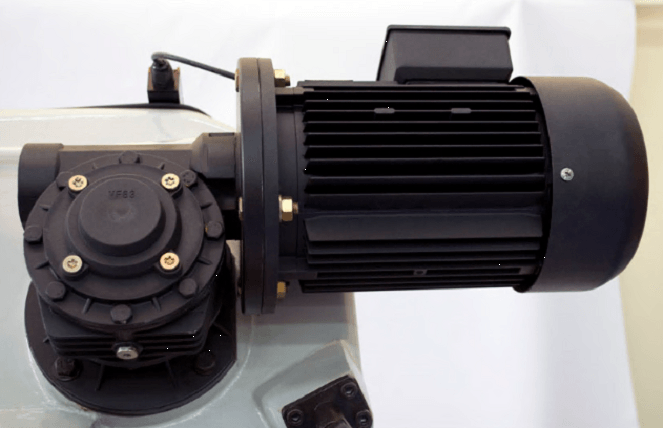

	Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный)

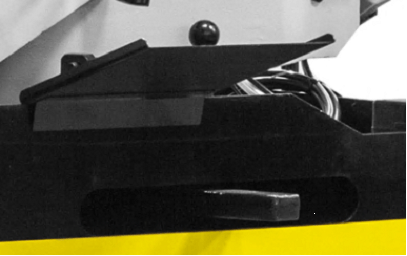

	В стандартной комплектации – лоток для приёма коротких заготовок.

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Основные элементы cтанка Stalex BS-315GD:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации

• Опускание рамы осуществляется под собственным весом

• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)

• Тиски механические с ручным зажимом

• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Технические характеристики Stalex BS-315GD (388122/GD)

Комплект Stalex BS-315GD (388122/GD)

• Габариты, мм 1630х870х970/720х560х600
• Мощность двигателя, кВт 0.75/1.1
• Угол поворота от -45° до +60°
• Привод Зубчатый
• Скорость движения полотна, м/мин 40, 80
• Размер полотна, мм 27х0.9х2825
• Макс. размер круглого профиля, 90°, мм 255
• Макс. размер круглого профиля, +45°, мм 230
• Макс. размер круглого профиля, +60°, мм 150
• Макс. размер прямоугольного профиля, 90°, мм 315x190
• Макс. размер прямоугольного профиля, +45°, мм 210х190
• Макс. размер прямоугольного профиля, +60°, мм 130х150
• Макс. размер круглого профиля, -45°, мм 230
• Макс. размер прямоугольного профиля, -45°, мм 210х190
