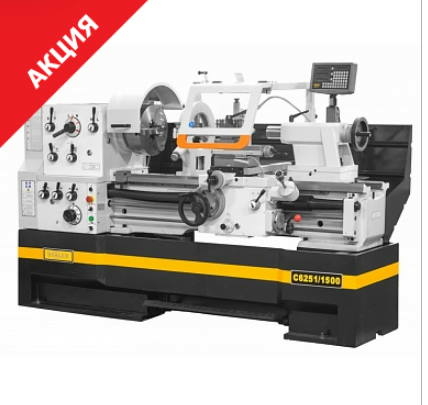

Станок токарно-винторезный STALEX C6251/1500

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• Изготовлен по стандартам СЕ;
• Электрокомпоненты Siemens

Технические характеристики

Комплект поставки:

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
• 4-х позиционный резцедержатель;
• 4-х кулачковый патрон Ø350 мм;
• Планшайба Ø 450 мм;
• Подвижный люнет Ø16-95 мм
• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Вращающийся центр МТ-5
• Переходная втулка МТ-5;
• Защитный экран патрона с концевым выключателем;
• УЦИ по трем осям(Sino);
• Конусная линейка;
• Джойстик ускоренного перемещения по 2-м осям;
• Регулируемые опоры станины;
• Задняя защитная стенка;
• Ножной тормоз шпинделя с концевым выключателем;
• Система подвода СОЖ;
• Лампа местного освещения LED;
• Инструкция по эксплуатации
• Инструмент для обслуживания в инструментальном ящике

• Габариты, мм 2840x1150x1430
• Мощность двигателя, кВт 7.5
• Конус шпинделя MT-7
• Напряжение питания, В 380
• Частота вращения шпинделя, об/мин 25-1600
• Диаметр обточки над станиной, мм 510
• Диаметр обточки над поперечным суппортом, мм 305
• Расстояние между центрами, мм 1500
• Трехкулачковый патрон, мм 315
• Продольная подача, мм/об 0.059-1.646 (35)
• Проходное отверстие шпинделя, мм 80
• Ход поперечного суппорта, мм 316
• Макс. размер резца, мм 25x25
• Метрическая резьба, мм/об 0.2-14 (47)
• Дюймовая резьба, TPI 2-112 (60)
• Конус пиноли задней бабки MT-5
• Ход пиноли задней бабки, мм 180
• Расстояние между направляющими, мм 350
• Присоединение шпинделя, Camlock D1-8 (DIN 55029)
• Поперечная подача, мм/об 0.020-0.573 (42)
• Модульная резьба, МР 0.1-7 (34)
• Питчевая резьба, DP 4-112 (50)
• Диаметр пиноли задней бабки, мм 75
• Диаметр неподвижн./подвижн. люнета, мм 19-165/16-95
