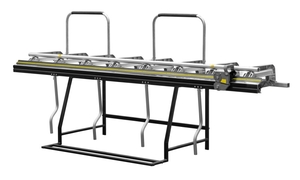

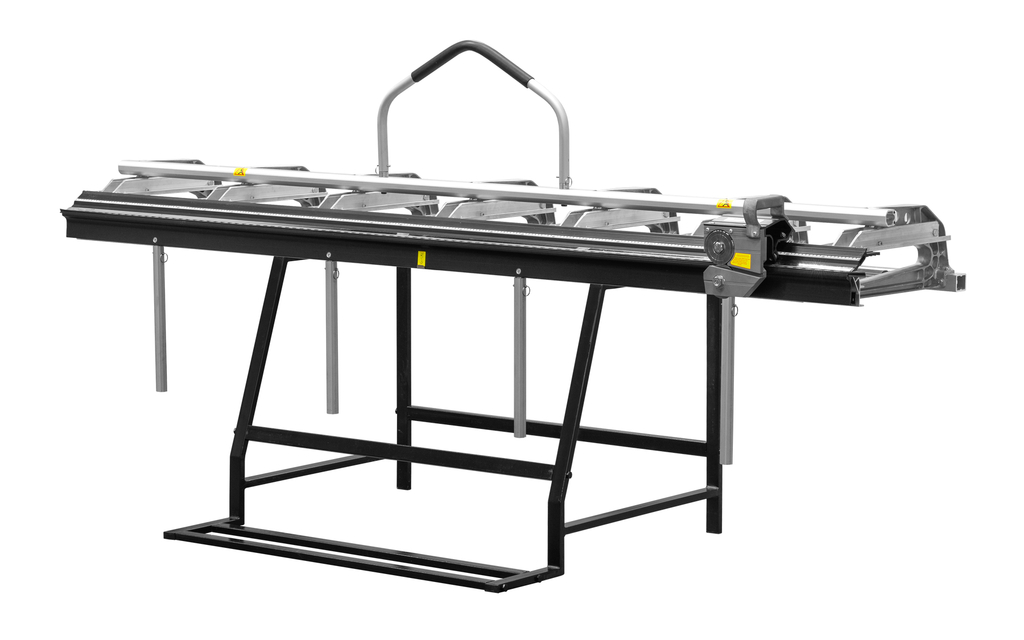

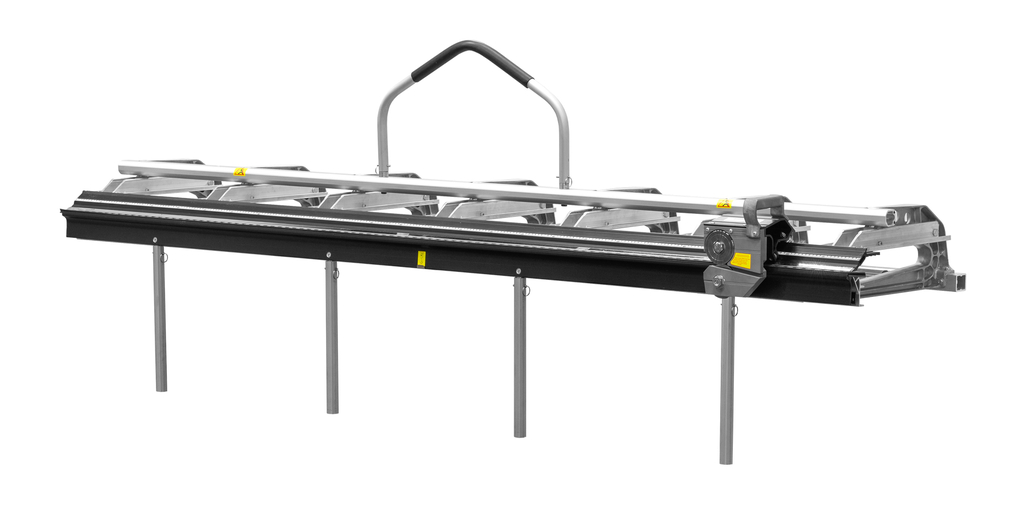

Мобильный непроходной листогиб STALEX MAX 20 (102694R - 2,2 м)

• Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
• Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
• Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей

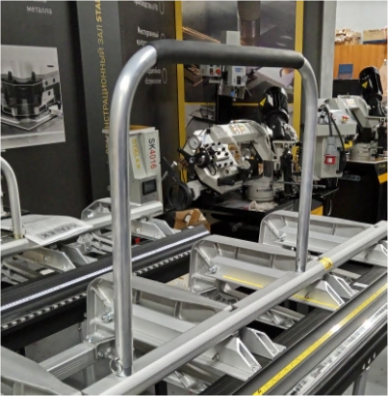

• Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
• Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
• Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
• Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
• К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:
• Угломер – обеспечивает повторяемость гиба изделий на необходимый угол

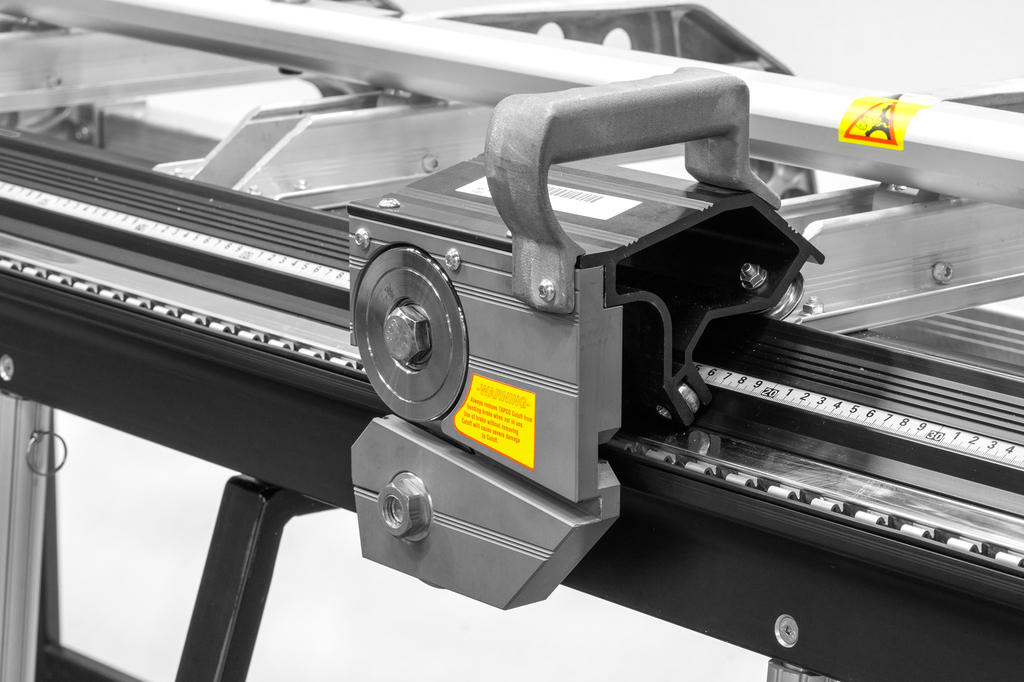

  - Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)

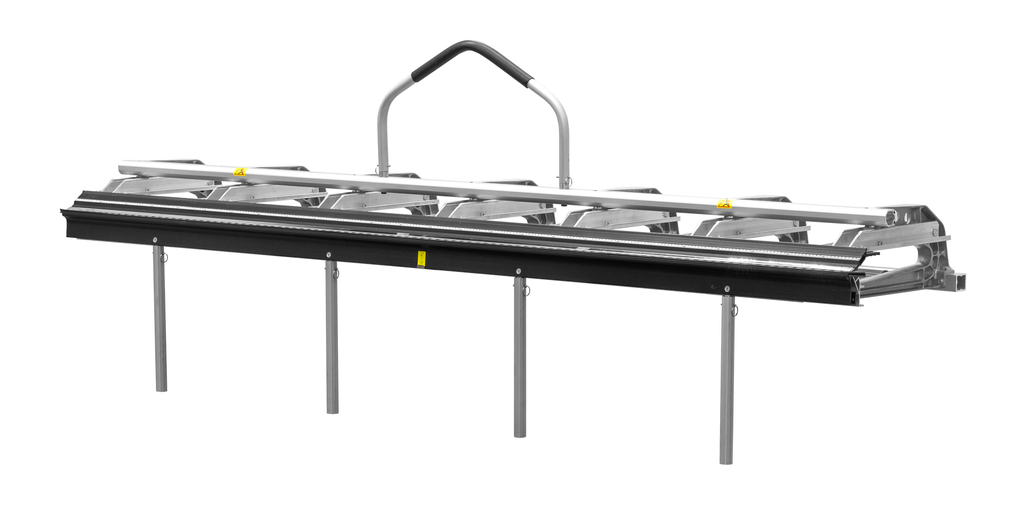

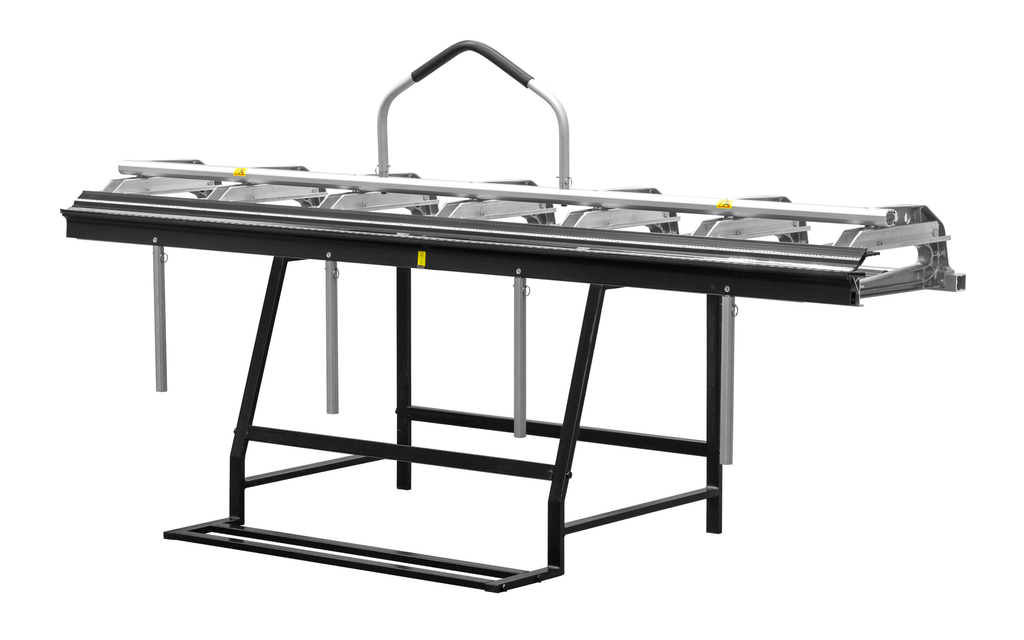

  - Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления

  Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.

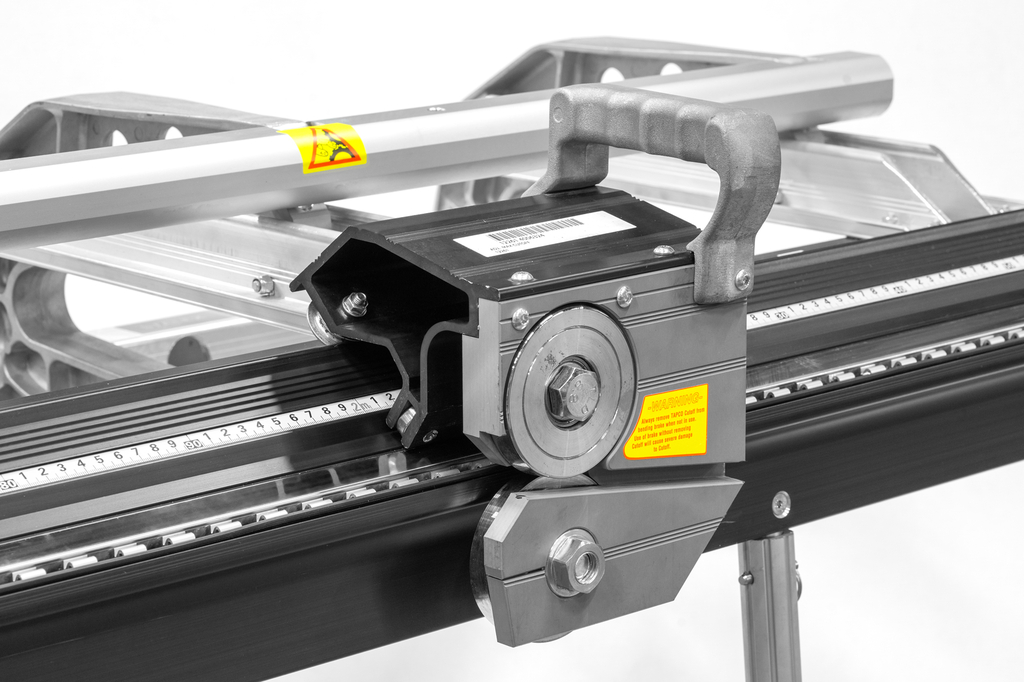

  Резка металла производится с помощью специального устройства: роликового ножа (опция).
  Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.

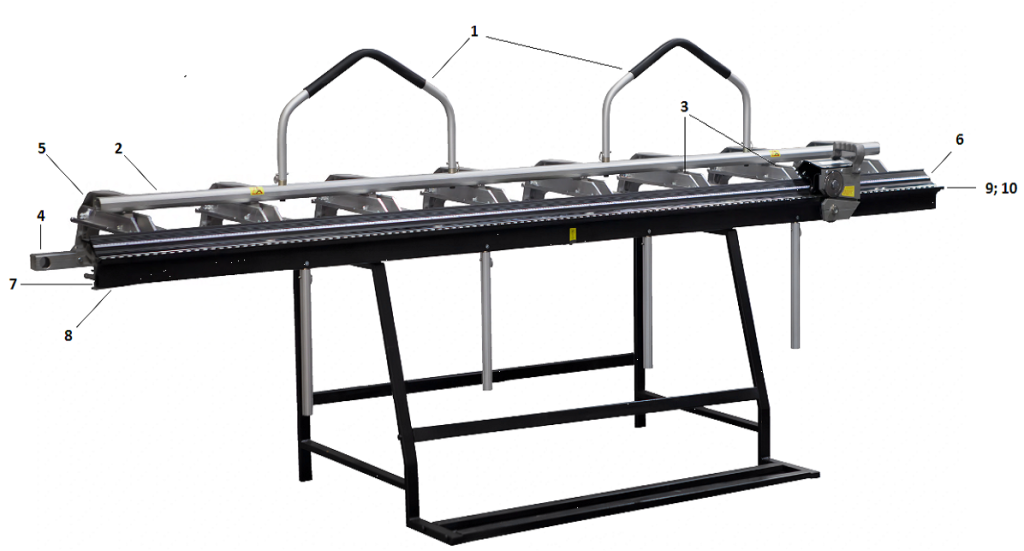

ОСНОВНЫЕ УЗЛЫ

Технические характеристики листогиба STALEX MAX 20 2.2 метра

	STALEX MAX 20 2.2 метра
Рабочая длина:	2200мм
Оцинкованная сталь (с пределом прочности σв <400 MРa):	0,7мм
Алюминий:	1,0мм
Медь:	0,8мм
Цинк:	0,8мм
Максимальный угол гибки:	180º
Глубина подачи материала:	480мм
Габаритные размеры:	2300х620х240 мм
Масса нетто (без стойки):	65кг
Масса нетто (со стойкой стационарной россия)	80кг
Масса нетто (со стойкой стационарной россия)	95кг

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.

На станке запрещено гнуть сразу несколько заготовок, а также не листовые материалы: сетка рабица, сварная решетка и т.д. Запрещено фиксировать станок в закрытое положение при явно большом усилие на верхнюю ручку (что неизбежно приведёт к преждевременному износу фиксирующей планки, гибочной планки, стержней и шарниров), необходимо проверить регулировку шарниров (прижимных кулачков) не должно быть чрезмерного усилия при закрытии прижимной упорной планки.

Фото	Описание
	Эргономичные ручки с прорезиненным покрытием
	Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки

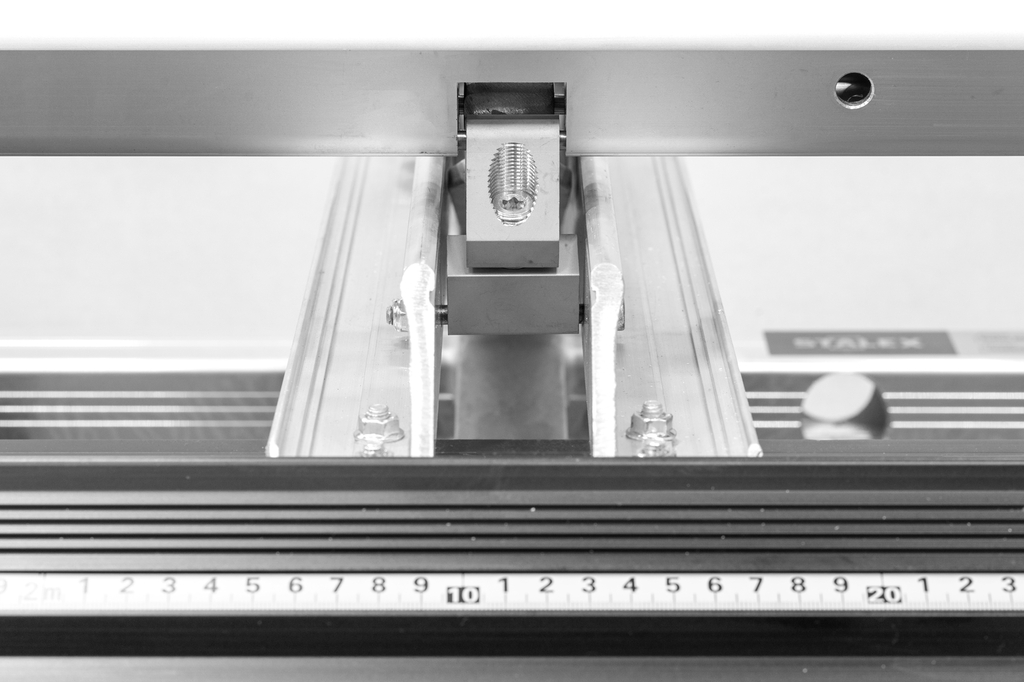

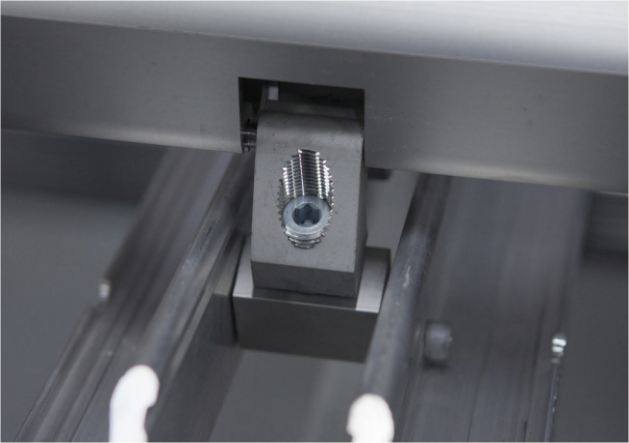

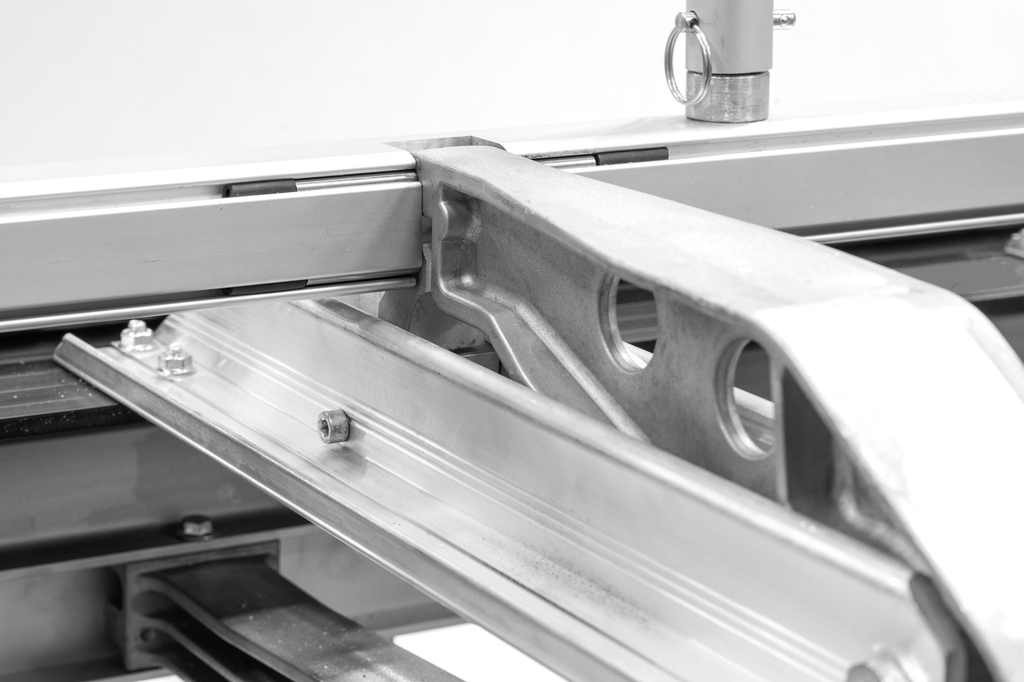

	Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R

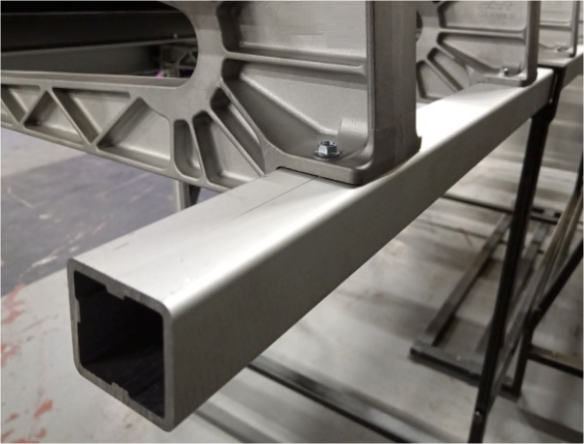

	Планка основание для размещения основных деталей (F-образных опор)

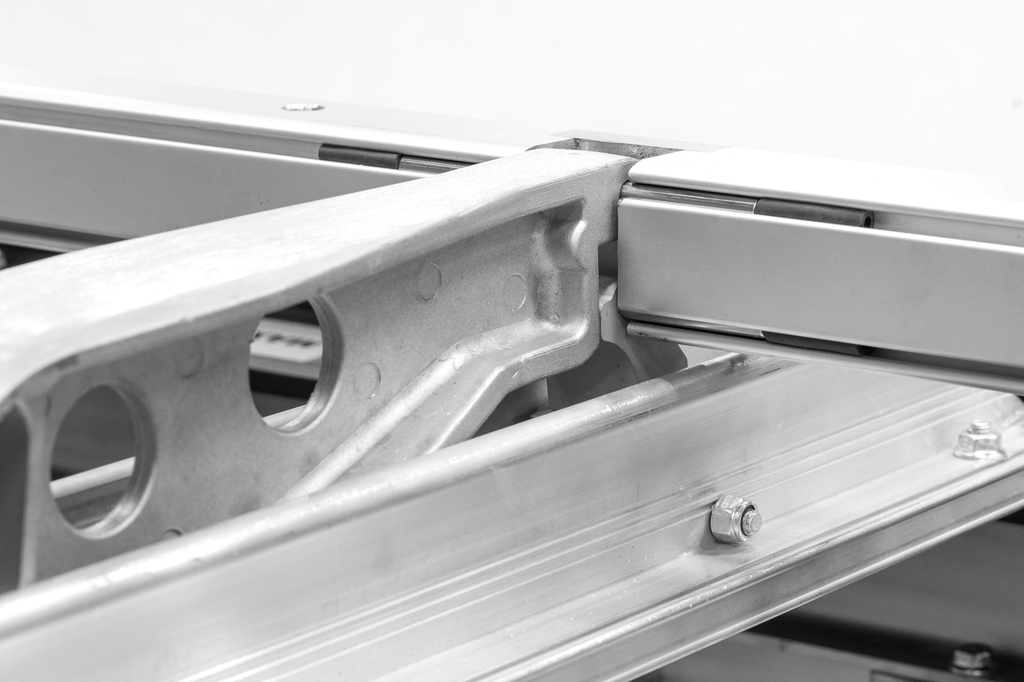

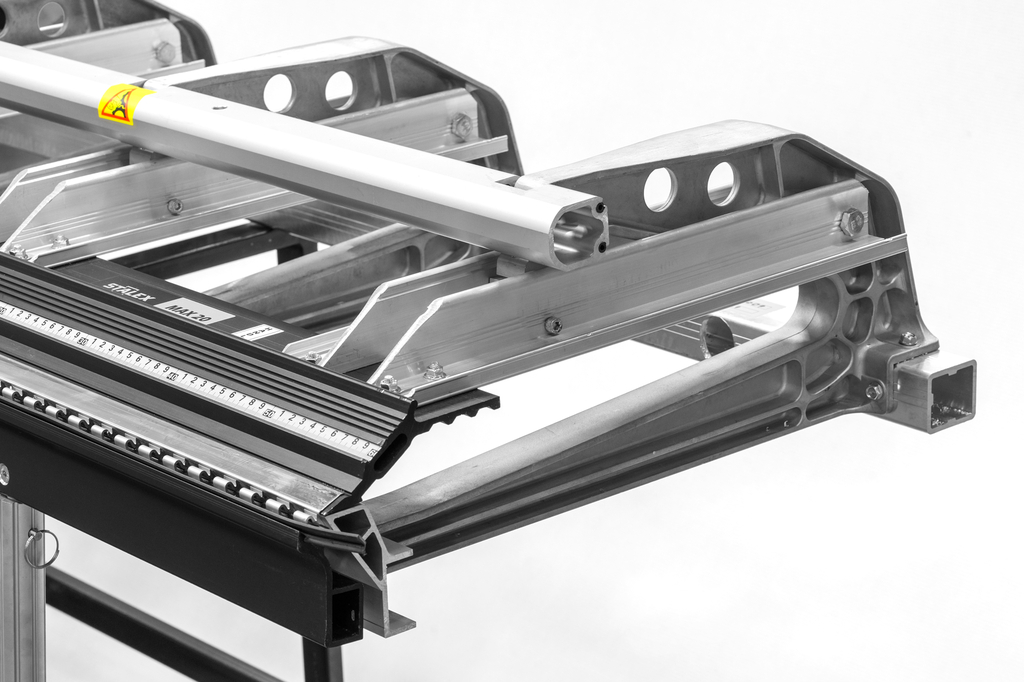

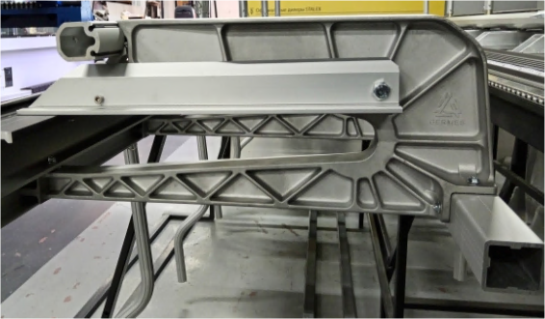

	Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью

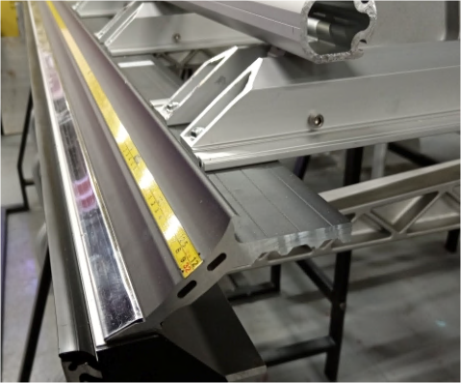

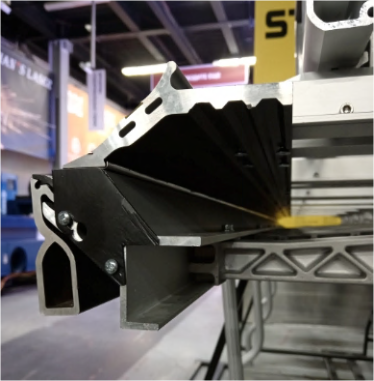

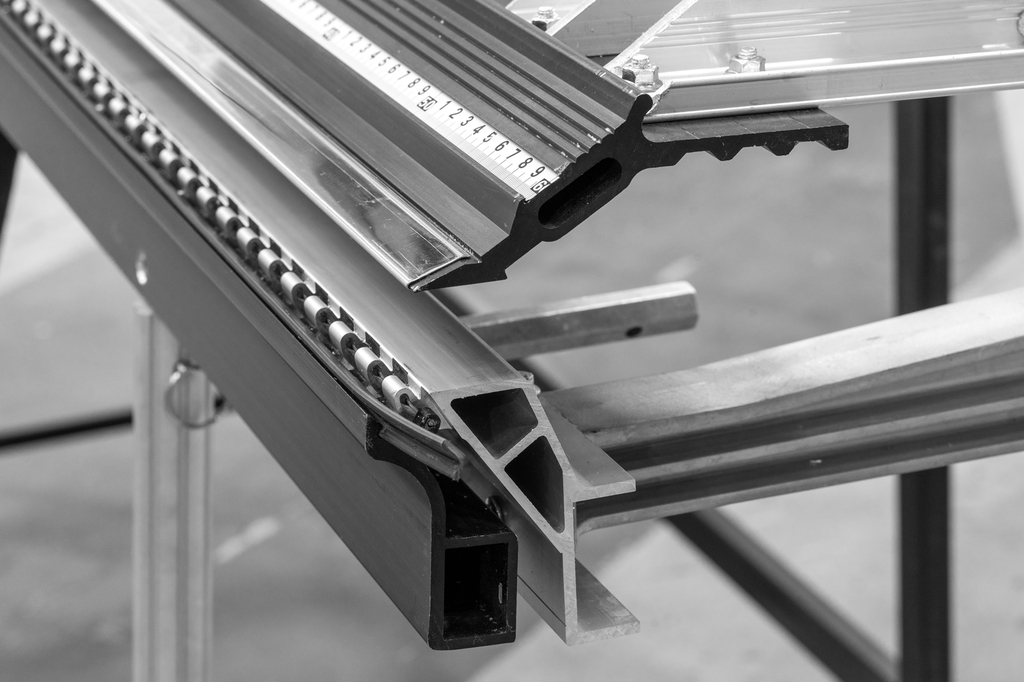

	Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком.

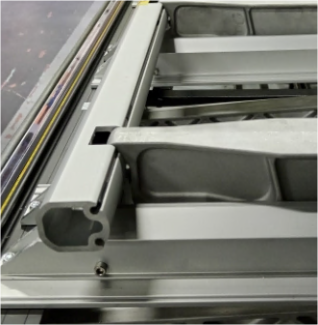

	Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной).

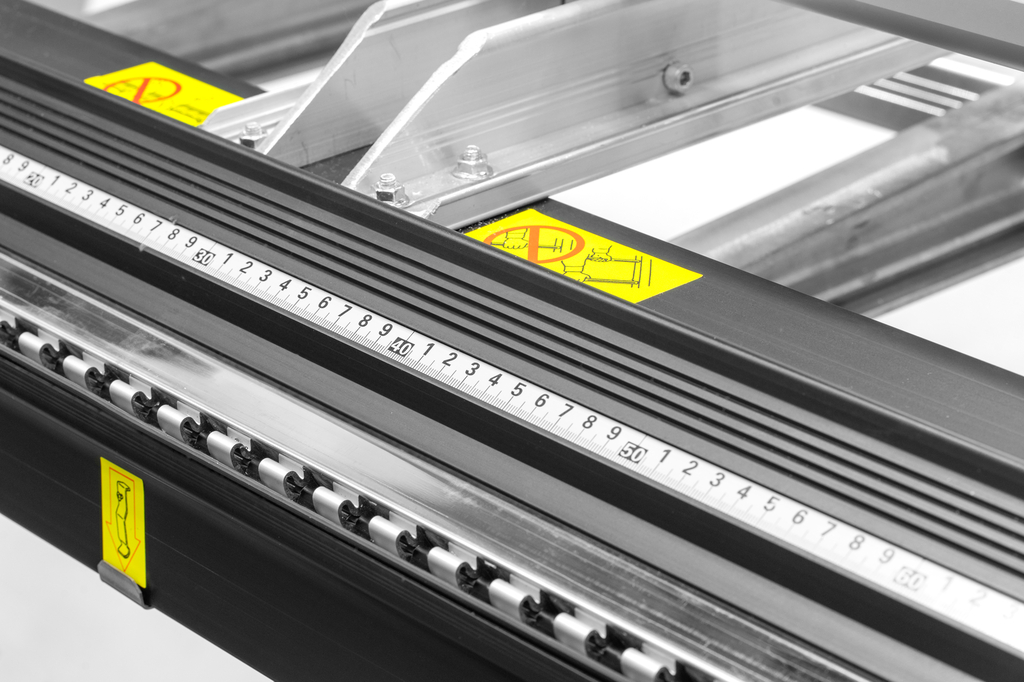

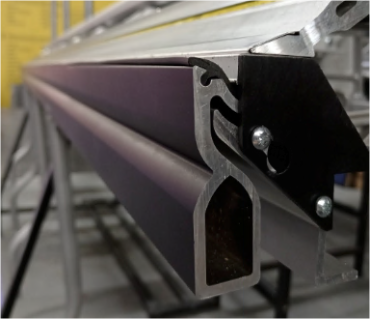

	Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов.

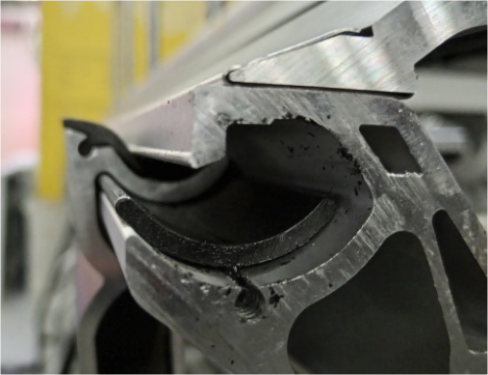

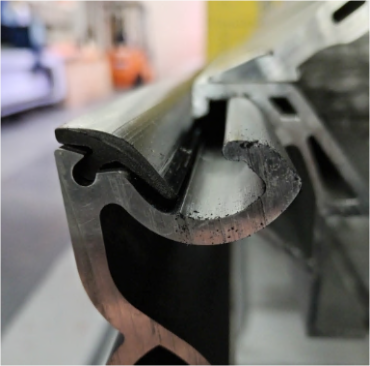

	Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов.
	Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах.

Наименование	Артикул
Ручка верхняя для станка supermax	14414R
Планка фиксирующая для станка supermax	14682R/14295R 10458.R 14297R 10464R/14298R
Прижимной кулачок в комплекте 14950 (нового образца)	14950R
Планка задняя несущая для станка supermax
Опора f-образная для станка supermax	13144R
Планка прижимная упорная для станка supermax	14422R 14423R 14424R 14425R
Планка нижняя прижимная для станка supermax	14383R 14384R 14385R 14386R
Планка верхняя прижимная для станка supermax	14390R 14391R 14392R 14393R
Полоса виниловая для станка supermax	14266R 14267R 14268R 14335R
Вставка виниловая для станков серии SuperMax (1 м.)	102629R
