Мобильный непроходной листогиб STALEX SUPERMAX 2.6 (102847R)

Мобильный непроходной листогиб STALEX SUPERMAX 2.6 (102847R) представляет собой новое поколение профессионального гибочного оборудования, сочетающее передовые технологии с исключительной надежностью. Эта модель с рабочей длиной 2600 мм разработана для предприятий, требующих высокоточной обработки металла при максимальной мобильности.

Технологические преимущества SUPERMAX 2.6

Инновационные особенности

• Усовершенствованная система точной регулировки угла гибки (±0,3°)
• Новый запатентованный механизм прижима с равномерным распределением усилия
• Усиленная конструкция рамы с антидеформационной защитой
• Система быстрой смены инструмента Quick-Change 2.0

Производственные характеристики

• Максимальная толщина листа: 2,0 мм (сталь), 3,0 мм (алюминий)
• Скорость работы: до 20 циклов в минуту
• Минимальная высота борта: 15 мм
• Встроенный цифровой угломер с памятью параметров

Сравнение с предыдущими моделями

Улучшенные показатели

Коммерческие преимущества

Экономическая эффективность

• Срок окупаемости: 5-9 месяцев
• Экономия электроэнергии до 25% благодаря оптимизированной механике
• Снижение затрат на обслуживание на 40%
• Увеличение производительности на 35%

Бизнес-возможности

• Расширение ассортимента производимой продукции
• Выполнение премиальных заказов с высокой точностью
• Сокращение производственного цикла
• Конкурентное преимущество на рынке

Комплектация и сервис

Стандартная поставка

• Основной станок с базовой оснасткой
• Набор профессиональных матриц (5 профилей)
• Цифровой измерительный комплект
• Эргономичный инструмент для обслуживания

Дополнительные опции

• Расширенный набор оснастки (12 профилей)
• Мобильная платформа с электроподъемником
• Программное обеспечение для расчета параметров гибки
• Годовой контракт на сервисное обслуживание

Рекомендации по применению

Оптимальные сферы использования

• Производство вентиляционных систем премиум-класса
• Изготовление фасадных и кровельных элементов
• Серийное производство металлоконструкций
• Выполнение специализированных заказов

Станок для гибки листового металла Stalex SUPERMAX предназначен для изготовления металлических изделий различного назначения. Это оборудование для гибки и резки листового металла имеет одну важную особенность – это лёгкий и мобильный станок, его можно использовать непосредственно на месте работ, легко перемещая станок на объекте, при этом станок имеет очень высокое качество гибки.

• Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
• Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
• Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
• На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°

Плюсы станков Stalex MAX 20

• Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
• Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
• Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
• Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
• Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
• Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
• Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
• К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:

- Угломер – обеспечивает повторяемость гиба изделий на необходимый угол
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления


Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.

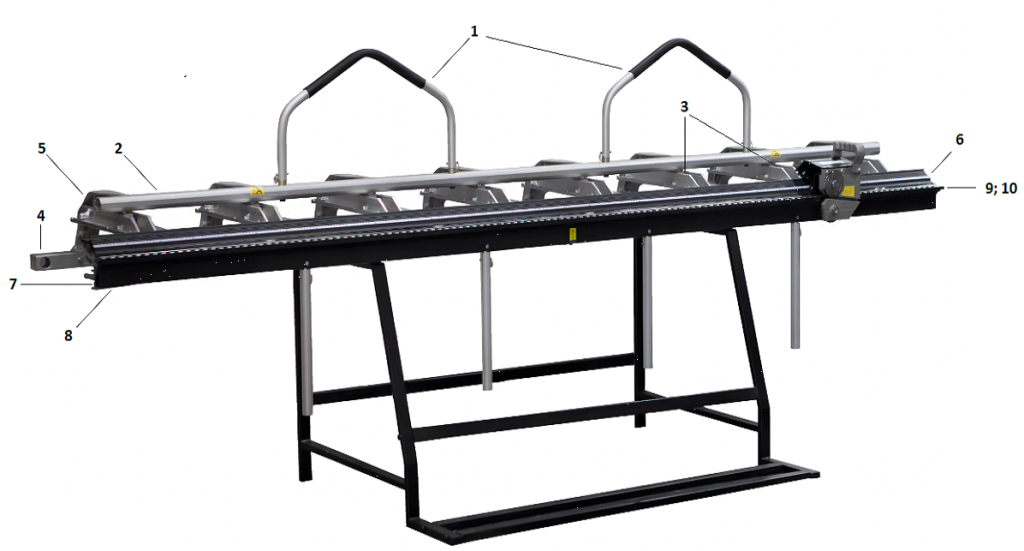

ОСНОВНЫЕ УЗЛЫ

Фото	Описание

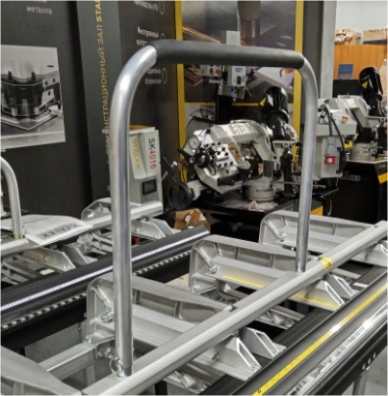

	Эргономичные ручки с прорезиненным покрытием
	Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки

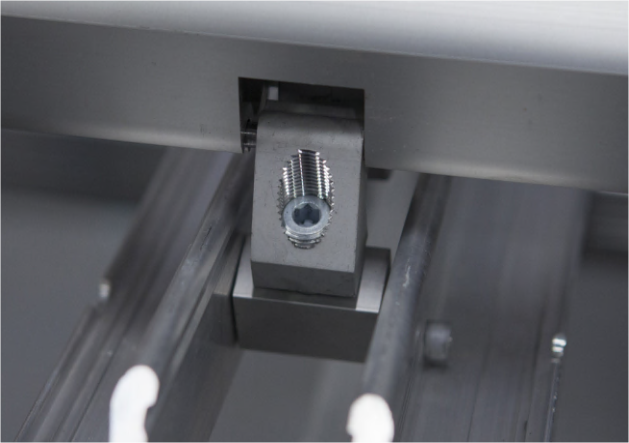

	Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R

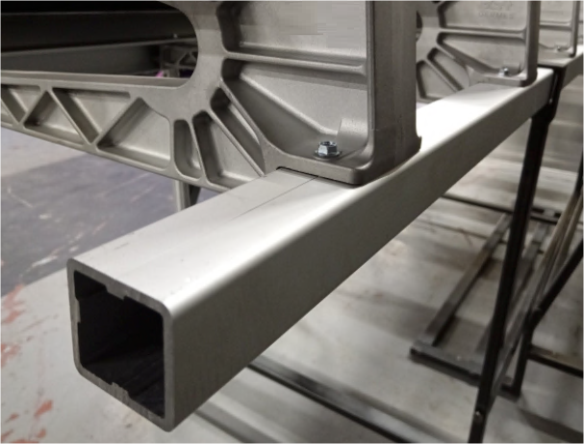

	Планка основание для размещения основных деталей (F-образных опор)

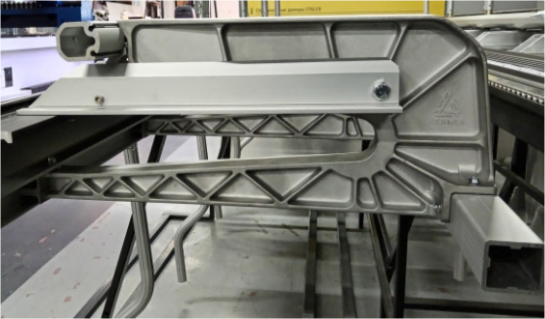

	Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью

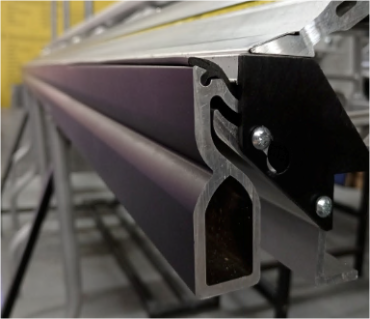

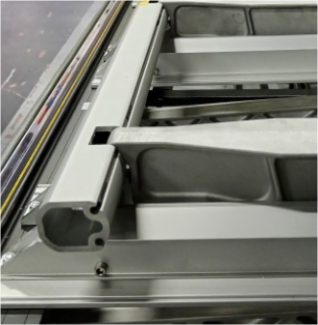

	Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком.

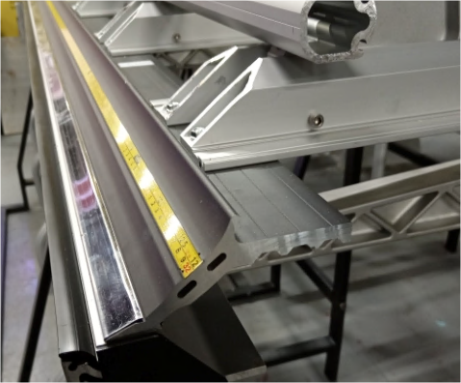

	Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной).

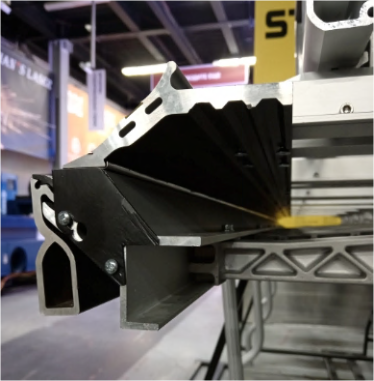

	Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов.

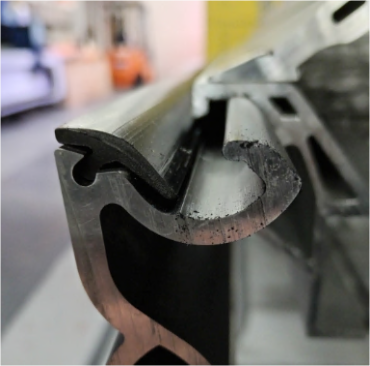

	Полоса виниловая соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов.

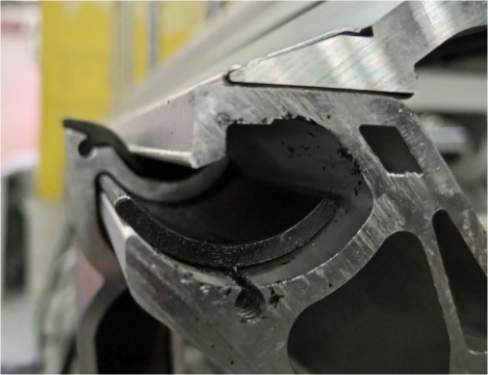

	Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах.

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
На станке запрещено гнуть сразу несколько заготовок, а также не листовые материалы: сетка рабица, сварная решетка и т.д. Запрещено фиксировать станок в закрытое положение при явно большом усилие на верхнюю ручку (что неизбежно приведёт к преждевременному износу фиксирующей планки, гибочной планки, стержней и шарниров), необходимо проверить регулировку шарниров (прижимных кулачков) не должно быть чрезмерного усилия при закрытии прижимной упорной планки.

• Максимальная толщина листа, мм 1.0
• Максимальная рабочая длина, мм 2600
• Максимальный угол гибки 180°
