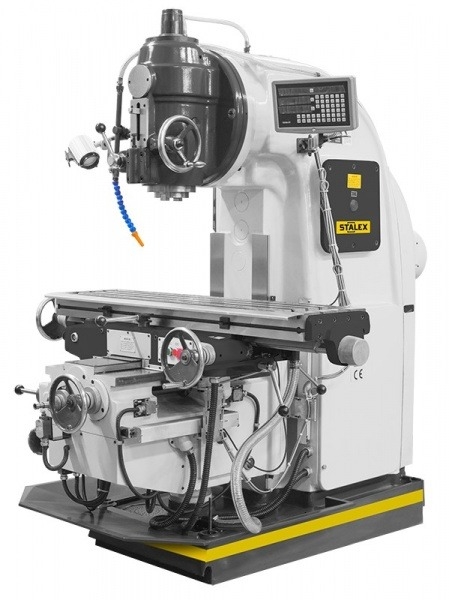

Станок вертикально-фрезерный Stalex X5032A

Вертикально-фрезерный станок Stalex X5032A предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми и другими фрезами - используются для обработки плоскостей, наклонных плоскостей, пазов, шестерен и т.д. Охлождение подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту.
Обработка винтовой поверхности доступна при установке делительной головки и подключении вала передачи делительной головки к продольному ходовому винту передачи рабочего стола. Обработка кулачков и дуговых пазов доступна при установке поворотного стола. Станок X5032A  используется в таких областях, как: ремонтные станции, крупные заводы и так далее.

Особенности станка

	Универсальность Поворот головки на угол ± 45° влево/вправо
	Простота управления Цифровая индикация по осям X/Y/Z
	Автоматизация Автоматизированный ход стола по осям X, Y, Z
	Штатная система подачи СОЖ Встроенное устройство подвода СОЖ и поддон для сбора стружки
	Качество Электрокомпоненты Schneider electric
	Стандарт СЕ

Преимущества STALEX X5032A

• Изготовлен из высококачественного чугуна и стали
• Усиленные упорные подшипники шпинделя
• Поворот головки на угол ± 45° влево/вправо
• Централизованная смазка стола
• Автоматизированный ход стола X, Y, Z
• ШВП по осям X/Y
• Встроенное устройство подвода СОЖ
• Лампа местного освещения
• Изготовлен по стандарту СЕ

Технические характеристики STALEX X5032A

Комплект поставки

1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям

• Габариты, мм 1900х1670х1960
• Мощность двигателя, кВт 7.5
• Размер стола, мм 1320x320
• Конус шпинделя ISO50 (7:24)
• Напряжение питания, В 380
• Ход стола по оси Х, мм 700 (680 auto)
• Ход стола по оси Y, мм 255 (240 auto)
• Ход стола по оси Z, мм 350 (330 auto)
• Макс. диаметр сверления (Ст. 3), мм 50
• Макс. диаметр торцевого фрезерования, мм 100
• Макс. диаметр концевой фрезы, мм 40
• Ход пиноли шпинделя, мм 70
• Сверлильный патрон, мм B16
• Угол наклона фрезерной головки от -45° до +45°
• Расстояние шпиндель-стойка, мм 420
• Расстояние шпиндель-стол, мм 60-410
• Т-образный паз, мм 18 (3)
• Частота вращения верт. шпинделя, об/мин 30-1500
