Станок автоматический двухколонный Stalex TBK-4228B

0.0 (голосов 349)
Артикул: sta271212
1 114 860 + 11149 баллов
Купить в 1 клик
Станок автоматический двухколонный Stalex TBK-4228B
Станок автоматический двухколонный Stalex TBK-4228B
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: STALEX
  • Бесплатная доставка по Москве и Спб (от 300 000₽.)
  • В личном кабинете цена станка ниже.
  • Ваша спец.цена по телефону +7 812 648 24 88

Описание товара

Станок автоматический двухколонный Stalex TBK-4228B - это надежное и эффективное оборудование, которое поможет вам повысить производительность и качество продукции.

Преимущества:

  • Высокая производительность
  • Автоматизированный процесс работы
  • Надежность и долговечность
  • Простота в эксплуатации
  • Гарантированное качество от производителя

Особенности:

  • Двухколонная конструкция для стабильности и точности
  • Автоматическое управление и программируемые настройки
  • Широкий диапазон скоростей и режимов работы
  • Современный дизайн и компактные размеры

Назначение:

Станок Stalex TBK-4228B предназначен для выполнения различных операций по обработке материалов, таких как сверление, фрезерование, растачивание и т.д. Он идеально подходит для промышленных предприятий, мастерских и производственных цехов.

Сферы применения:

Этот станок найдет свое применение в обработке металла, дерева, пластика и других материалов. Он подойдет для производства мебели, металлоконструкций, деталей машин и многих других отраслей промышленности.

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- концевой ограничитель подачи заготовок – 505мм
- мобильная стойка с роликом

Основные элементы

- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Технические характеристики

STALEX TBK-4228B

Артикул

271212

Мощность двигателя

3 кВт (3-х фазный)

Вращение пилы

90 градусов

Привод

гибрид (зубчатый привод + клиноременная передача)

Скорость резания

27, 45, 69 м/мин

Рабочая зона

90°

Круглая заготовка

280 мм

Прямоугольная заготовка

280 х 280 мм

Макс. размер пиления заготовок методом пакетной резки

280 мм

Макс. единичный ход подающих гидравлических тисков

505 мм

Ограничитель подачи заготовок

505 мм

Размеры ленточного полотна

27х0,9х3505 мм

Точность реза по длине отрезаемой заготовки

заявленная погрешность ±0,2 мм. на длину 1000 мм

Точность реза на отклонение по перпендикулярности

заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

*Объём гидравлического бака

75 л

заливать 2/3 по уровню масла

*используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ

36 л заливать 2/3 по уровню СОЖ

Общие размеры станка

2240х1800х1630 мм

Масса

800 кг

Страна производитель

Китай

Гарантия

12 месяцев

Мобильная стойка с роликом

+

Комплект гидравлических прижимов для пакетной резки

+


*Залить чистое гидравлическое масло в бак:  в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),

в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).

Как правило, уровень масла должен находиться в верхней части указателя.



Класс вязкости гидравлического масла расшифровка


По вязкостным свойствам гидравлические масла условно делятся на следующие:

маловязкие - классы вязкости с 5 по 15; средневязкие - классы вязкости 22 и 32; вязкие - классы вязкости с 46 по 150.

Автоматическое управление:

Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:

1)      Переключить переключатель в ручной режим и включить гидравлическую систему

2)      Задать кол-во реза:

верхняя строка отображает кол-во произведённых резов

в нижней строке отображается заданное кол-во резов (число циклов резки)

3)      Установить расстояние подачи, изменив положение ограничительного кольца

4)      Поднять пильную раму в верхнее положение

5)      Затянуть тиски резки, чтобы зафиксировать заготовку

После выполнения всех операций можно начать автоматическую работу



Лоток приёмный

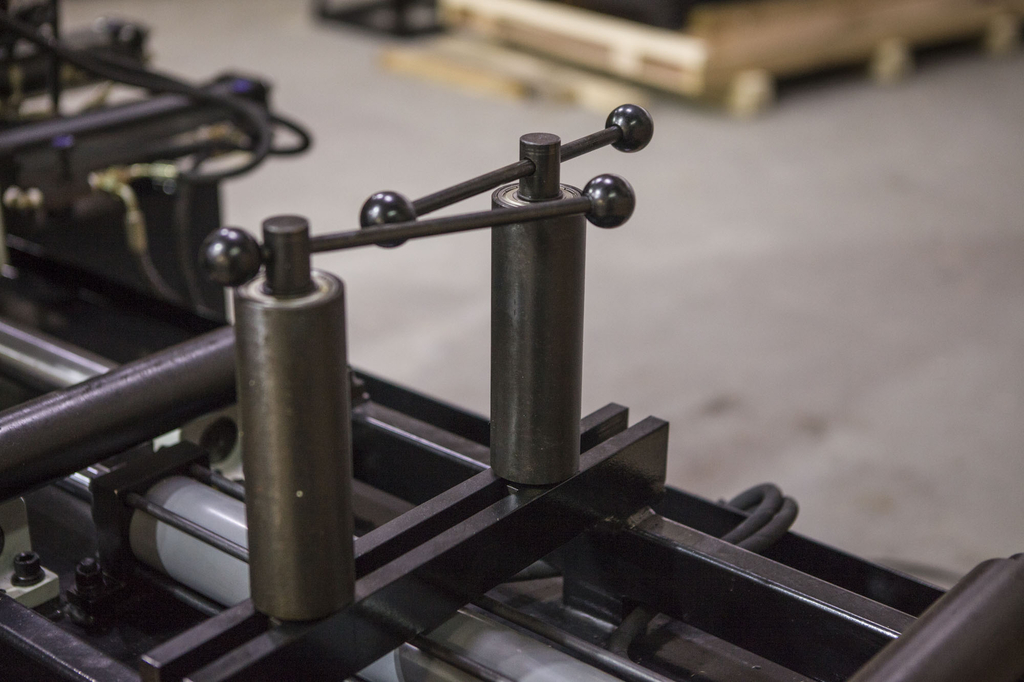

Гидравлические тиски + прижимы для пакетной резки

Два места хранения для гидравлических прижимов (в случае их неиспользования)

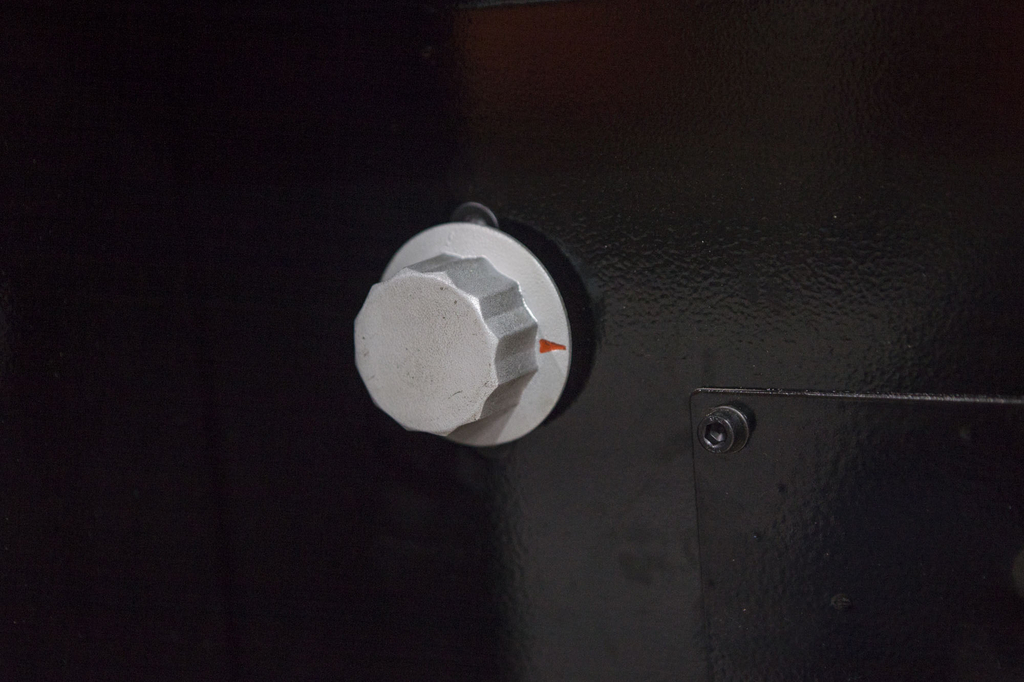

Рычаг (маховик) регулировки скорости опускания рамы

В тумбе станка размещён бак для стружки и слива СОЖ

1.    Колонна с гидроцилиндром

2.   Колонна со скользящей муфтой

Механическое натяжение полотна

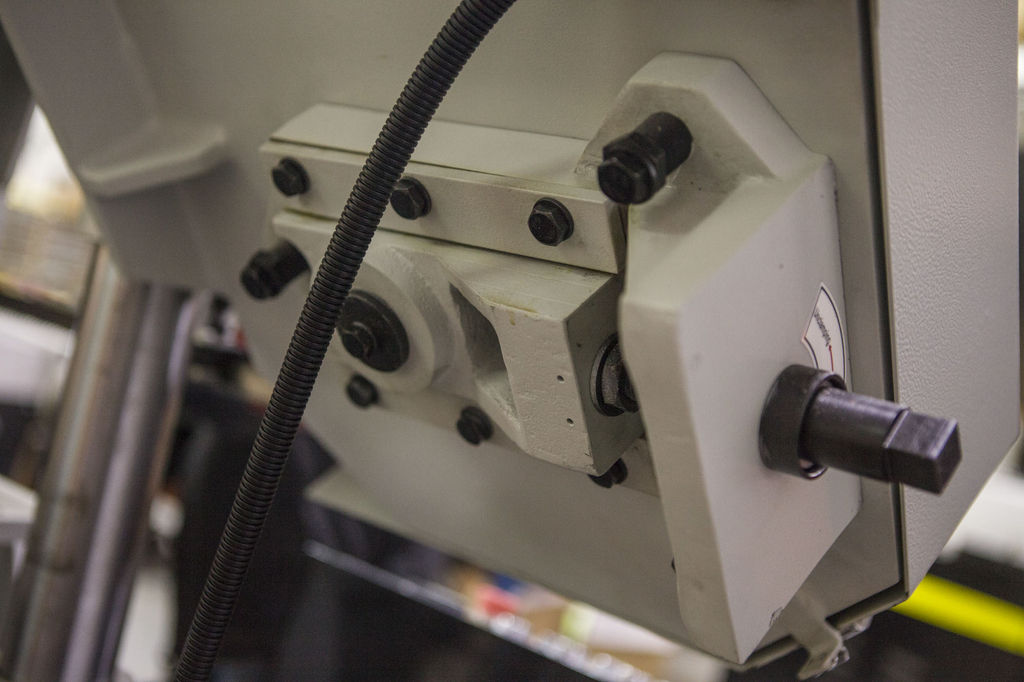

Рычаг регулировки натяжения полотна

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №1)

Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №2)

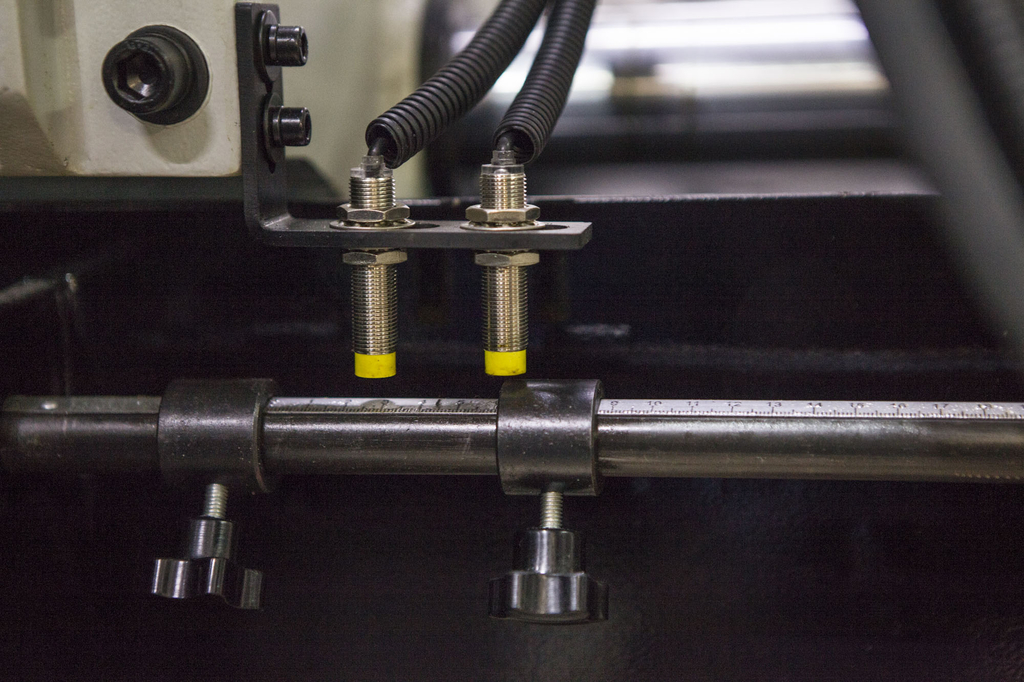

Концевики и линейка ограничения подачи заготовки

Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №1)

Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №2)

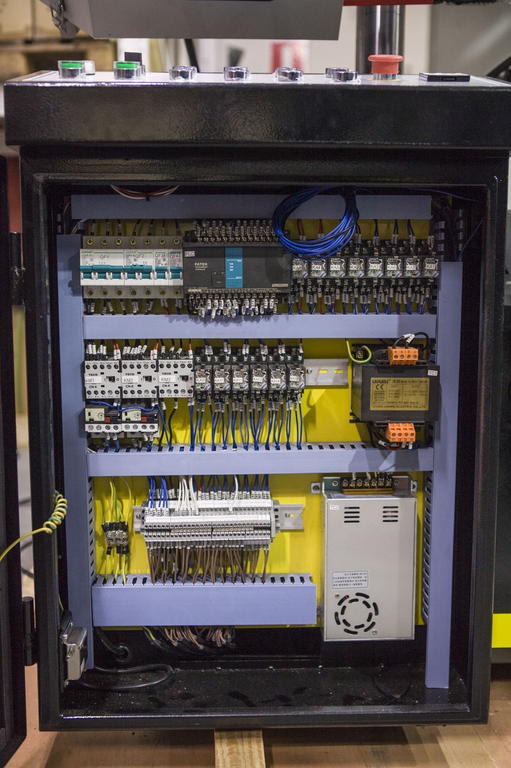

Электрошкаф

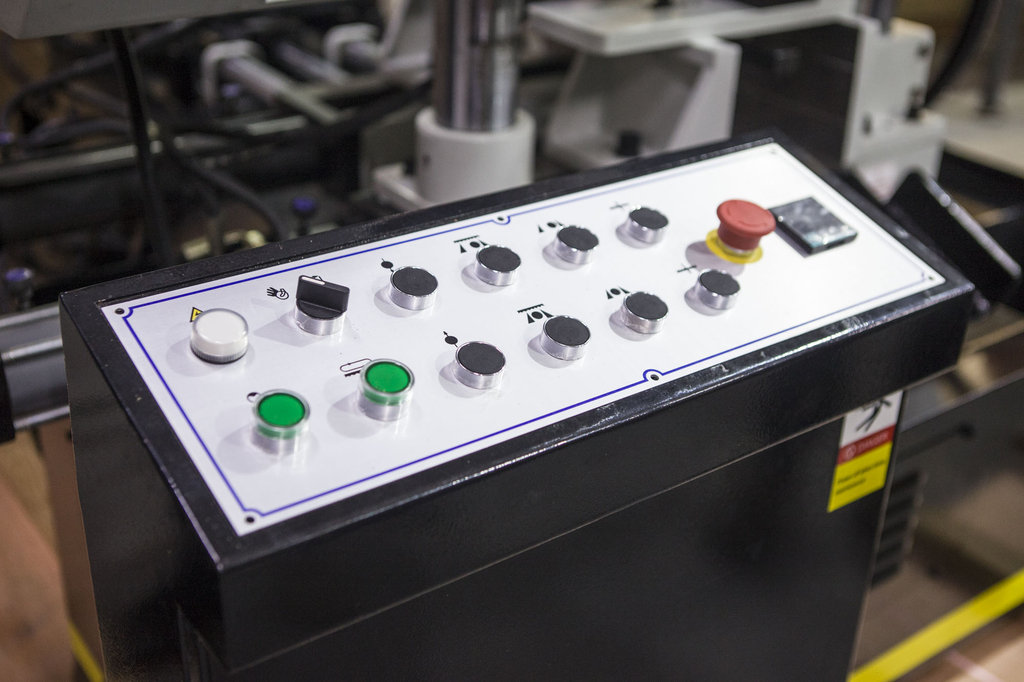

Пульт станка

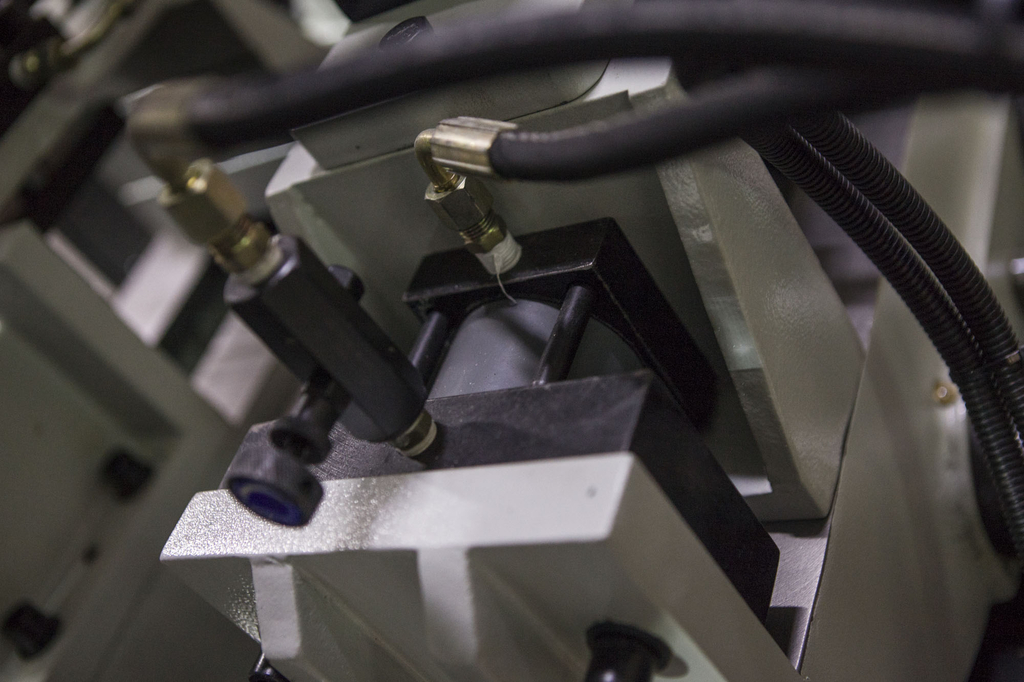

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки

Лампа освещения

Концевик на подъём

Концевик на опускание

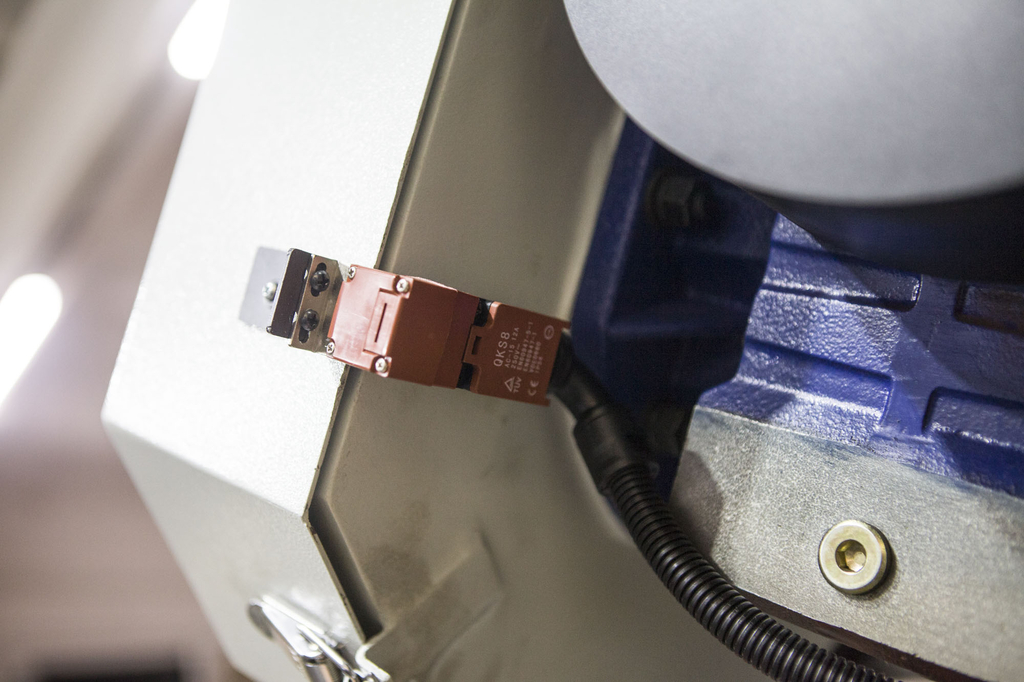

Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

Привод - гибрид (зубчатый привод + клиноременная передача) (фото №1)
Привод - гибрид (зубчатый привод + клиноременная передача) (фото №2)

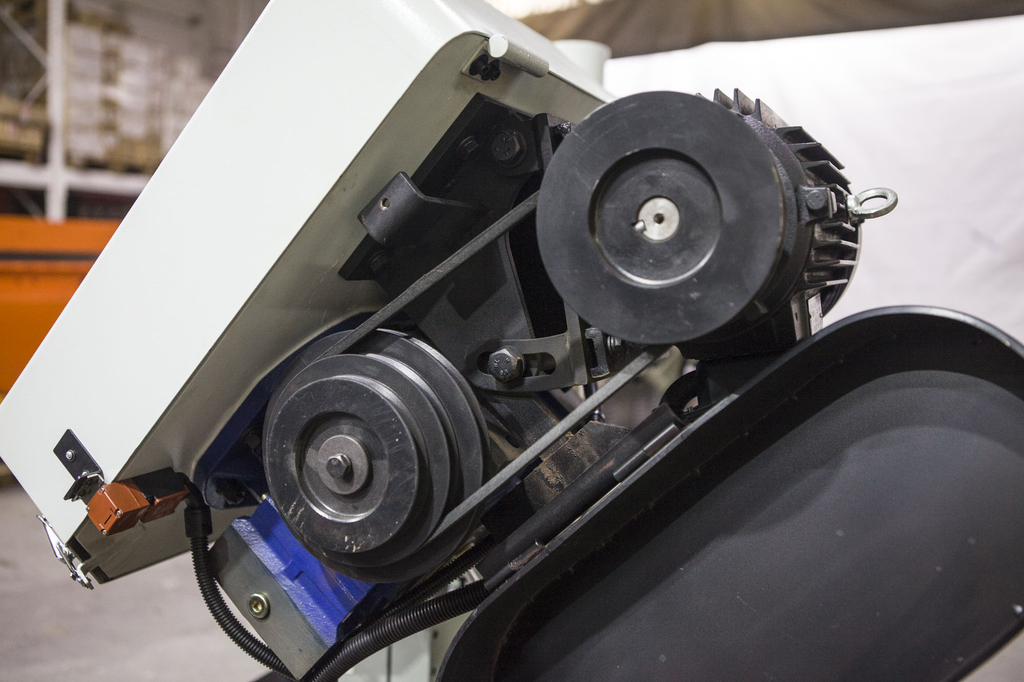

Клиноременная передача

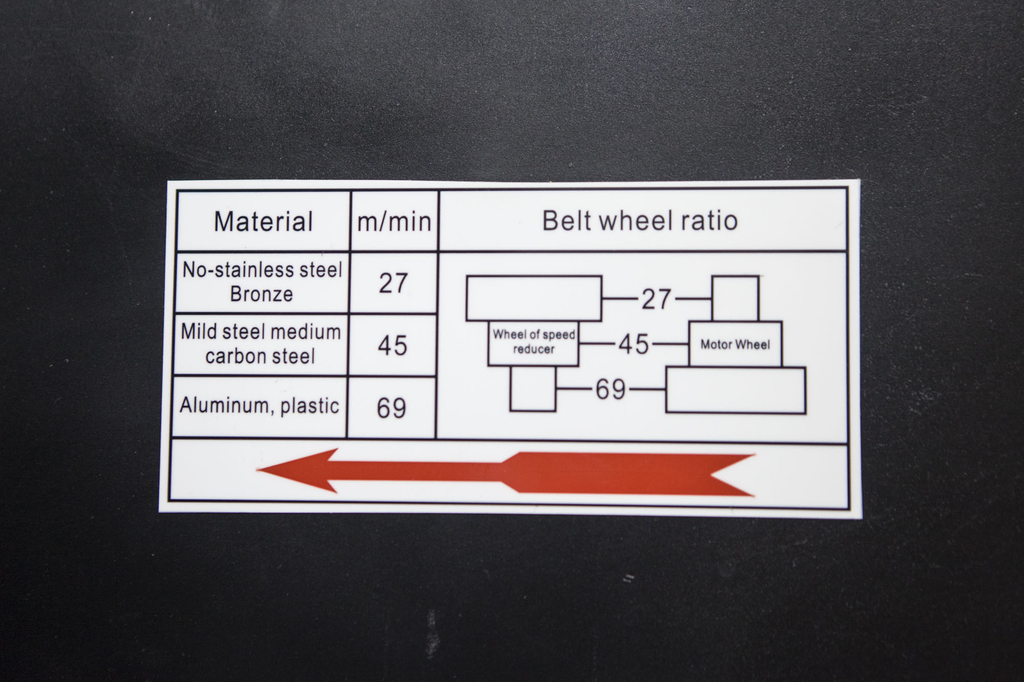

Таблица скоростей

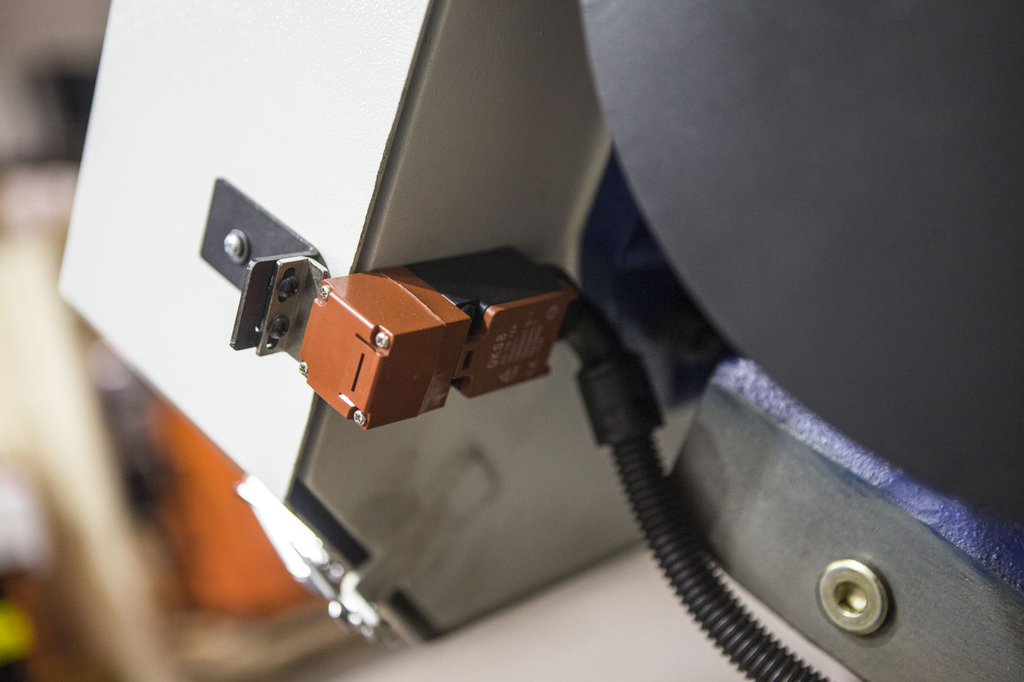

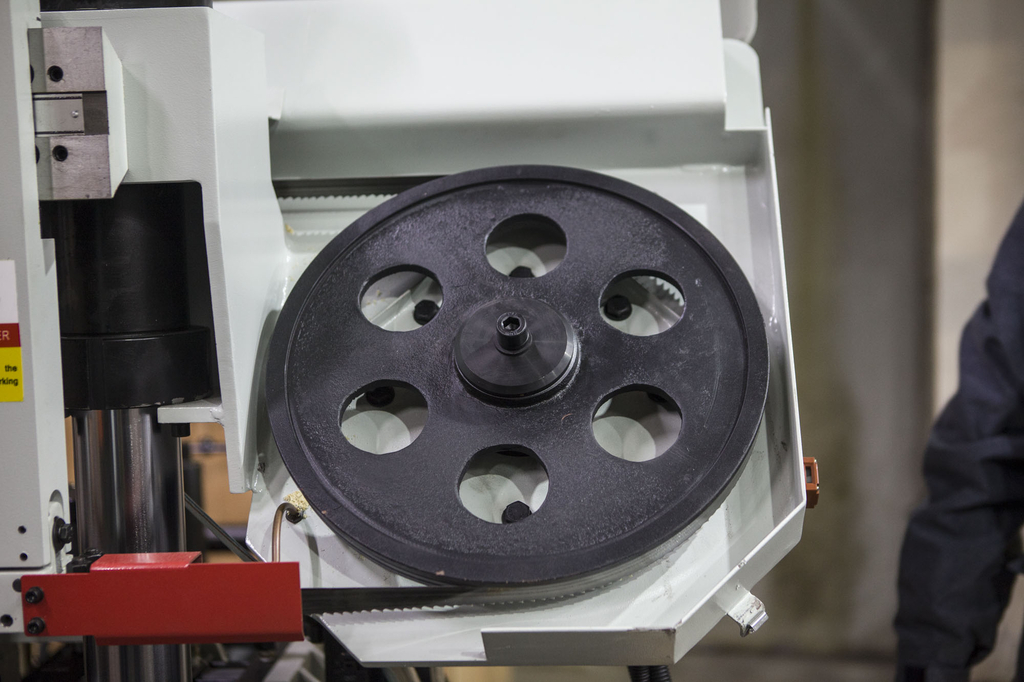

Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена

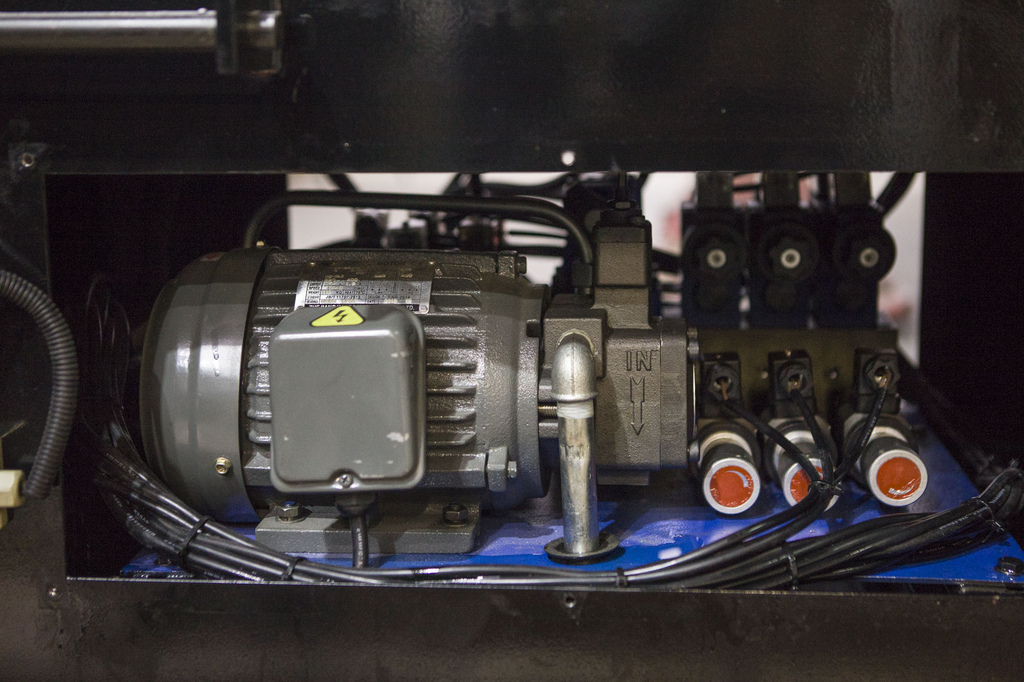

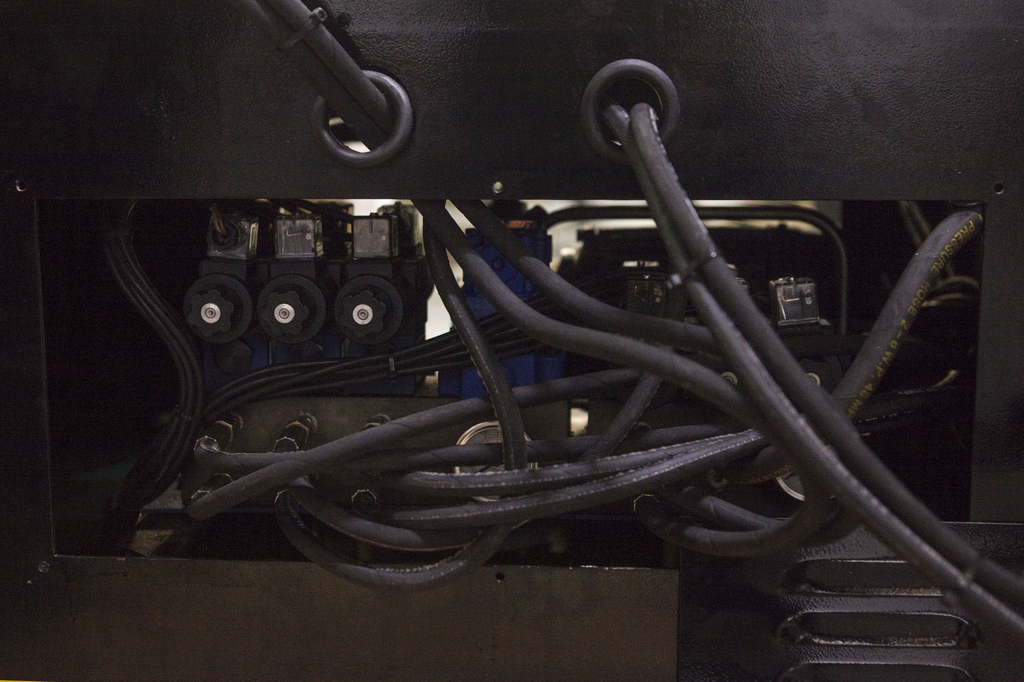

Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны

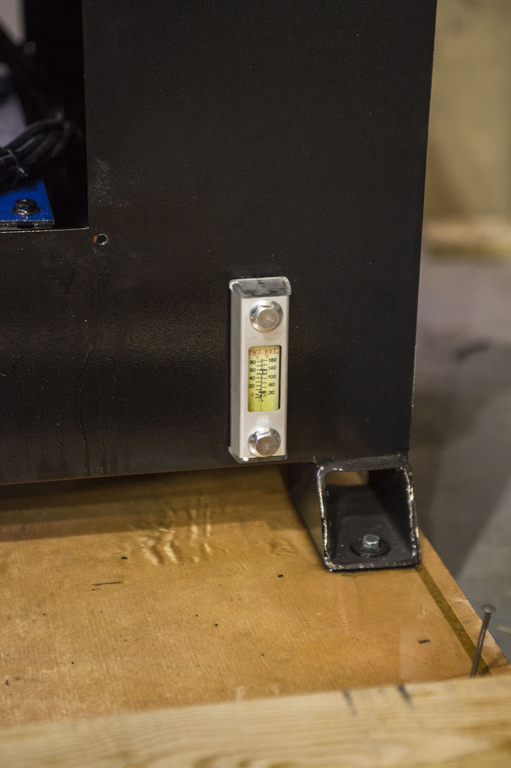

Уровень и температура масла

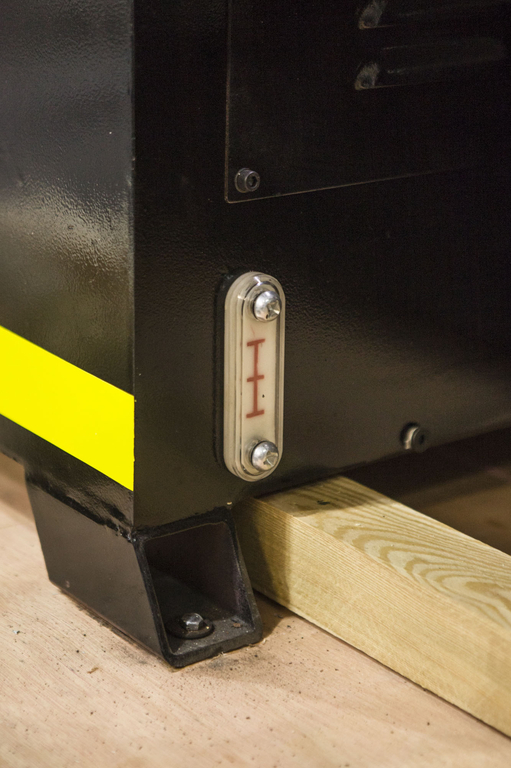

Уровень СОЖ

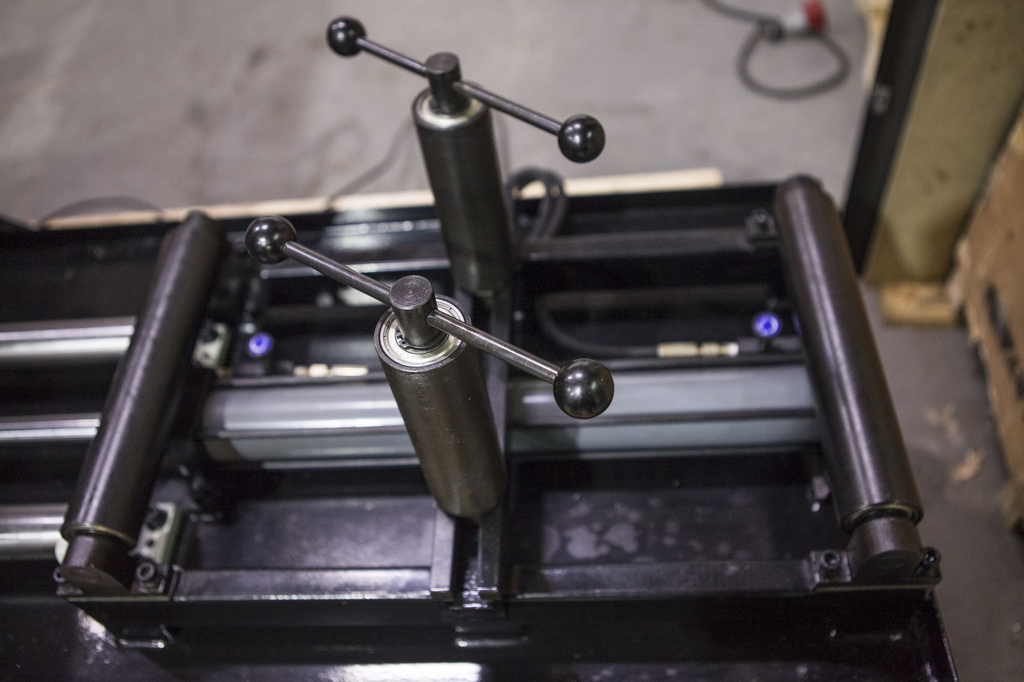

Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации)

Комплект колёс для дополнительной стойки + ключи к электоршкафу

Станок Stalex TBK-4228B с открытым кожухом
Комплект
Ленточнопильный станок 1 шт.
Ленточнопильное полотно установленное на станке 1 шт.
Регулируемый упор - 240 мм 1 шт.
Мобильная стойка с роликом 1 шт.
Набор ключей 1 комплект
