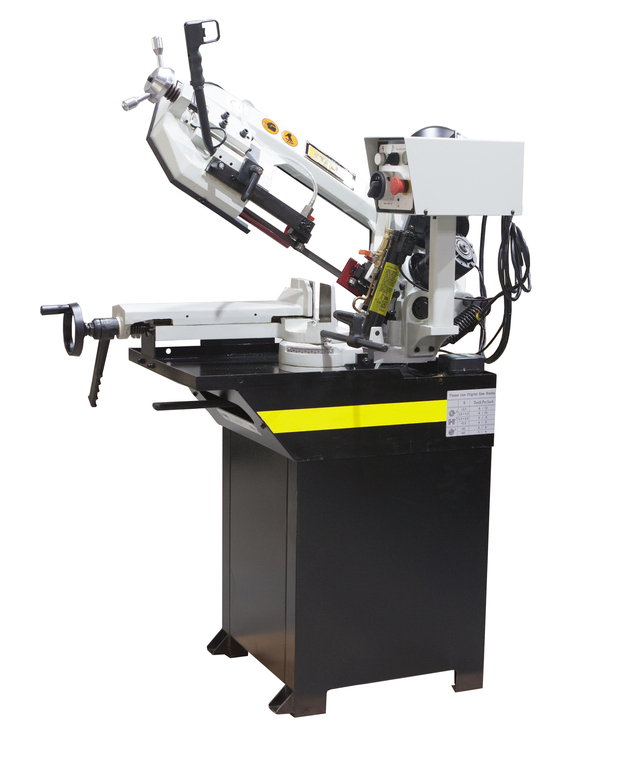

Станок ленточнопильный Stalex BS-170G
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BS-170G:
- Поворотный стол с возможность поворота 0°…+45°…+60º
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, фиксированная 36, 72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-170G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики |
|||
Stalex BS-170G |
|||
Мощность двигателя |
0.75/1,1 кВт. (3-х фазный) |
||
Привод |
зубчатый |
||
Скорость резания |
39 / 72 м/мин |
||
Рабочая зона |
+90° |
+45° |
+60° |
170 |
120 |
70 |
|
170x200 |
110х110 |
60x60 |
|
Угол разворота рамы |
|||
Размер полотна |
20х0,9х2085 мм. |
||
Подача пильной рамы |
собственный вес с гидрорегулировкой |
||
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
||
Размер упаковки |
1250х720х1000 мм. |
||
Масса нетто/брутто |
170/202 кг. |
||
Производство |
Китай |
||
Гарантия |
1 год |

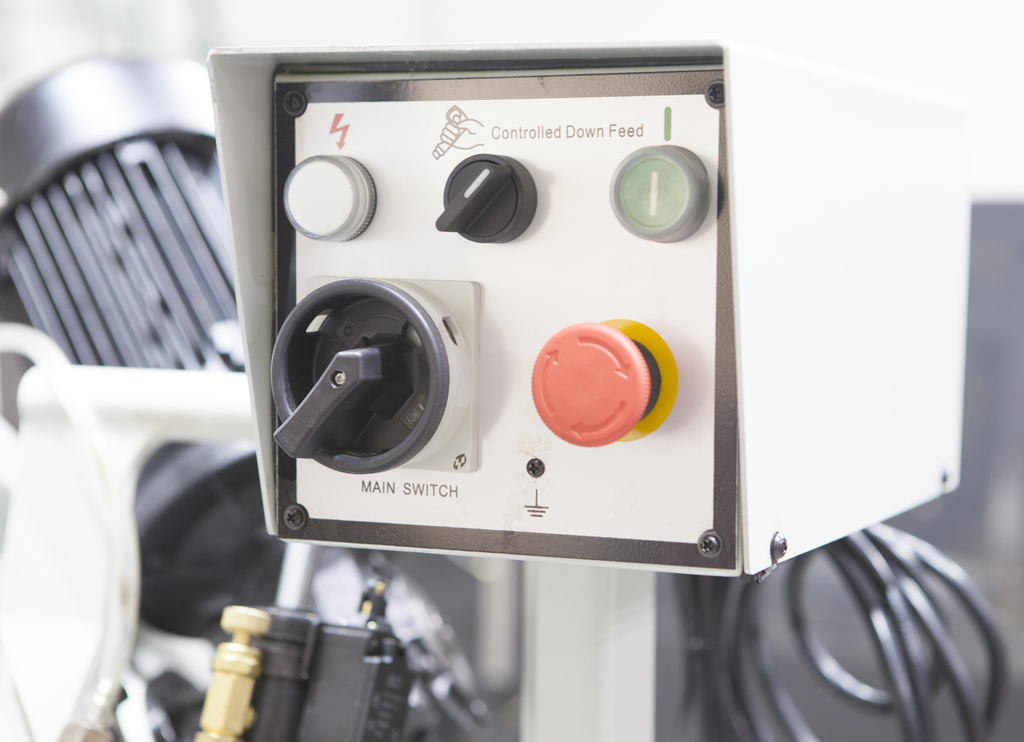

Панель управления - Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп |

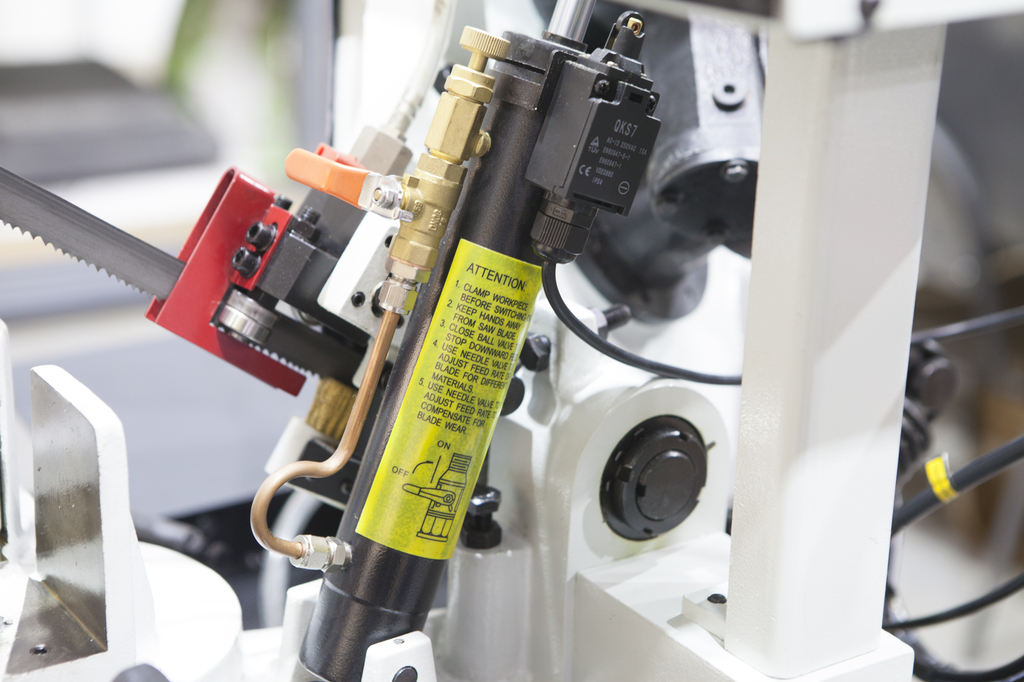

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Датчик выключения станка в нижнем положении рамы. Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна. |

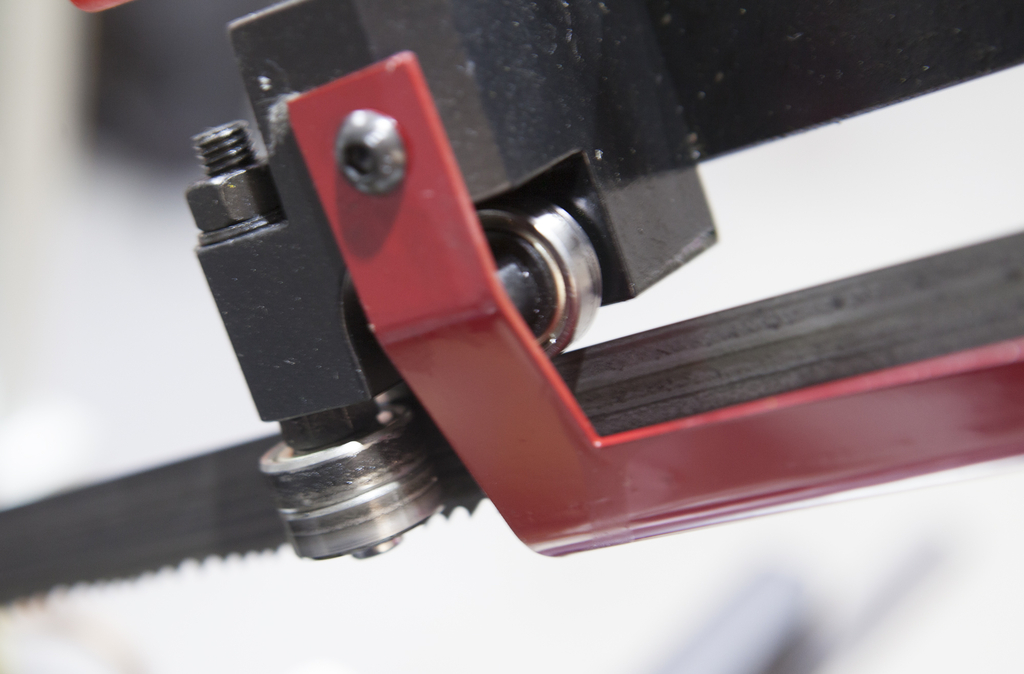

Подвижная направляющая с роликовыми подшипниками натяжения полотна. |

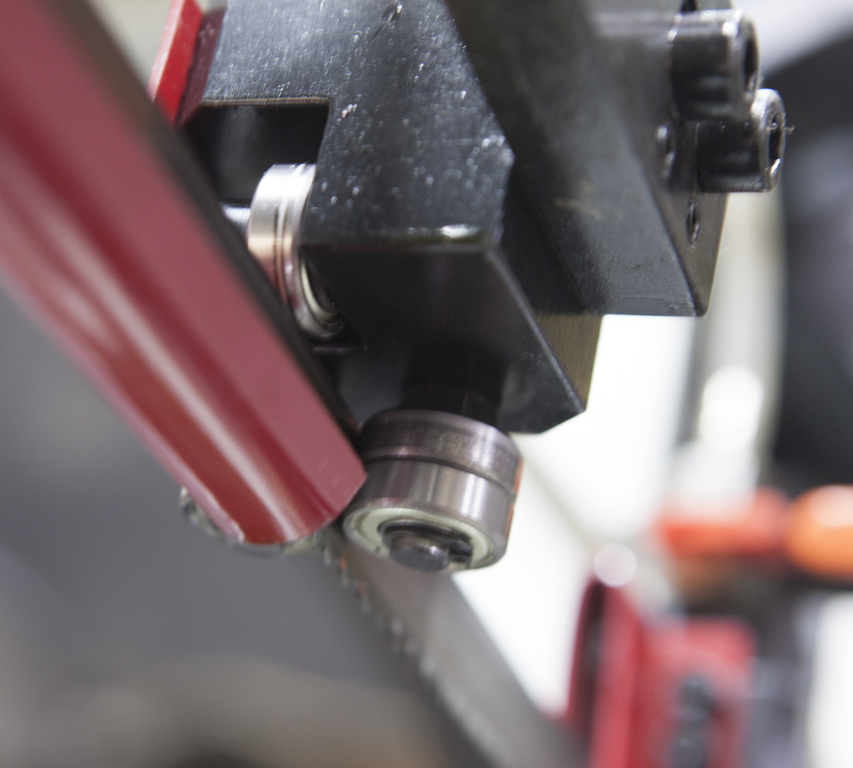

Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна. |

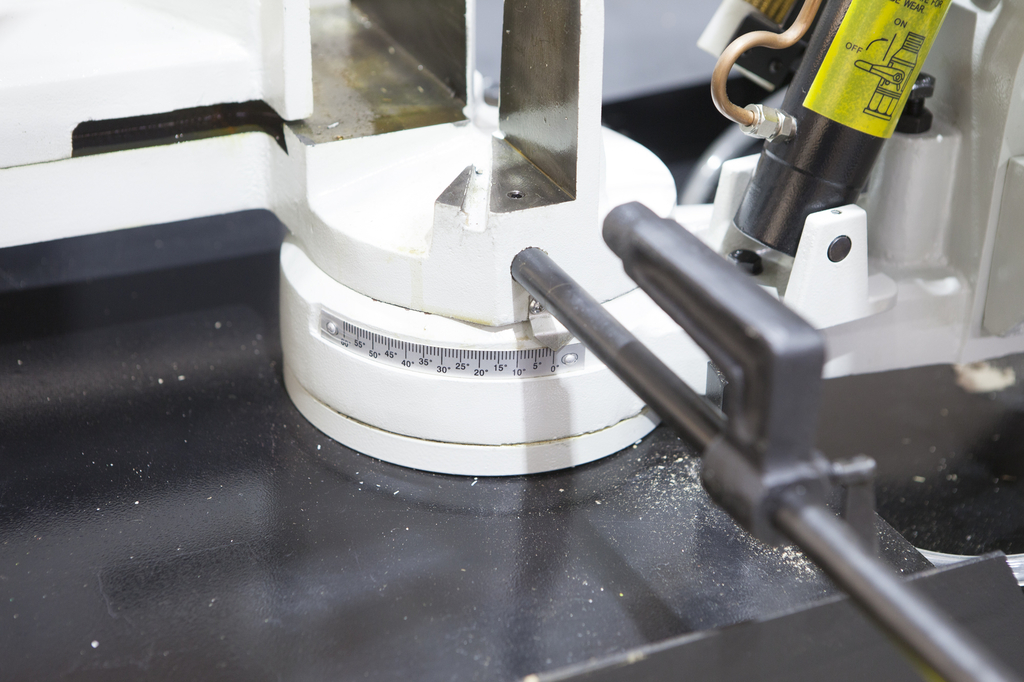

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. Мерный упор 500 мм. Механическая щётка для очистки полотна. |

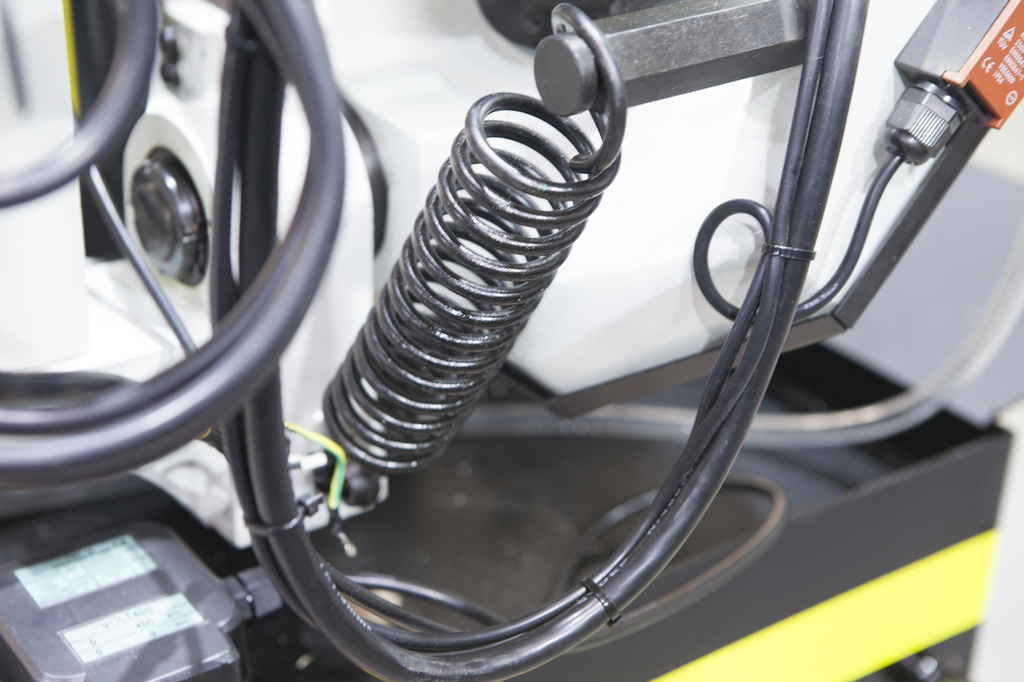

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |

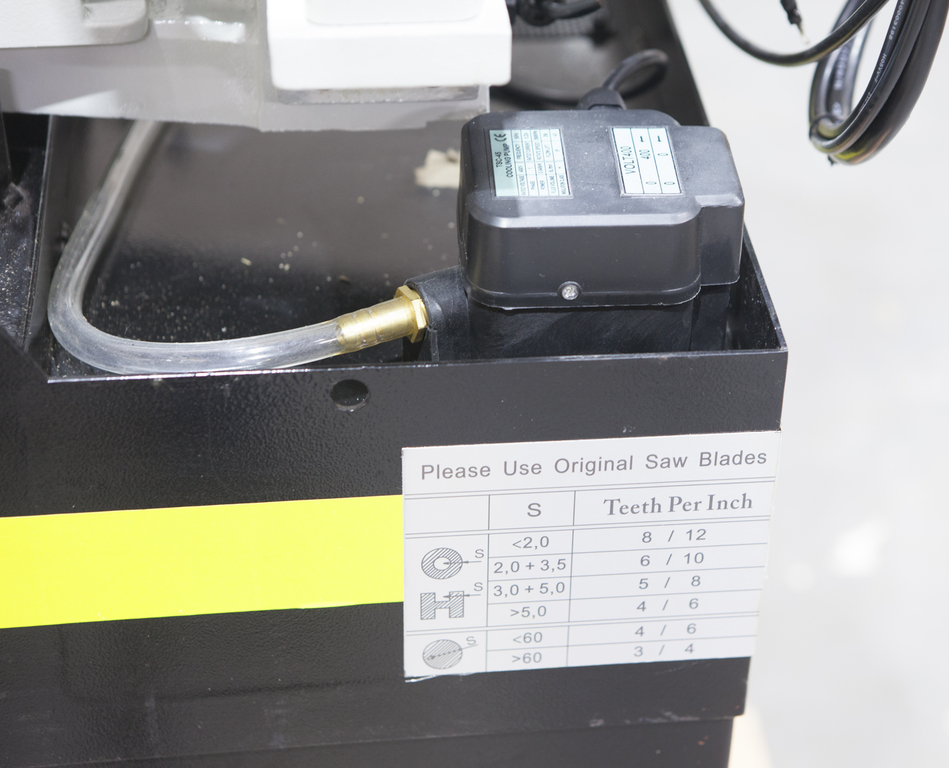

Зубчатый привод Датчик отключения станка при снятом кожухе рамы Помпа СОЖ |
Тиски с ручным зажимом, и рычагом быстрой доводки Маховик ручного натяжения ленты Мерный упор 500 мм |
Маховик ручного натяжения ленты |

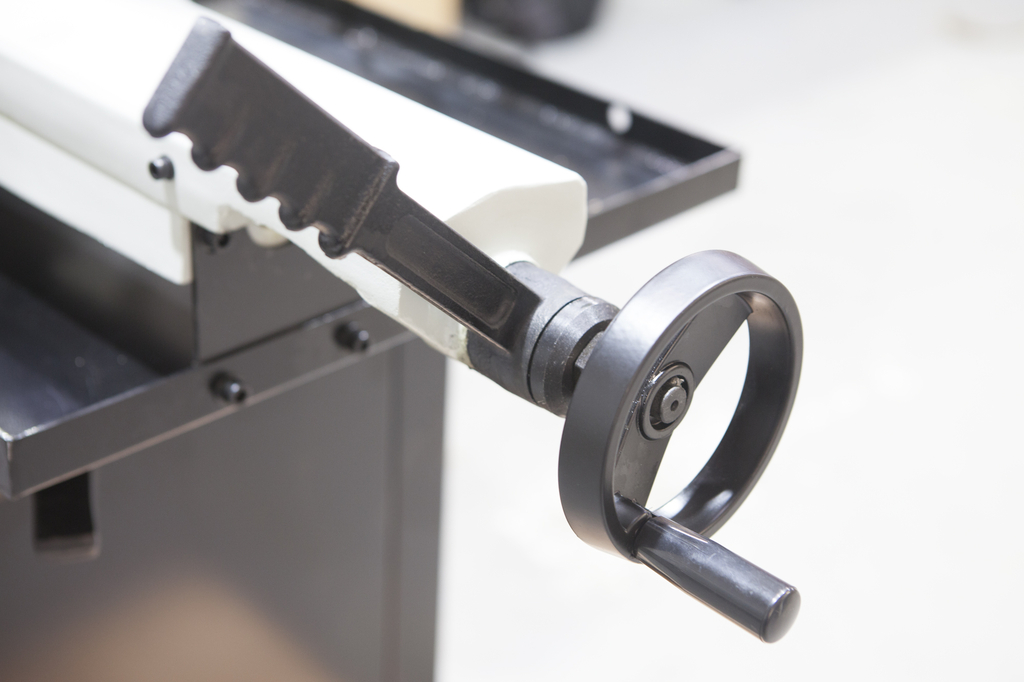

Маховик тисков и рычаг быстрой доводки |

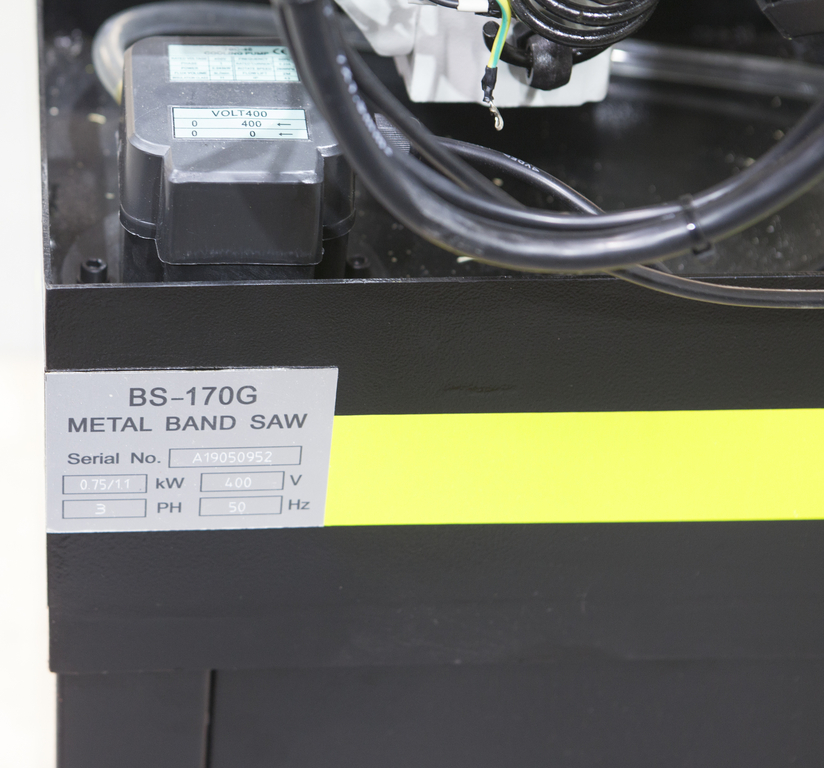

Шильдик станка |

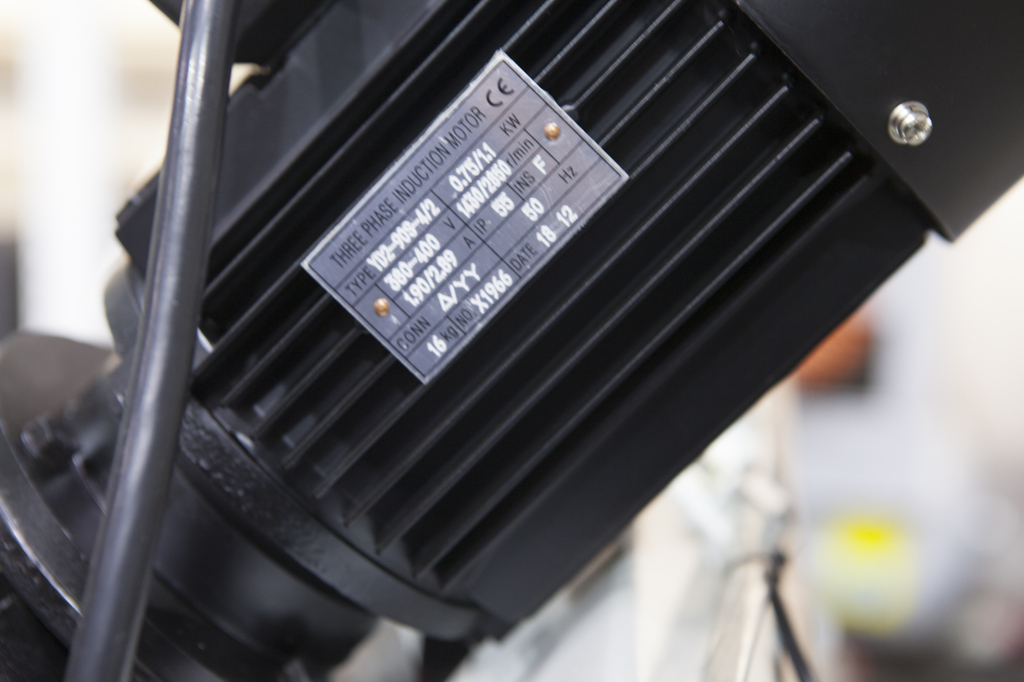

Шильдик мотора |

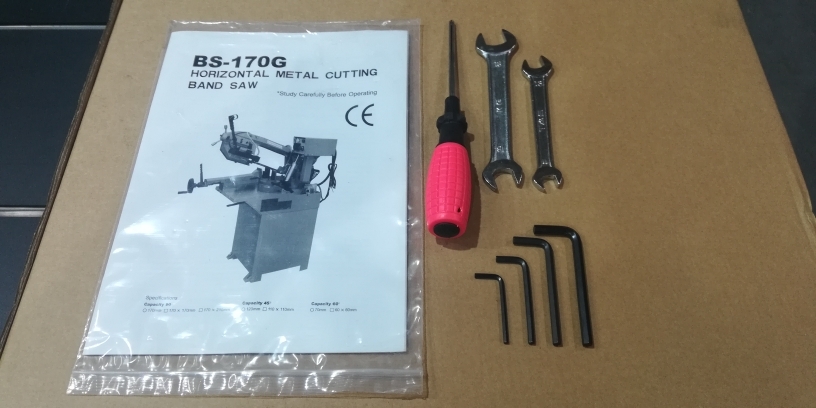

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника. |
Комплект |
|
---|---|
Поворотный стол с возможность поворота 0°…+45°…+60º | |
Подвижная направляющая с роликовыми подшипниками натяжения полотна | |
Перепускной клапан плавная регулировка опускания пильной рамы | |
Тиски с ручным зажимом, и рычагом быстрой доводки | |
Скорость вращения пилы, фиксированная 36, 72 м/мин | |
Ручное натяжение ленты | |
Мерный упор 500 мм | |
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ | |
Пила ленточная квалитет М42 |
