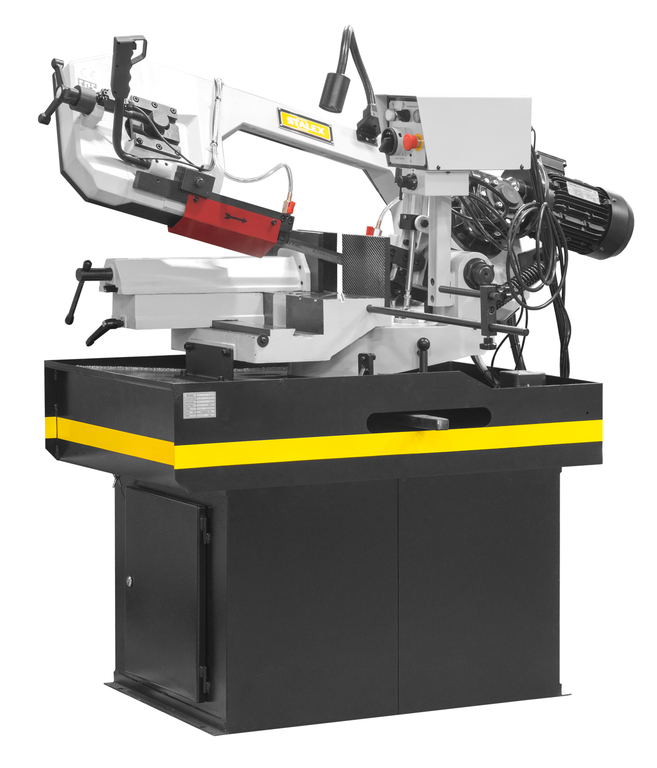

Станок ленточнопильный Stalex BS-315GD
Описание товара
Станок ленточнопильный Stalex BS-315G - надежное и высокоточное оборудование для резки металлических изделий. Этот станок позволяет производить резку под углом до 45 градусов, обеспечивая высокую точность и качество реза.
Преимущества
- Мощный двигатель обеспечивает высокую производительность
- Возможность резки под различными углами для разнообразных задач
- Простая и удобная система управления для оперативной работы
- Надежная конструкция для долговечности и надежности в эксплуатации
Особенности
- Максимальный диаметр реза: 315 мм
- Мощность двигателя: 2 кВт
- Скорость ленты: 40-80 м/мин
- Вес станка: 150 кг
Назначение
Станок ленточнопильный Stalex BS-315G идеально подходит для производственных предприятий, мастерских и других организаций, занимающихся обработкой металла.
Сферы применения
- Машиностроение
- Строительство
- Металлообработка
- Производство металлических конструкций
Станок ленточнопильный Stalex BS-315G Видео работы №1
Ленточнопильный полуавтоматический станок по металлу Stalex BS-315G позволяет делать распилы заготовок диаметром до 250 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение.
Модель станка Stalex BS-315G имеет возможность поворота корпуса пилы в обе стороны от -45° до +60°, с шагом 1°.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы.
Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Преимущества станка Stalex BS-315G
- Пила вращается в обе стороны от - 45 до + 60 градусов, с шагом 1°;
- Опускание пилы происходит в автоматическом режиме под собственным весом и регулируется с помощью гидроцилиндра;
- Станок BS-315G управляется трёхфазным двухскоростным двигателем, с двойными обмотками;
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
- Натяжение ленты осуществляется автоматически с помощью электромеханического устройства натяжения;
- Термозащита электродвигателя;
- Система смазки и охлаждения полотна;
- Тиски механические с возможностью быстрого зажима заготовок;
- Станок BS-315G имеет червячную передачу редуктора;
- Упор для ограничения длины отрезаемой заготовки до 600мм;
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна.
Технические характеристики ленточнопильного станка Stalex BS-315G |
||||
---|---|---|---|---|
Характеристика | Значение | |||
-45° | 90° | +45° | +60° | |
Максимальное сечение круглого профиля, мм | 210 | 230 | 210 | 130 |
Максимальное сечение квадратного профиля, мм | 210х170 | 315х170 | 210х170 | 130х130 |
Мощность двигателя, кВт | 0,75/1,1 (3-х фазный) | |||
Скорость резания, м/мин | 40, 80 (50 Гц) | |||
Размер полотна, мм | 27х0,9х2825 | |||
Привод | Зубчатый | |||
Габариты станка (ДхШхВ), мм | 1630х870х970 - пила 720х560х600 - стойка |
|||
Масса нетто/брутто, кг | 350/390 |
Особенности Stalex BS-315G
Простое управление Панель управления отличается наглядным и лаконичным исполнением, что обеспечивает простоту эксплуатации станка. |
|
Встроенная система охлаждения Станок оснащен системой подачи охлаждающей жидкости в рабочую зону, что снимает тепловые нагрузки с пильного полотна, продлевая его срок службы. |
|
Удобство в обслуживании Доступ к внутренним узлам станка удобно осуществляется через специальную дверцу в станине, закрывающуюся на замок. |
|
Устойчивое положение Широкое опорное основание гарантирует устойчивое положение ленточнопильного станка Stalex BS-315G 388122 во время эксплуатации. |
Комплектация
- Станок Stalex BS-315G
- Инструкция
- Полотно 27мм
- Упаковка.
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Стандартная комплектация для Stalex BS-315GD:
- Поворотный стол с возможность поворота -45°…0°…+45°…+60?
- Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски механические с ручным зажимом
- Скорость вращения пилы, фиксированная 40, 80 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-315GD:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Тиски механические с ручным зажимом
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Особенности Stalex BS-315GD
Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы. |
|

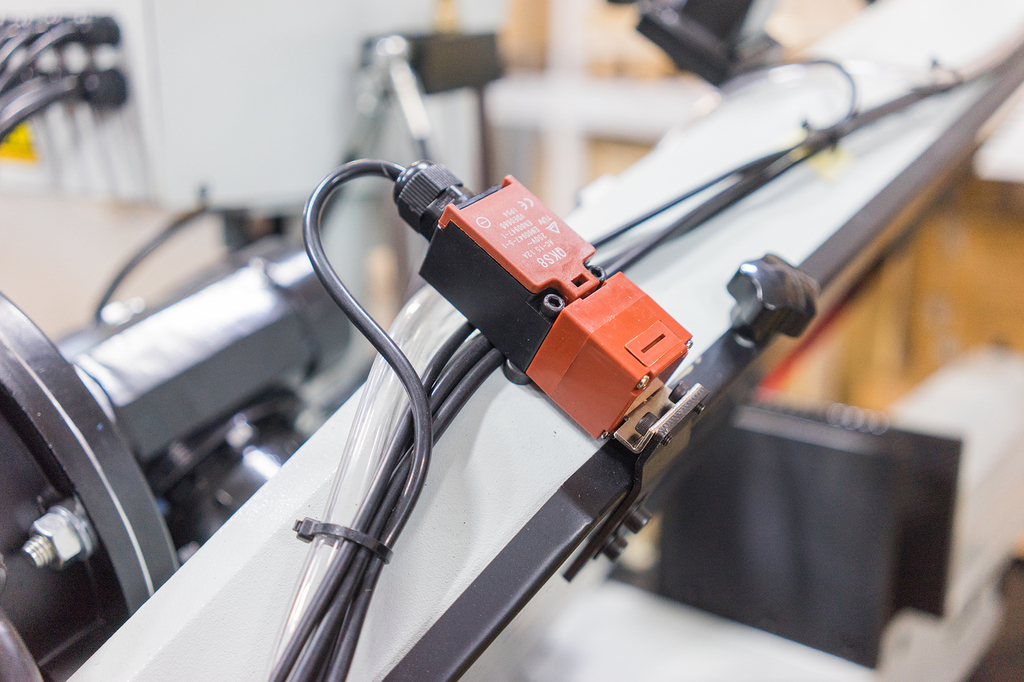

Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение. |
|

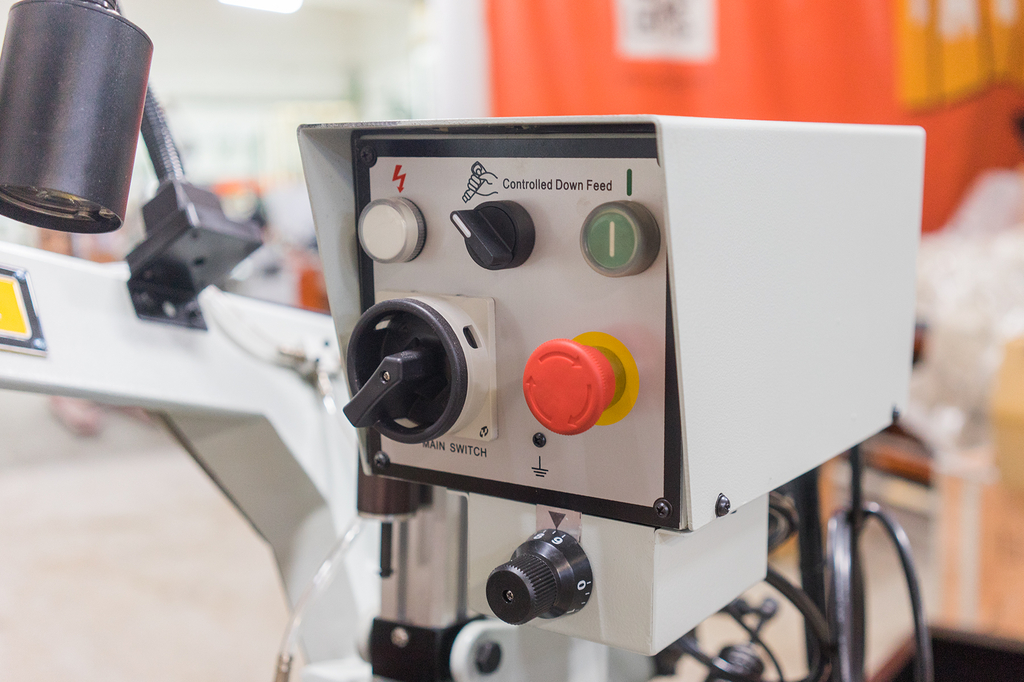

Панель управления |
|
Мерный упор 500 мм |
|
Жёсткая литая рама станка гасит вибрации |
|

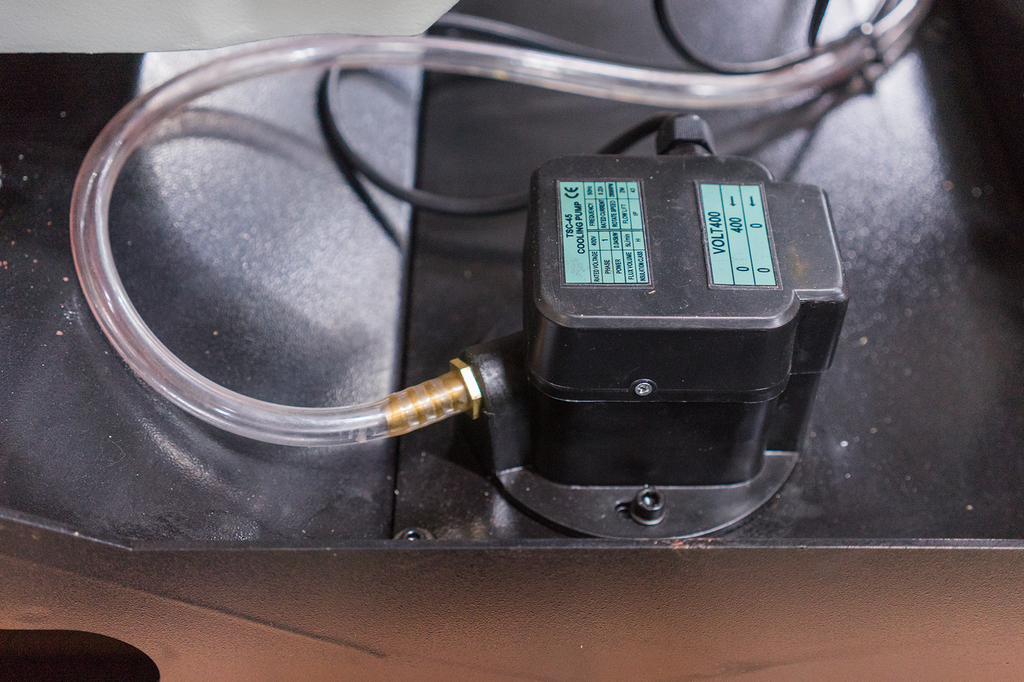

Помпа для подачи СОЖ |
|

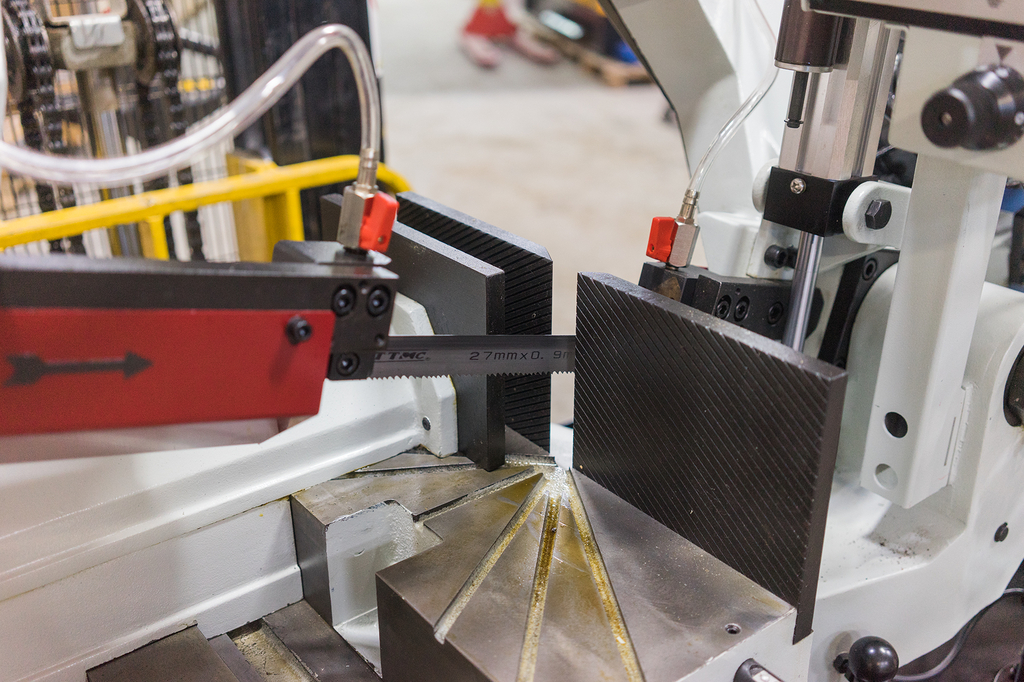

Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания. |
|
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна. |
|
Лампа освещения в стандартной комплектации |
|
Механическое натяжение полотна |
|
Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60? по шкале. |
|

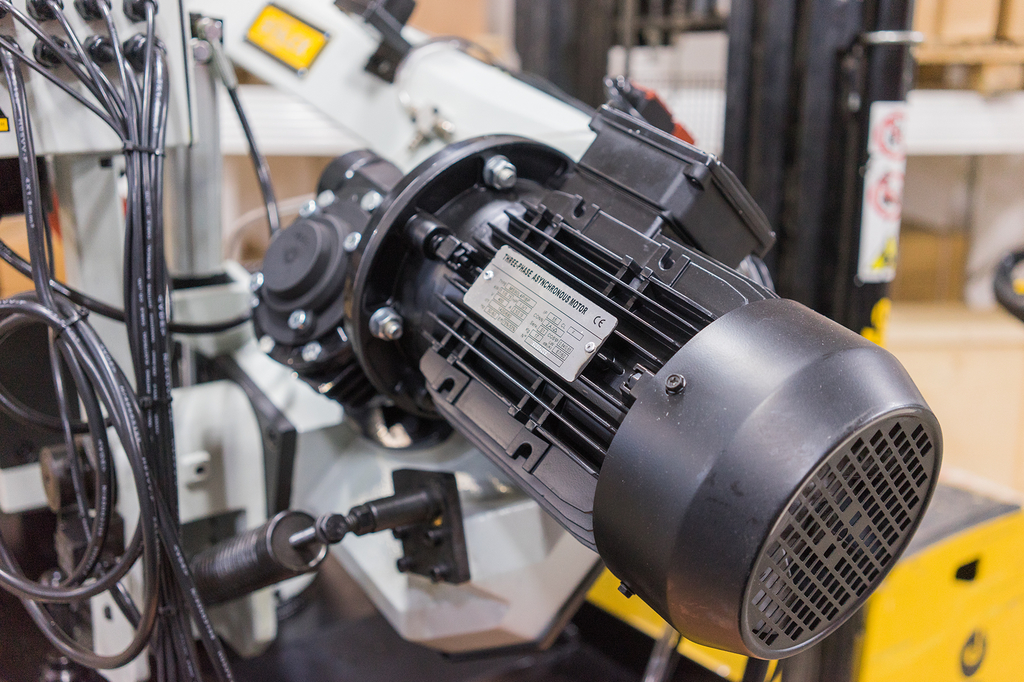

Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный) |
|
В стандартной комплектации – лоток для приёма коротких заготовок. |
