Станок ленточнопильный Stalex BS-5030

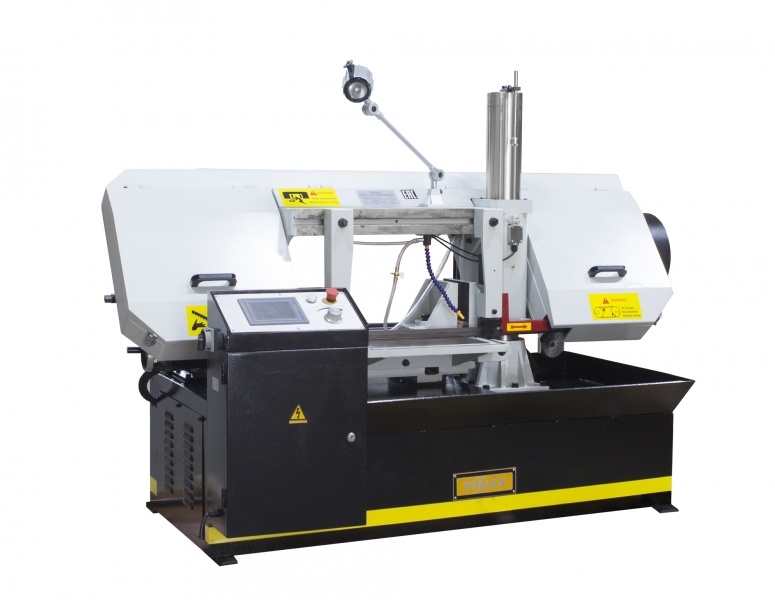

Полуавтоматический ленточнопильный станок Stalex BS-5030
Полуавтоматический ленточнопильный станок Stalex BS-5030 - это надежное и эффективное оборудование для резки металлических профилей и труб. Он отличается высокой производительностью, точностью и простотой в использовании.
Преимущества станка Stalex BS-5030:
- Высокая производительность - возможность резки материалов различной толщины и диаметра;
- Точность и четкость реза - обеспечивает высокое качество обработки;
- Простота настройки и использования - удобное управление позволяет быстро настраивать станок под конкретные задачи;
- Долговечность и надежность - выполнен из высококачественных материалов, что обеспечивает длительный срок службы;
- Экономия времени и ресурсов - увеличивает производительность и снижает затраты на обработку металла.
Особенности станка Stalex BS-5030:
- Полуавтоматическая система управления;
- Наклонный стол для удобства загрузки материала;
- Регулируемая скорость пильного полотна;
- Быстрая смена пильного полотна;
- Защитные устройства для безопасной работы оператора.
Назначение и сферы применения:
Полуавтоматический ленточнопильный станок Stalex BS-5030 идеально подходит для производственных предприятий, занимающихся обработкой металла, строительства, машиностроения и других отраслей промышленности. Он обеспечивает быструю и точную резку металлических профилей и труб различного диаметра, что делает его незаменимым оборудованием для производства различных металлоизделий.
Станок ленточнопильный Stalex BS-5030 Видео работы №1

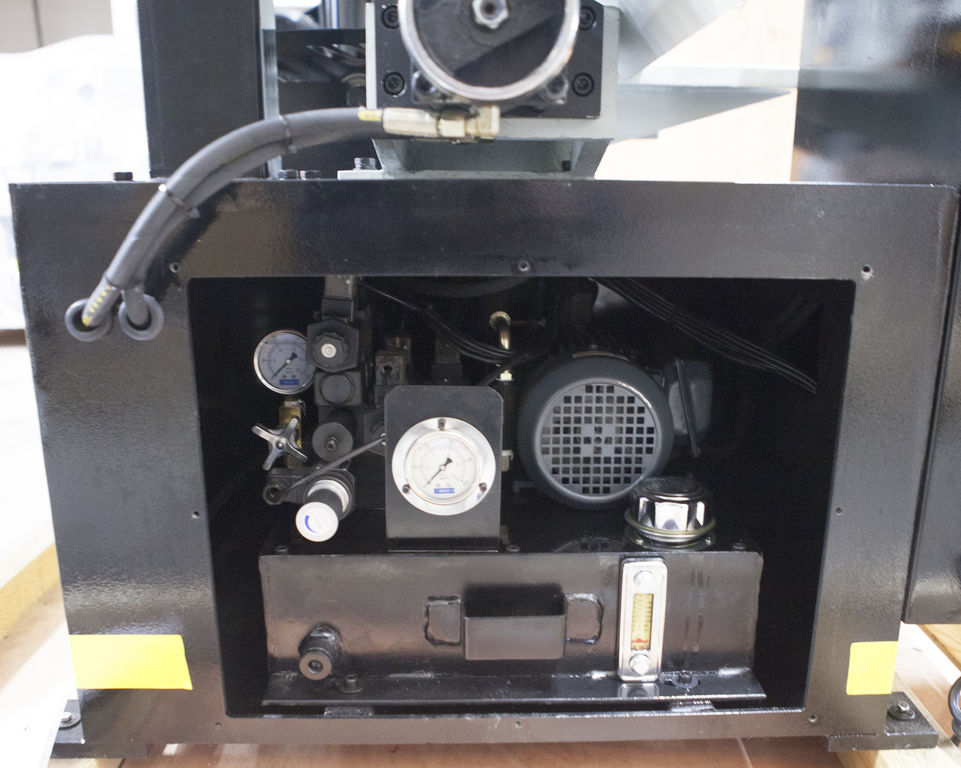

Ленточнопильный станок Stalex BS-5030 388156 - это мощное трехфазное оборудование, широко использующееся на металлообрабатывающих предприятиях и в различных специализированных цехах. Процесс распила заготовки осуществляется как ручным, так и автоматическим способом - в первом случае каждая операция выполняется только после нажатия на определенную кнопку, а во втором случае функционирование агрегата происходит без постоянного участия оператора (необходим контроль над подачей изделия, а также запуск станка). Гидравлический привод значительно облегчает процесс опускания и подъема рамы.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоуольной заготовки 500x300 мм под углом 90°. Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

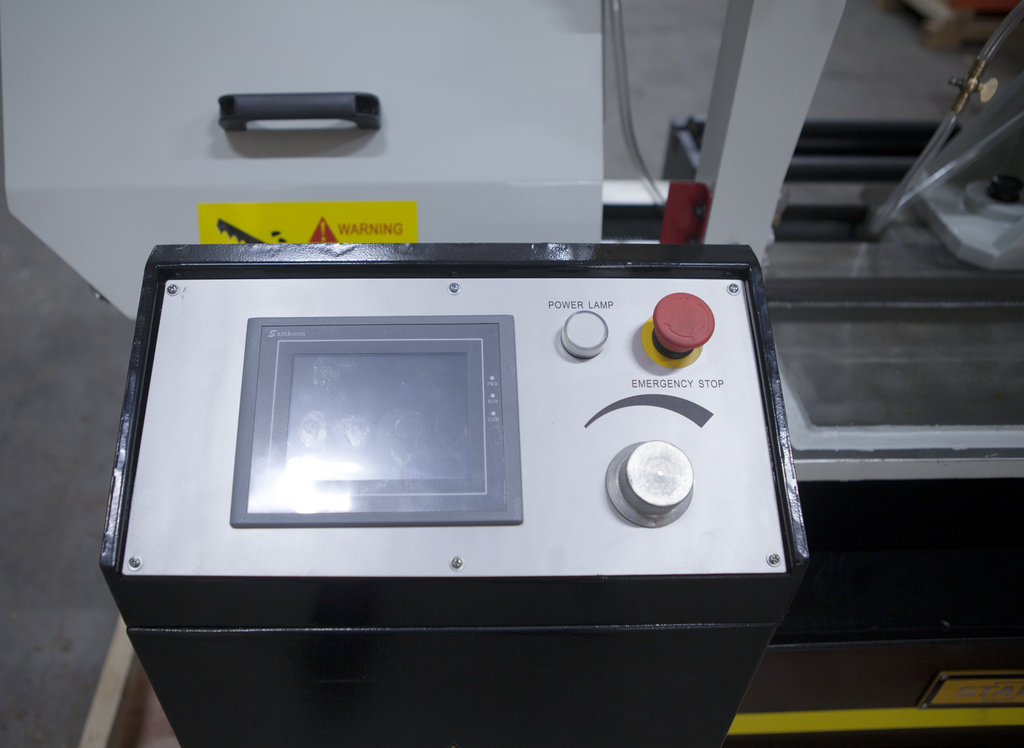

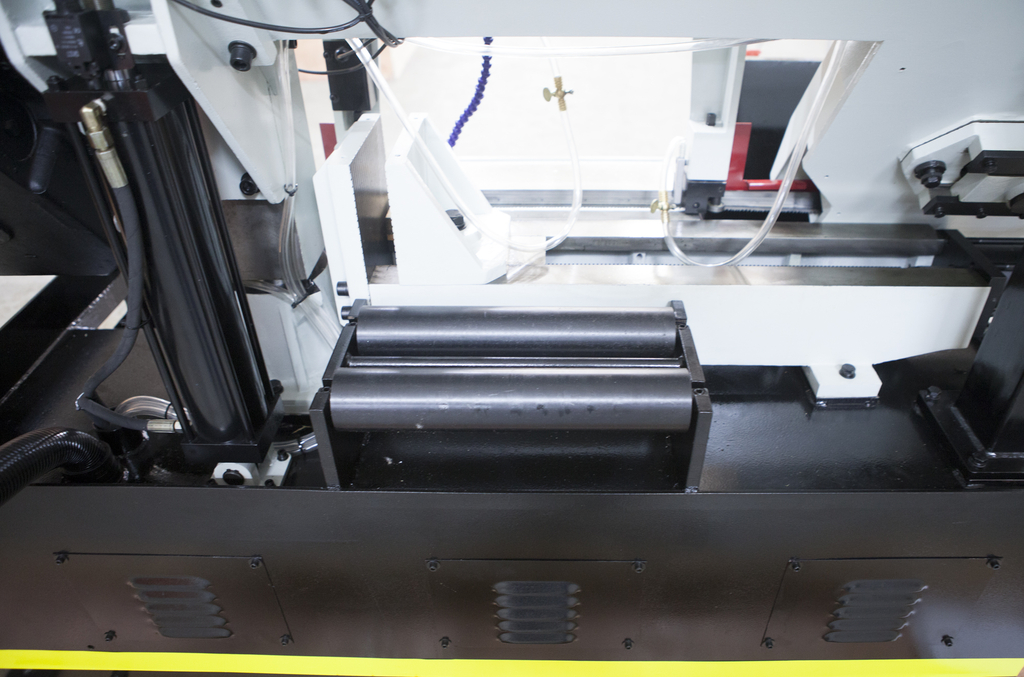

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы Stalex BS-5030
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок

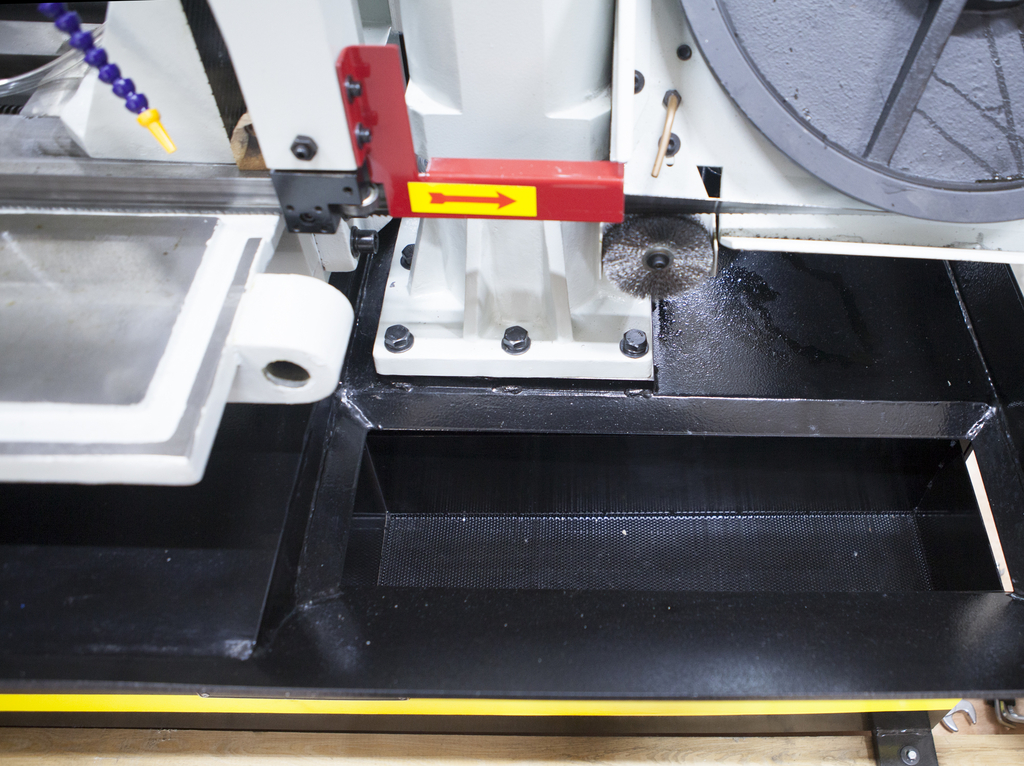

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления

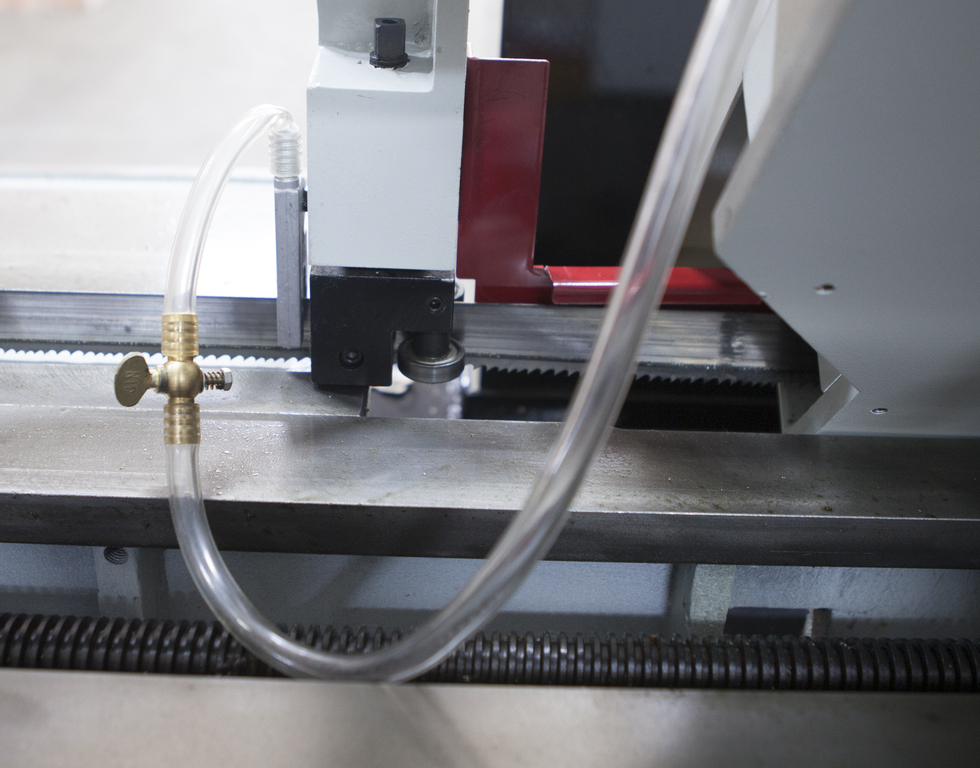

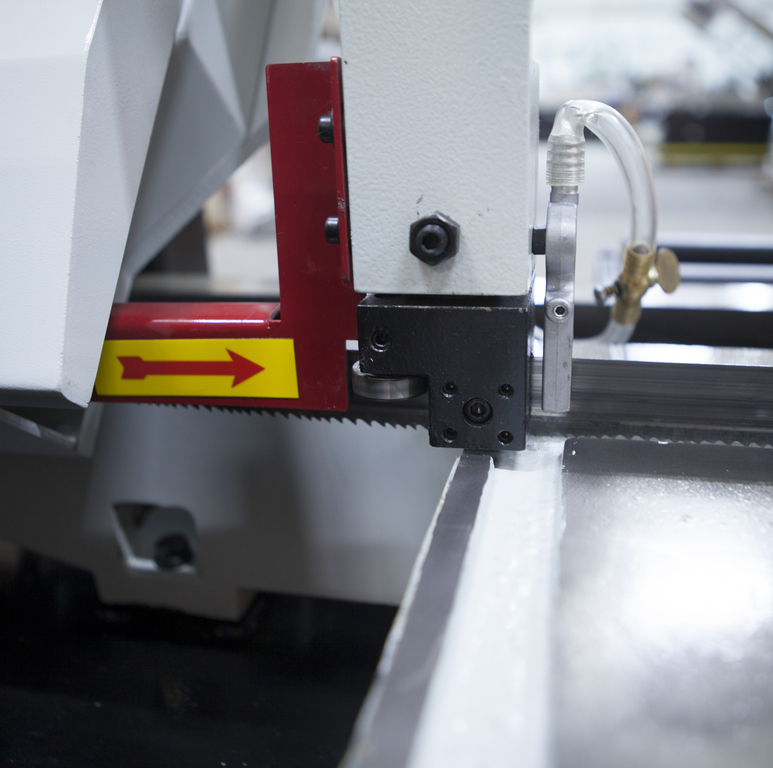

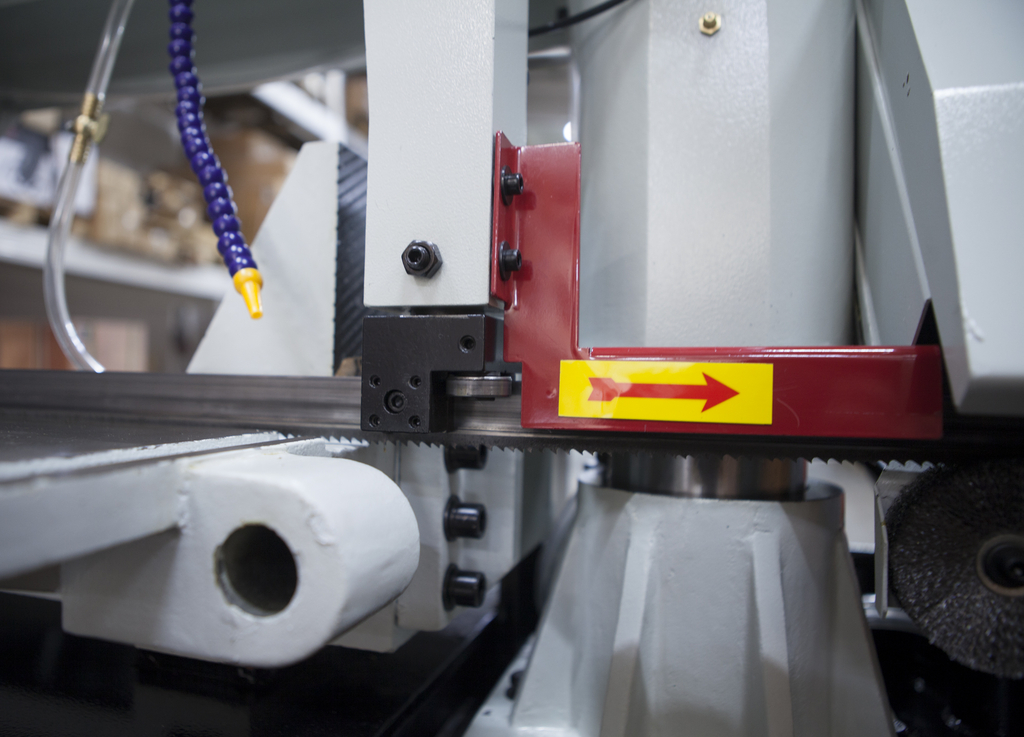

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

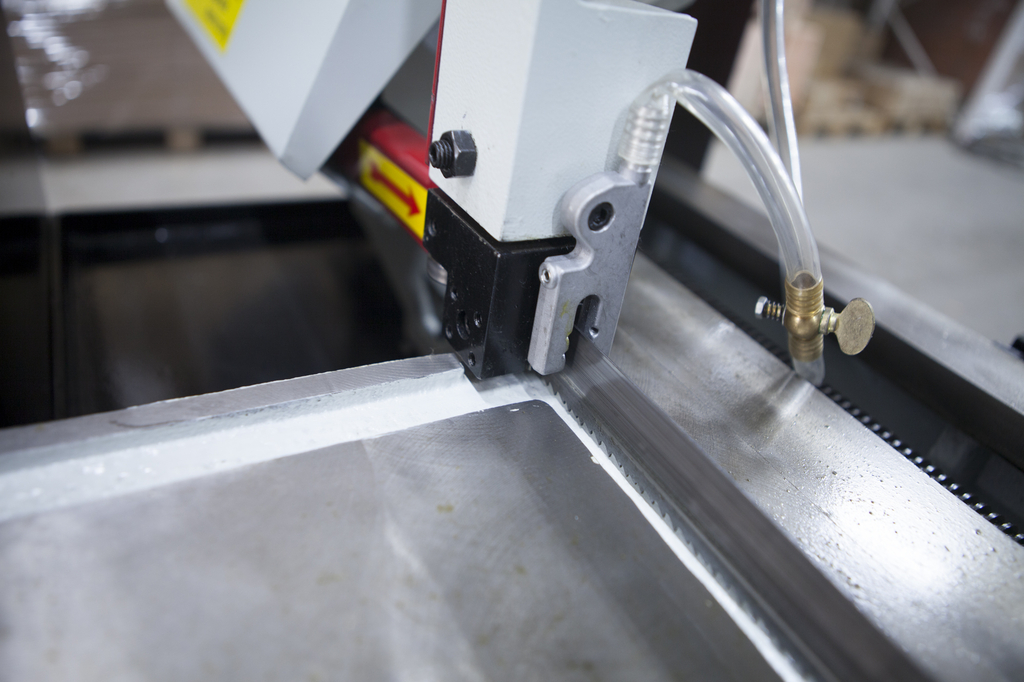

- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
Технические характеристики ленточнопильного станка Stalex BS-5030 |
|
---|---|
Характеристика | Значение |
90° | |
Максимальное сечение круглого профиля, мм | 300 |
Максимальное сечение прямоугольного профиля, мм | 500х300 |
Мощность двигателя, кВт | 3,0 (3-х фазный) |
Скорость резания, м/мин | 30, 50, 75, 90 (50 Гц) |
Размеры полотна, мм | 34х1,1х4180 |
Привод | Клиноременной |
Габариты станка (ДхШхВ), мм | 2200х1350х1700 |
Масса нетто/брутто, кг | 1150/1240 |
Особенности Stalex BS-5030
Простота управления С помощью большого сенсорного цветного экрана с интуитивно понятным интерфейсом оператор может самостоятельно задавать программу пиления (высота поднятия рамы, в секундах) и контролировать его процесс. |
|
Надежная конструкция Специальный кожух защищает клиноременную передачу от ударных воздействий, а также от попадания в нее пыли, грязи, влаги и небольших твердых частиц. |
|
Быстрое обслуживание Доступ к рабочему элементу (полотну) ленточнопильного станка Stalex BS-5030 388156 осуществляется без применения каких-либо специальных приспособлений - нужно просто открыть крышки. Настройка натяжения полотна производится специальным ключом, входящем в стандартный комплект поставки. |
Стандартная комплектация Stalex BS-5030
- ленточнопильный станок
- ленточнопильное полотно установленное на станке
- регулируемый упор - 700 мм
- набор ключей (в том числе биометрический ключ для регулировки натяжения ленточнопильного полотна)
