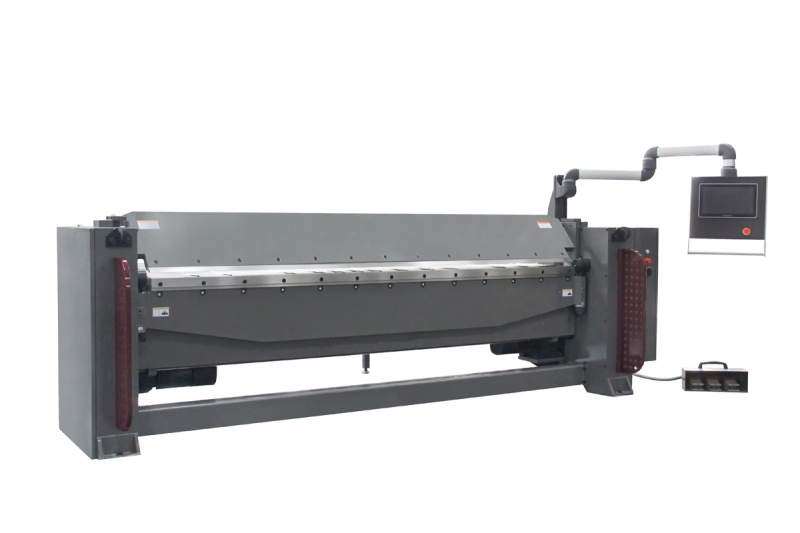

Станок листогибочный электромеханический Stalex TFM-3100х2E c ЧПУ

0.0 (голосов 349)
Артикул: sta373351
3 000 000 + 30000 баллов
Купить в 1 клик
Станок листогибочный электромеханический Stalex TFM-3100х2E c ЧПУ
Станок листогибочный электромеханический Stalex TFM-3100х2E c ЧПУ
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: STALEX
  • Бесплатная доставка по Москве и Спб (от 300 000₽.)
  • В личном кабинете цена станка ниже.
  • Ваша спец.цена по телефону +7 812 648 24 88

Преимущества станка листогибочного Stalex TFM-3100х2E c ЧПУ

  • Высокая точность гибки листового металла
  • Эффективное управление процессом с помощью ЧПУ
  • Простая настройка и обслуживание
  • Надежная конструкция и долгий срок службы

Особенности станка листогибочного Stalex TFM-3100х2E c ЧПУ

  • Длина гибки - 3100 мм
  • Толщина листа - до 2 мм
  • Электромеханическое управление
  • Система ЧПУ для точного и быстрого выполнения задач

Назначение станка листогибочного Stalex TFM-3100х2E c ЧПУ

Станок предназначен для гибки листового металла различной толщины с высокой точностью и качеством.

Сферы применения станка листогибочного Stalex TFM-3100х2E c ЧПУ

  • Промышленное производство
  • Строительство
  • Машиностроение
  • Автомобильная отрасль

Электромеханический листогиб Stalex TFM с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах.

Описание электромеханического листогиба Stalex TFM с поворотной гибочной балкой

Станок оснащён системой ЧПУ – марки XinJie. Самым большим преимуществом является программирование автоматического моделирования - благодаря более высокой скорости, простоте программирования и визуальному моделированию.
Хороший результат и качественная гибка при работе с более тонкими заготовки в сравнении с листогибочными прессами. Часто используется в строительной промышленности, например, для изготовления радиусной гибки на изделиях для фасада, кабельные лотки, водосточные желоба и так далее. Для изделий специальной формы, запрограммированных без необходимости изготовления специальных гибочных форм. Более удобная и простая система программирования на станках с поворотной гибочной балкой.

Особенности листогиба Stalex TFM с поворотной гибочной балкой

- Хранение до 2000 программ
- Библиотека профилей с графикой
- Макс. 99 изгибов за программу
- Программируемый радиус изгиба и правильный угол наклона
- Движение заднего упора от ЧПУ (длина 1228мм)
- Задний рабочий стол
- Мощная сварная стальная конструкция для максимальной жёсткости
- Закалённая рабочая часть прижимной и гибочной балок (до 48 HRC)
- Переносная педаль управления для удобства и безопасной работы
- Электронный выключатель на пульте станка и электрошкафу
- Легкость при работе с листовым металлом
- Безопасность оператора (низкое электропотребление), защита от перегрузки

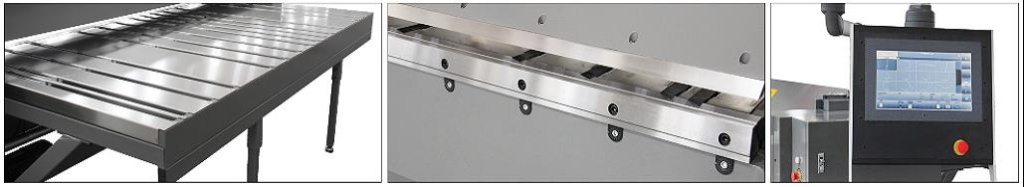

/files/rh-img/55/55552a8ea5dd67b1b2c7f716f7e38a9e.jpg

Технические характеристики листогиба Stalex TFM с поворотной гибочной балкой

Рабочая длина

3100 мм

Макс. толщина листа (для низкоуглеродистой стали) (σв <400 Н/мм2)

2,0 мм

Макс. толщина листа (для нержавеющей стали)

1,2 мм

Программируемый угол гибки

0 ÷ 135º

Ширина гибочной балки

25 мм

Материал и твердость прижимной и гибочной балки

Сталь GB 45

отечественный аналог - Сталь 45 (конструкционная углеродистая качественная)

HRC40-45°

* Минимальная ширина гиба

12,7 мм

Высота подъема прижимной планки

125 мм

Макс. расстояние до задней стенки стола

1228 мм

Мин. расстояние до задней стенки стола

12,7 мм

Повторяемость гибки

0,1 мм

Высота рабочего стола (основной нижней балки)

910 мм

Главный двигатель

3,0 кВт

Серводвигатель для заднего упора

1,5 кВт

Зажимной двигатель

1,1 кВт

Габариты в упаковке

4340х2010х1600 мм

Масса нетто/ брутто

4280 / 4465 кг

Производство

Китай

Гарантия

12 месяцев

В чём разница между станком с поворотно гибочной балкой с ЧПУ и листогибочным прессом, например W67 / HBM / AD и прочие?

Это две разные конструкции станков, сравнивать их не совсем корректно.

1) Работать с заготовками на станке с поворотной гибочной балкой - интуитивно более понятно и просто, что влияет на более быстрое обучение сотрудников (если исходить из того, что обе конструкции имеют примерно одинаковые системы ЧПУ).

2) На изделиях с большой длиной и тонколистным материалом, станки с поворотной балкой - более эффективны и более просты в настройке как станка, так и в получении необходимого качества гиба.

3) Электромеханический листогиб имеет некоторые косвенные преимущества перед гидравлической конструкцией.

Например:

- более широкий температурный диапазон работы,

отсутствие работы с гидравлическим маслом, отсутствие подбора специализированных масел при работе станка от +05ºС до +15ºС

- более высокая скорость работы

- нет необходимости в заливке/доливке/проверке на герметичность (давление) рабочей системы

- отсутствие такого понятия как промывка гидравлической системы при смене масла или замены гидравлических патрубков

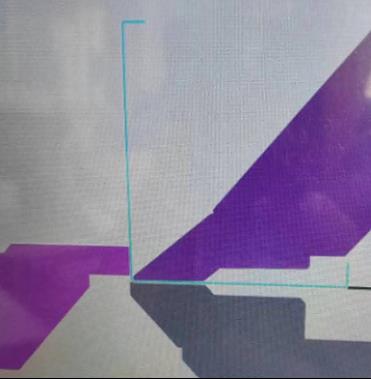

Какой размер минимальной полки между гибочным ножом (балкой) и столом (прижимной балкой)?

Пример №1

/files/rh-img/68/6836dfbf3ead4d6700f29d3b01656e84.jpg

Размеры 8/90/90/8мм

Какие минимальные размеры возможно получать на данном станке?

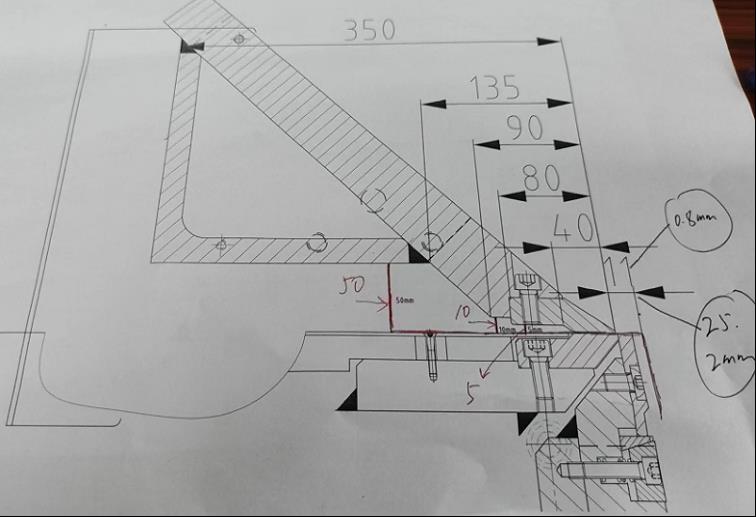

Пример №2 (профиль станка)

3/files/rh-img/68/6836dfbf3ead4d6700f29d3b01656e84.jpg

При высоте полки 50мм внутри станка – рабочая длина от 135мм и далее, при высоте полки более 50мм внутри станка – рабочая длина должна от 350мм.

При высоте полки 10мм внутри станка – рабочая длина от 82мм и далее.

При высоте полки 5мм внутри станка – рабочая длина от 40мм и далее.

При работе с толщиной листа 2мм (сталь) – минимальная полка гибки составит 25мм.

При работе с толщиной листа 0,8мм (сталь) – минимальная полка гибки составит 11мм.

Минимальная полка менее 25мм, возможно только по краям изделия (т.е. крайние гибы заготовки) – это обусловлено тем что ширина гибочной балки равна 25мм (т.е. минимальная полка в середине изделия-профиля возможна только 25мм)

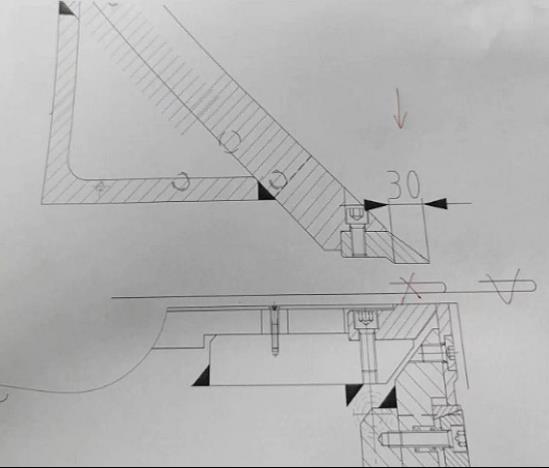

Какая ширина прижимного стола (прижимной балки)?

Пример №3


Ширина контакта прижимной балки – 30мм

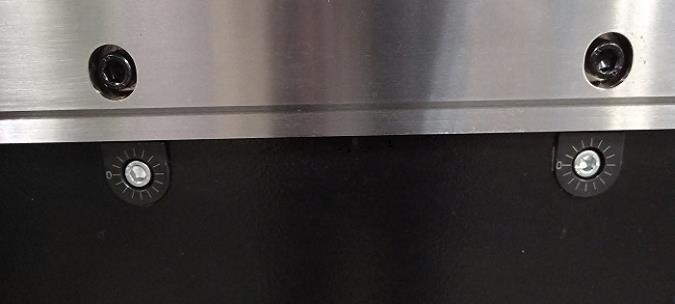

Как регулировки гибочный нож (балка)?

Пример №4
