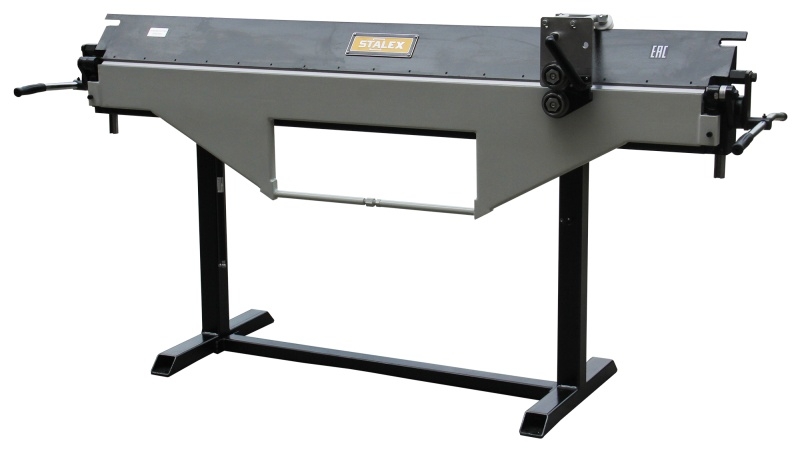

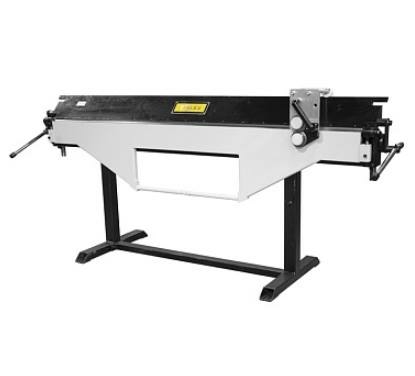

Станок листогибочный ручной Stalex BSM 2540/0.8
Станок листогибочный ручной Stalex BSM 2540/0.8
Станок листогибочный ручной Stalex BSM 2540/0.8 - это надежное и удобное оборудование, которое позволяет производить высококачественные гибочные работы с листовым металлом. Этот станок отличается простотой в использовании, высокой точностью и надежностью.
Преимущества станка:
- Компактные размеры и легкий вес обеспечивают удобство в транспортировке и хранении.
- Прочная конструкция и высококачественные материалы гарантируют долгий срок службы.
- Простая регулировка и настройка позволяют быстро переключаться между различными задачами.
- Высокая точность и повторяемость гибочных операций обеспечивают идеальный результат.
Особенности станка:
- Максимальная длина гиба – 2540 мм, максимальная толщина листа – 0.8 мм.
- Регулируемые опоры обеспечивают стабильность и точность при работе с разными размерами листов.
- Удобный ручной привод позволяет контролировать процесс гибки без дополнительного оборудования.
Назначение и сферы применения:
Станок листогибочный Stalex BSM 2540/0.8 идеально подходит для производства кузовных деталей, мебели, рекламных конструкций, вентиляционных элементов и других изделий из листового металла. Он будет полезен как для профессиональных мастерских, так и для мелких предприятий и частных мастеров.
Приобретите станок листогибочный ручной Stalex BSM 2540/0.8 и убедитесь в его высоком качестве и эффективности! Обращайтесь к нам для заказа и консультации.
Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, во время гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости

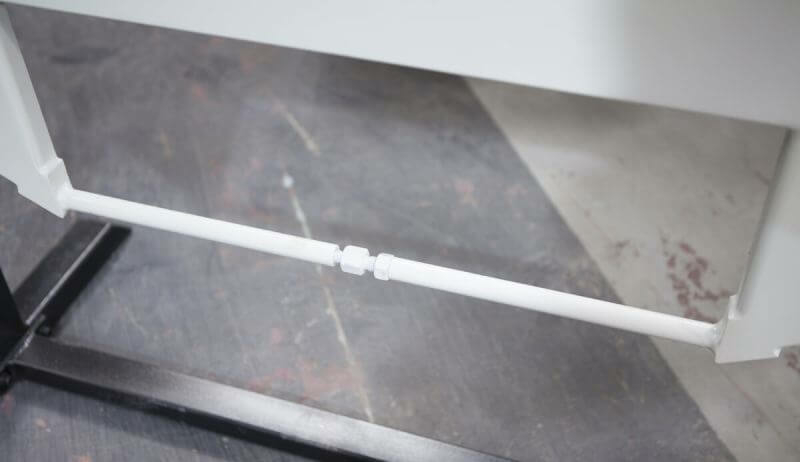

- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
Технические характеристики STALEX BSM 2540/0.8 |
|
---|---|
Макс. рабочая длина (гибка и резка) |
2540 мм |
Макс. толщина материала, сталь σв ≤320МПа |
0,8 мм |
Макс. толщина материала, сталь σв ≤400МПа |
0,7 мм |
Макс. угол гибки |
135º за один гиб |
Ширина (толщина) гибочной балки |
15 мм |
Вертикальный подъём прижимной балки |
55 мм |
Расстояние листа после резки до прижимной балки |
45 мм |
Габариты в собранном виде |
2865х650х1000 мм |
Габариты упаковки (ДхШхВ) |
3000х770х510 мм |
Масса нетто/брутто |
225/290 кг |
Вертикальный подъём прижимной балки – 55 мм |
||

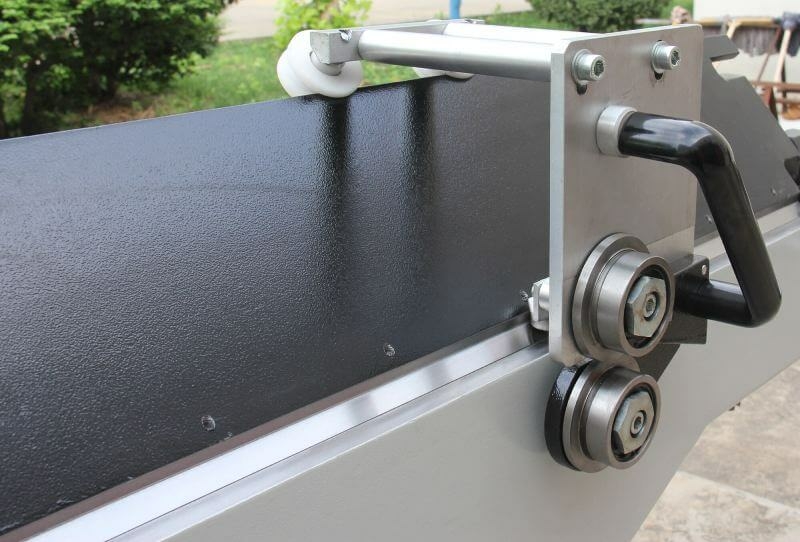

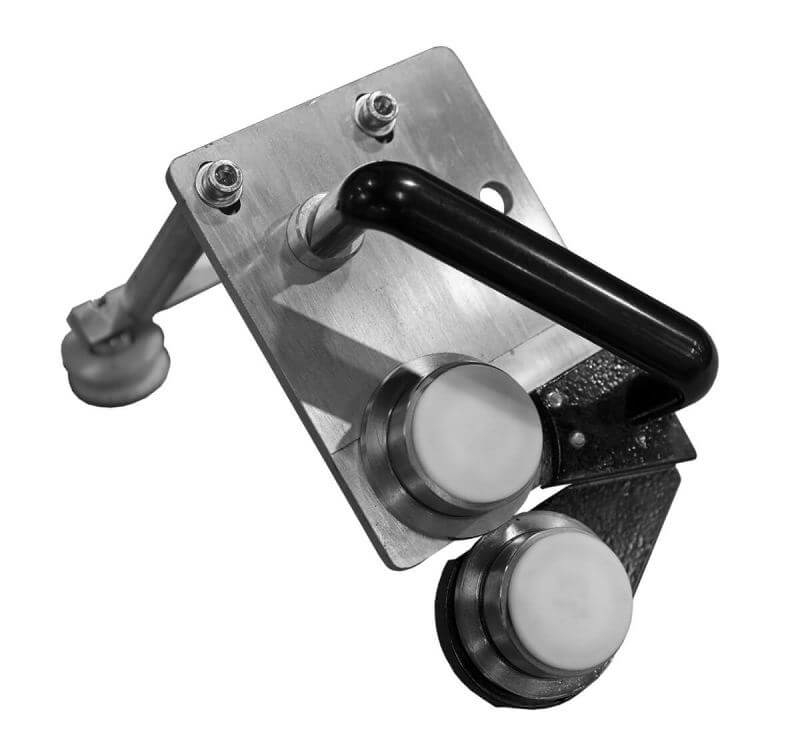

Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации) |
||

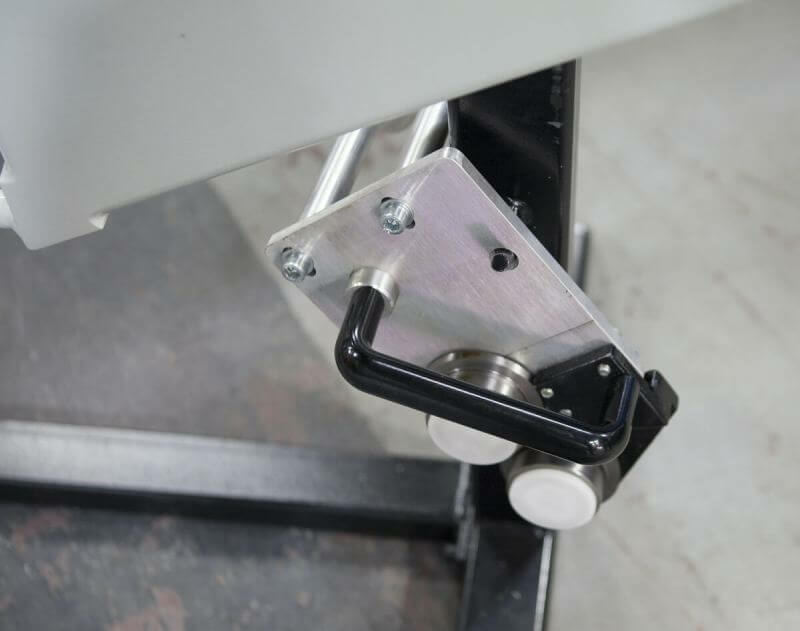

Удобное место для размещения роликового ножа, во время гибки листа |
||
Рабочая длина модели BSM 2540 (гибка и резка) – 2540 мм |
||

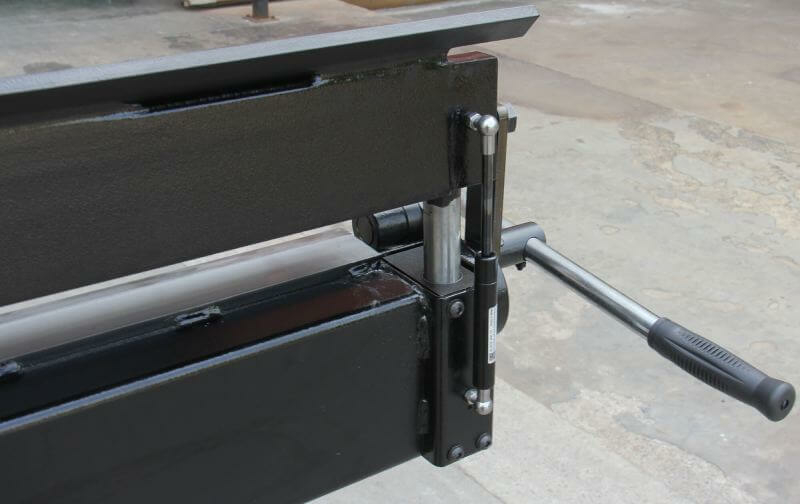

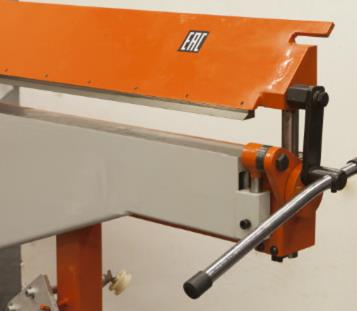

Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки |
||
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении |
||

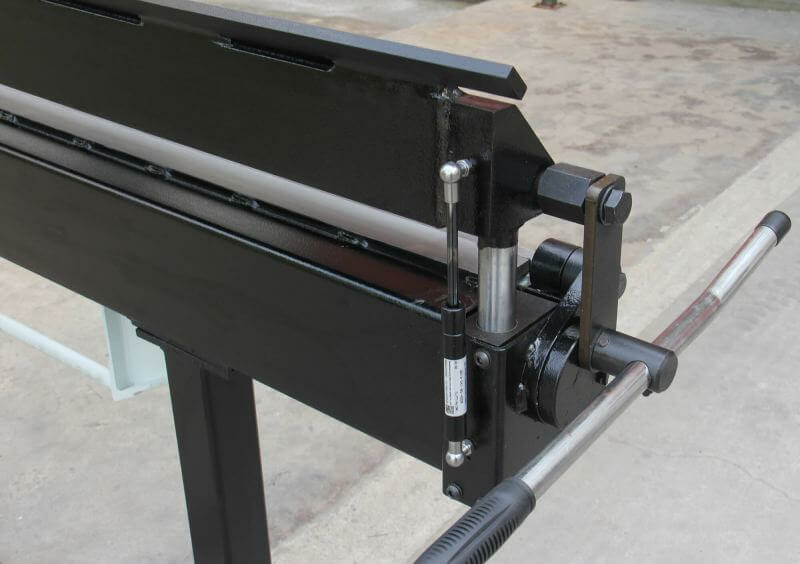

Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка. |
||
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение |
||
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения |
||
Регулировка прижимной балки в вертикальной плоскости |
||
Регулировка гибочной балки, через узел настройки прямолинейности |
||
Регулировка гибочной балки в вертикальной плоскости |
Комплект поставки
Станок в сборе | 1 |
Нож роликовый | 1 |
