Станок полуавтоматический двухколонный Stalex TGK-4235
Станок полуавтоматический двухколонный Stalex TGK-4235
Станок полуавтоматический двухколонный Stalex TGK-4235 - это надежное и мощное оборудование для работы с металлом. Он предназначен для выполнения различных операций по обработке металлических заготовок с высокой точностью и эффективностью.
Особенности и преимущества:
- Двухколонная конструкция обеспечивает стабильность и точность обработки
- Полуавтоматический режим работы упрощает процесс обработки
- Высокая производительность и надежность
- Простота в использовании и обслуживании
- Компактный размер и мобильность
Назначение и сферы применения:
Станок Stalex TGK-4235 идеально подходит для производственных предприятий, занимающихся металлообработкой. Он может быть использован для выполнения таких операций, как фрезерование, сверление, резка и другие виды обработки металла. Благодаря своей универсальности, этот станок может быть использован в различных отраслях промышленности, включая автомобильную, машиностроительную, судостроительную и другие.
Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 250 мм
- вспомогательный стол с роликом подачи, перед тисками
Основные элементы
- Угол пиления заготовок 90°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем

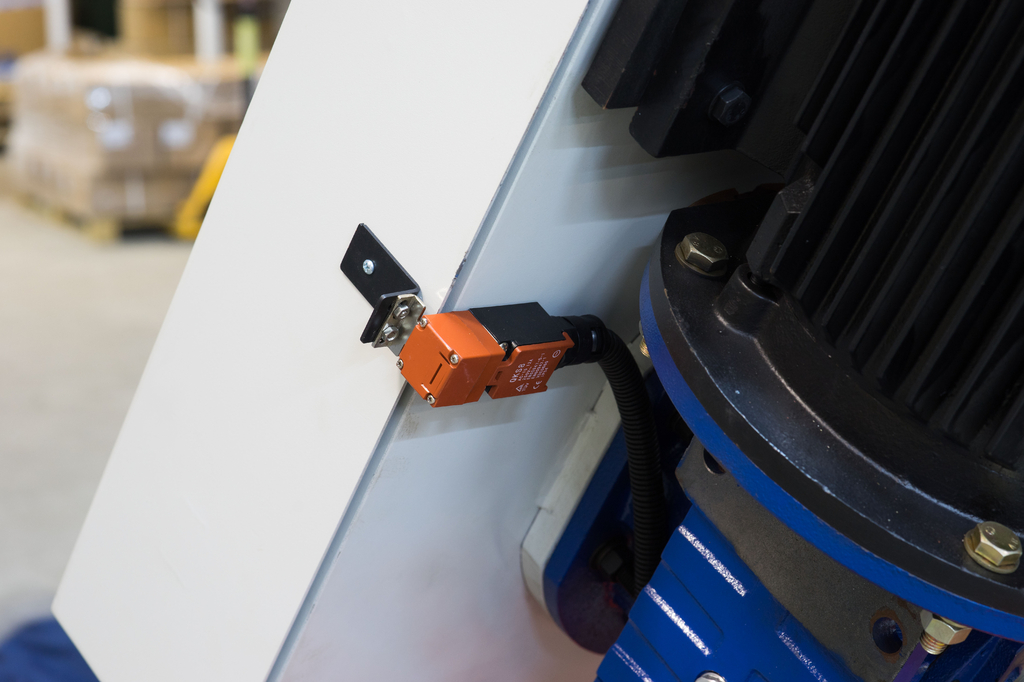

- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
- Концевики на подъём/опускание рамы и на обрыв полотна
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок + манометр
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
- Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.
Технические характеристики |
|
|
Stalex TGK-4235 |
Мощность двухскоростного двигателя |
2.2/2.8 кВт (3-х фазный) |
Мощность гидравлической станции |
0,55 кВт |
Мощность системы СОЖ |
0,04 кВт |
Вращение пилы |
90 градусов |
Диаметр шкивов |
Ø 480 мм |
Главный привод |
зубчатый |
Тиски |
гидравлические |
Натяжение полотна |
гидравлическое + манометр |
Скорость резания |
45, 69 м/мин |
Рабочая зона |
90° |
350 |
|
350 х 350 |
|
*Объём гидравлического бака |
58 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
Объём бака СОЖ |
43 л заливать 2/3 по уровню СОЖ |
Габариты ленточного полотна |
34х1,1х4115 мм |
Рабочая высота стола |
668 мм |
Размер упаковки |
2130х1150х1730 мм |
Масса нетто/брутто |
775/940 кг. |
Страна производитель |
Китай |
Гарантия |
12 месяцев |
Особенности

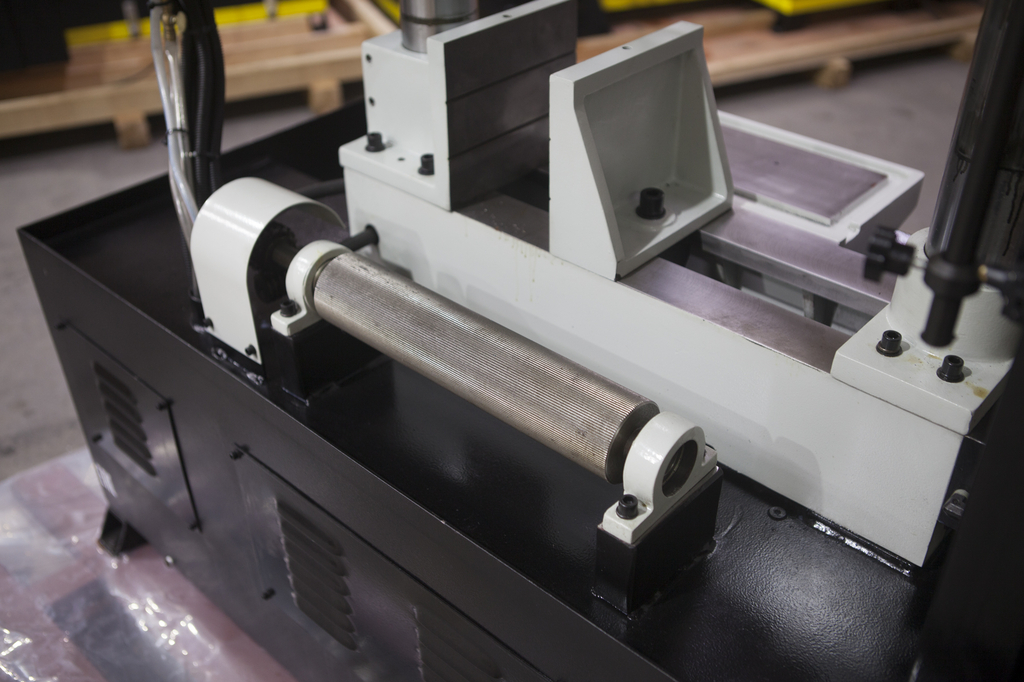

Вспомогательный стол с роликом подачи |
|
Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка. |
|

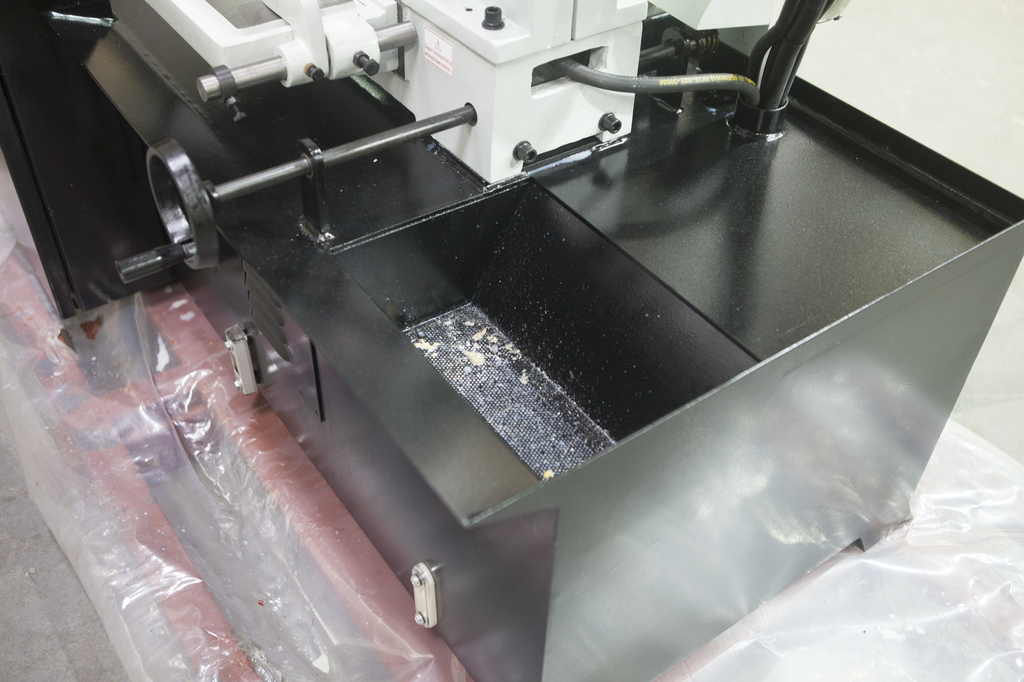

В тумбе станка размещён бак для стружки и слива СОЖ |
|

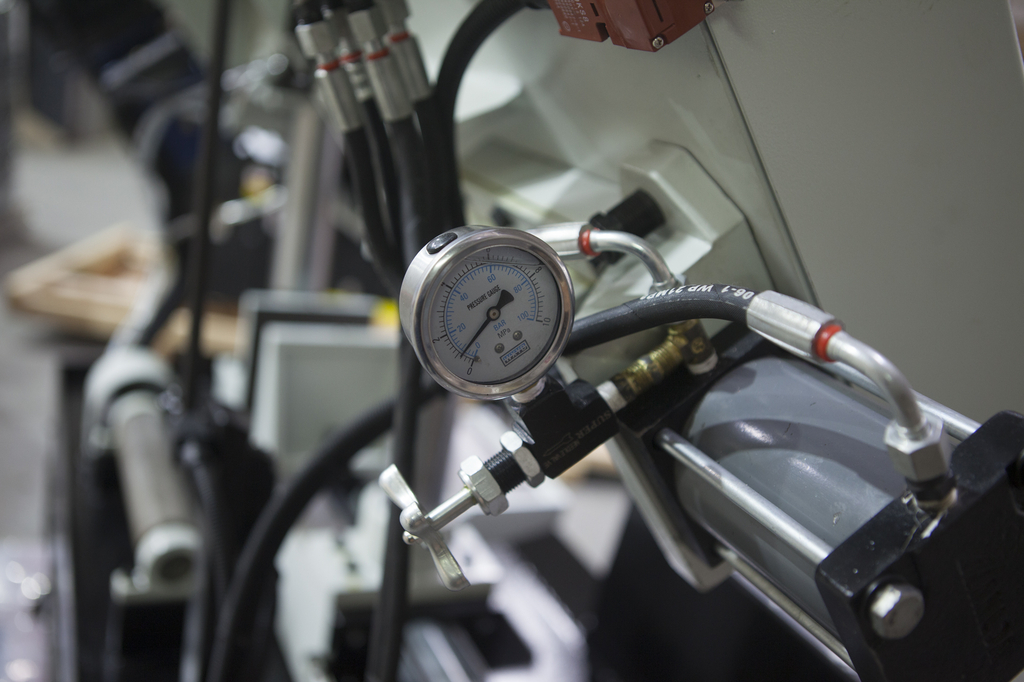

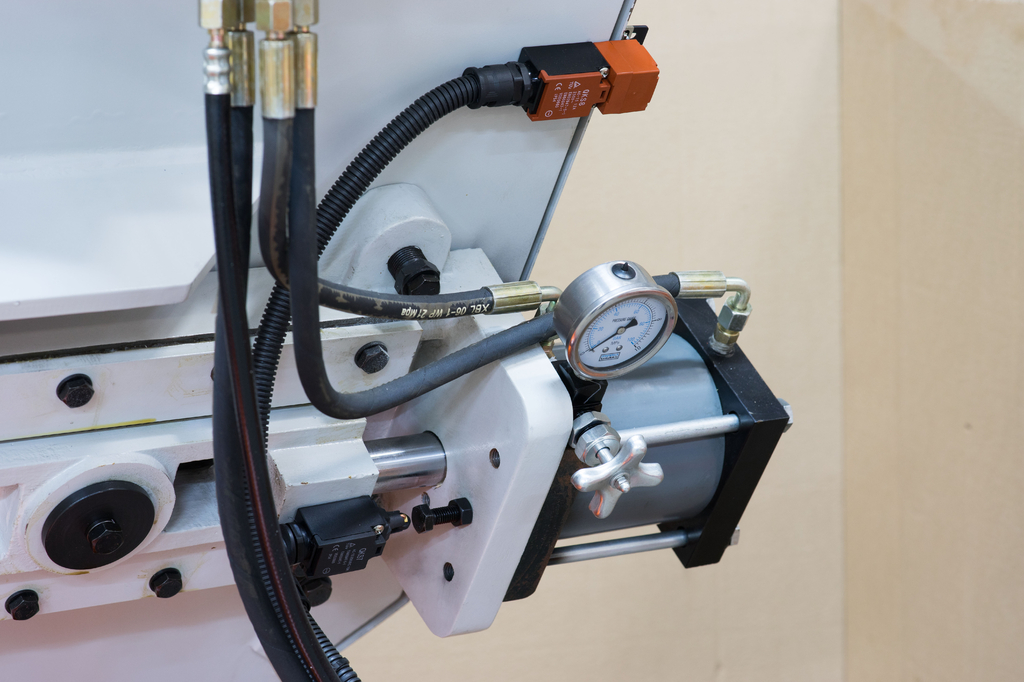

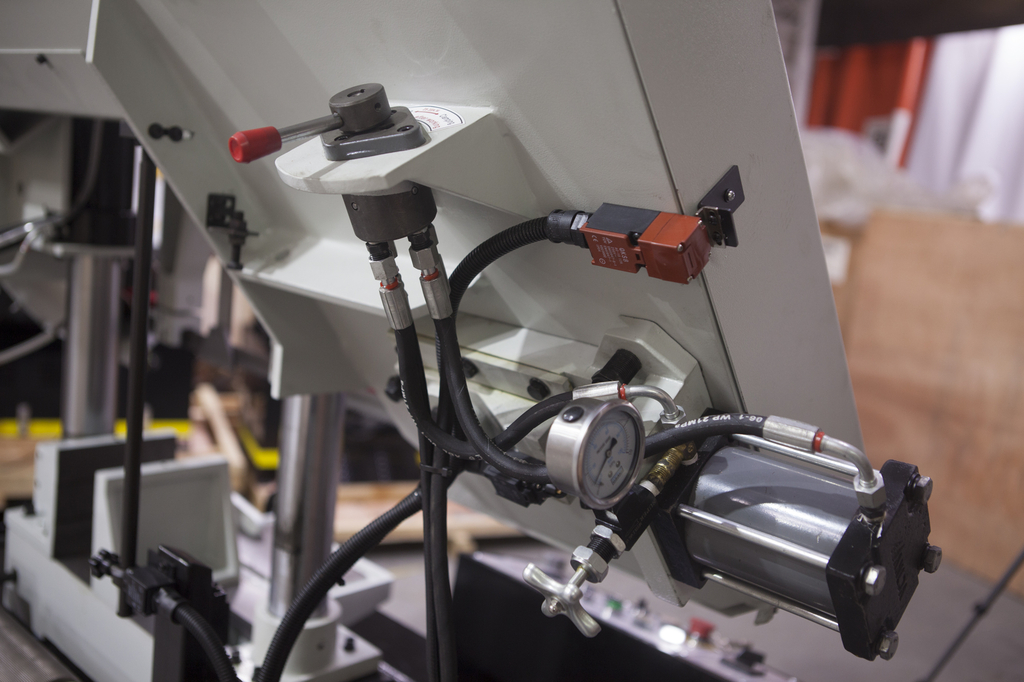

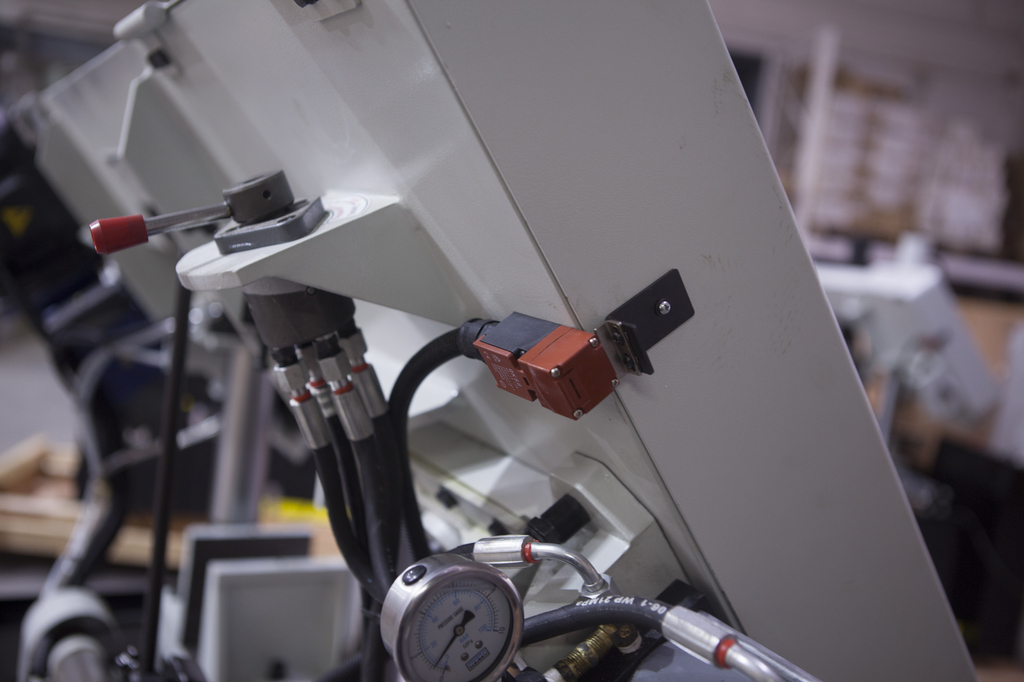

Гидравлическое натяжение полотна и концевик на обрыв полотна |
|

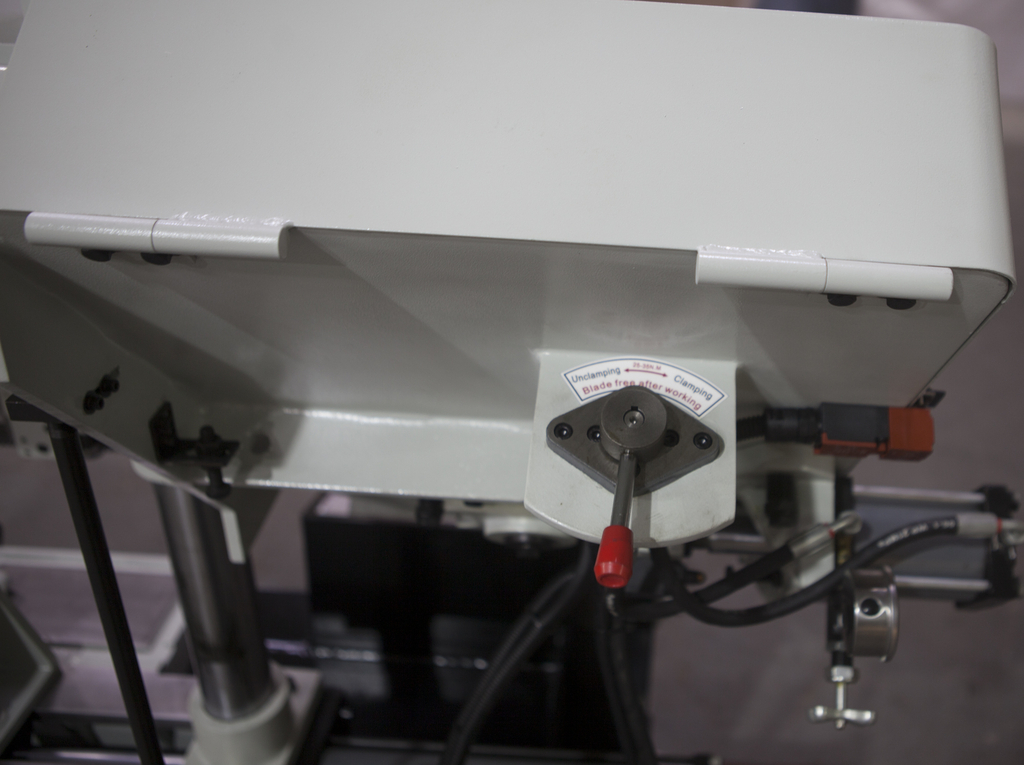

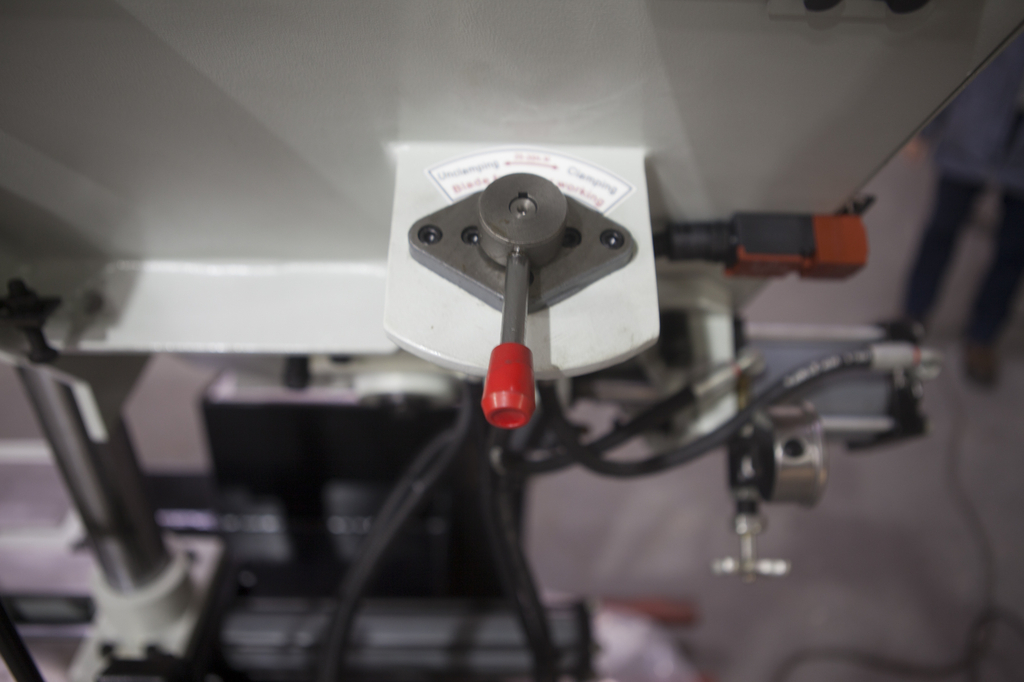

Рычаг регулировки натяжения полотна |
|

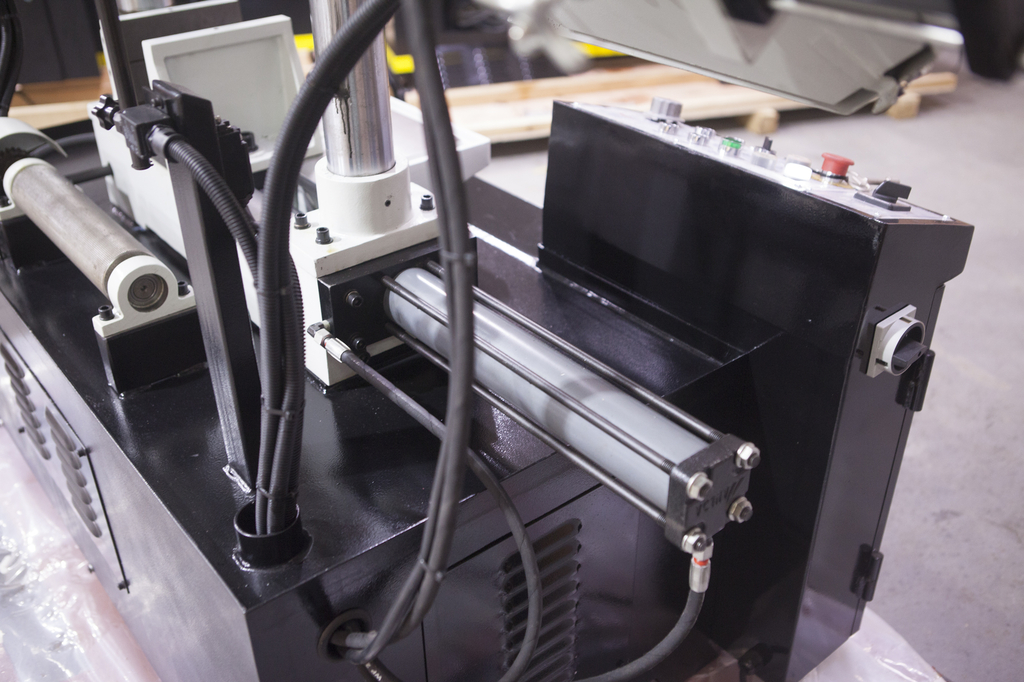

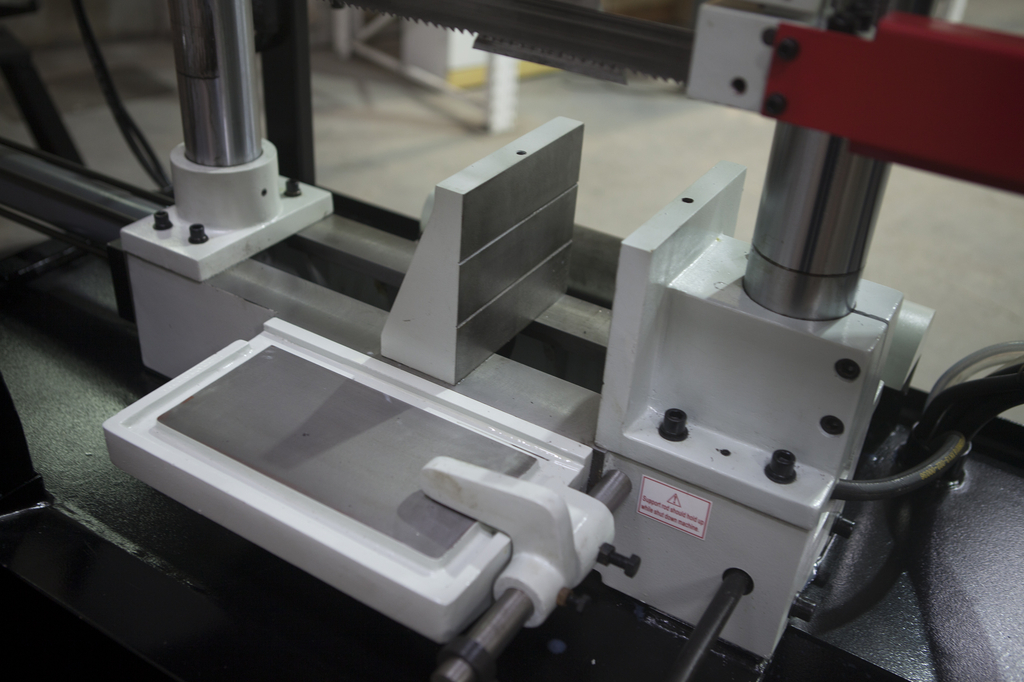

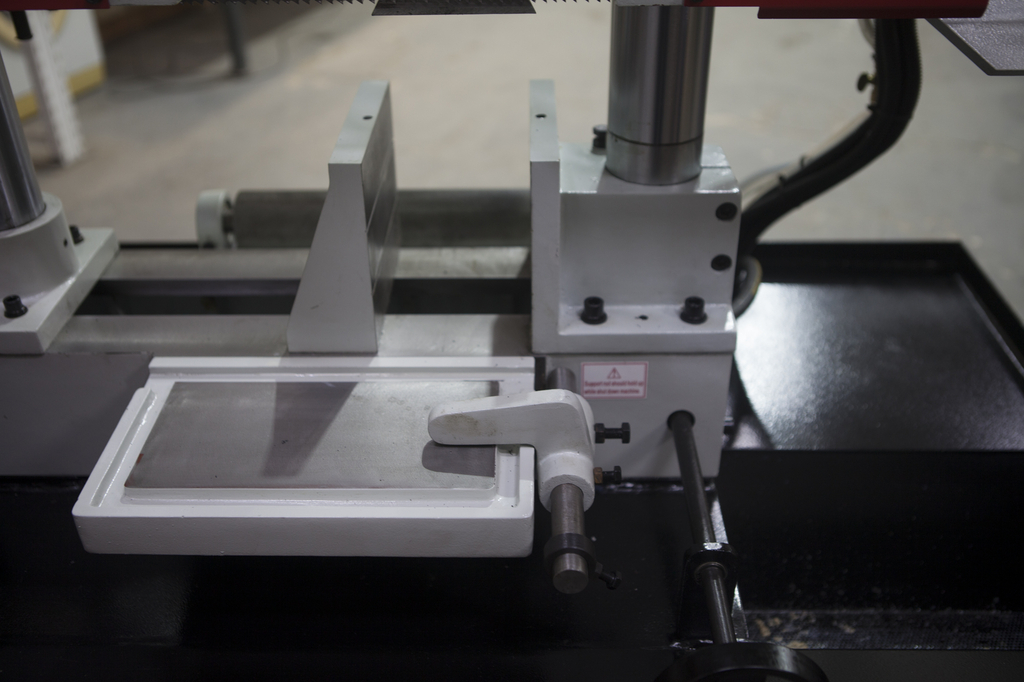

Гидравлические тиски |
|

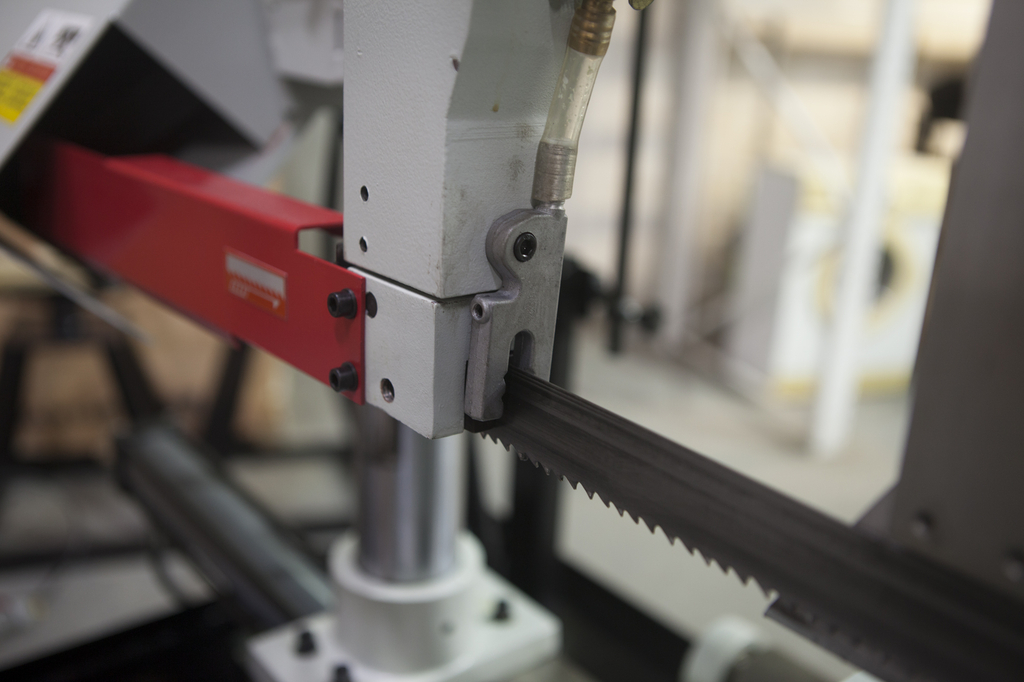

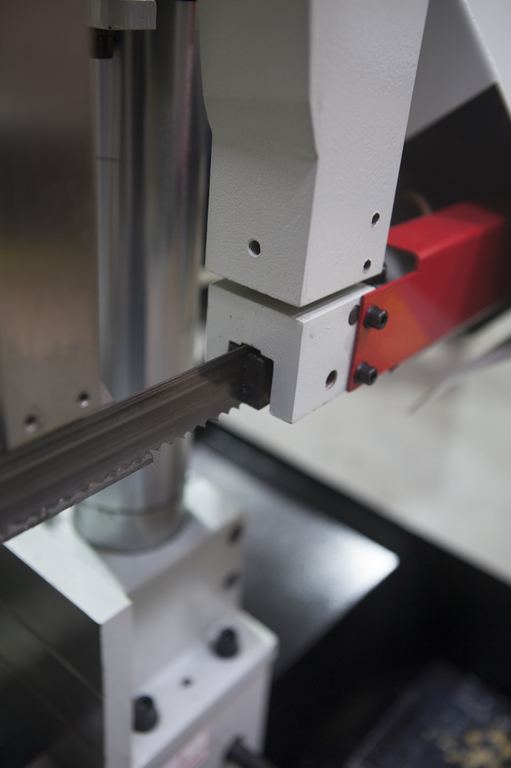

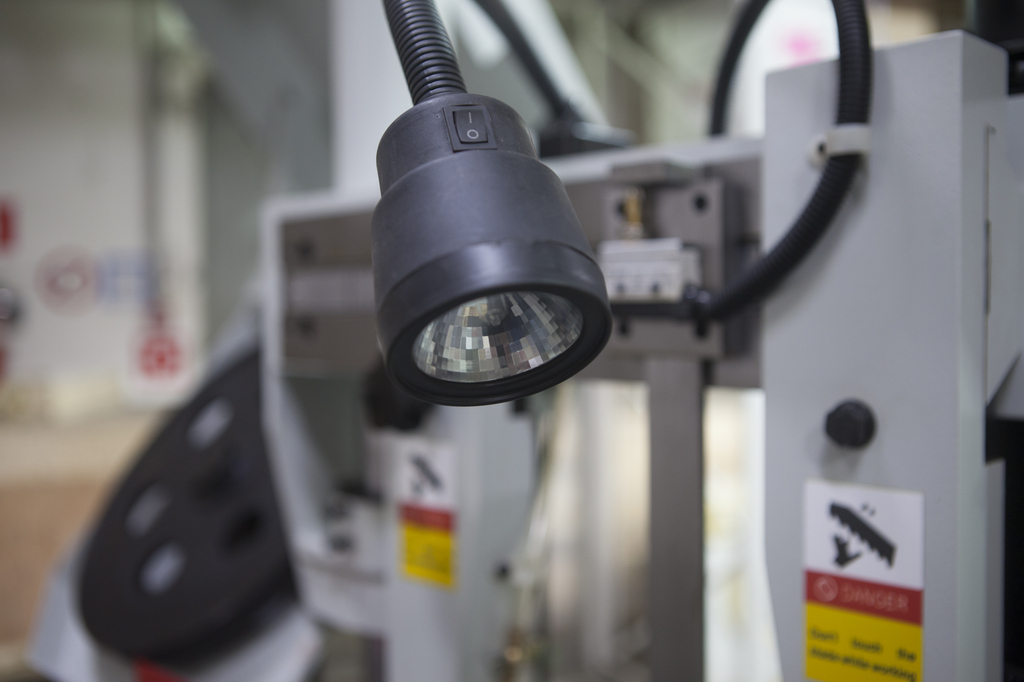

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения Концевик на отключение быстрой подачи. |
|

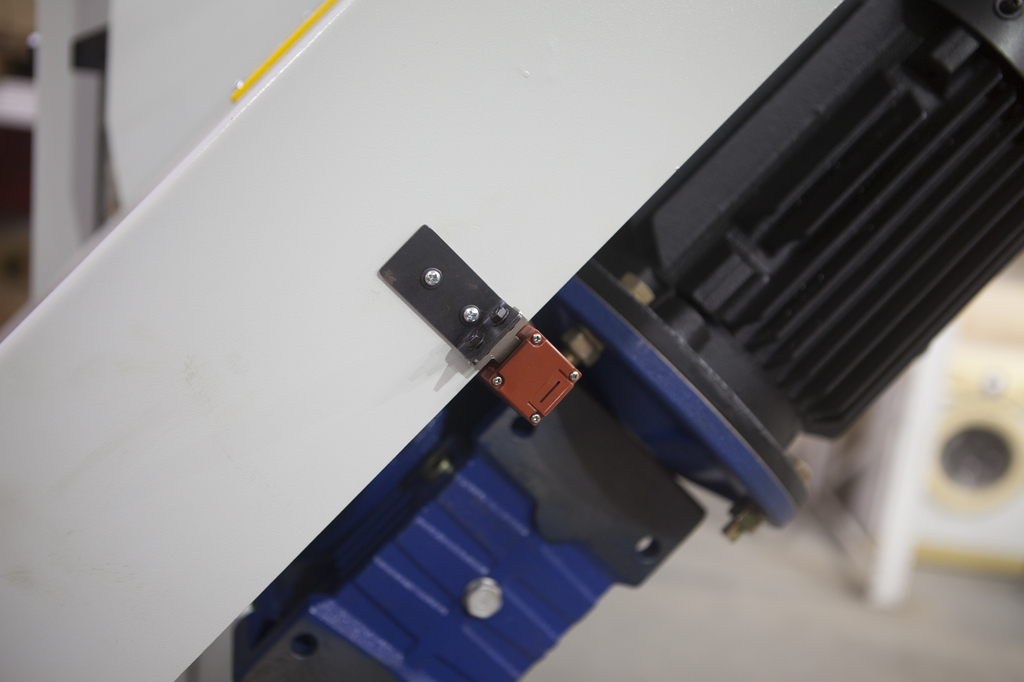

Концевик на подъём | |

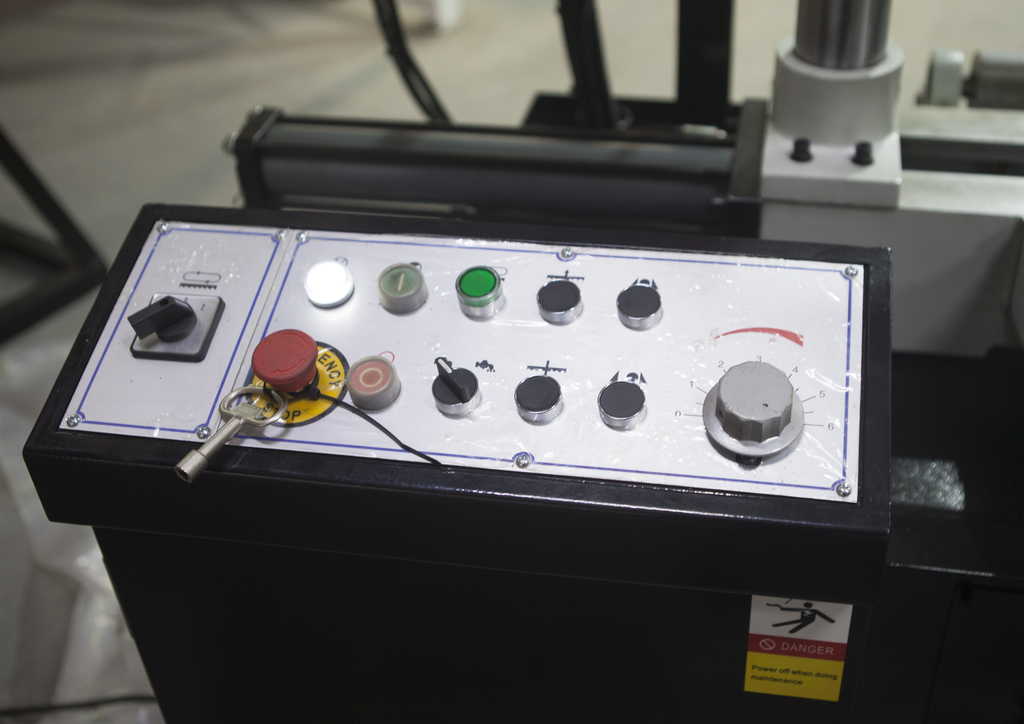

Пульт станка | |

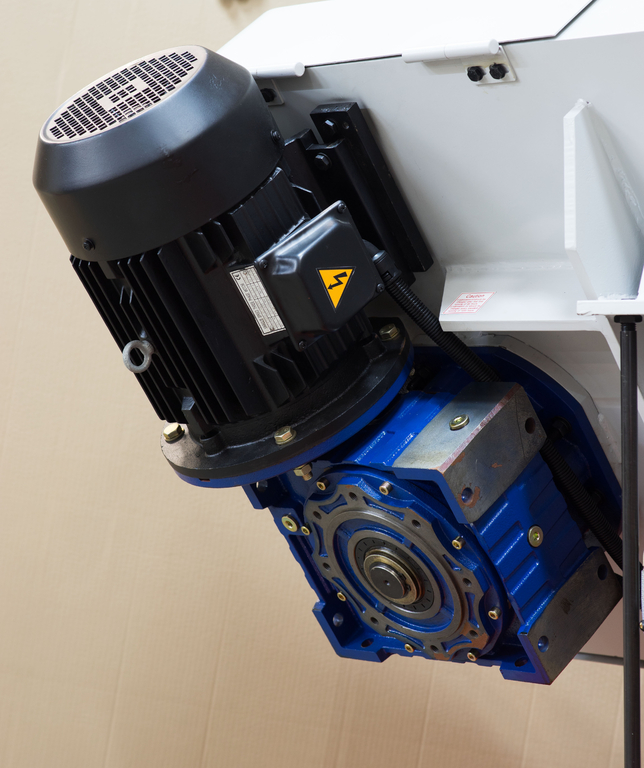

Зубчатый редуктор |
|
Уровень и температура масла Уровень СОЖ |
|
Дополнительная стойка для длинных заготовок |
|

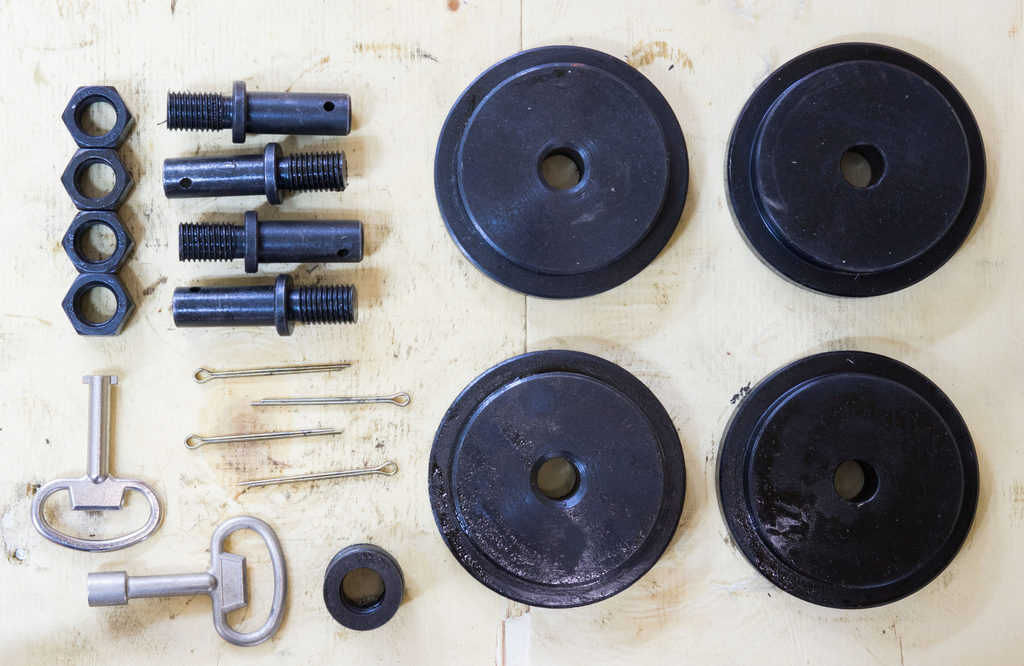

Комплект колёс для дополнительной стойки + ключи к электоршкафу |
Комплект |
|
---|---|
Ленточнопильный станок | 1 шт. |
Ленточнопильное полотно установленное на станке | 1 шт. |
Регулируемый упор - 250 мм | 1 шт. |
Вспомогательный стол с роликом подачи, перед тисками | 1 шт. |
