Станок полуавтоматический двухколонный Stalex TGK-4240
Описание товара
Станок полуавтоматический двухколонный Stalex TGK-4240 - надежное и мощное оборудование для промышленных предприятий. Он предназначен для выполнения различных операций по обработке металла.
Преимущества
- Высокая производительность
- Простота в использовании
- Надежность и долговечность
- Компактный размер, экономия места в цеху
- Высокое качество обработки
Особенности
- Двухколонная конструкция для стабильности и точности
- Полуавтоматический режим работы для удобства оператора
- Возможность настройки различных параметров обработки
- Система защиты от перегрузок и аварийных ситуаций
- Современный дизайн и эргономичное исполнение
Назначение и сферы применения
Станок Stalex TGK-4240 подходит для обработки различных металлических деталей, изготовления заготовок и деталей для машиностроения, автомобилестроения, строительной отрасли и других областей промышленности.
Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
- вспомогательный стол с роликами подачи, перед тисками
- стойка для длинных заготовок
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
- Концевики на подъём/опускание рамы и на обрыв полотна
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
Технические характеристики |
|
|
Stalex TGK-4240 |
Мощность двухскоростного двигателя |
3,0/4,0 кВт (3-х фазный) |
Мощность гидравлической станции |
0,75 кВт |
Мощность системы СОЖ |
0,09 кВт |
Вращение пилы |
90 градусов |
Диаметр шкивов |
Ø 520 мм |
Главный привод |
зубчатый |
Тиски |
гидравлические |
Натяжение полотна |
гидравлическое |
Скорость резания |
35, 56 м/мин |
Рабочая зона |
90° |
400 |
|
400 х 400 |
|
*Объём гидравлического бака |
60 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
Объём бака СОЖ |
45 л заливать 2/3 по уровню СОЖ |
Габариты ленточного полотна |
41х1,3х5000 мм |
Рабочая высота стола |
611 мм |
Объём гидравлического бака |
60 л |
Объём бака СОЖ |
20 л |
Размер упаковки |
2690х1340х2150 мм |
Масса нетто/брутто |
1330/1555 кг |
Страна производитель |
Китай |
Гарантия |
12 месяцев |
Особенности
|

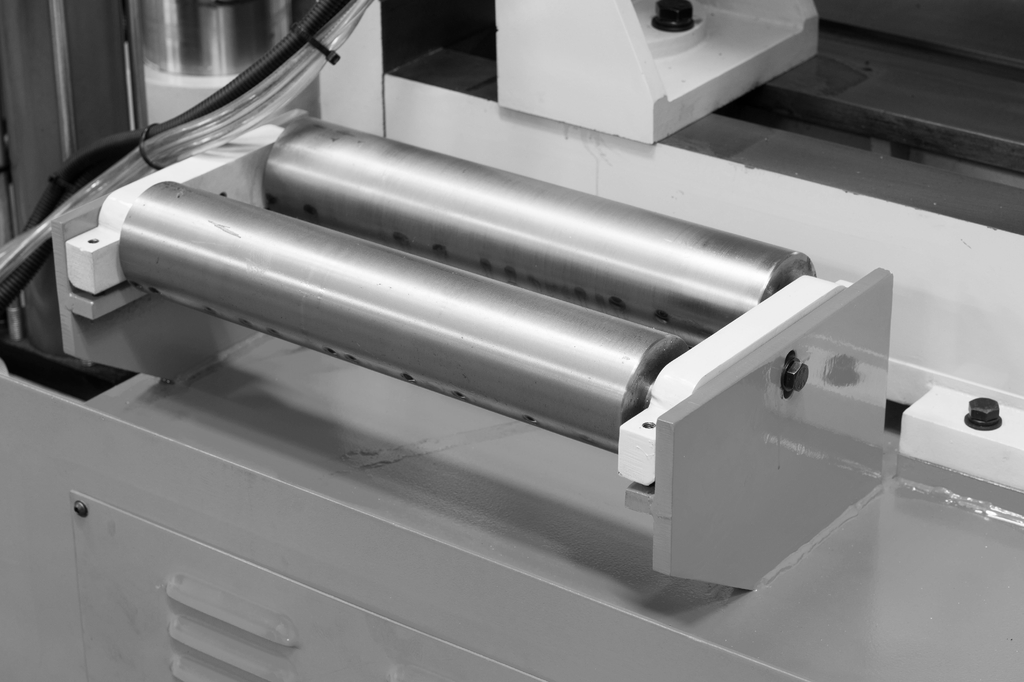

Вспомогательный стол с роликами подачи |
|

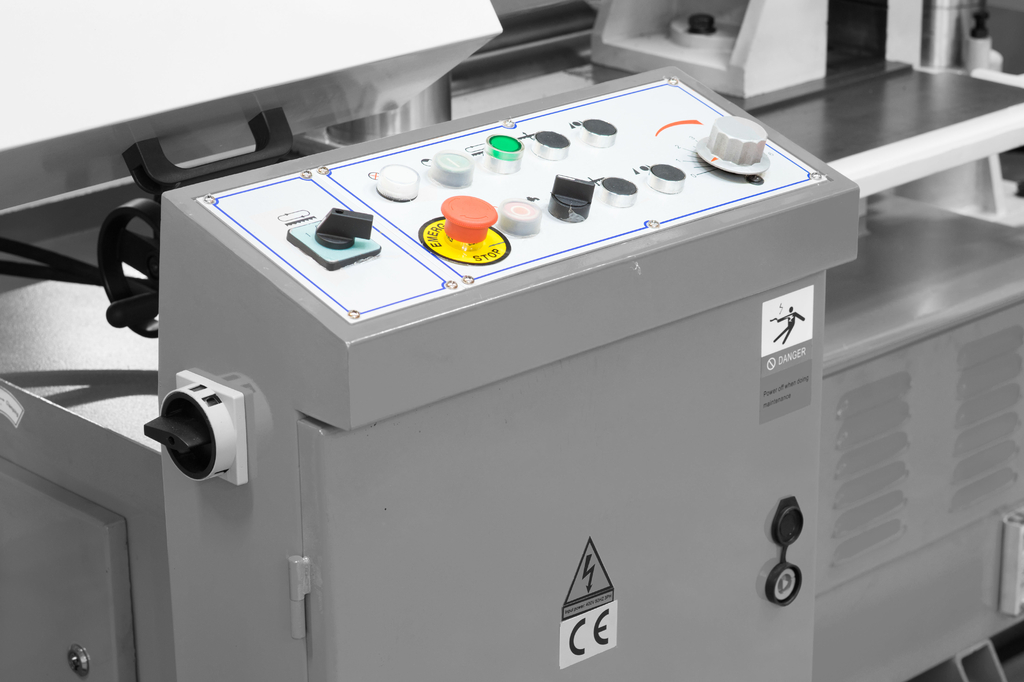

Блок управления станком |
|

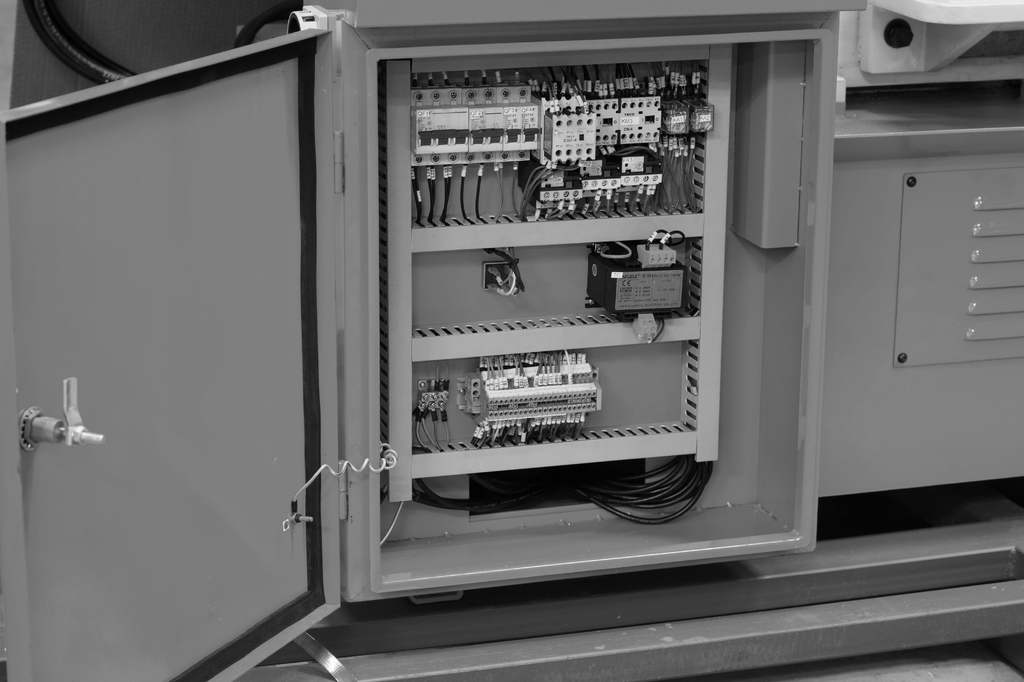

Электрические компоненты |
Помпа подачи СОЖ |
|

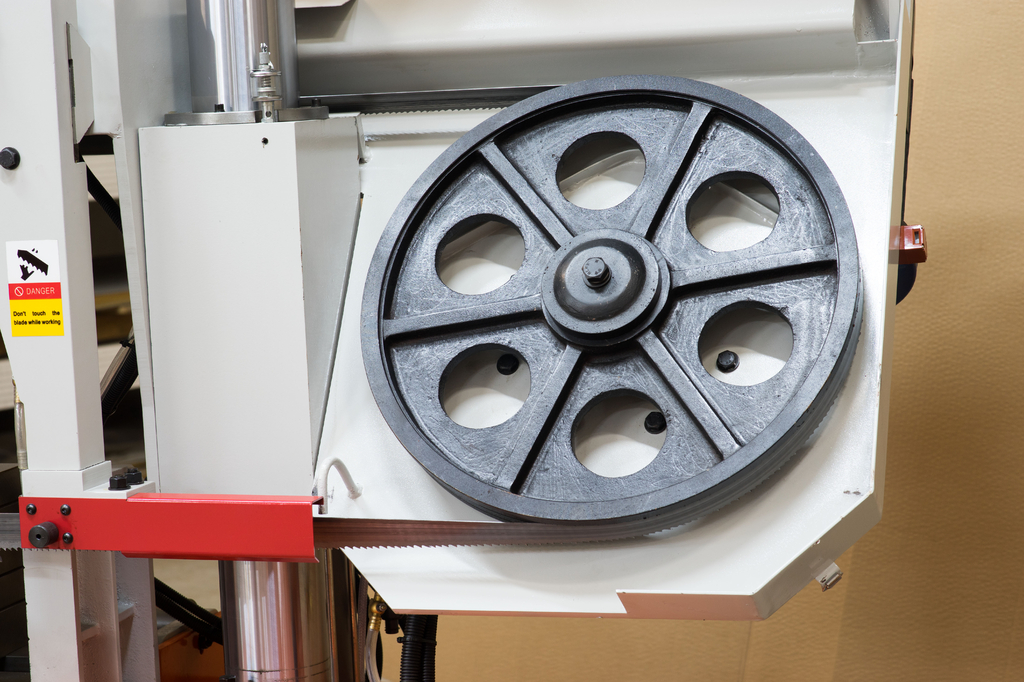

Гидравлическое натяжение полотна и концевик на обрыв полотна |
|
|

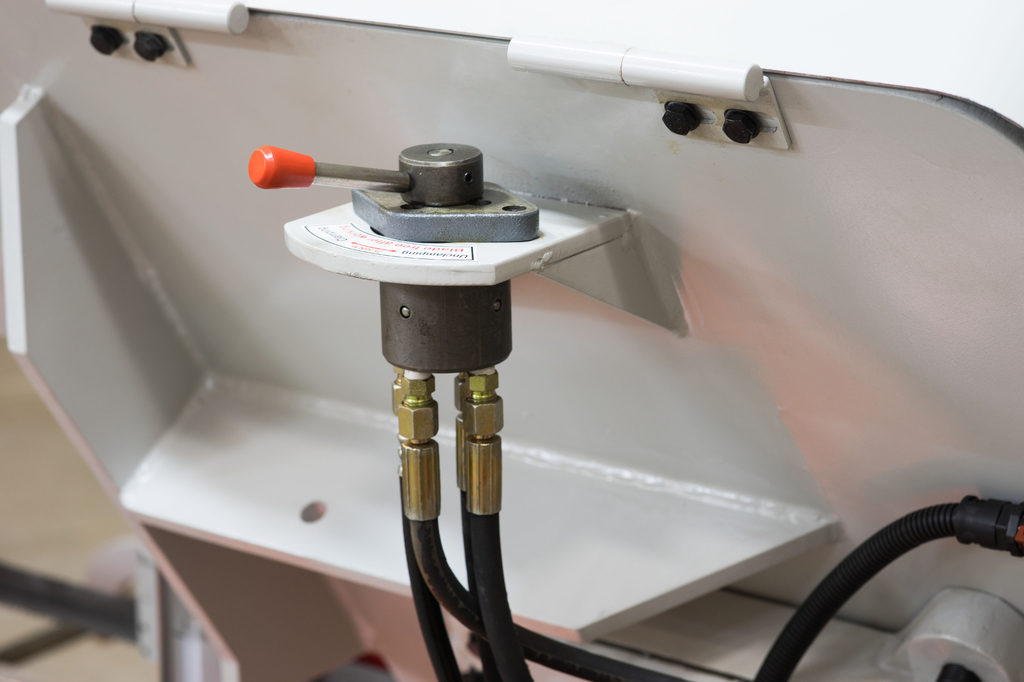

Рычаг регулировки натяжения полотна |
|

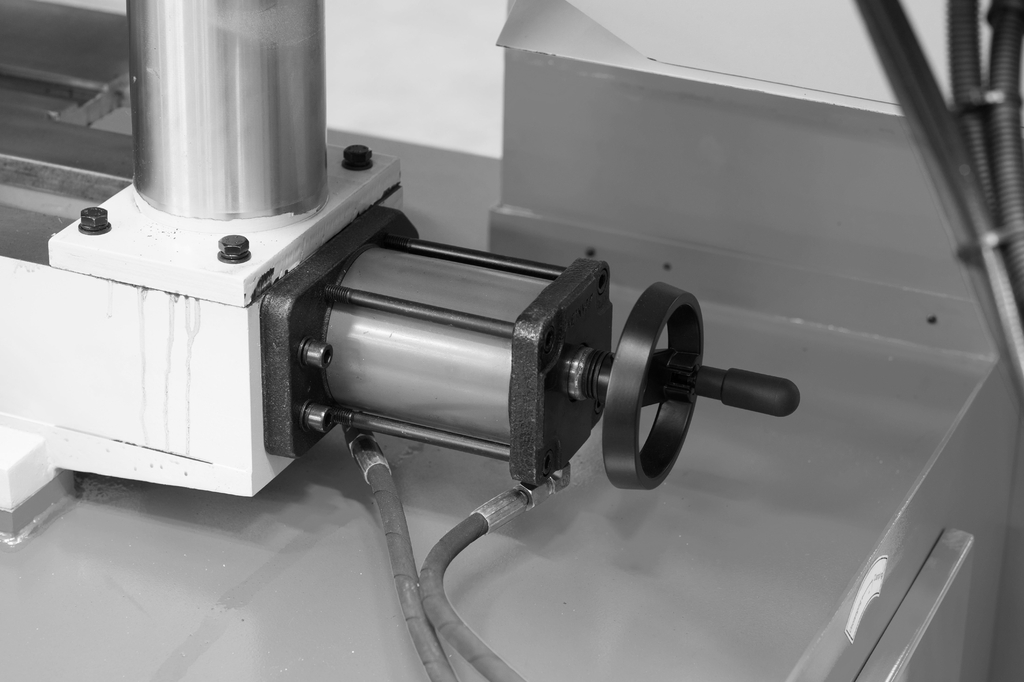

Гидравлические тиски |
|

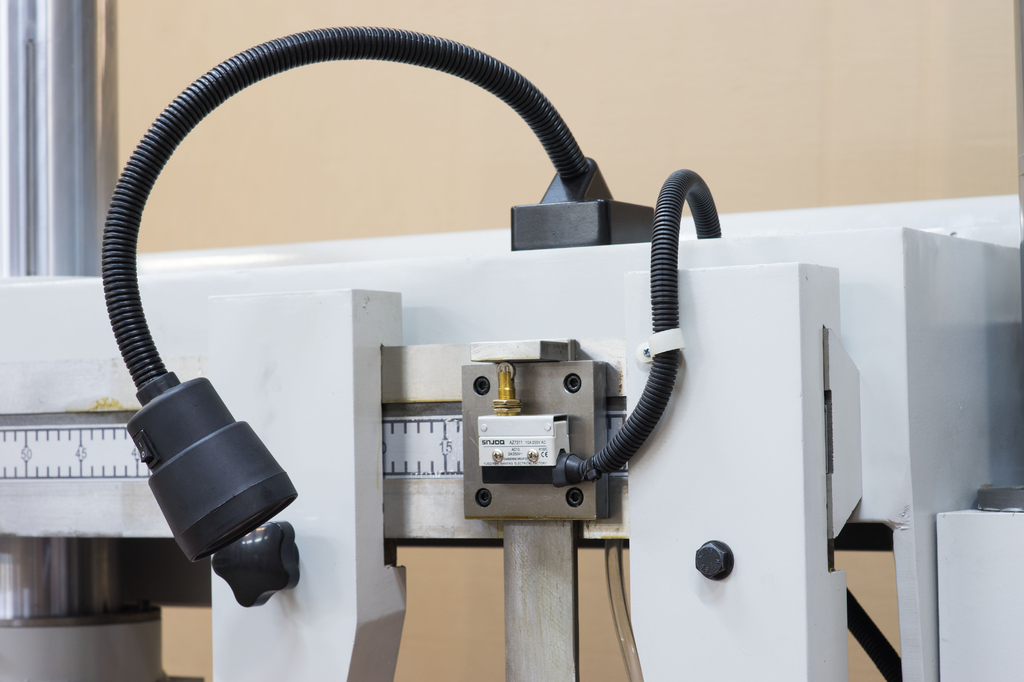

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения Концевик на отключение быстрой подачи. |
Маслёнка для смазки колонны |
|
Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
|
|
Концевик на подъём Концевик на опускание
|
|

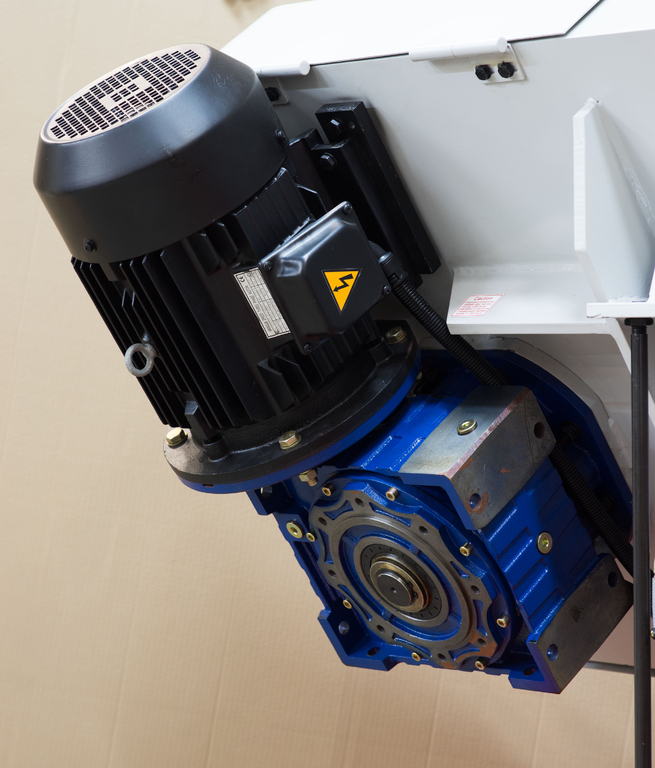

Зубчатый редуктор
|
|
Уровень и температура масла Уровень СОЖ
|
|
Дополнительная стойка для длинных заготовок (входит в стандартную комплектацию)
|
|

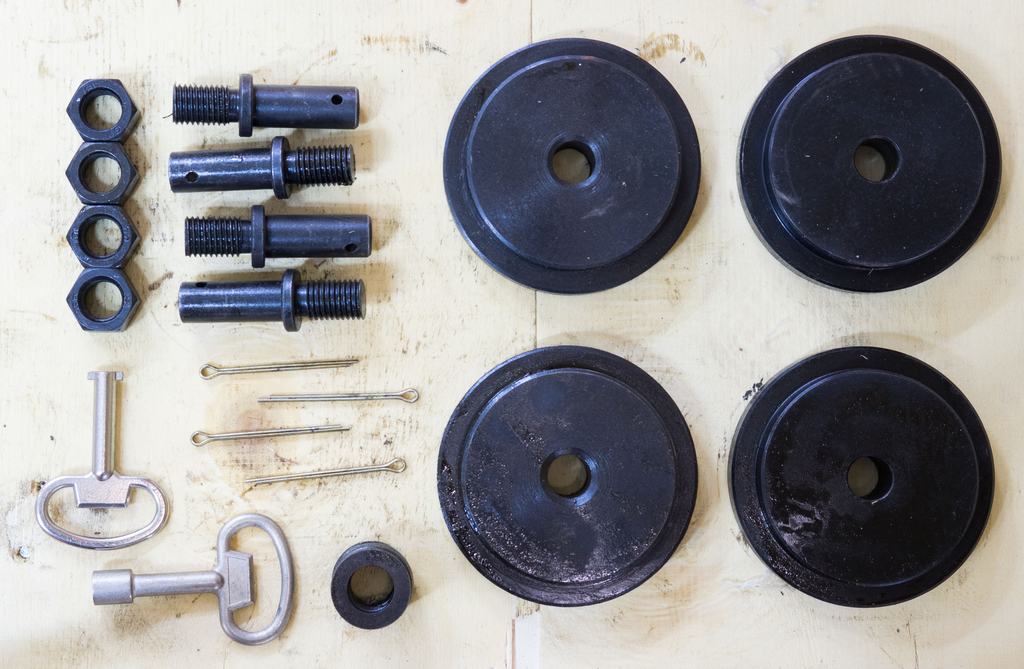

Комплект колёс для дополнительной стойки + ключи к электоршкафу |
Комплект |
|
---|---|
Ленточнопильный станок | |
Ленточнопильное полотно, установленное на станке | |
Регулируемый упор - 350 мм | |
Вспомогательный стол с роликами подачи, перед тисками | |
Стойка для длинных заготовок |
