Станок профилегибочный ручной STALEX TG-50
Артикул: sta101210

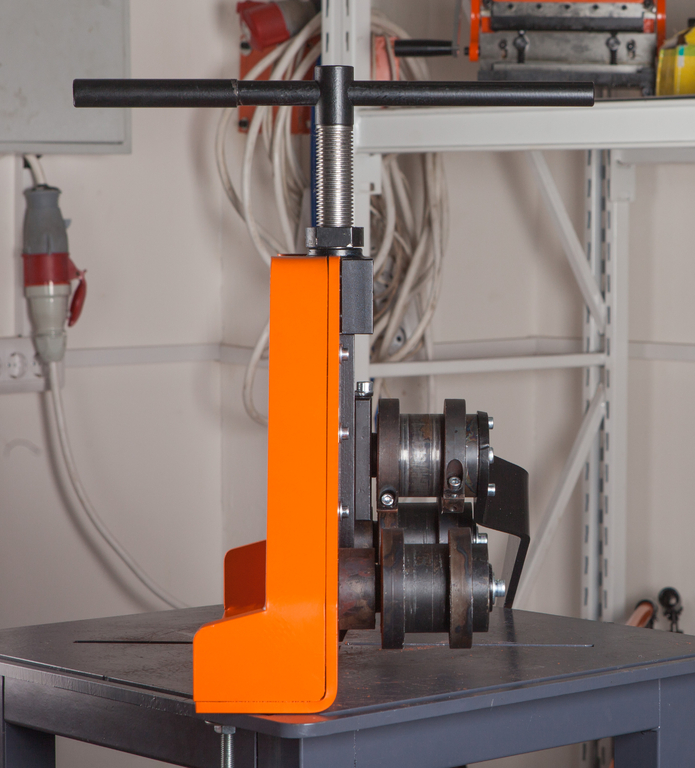

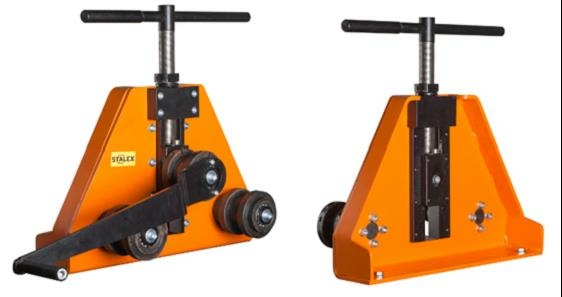

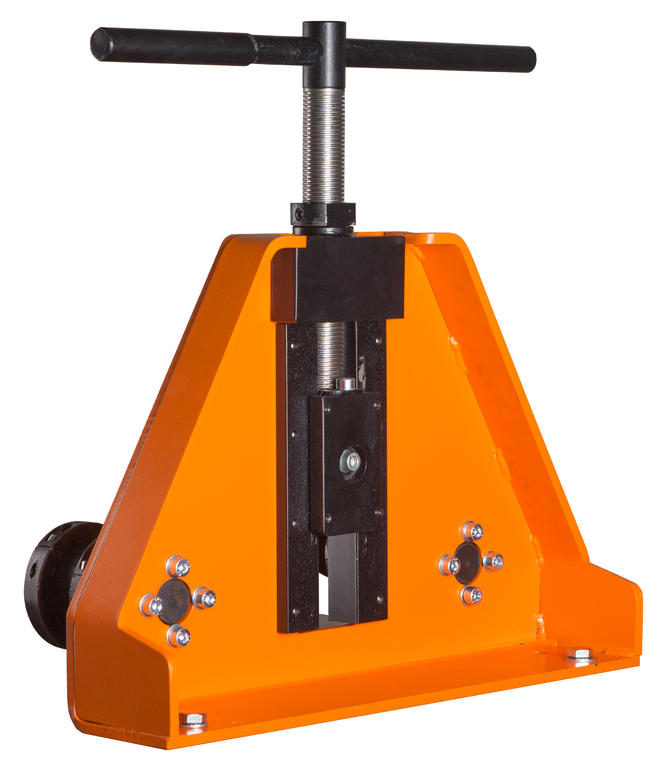

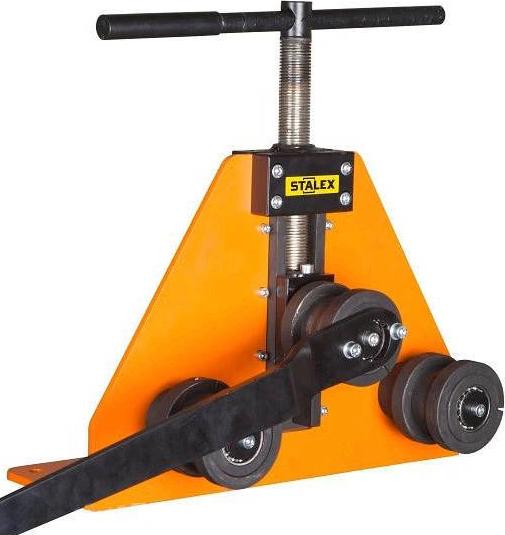

Профилегибочный ручной станок Stalex TG-50
Профилегибочный ручной станок Stalex TG-50 - надежный помощник для работы с металлом. Этот станок отличается высоким качеством и простотой в использовании, что делает его идеальным выбором для производственных предприятий любого масштаба.
Особенности и преимущества:
- Компактный и легкий дизайн для удобства транспортировки и хранения
- Прочная конструкция из высококачественных материалов для долговечности
- Регулируемые параметры гибки для точности и эффективности работы
- Простая система управления для быстрой настройки и использования
- Идеально подходит для гибки профильных труб и листового металла
Назначение и сферы применения:
Профилегибочный ручной станок Stalex TG-50 прекрасно подходит для использования в различных сферах промышленности, таких как:
- Машиностроение
- Строительство
- Автомобильная промышленность
- Мебельное производство
Благодаря своей универсальности и функциональности, этот станок станет незаменимым инструментом для выполнения различных задач по обработке металла.

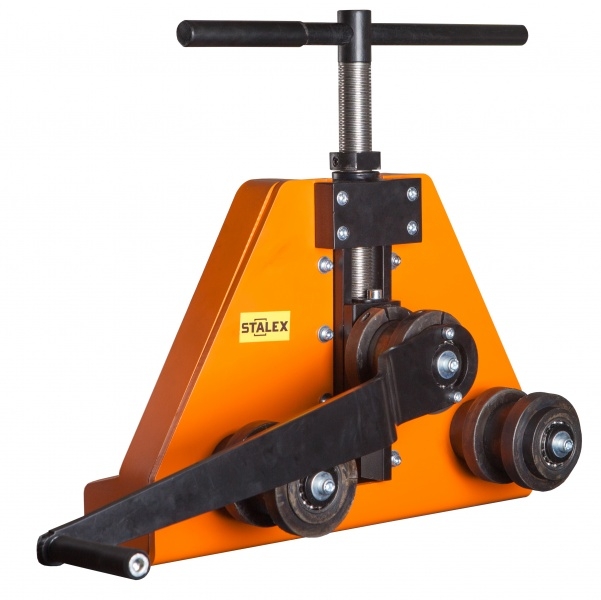

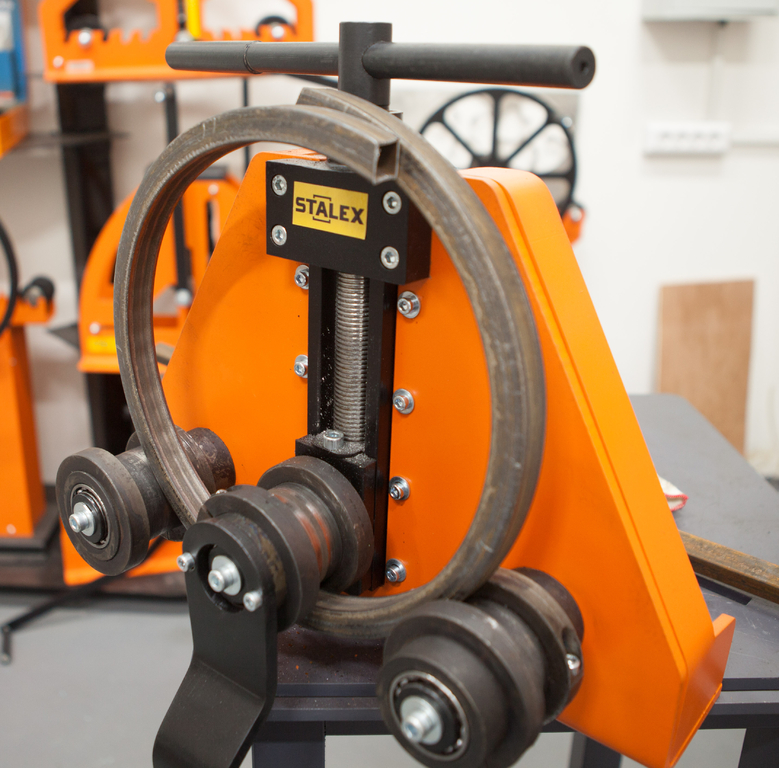

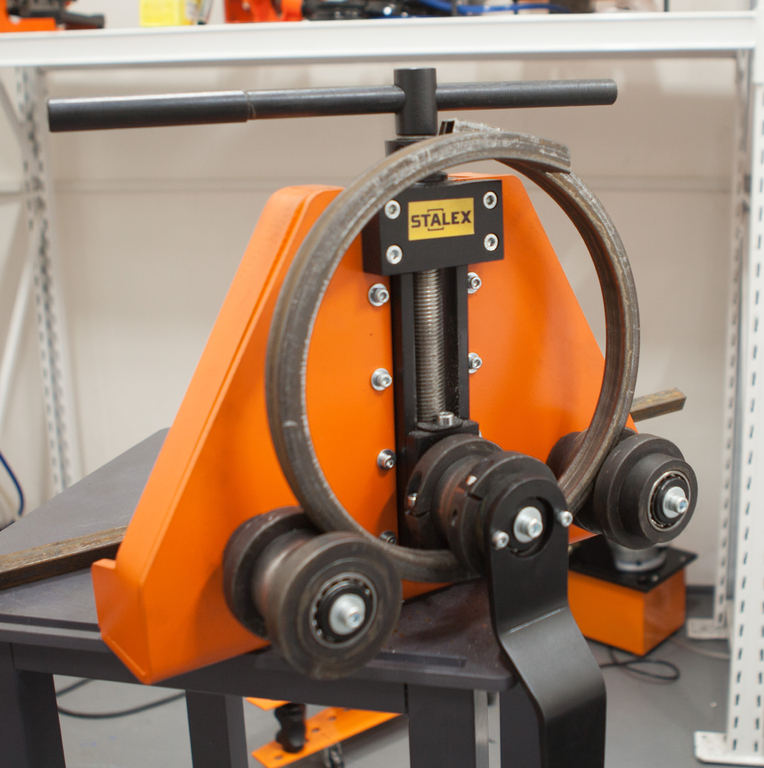

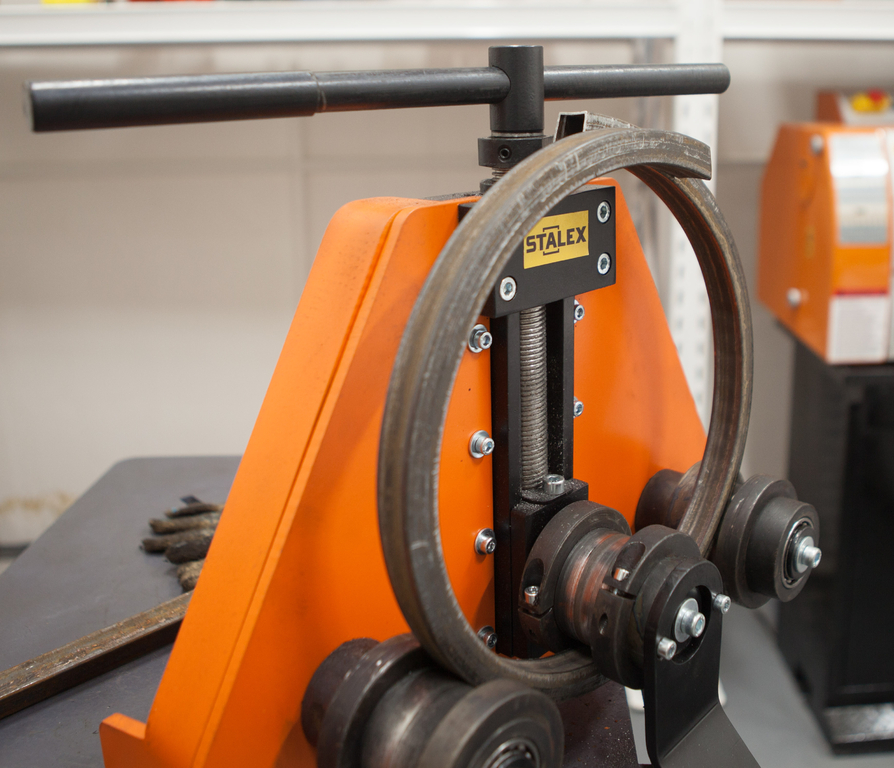

Профилегибочный ручной станок Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки.
Описание профилегибочного ручного станка Stalex TG-50

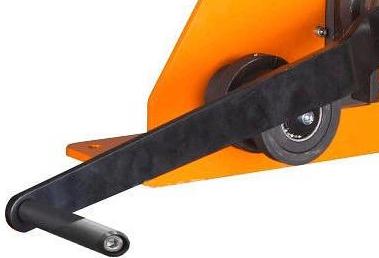

Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки. На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.
- Профильная труба – макс. размер 50х30х1,5 мм (плашмя).
- Профильная труба – макс. размер 30х30х2 мм.
- Круглая труба - макс. размер Ø30х2 мм.
Технические характеристики профилегибочного станка Stalex TG-50 |
|
|---|---|
| Характеристика | Значение |
| Диаметр верхнего ролика | 65 мм |
| Рабочая длина верхнего ролика | 46 мм |
| Диаметр нижнего ролика | 65 мм |
| Рабочая длина нижнего ролика | 46 мм |
| Максимальное расстояние между верхним и нижними роликами | 55 мм |
| Межосевое расстояние между нижними роликами | 280 мм |
| Габариты упаковки (ДхШхВ) | 500х350х400мм |
| Вес Stalex TG-50 | 40 кг |
Таблица гибки для разных заготовок |
||||
|---|---|---|---|---|
| Характеристика | Значение | |||
| Сталь, мм | 20х20х2 | 25х25х2 | 30х30х2 | 40х40х1.5 |
| Медь, мм | 20х20х2.2 | 25х25х2.2 | 30х30х2.2 | 40х40х2.2 |
| Алюминий, мм | 20х20х2.5 | 25х25х2.5 | 30х30х2.5 | 40х40х2.5 |
| Минимальный радиус, мм | 130 | 120 | 150 | 170 |
| Минимальный диаметр, мм | 300 | 320 | 480 | 500 |
* На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком.
Особенности Stalex TG-50
 |

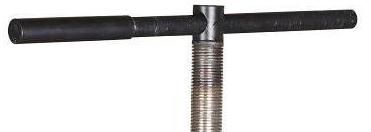

Регулировочный винт с воротком Для контроля радиуса сгибания профиля используется винт с мелкой резьбой и воротком. Его регулировка позволяет точно настроить работу Stalex TG-50 101210. |
В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм. Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм. Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.
Комплектация Stalex TG-50
- Профилегиб Stalex TG-50;
- Ролики для профильной трубы от 15х15 до 40х40 и 50х30мм;
- Инструкция;
- Упаковка.
