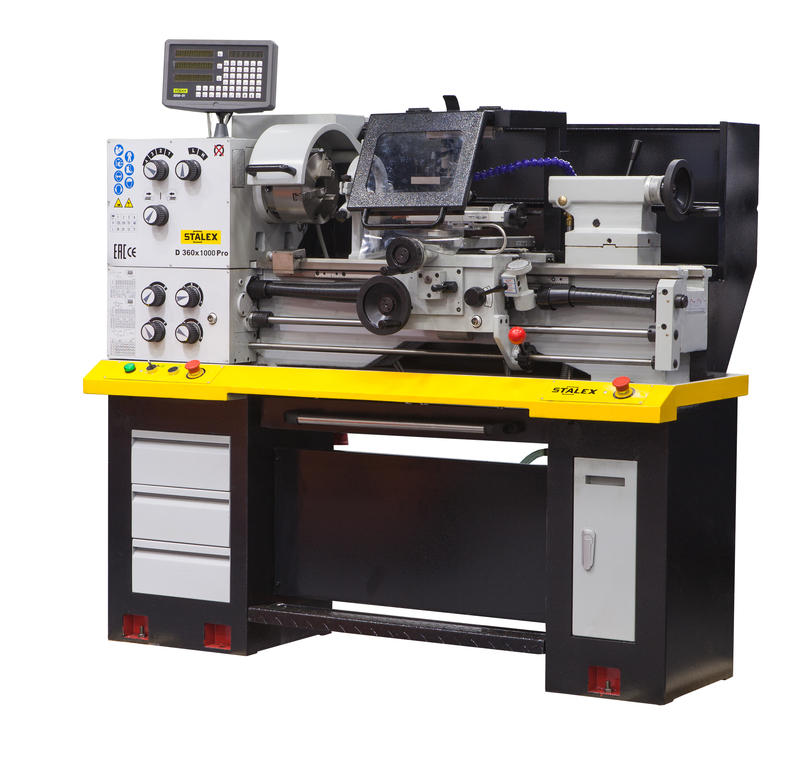

Станок токарно-винторезный Stalex C0636N/1000
Предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.

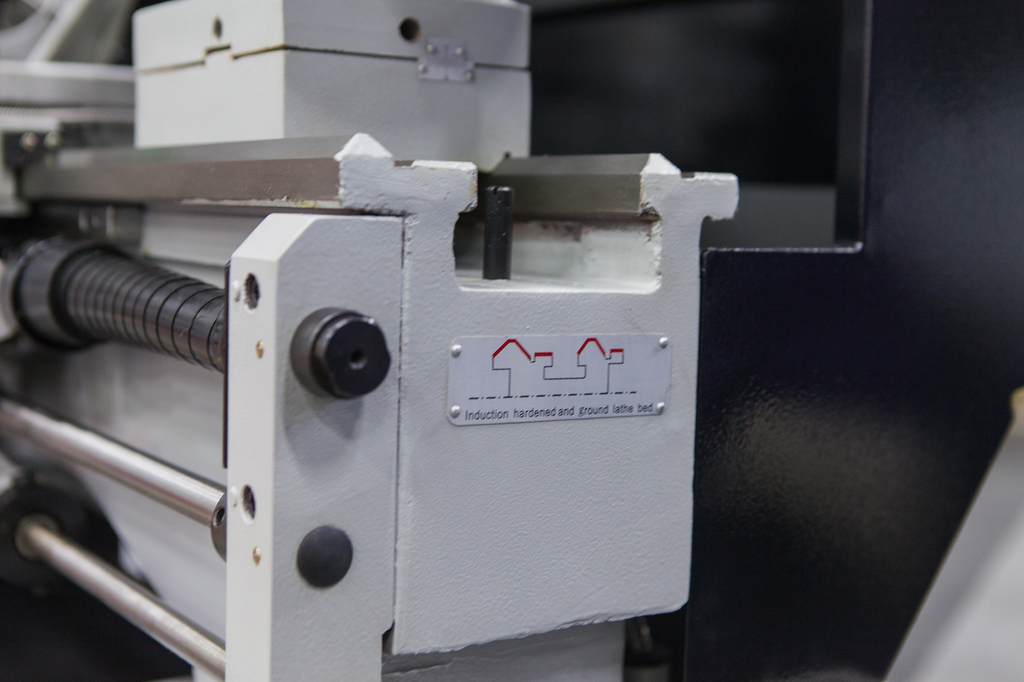

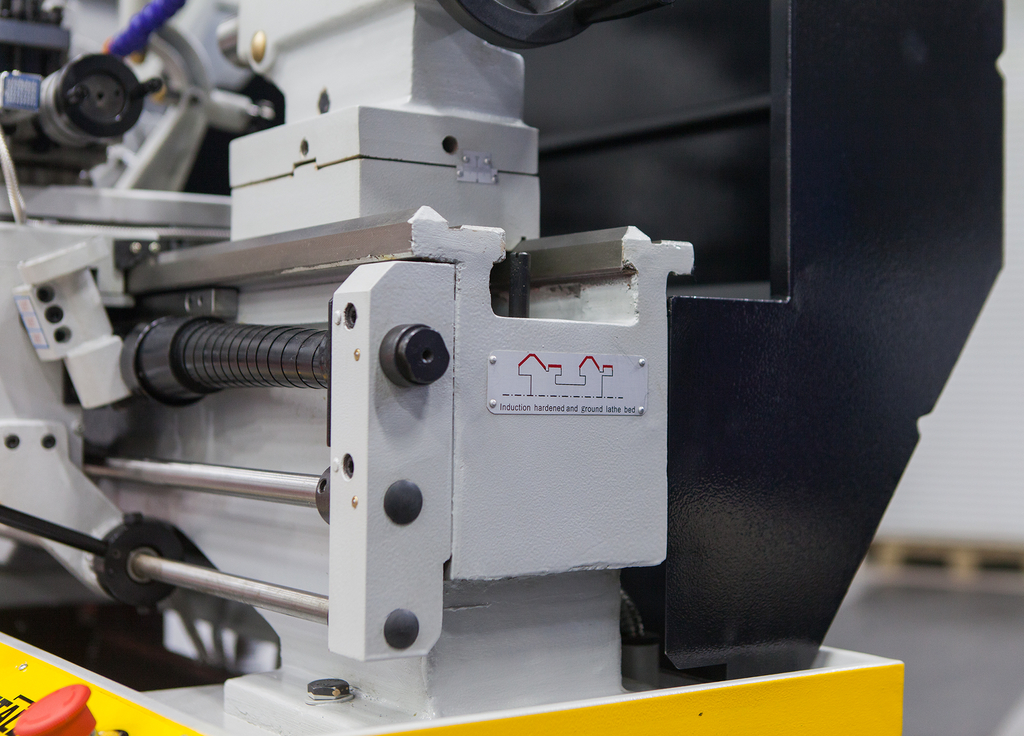

• Твердая, призматическая станина имеет дополнительные ребра жесткости, чтобы снизить вибрацию
• Биение шпинделя ≤0,009 мм
• Электромагнитный педальный тормоз
• Закаленные и отшлифованные шестерни работают в масляной ванне

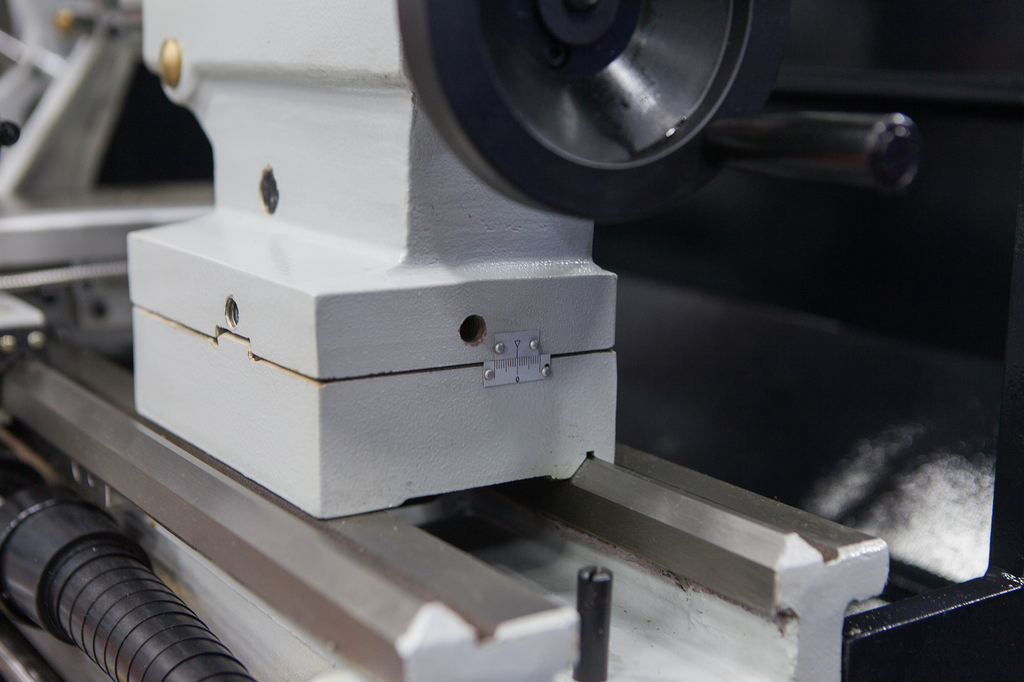

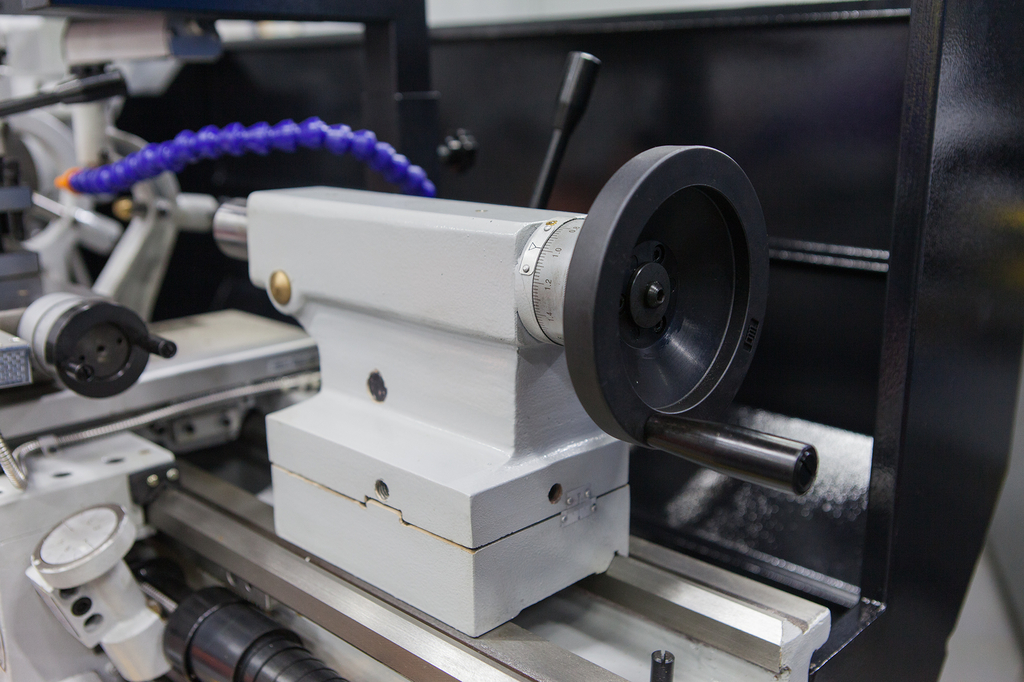

• Возможность смещения задней бабки на ±5 мм для проточки конусов

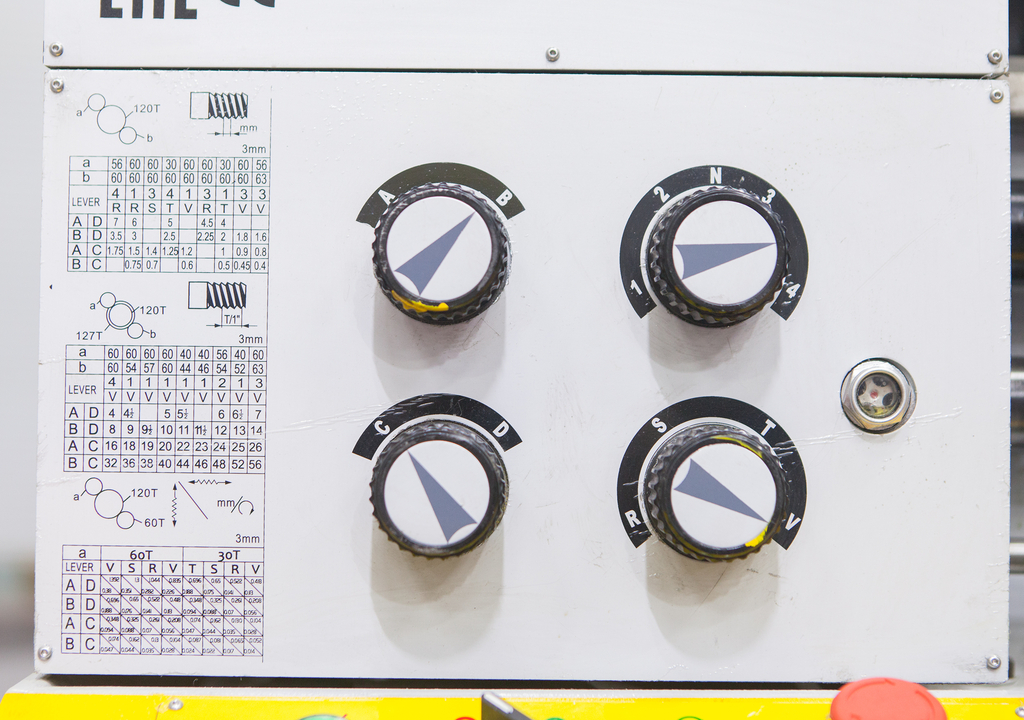

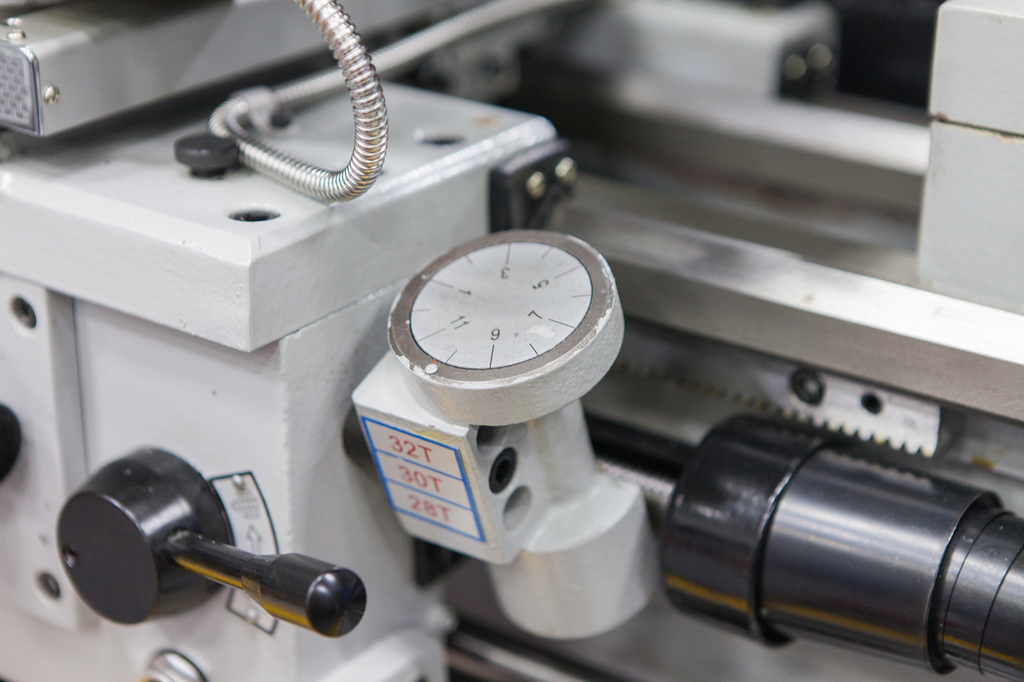

• Станок позволяет производить резьбонарезание.

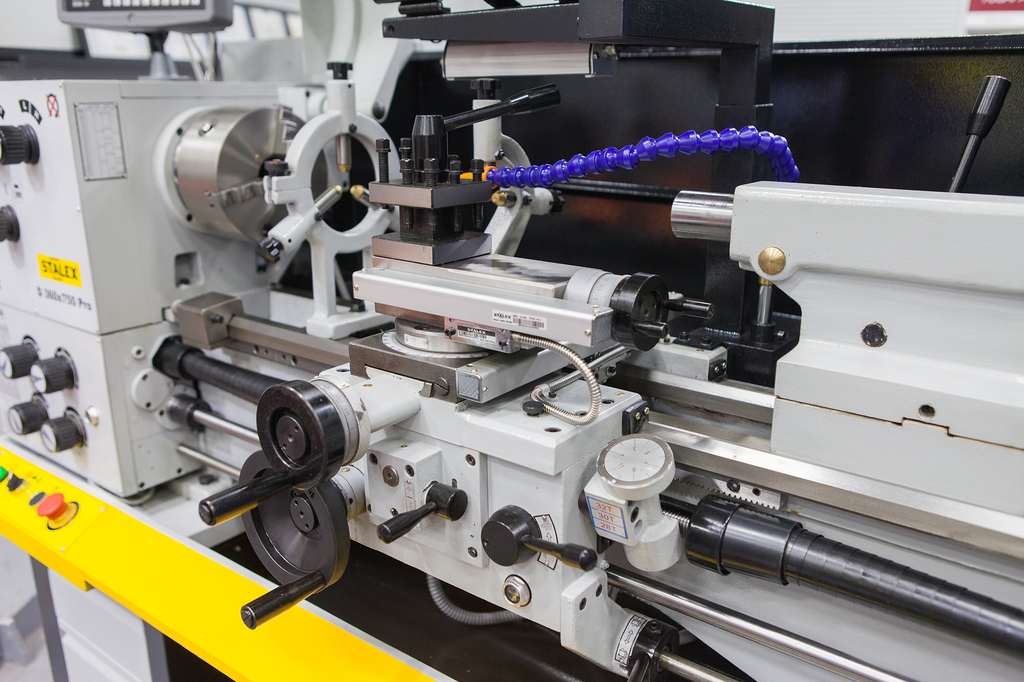

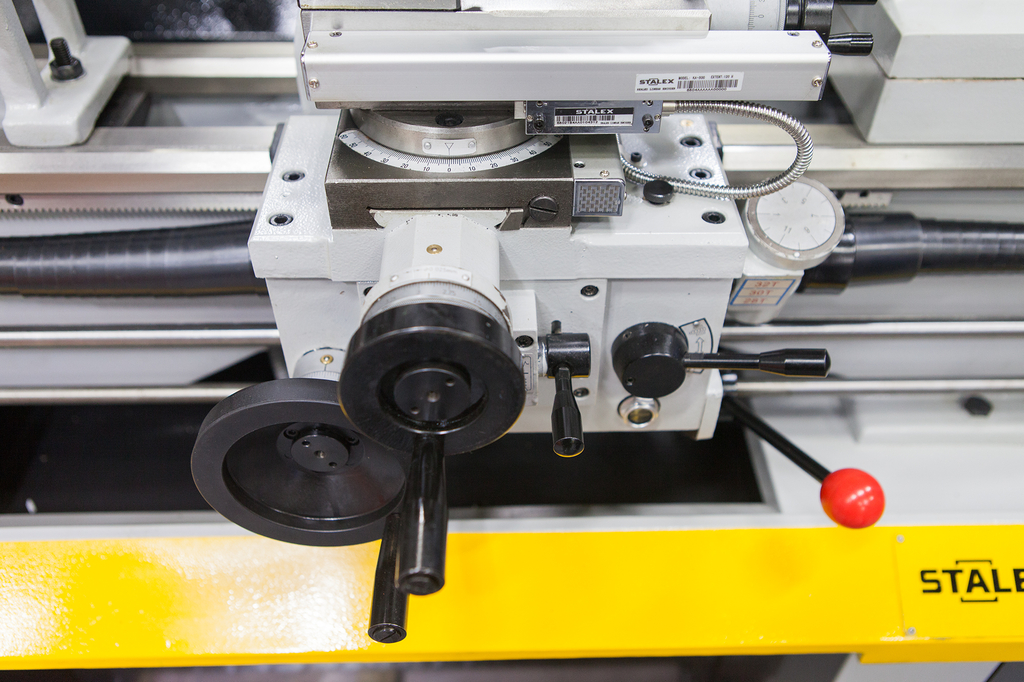

• Автоматическая продольная и поперечная подача

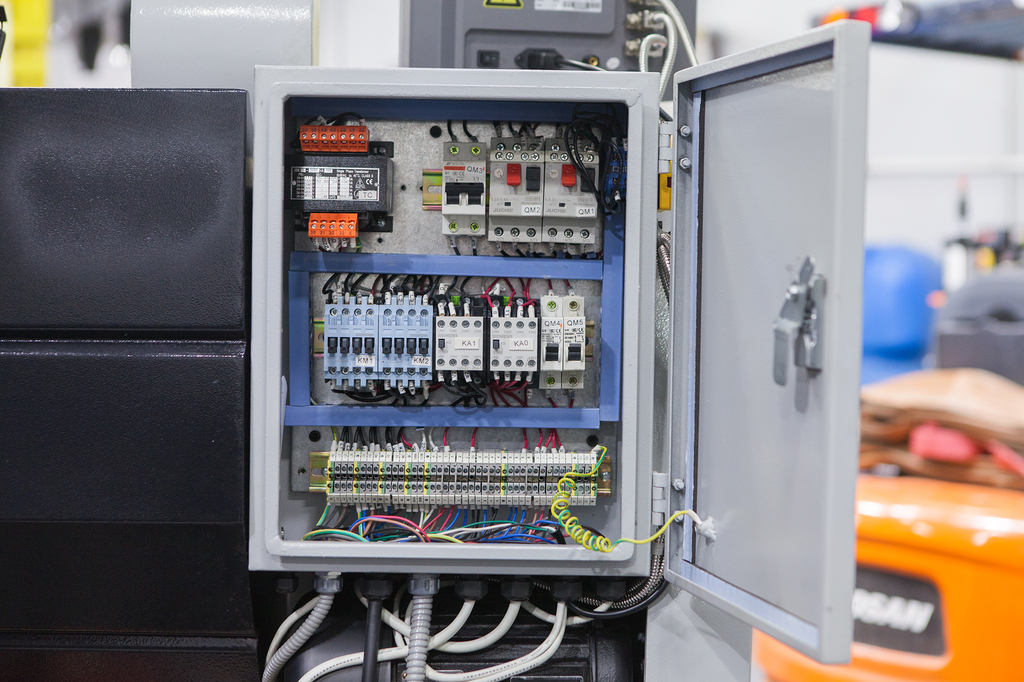

• Электрокомпоненты SIEMENS
Технические характеристики |
|
С0636N/1000 |
|
Диаметр обработки над станиной, мм |
360 |
Диаметр обработки над суппортом, мм |
223 |
Расстояние между направляющими, мм |
187 |
Диаметр проходного отверстия шпинделя, мм |
52 |
Конус шпинделя |
МТ-6 |
Торец шпинделя |
D1-5 (DIN55029) |
Диапазон скоростей шпинделя |
8 |
Частота вращения шпинделя, об/мин |
70—2000 |
Предел продольных рабочих подач, мм/об (32) |
0.052—1,392 |
Предел поперечных рабочих подач, мм/об (32) |
0.014—0.380 |
Метрическая резьба,26 |
0,4-7 мм |
Дюймовая резьба,34 |
4-56TPI |
Расстояние между центрами, мм |
1000 |
Высота центров, мм |
180 |
Перемещение поперечного суппорта, мм |
160 |
Ширина поперечного верхнего суппорта, мм |
130 |
Диаметр ходового вала, мм |
22 |
Перемещение верхних салазок, мм |
95 |
Ширина верхних салазок, мм |
80 |
Мощность потребляемая S6 40%, кВт |
2,2 |
Мощность исходящая S1 100%, кВт |
1,5 |
Сечение хвостовика резца, мм |
16х16 |
Диаметр пиноли задней бабки, мм |
42 |
Ход пиноли задней бабки, мм |
100 |
Конус пиноли задней бабки |
MT-3 |
Мощность насоса охлаждения, кВт |
0,13 |
Масса станка (нетто), кг |
650 |
Габариты станка, мм |
1825×750×1600 |
Комплект поставки:
o Патрон 3-х кулачковый Ø178 мм;
o 4-х кулачковый патрон Ø200 мм
o Планшайба

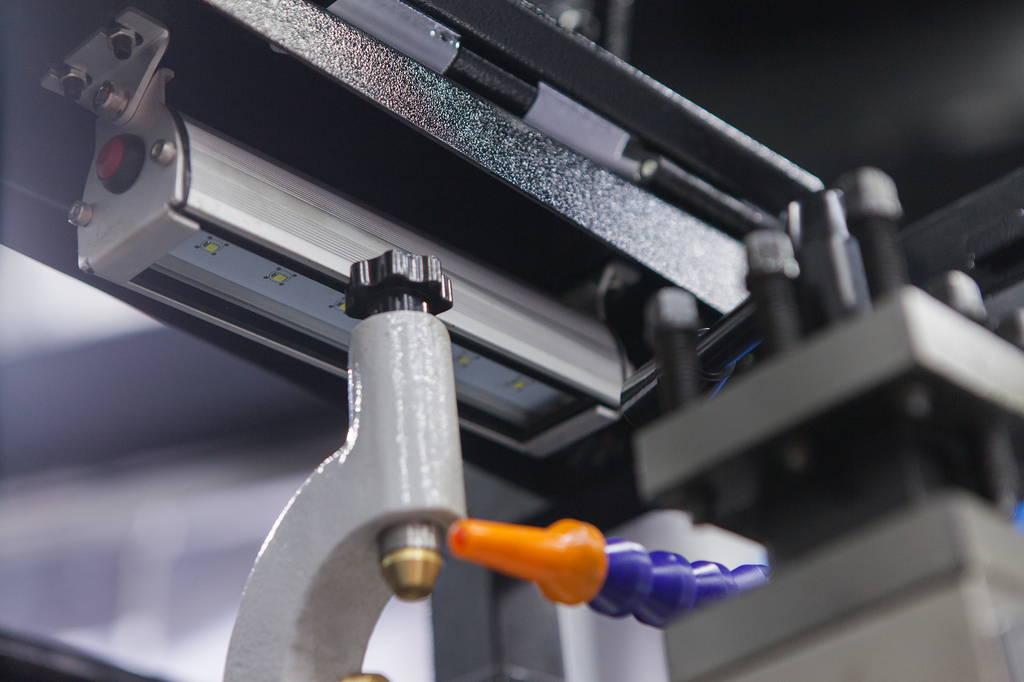

o Галогеновая лампа местного освещения;

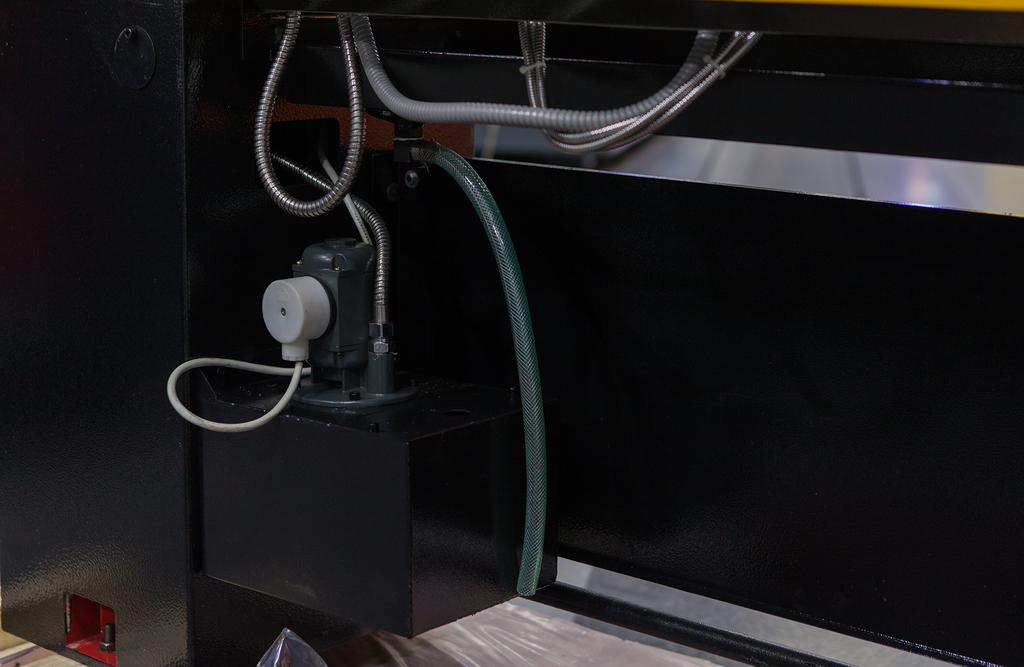

o Система подачи СОЖ;
o Ножной тормоз экстренной остановки

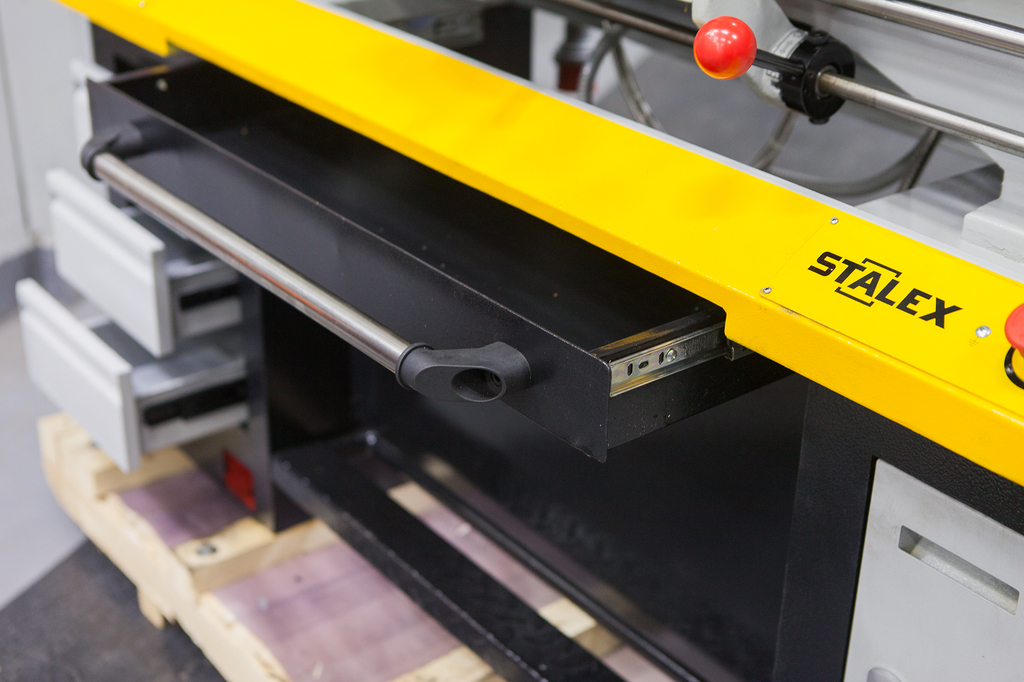

o Поддон для стружки;

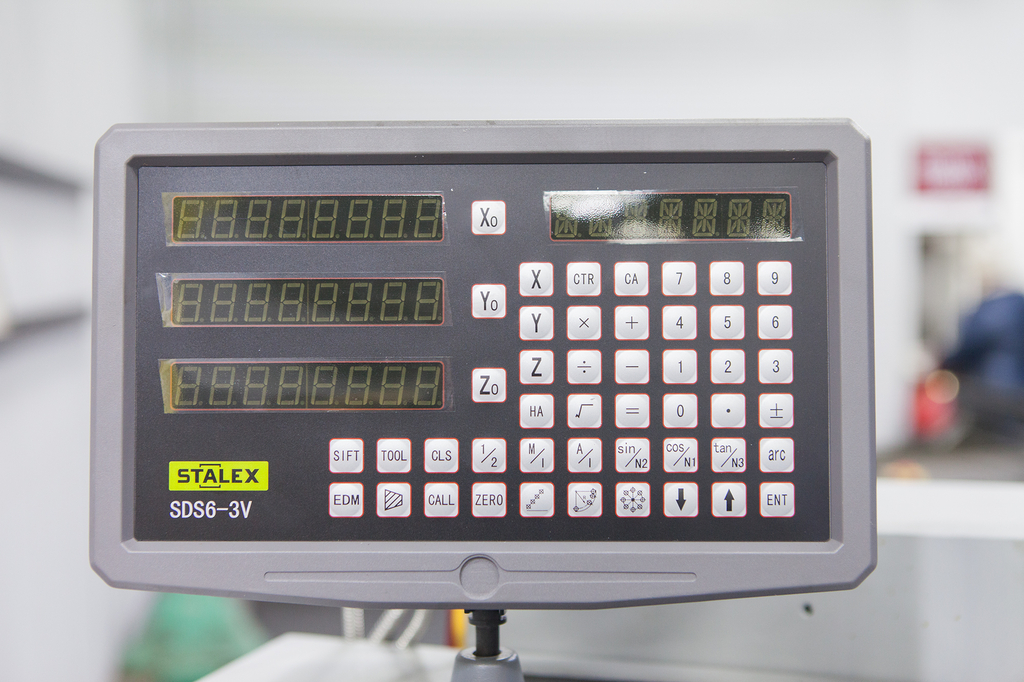

o УЦИ по трем осям SINO
o Упорный не вращающийся центр MT-3;

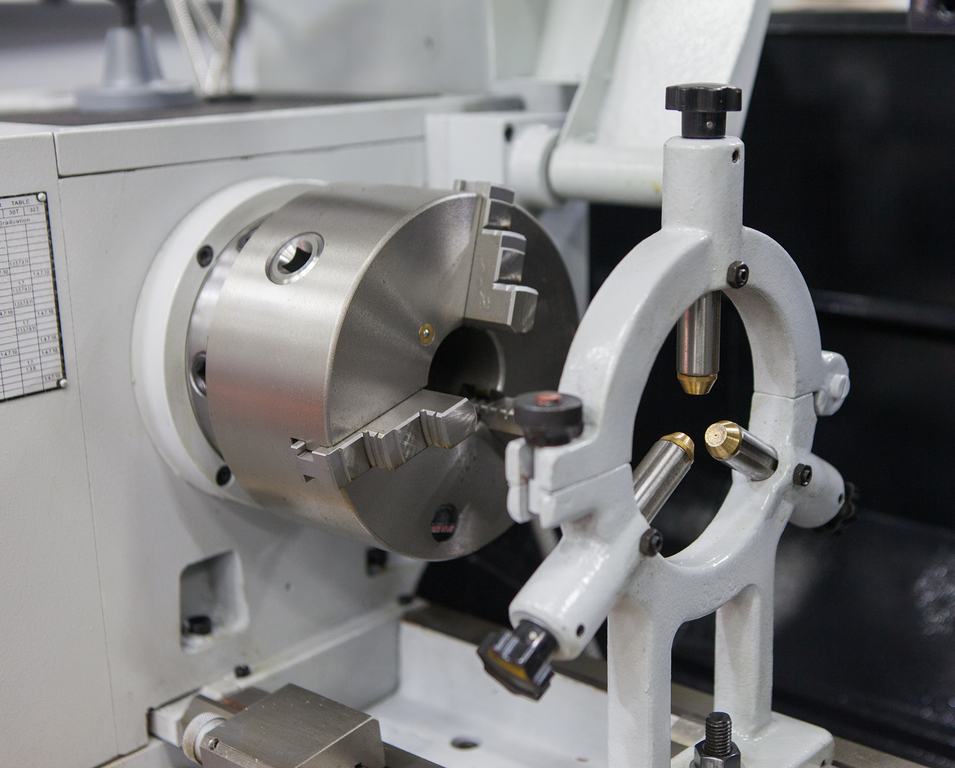

o Подвижный и неподвижный люнеты;
o Анкерные болты – 6 шт.;
o CE комплектация
o Документация
o Инструмент для обслуживания
