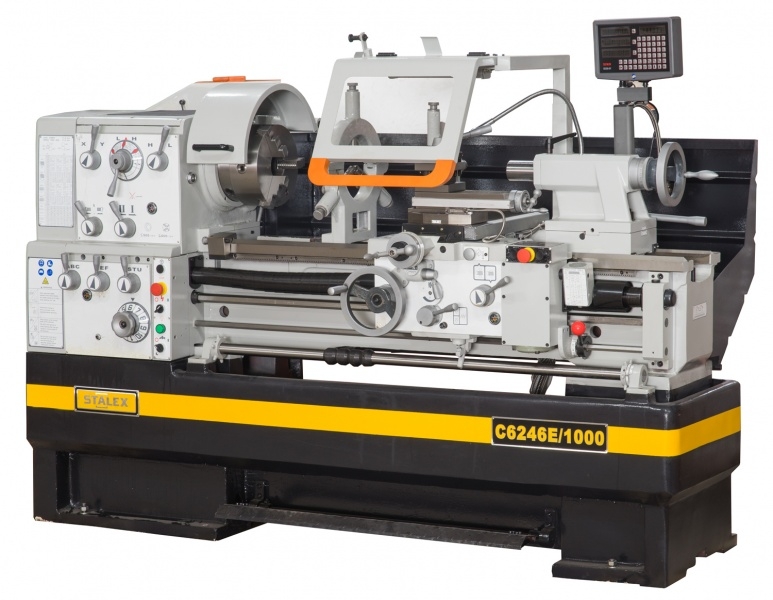

Станок токарно-винторезный STALEX C6246E/1000
Описание товара
Токарно-винторезный станок Stalex C6246E/1000 - это надежное и высокопроизводительное оборудование, которое отлично подходит для выполнения различных видов обработки металла. Он обеспечивает точную и качественную обработку деталей, что делает его незаменимым инструментом для промышленных предприятий.
Преимущества
- Высокая производительность
- Надежность и долговечность
- Простота в эксплуатации
- Точная настройка и обработка деталей
- Гарантированное качество от производителя
Особенности
- Мощность: 7.5 кВт
- Диаметр обработки над станиной: 460 мм
- Диаметр обработки над суппортом: 274 мм
- Длина обработки: 1000 мм
Назначение
Токарно-винторезный станок Stalex C6246E/1000 предназначен для точной обработки металлических деталей, изготовления резьбы, фасонных поверхностей и других видов работ.
Сферы применения
Данный станок широко используется в машиностроении, автопроме, строительстве, металлообработке и других отраслях промышленности, где требуется высокоточная обработка металла.
Токарно-винторезный станок Stalex C6246E предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Описание токарно-винторезного станка Stalex C6246E/1000
За счет удобных рукояток и эргономичного расположения всех элементов управления контроль над станком не требует больших усилий. Все рычаги находятся в зоне доступности, что исключает постоянное перемещение вдоль рабочей зоны изделия. При помощи токарно-винторезного оборудования можно также выполнять нарезание резьбы и сверление. Это обеспечивает многофункциональность одного рабочего места.
Преимущества токарно-винторезного станка Stalex C6246E/1000
- Диаметр обработки над суппортом: 270 мм;
- Длина выемки (ГАП): 165 мм;
- Расстояние между направляющими: 300 мм;
- Диаметр обработки над выемкой (ГАП): 690 мм;
- Предел продольных рабочих подач, 42: 0,031-1,7 мм/об;
- Предел поперечных рабочих подач, 42: 0,014-0,784 мм/об;
- Дюймовая резьба,60: 2-112 TPI;
- Модульная резьба,34: 0.1-7 MP;
- Диаметральная резьба,50: 4-112 DP;
- Торец шпинделя: D1-8;
- Сечение резцов: 25х25 мм;
- Диаметр пиноли задней бабки: 60 мм;
- Ход пиноли задней бабки: 130 мм;
- Мощность насоса охлаждения, кВт: 0,13 кВт;
- Электрокомпоненты Siemens;
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью;
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов;
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки;
- Автоматическая продольная и поперечная подача.
Технические характеристики токарно-винторезного станка Stalex C6246E/1000 |
|
---|---|
Характеристика | Значение |
Диаметр обработки над станиной, мм | 460 |
Диаметр обработки над суппортом, мм | 270 |
Длина выемки (ГАП), мм | 165 |
Расстояние между центрами, мм | 1000 |
Расстояние между направляющими, мм | 300 |
Диаметр обработки над выемкой (ГАП), мм | 690 |
Диаметр отверстия шпинделя, мм | 80 |
Диапазон частот вращения | 12 |
Частота вращения шпинделя, об/мин | 25-1700 |
Предел продольных рабочих подач, 42 мм/об | 0.031—1,7 |
Предел поперечных рабочих подач, 42 мм/об | 0.014—0.784 |
Метрическая резьба,41 | 0,1-14 мм |
Дюймовая резьба,60 | 2-112 TPI |
Модульная резьба,34 | 0,1-7 MP |
Диаметральная резьба,50 | 4-112 DP |
Торец шпинделя | D1-8 |
Внутренний конус шпинделя | MT7 |
Перемещение поперечного суппорта, мм | 285 |
Сечение резцов, мм | 25х25 |
Перемещение продольного суппорта, мм | 128 |
Мощность главного привода, кВт | 5,5 |
Диаметр пиноли задней бабки, мм | 60 |
Ход пиноли задней бабки, мм | 130 |
Конус пиноли задней бабки | MT4 |
Мощность насоса охлаждения, кВт | 0,13 |
Масса станка (нетто/брутто), кг | 1645/1910 |
Габариты станка, мм | 2200x1080x1370 |
Особенности Stalex C6246E/1000
Освещение рабочей зоны Для более точной обработки деталей применяется подвижный блок освещения рабочей зоны. |
|
Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость. |
|
Надежная резьба Направляющая Stalex C6246E/1000 оснащена резьбой, которая выдерживает многократное перемещение рабочей головки. |
|
Прочная станина Основание станка выполнено из прочной стали, что снижает вибрацию и увеличивает точность обработки деталей. |
|
Рычажная система настройки Благодаря системе переключателей не возникает проблем с недовключением передачи. Это продлевает срок службы станка и повышает эффективность работы. |
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м 2 . Возможна установка на виброопоры.
Комплектация
- Станок Stalex C6246E/1000
- Патрон 3-х кулачковый Ø250 мм;
- 4-х кулачковый патрон Ø300 мм;
- Планшайба Ø350 мм;
- УЦИ по 3-м осям (Sino);
- Галогеновая лампа местного освещения;
- Ускор. перемещение суппорта по оси X;
- Защита ходового вала;
- Защита патрона;
- Защита резцедержателя;
- Система подачи СОЖ;
- Поддон для стружки;
- Упорный не вращающийся центр MT4;
- Переходник МТ-4;
- Подвижный люнет Ø13-80 мм;
- Неподвижный люнет Ø13-152 мм;
- Анкерные болты – 6 шт.;
- CE комплектация;
- Документация.
- Станок поставляется закрепленным на паллете в закрытой упаковке 2250х1120х1620 мм.
