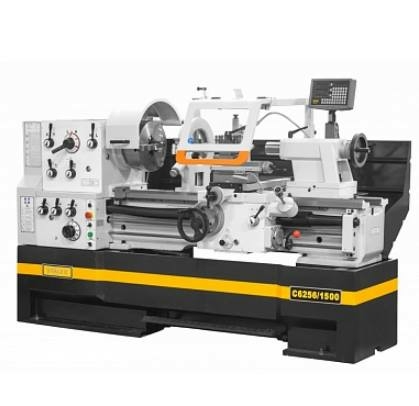

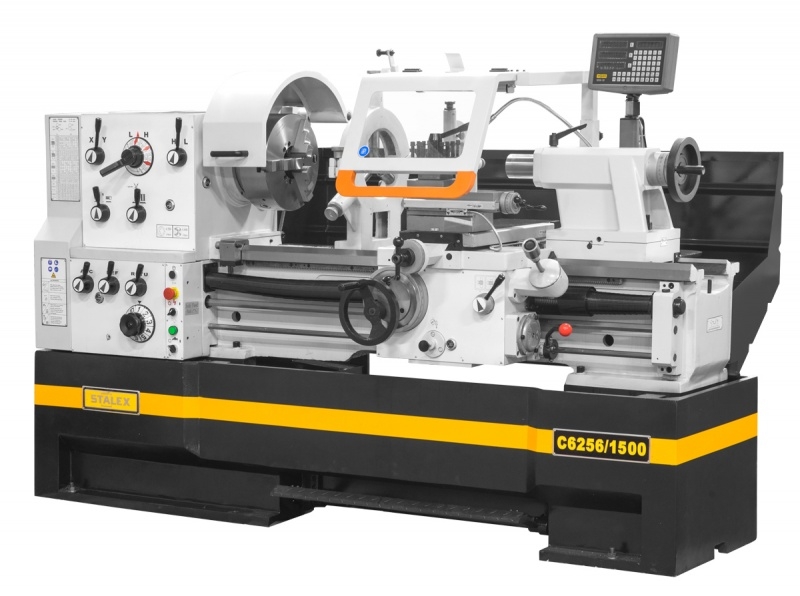

Станок токарно-винторезный STALEX C6256/1500

Описание товара

Станок токарно-винторезный Stalex C6256/1500 – это надежное и многофункциональное оборудование, которое подойдет для широкого спектра производственных задач. Этот станок позволит вам выполнять точные и качественные работы по обработке металлических деталей.

Преимущества станка

• Высокая производительность
• Надежность и долговечность
• Простота в эксплуатации
• Точность обработки
• Многофункциональность

Особенности и характеристики

• Максимальный диаметр обработки: 560 мм
• Максимальная длина обработки: 1500 мм
• Система ЧПУ для точной настройки
• Интегрированная система охлаждения
• Удобное позиционирование инструмента

Назначение и сферы применения

Станок токарно-винторезный Stalex C6256/1500 идеально подходит для обработки деталей различной сложности, таких как валы, фланцы, коленчатые валы, шестерни и многое другое. Он находит применение в машиностроении, авиапромышленности, энергетике и других отраслях промышленности.

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• Изготовлен по стандарту СЕ ;
• Электрокомпоненты Siemens.

Модель:

C6256/1500

Диаметр обточки над станиной

560 мм

Макс. Æ вращения (съемный мостик)

785 мм

Æ обточки над поперечным суппортом

355 мм

Расстояние между направляющими

350 мм

Длина съемного мостика

170 мм

Расстояние между центрами

1500 мм

Частота вращения шпинделя, 12

25-2000 об/мин

Конус шпинделя

MТ-7

Присоединение шпинделя, Camlock

D1-8 (DIN55029)

Проходное отверстие шпинделя

80 мм

Продольная подача,35

0,059-1,646 мм/об

Поперечная подача,42

0,020-0,573 мм/об

Метрическая резьба, 47

0,2-14

Дюймовая резьба, 60

2-112 TPI

Питчевая резьба, 50

4-112 DP

Модульная резьба, 34

0,1-7MP

Максимальный размер инструмента

25х25 мм

Ход поперечного суппорта

316 мм

Ход верхнего суппорта

130 мм

Ускоренное перемещение суппорта в продольном направлении

4,5 м/мин

Ускоренное перемещение суппорта в поперечном направлении

1,9 м/мин

Конус пиноли задней бабки:

МТ-5

Ход пиноли задней бабки

180 мм

Максимальный крутящий момент

900N/m

Максимальное усилие резания

3700N

Максимальный вес заготовки в центрах

850 кг

Диаметр пиноли задней бабки

75 мм

Габаритные размеры

2840×1150×1460

Мощность главного привода

7,5 кВт

Мощность насоса СОЖ

0,13 кВт

Масса нетто/брутто

2285/2690 кг

Комплект поставки:

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
• 4-х позиционный резцедержатель;
• 4-х кулачковый патрон Ø350 мм;
• Планшайба Ø 450 мм;
• Подвижный люнет Ø16-95 мм
• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Вращающийся центр МТ-5
• Переходная втулка МТ-5;
• Защитный экран патрона с концевым выключателем;
• УЦИ по трем осям(Sino);
• Конусная линейка;
• Джойстик ускоренного перемещения по 2-м осям;
• Регулируемые опоры станины;
• Задняя защитная стенка;
• Ножной тормоз шпинделя с концевым выключателем;
• Система подвода СОЖ;
• Лампа местного освещения LED;
• Инструкция по эксплуатации
• Инструмент для обслуживания в инструментальном ящике

• Габариты, мм 2840x1150x1460
• Мощность двигателя, кВт 7.5
• Конус шпинделя MT-7
• Напряжение питания, В 380
• Частота вращения шпинделя, об/мин 25-1600
• Диаметр обточки над станиной, мм 560
• Диаметр обточки над поперечным суппортом, мм 355
• Расстояние между центрами, мм 1500
• Трехкулачковый патрон, мм 315
• Продольная подача, мм/об 0.059-1.646 (35)
• Проходное отверстие шпинделя, мм 80
• Ход поперечного суппорта, мм 316
• Макс. размер резца, мм 25x25
• Метрическая резьба, мм/об 0.2-14 (47)
• Дюймовая резьба, TPI 2-112 (60)
• Конус пиноли задней бабки MT-5
• Ход пиноли задней бабки, мм 180
• Расстояние между направляющими, мм 350
• Присоединение шпинделя, Camlock D1-8 (DIN 55029)
• Поперечная подача, мм/об 0.020-0.573 (42)
• Модульная резьба, МР 0.1-7 (34)
• Питчевая резьба, DP 4-112 (50)
• Диаметр пиноли задней бабки, мм 75
• Диаметр неподвижн./подвижн. люнета, мм 19-165/16-95
