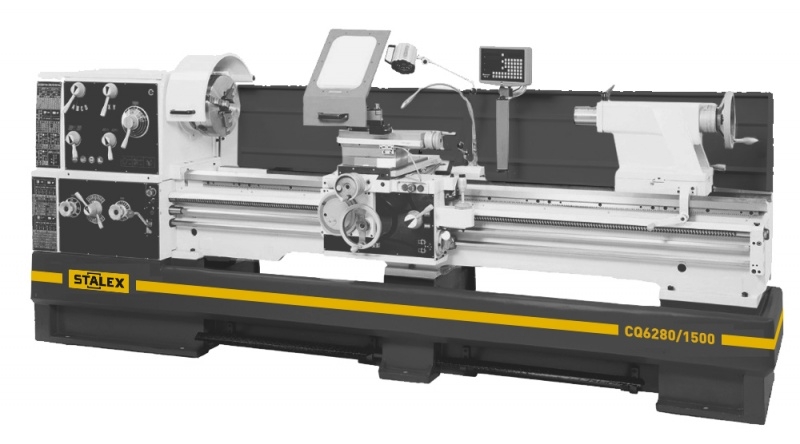

Станок токарно-винторезный STALEX CQ6280/1500
Станок токарно-винторезный Stalex CQ6280/1500
Представляем вам универсальный станок токарно-винторезный Stalex CQ6280/1500 от компании 'Невастанкомаш'. Этот станок обладает высокой производительностью и надежностью, позволяя работать с различными материалами и выполнять широкий спектр операций.
Особенности станка:
- Мощный двигатель обеспечивает высокую скорость вращения и точность обработки
- Жесткая конструкция станка гарантирует его долговечность и стабильную работу
- Интегрированный модуль ЧПУ позволяет легко настраивать параметры и контролировать процесс обработки
- Удобная система смены инструментов для быстрой и эффективной смены операций
Преимущества станка:
- Высокая производительность и качество обработки
- Надежность и долговечность
- Простота в использовании и настройке
- Широкий спектр применения в различных отраслях промышленности
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Энергетика
- Инжиниринг
Станок токарно-винторезный Stalex CQ6280/1500 - надежный помощник для вашего производства. Повысьте эффективность работы и качество продукции с этим универсальным станком!
Токарно-винторезный станок STALEX CQ6280/1500 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Токарно-винторезный станок STALEX CQ6280/1500 – это универсальный металлорежущий станок с максимальной зоной обработки над станиной 800 мм и расстоянием между центрами: 1500 мм, применяется для токарных работ, а также сверления и нарезания резьб (метрических, дюймовых, модульных, питчевых) в материалах поддающихся токарной обработке резанием (металлы, стали, сплавы, чугун, полимеры).
Преимущества Stalex CQ6280/1500
- Монолитная станина станка;
- Массивная конструкция станка, расстояние между направляющими 400 мм;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Толчковый режим работы шпинделя;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов;
- СЕ комплектация;
- Электрокомпоненты Siemens.
Технические характеристики Stalex CQ6280/1500 |
|
---|---|
Характеристика | Значение |
Диаметр обточки над станиной | 800 мм |
Макс. Ø вращения (съемный мостик) | 1035 мм |
Ø обточки над поперечным суппортом | 570 мм |
Расстояние между направляющими | 405 мм |
Длина съемного мостика | 250 мм |
Расстояние между центрами | 1500 мм |
Рабочая длина продольного точения | 1450 мм |
Частота вращения шпинделя, 16 | 25-1600 об/мин |
Конус шпинделя | Ø113 1:20 MT-7 |
Торец шпинделя | D1-8 |
Патрон 3-х кулачковый | 315 мм |
Проходное отверстие шпинделя | 105 мм |
Продольная подача,25 | 0,044-1,48 мм/об |
Поперечная подача,25 | 0,022-0,74 мм/об |
Метрическая резьба, 54 | 0,45-120 |
Дюймовая резьба, 44 | 7/16-80 TPI |
Питчевая резьба, 42 | 7/8-160 DP |
Модульная резьба, 46 | 0,25-60MP |
Резьба ходового вала | 40 мм х2 TPI |
Максимальный размер инструмента | 25х25 мм |
Ускор. перем. продольного суппорта | 4,5 м/мин |
Ускор. перем. поперечного суппорта | 1,9 м/мин |
Ход поперечного суппорта | 420 мм |
Ход верхнего суппорта | 230 мм |
Конус пиноли задней бабки | МТ-5 |
Ход пиноли задней бабки | 235 мм |
Диаметр пиноли задней бабки | 90 мм |
Мощность главного привода | 7,5 кВт |
Потребляемая мощность | 11,0 кВт |
Мощность насоса СОЖ | 0,13 кВт |
Мотор ускоренного перемещения | 0,37 кВт |
Габаритные размеры | 3250x1140x1910 |
Масса нетто/брутто | 3175/3695 кг |
Комплектация Stalex CQ6280/1500
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Станок STALEX CQ6280/1500
- Планшайба Ø 450 мм
- Подвижный люнет Ø20-130 мм
- Неподвижный люнет Ø20-190 мм
- Невращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям
- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Ускор.перемещение по оси Х
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Инструмент для обслуживания в инструментальном ящике
- Сертификат точности
