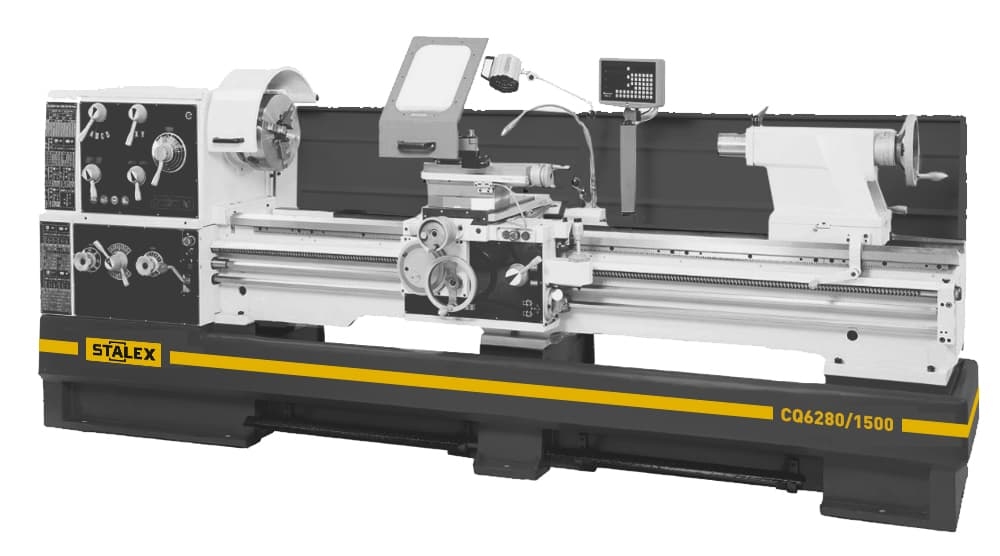

Станок токарно-винторезный STALEX CQ6280/3000
Артикул: staCQ6280/3000
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
Технические характеристики |
|
|---|---|
| Диаметр обточки над станиной |
800 мм |
| Макс. Ø вращения (съемный мостик) |
1035 мм |
| Ø обточки над поперечным суппортом |
570 мм |
| Расстояние между направляющими |
405 мм |
| Длина съемного мостика |
250 мм |
| Расстояние между центрами |
3000 мм |
| Рабочая длина продольного точения |
2850 мм |
| Частота вращения шпинделя, 16 |
25-1600 об/мин |
| Конус шпинделя |
Ø113 1:20 MT-7 |
| Торец шпинделя |
D1-8 |
| Патрон 3-х кулачковый |
315 мм |
| Проходное отверстие шпинделя |
105 мм |
| Продольная подача,25 |
0,044-1,48 мм/об |
| Поперечная подача,25 |
0,022-0,74 мм/об |
| Метрическая резьба, 54 |
0,45-120 |
| Дюймовая резьба, 44 |
7/16-80 TPI |
| Питчевая резьба, 42 |
7/8-160 DP |
| Модульная резьба, 46 |
0,25-60MP |
| Резьба ходового вала |
40 мм х2 TPI |
| Максимальный размер инструмента |
25х25 мм |
| Ускор. перем. продольного суппорта |
4,5 м/мин |
| Ускор. перем. поперечного суппорта |
1,9 м/мин |
| Ход поперечного суппорта |
420 мм |
| Ход верхнего суппорта |
230 мм |
| Конус пиноли задней бабки |
МТ-5 |
| Ход пиноли задней бабки |
235 мм |
| Диаметр пиноли задней бабки |
90 мм |
| Мощность главного привода |
7,5 кВт |
| Потребляемая мощность |
11,0 кВт |
| Мощность насоса СОЖ |
0,13 кВт |
| Мотор ускоренного перемещения |
0,37 кВт |
| Габаритные размеры |
4710×1140×1910 мм |
| Масса нетто/брутто |
3820/4495 кг |
Комплект |
|---|
| 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками |
| 4-х позиционный резцедержатель |
| 4-х кулачковый патрон с независимыми кулачками Ø400 мм |
| Планшайба Ø 450 мм |
| Подвижный люнет Ø20-130 мм |
| Не подвижный люнет Ø20-190 мм |
| Не вращающийся центр МТ-5 |
| Переходная втулка МТ-5 |
| Защитный экран патрона с концевым выключателем |
| УЦИ по трем осям |
| Ускор.перемещение по оси Х |
| Концевой упор продольного перемещения |
| Регулируемые опоры станины |
| Поддон для сбора стружки |
| Задняя защитная стенка |
| Ножной тормоз шпинделя с концевым выключателем |
| Система подвода СОЖ |
| Галогенная лампа местного освещения |
| Инструкция по эксплуатации и деталировка с сертификатом СЕ |
| Инструмент для обслуживания в инструментальном ящике |
| Сертификат точности |
