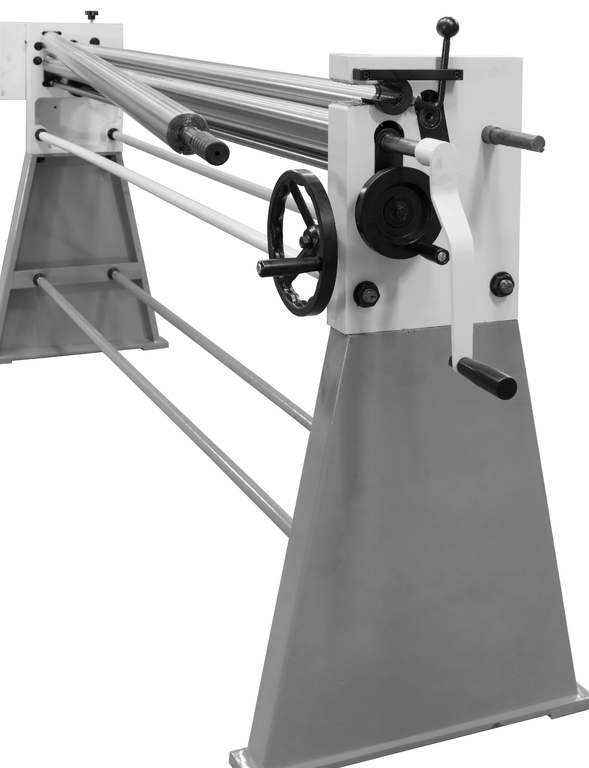

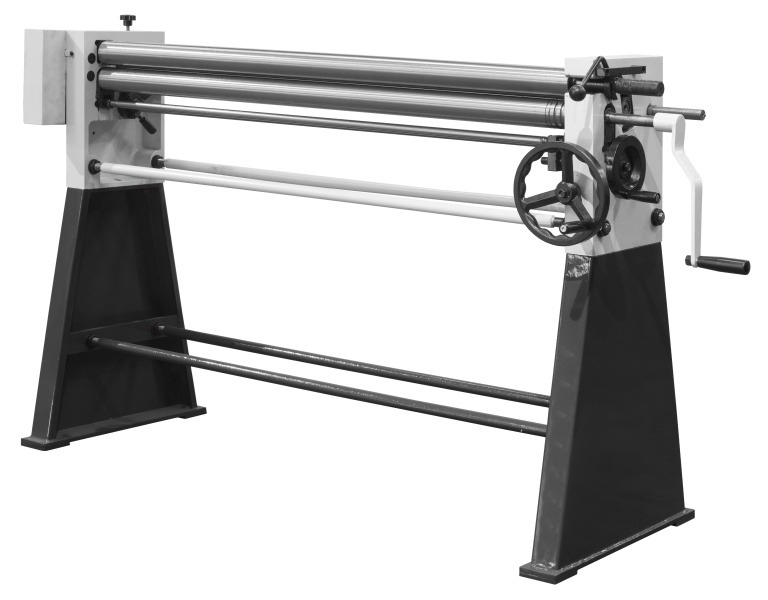

Станок вальцовочный ручной Stalex W01-2х1250
Артикул: sta374104
Описание товара
Станок вальцовочный ручной Stalex W01-2х1250 - это надежное и эффективное оборудование для вальцовки металлических листов. Он позволяет легко и быстро превращать плоские листы металла в нужные формы и изделия.
Преимущества
- Прост в использовании и обслуживании.
- Высокая точность и качество вальцовки.
- Компактный размер, легкий в транспортировке.
- Долговечная конструкция, изготовленная из высококачественных материалов.
- Надежность и стабильность работы.
Особенности
- Ручной привод для удобства использования.
- Два валка длиной 1250 мм для обработки широких листов.
- Регулируемые нижние валки для различной толщины металла.
- Идеально подходит для производства кровельных и фасадных элементов, трубопроводов и других изделий.
Назначение
Станок вальцовочный ручной Stalex W01-2х1250 предназначен для прокатки металлических листов различной толщины с целью изготовления деталей и изделий для строительства, промышленности и других отраслей.
Сферы применения
- Производство металлических конструкций.
- Строительство и ремонтные работы.
- Машиностроение и производство оборудования.
- Производство труб и деталей для кровли и фасадов.
Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
Особенности
- Продольный паз верхнего вала для заправки листа
- Проточки для гибки прутка
- Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
- Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
- Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
- Литьевые чугунные боковые опоры
- Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
- Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
- Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
Технические характеристики |
|
|
Модель |
STALEX W01-2x1250 |
|
Рабочая длина |
1250 мм |
|
*Макс. толщина |
2 мм |
|
Диаметр валов |
60 мм |
|
Вес нетто |
223 кг |
|
Размер упаковки |
1800х500х690 мм |
|
Вес брутто |
260 кг |
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.
Особенности
|
|

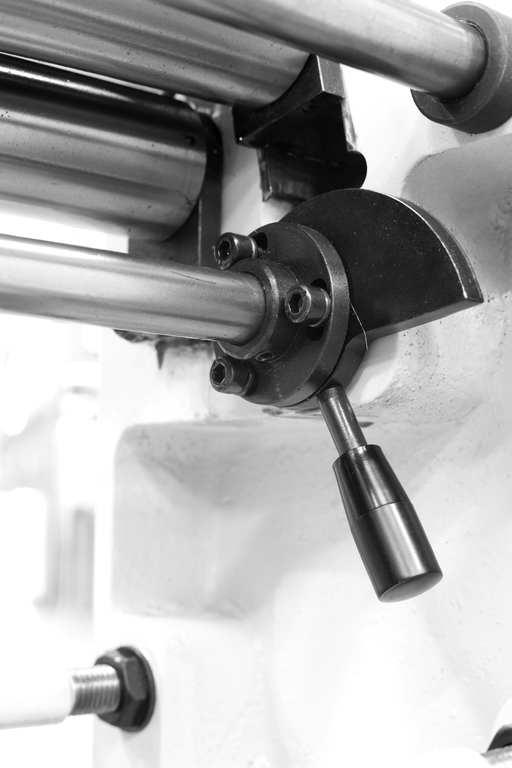

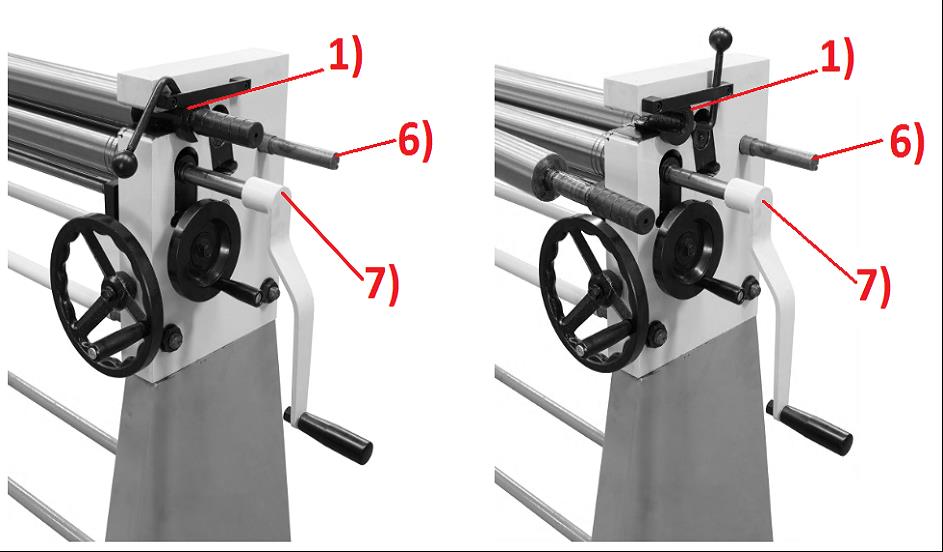

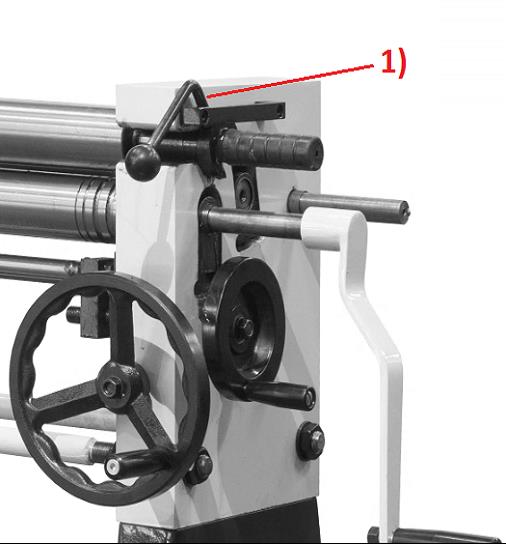

Рычаг фиксации верхнего вала |
|
|

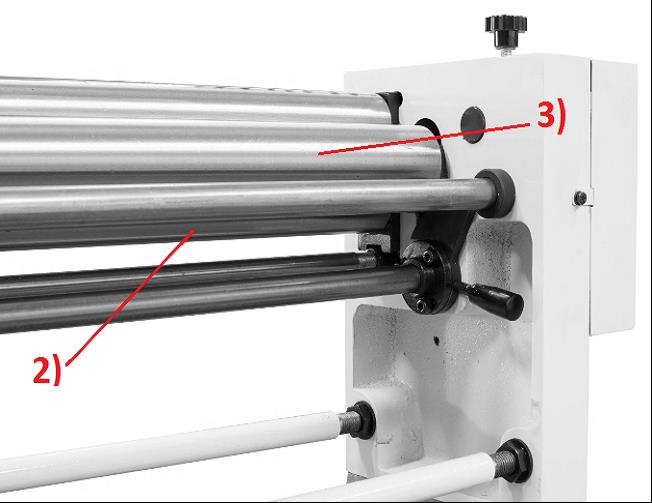

Нижний вал – предназначен для регулировки толщины листа |
|
Задний Вал - предназначен для регулировки R получаемого на заготовки |
|
|
|

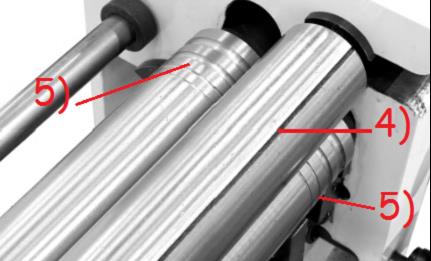

Продольный паз верхнего вала для заправки листа |
|

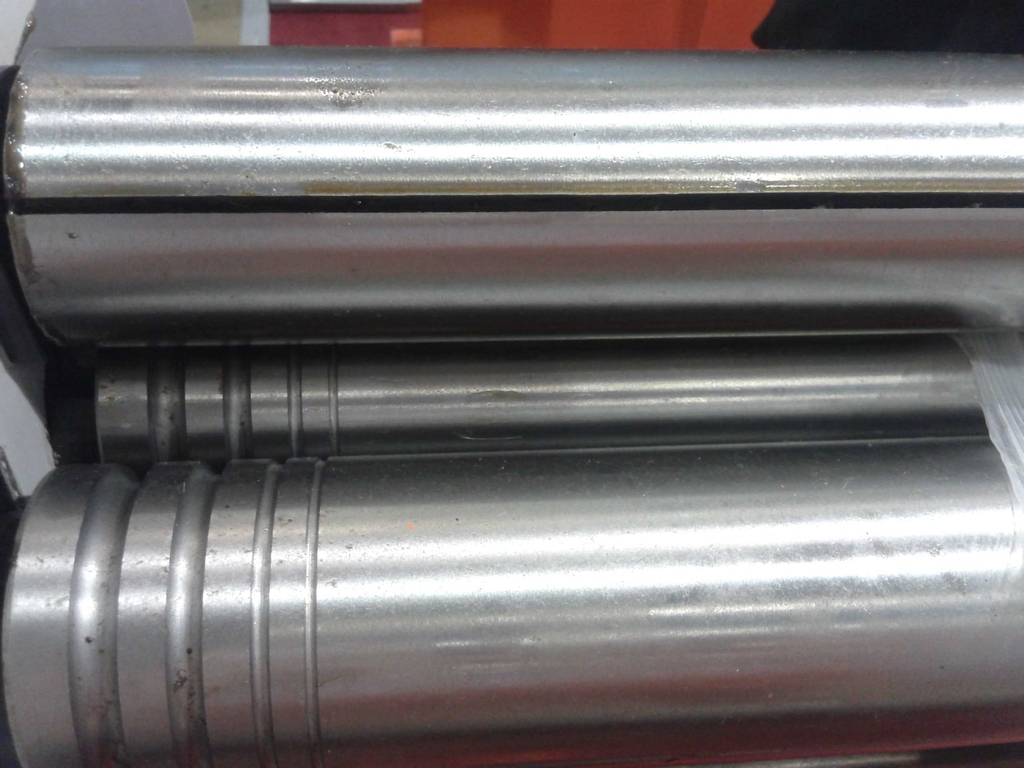

Проточки для гибки прутка |
|
|
|
Вал пониженной скорости для работы с макс. толщиной листа |
|
Вал скорости вращения для работы с малыми и средними толщинами листа |
|
|
|

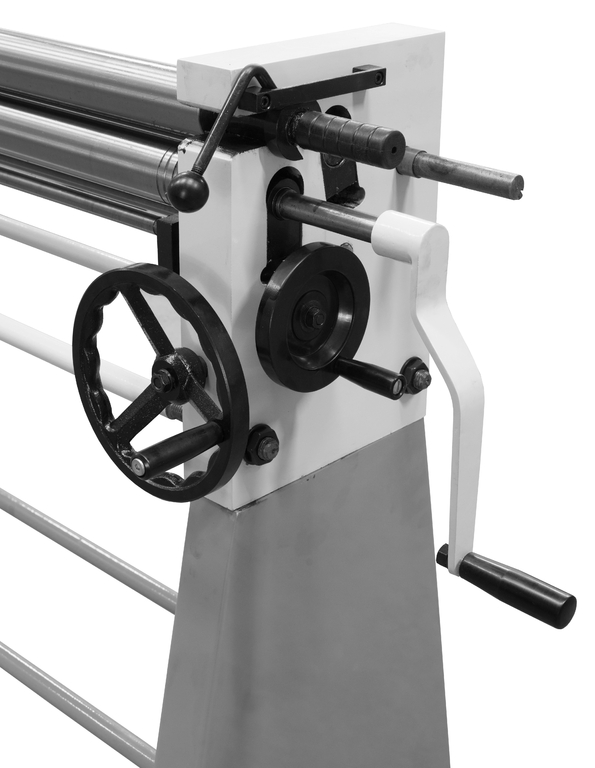

Маховик перемещения заднего вала |
|
Реечный механизм с синхронизирующей тягой |
|
|
|

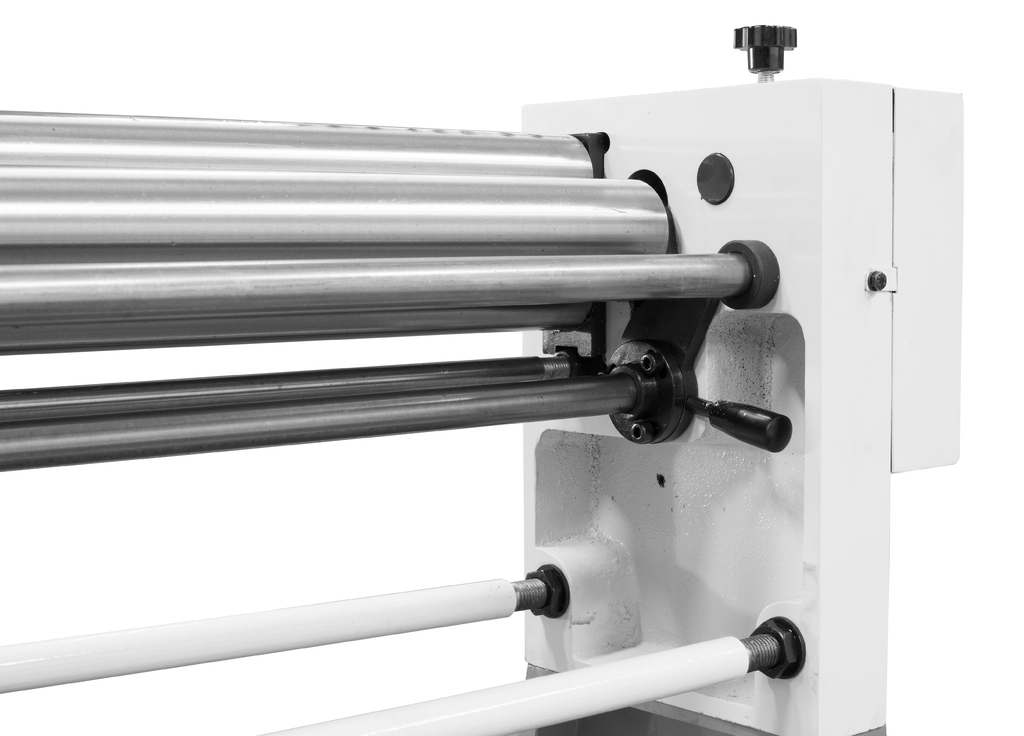

Маховик перемещения нижнего вала |
|

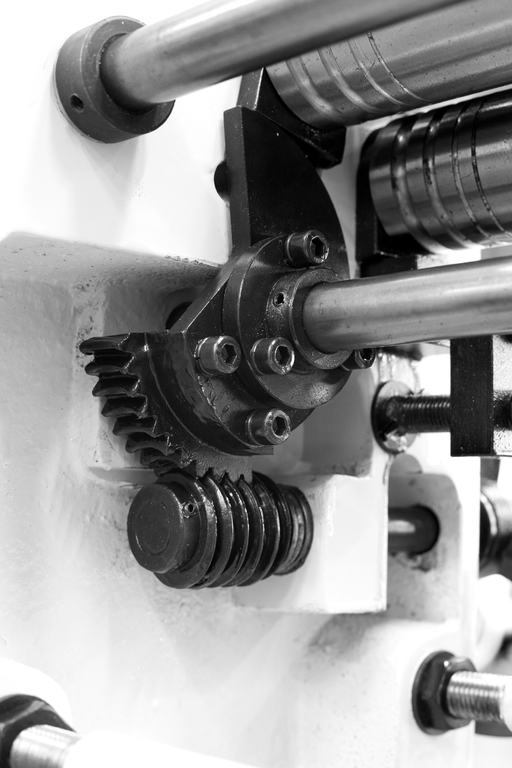

Механизм привода ползуна с синхронизирующей тягой |
|
|
|

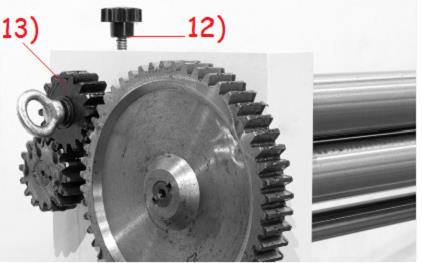

Стопорный винт |
|

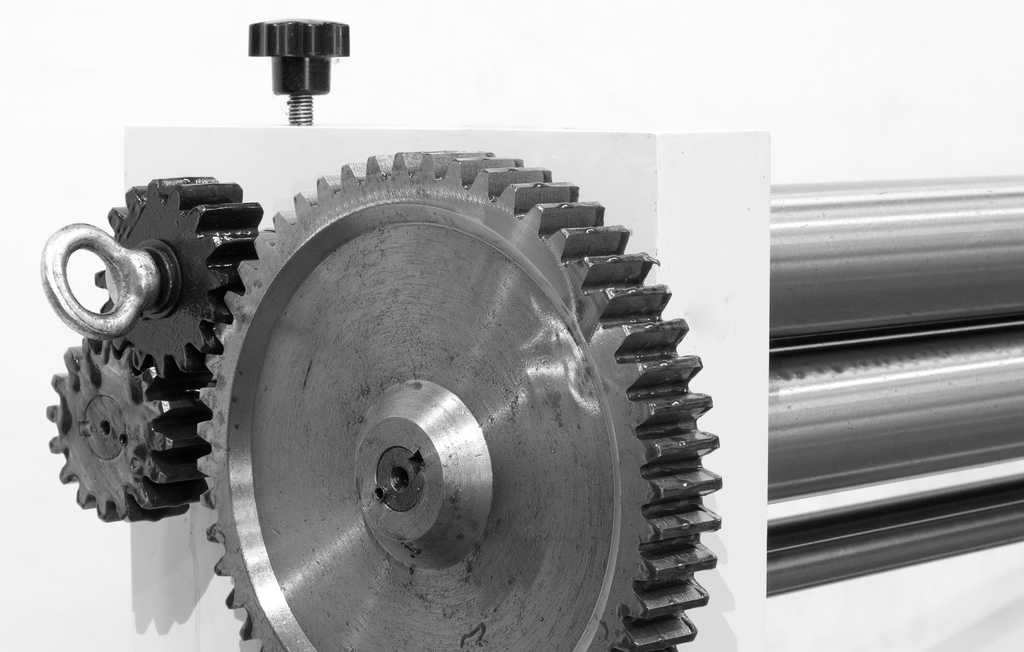

Переходной вал с шестерней |
