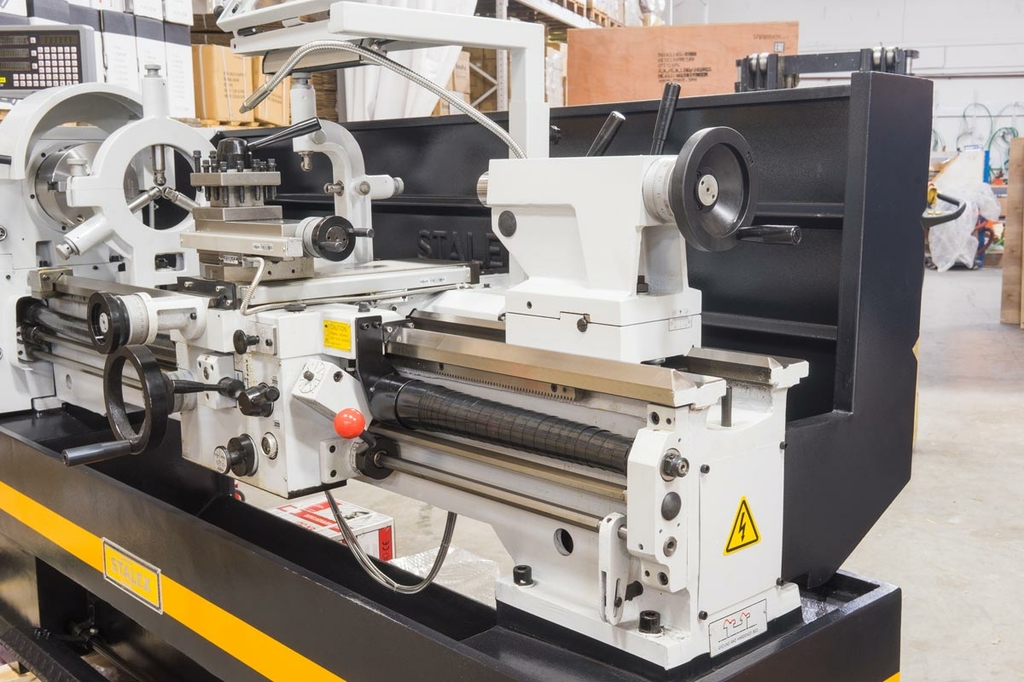

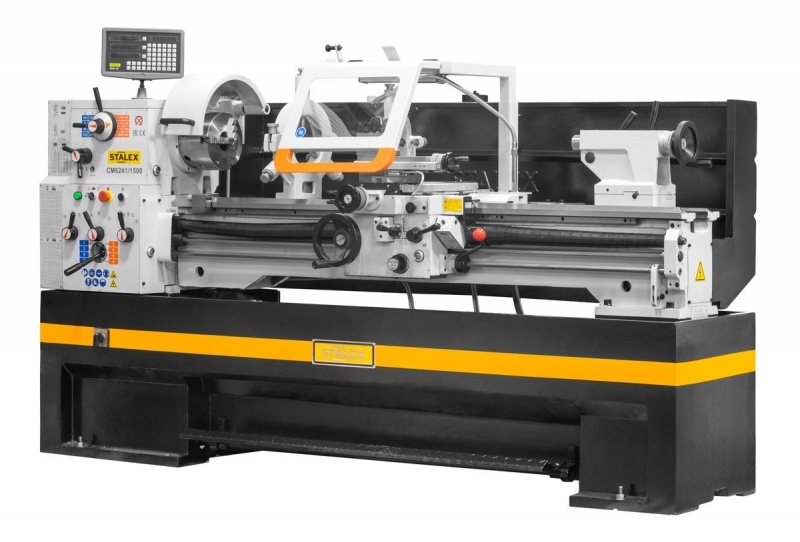

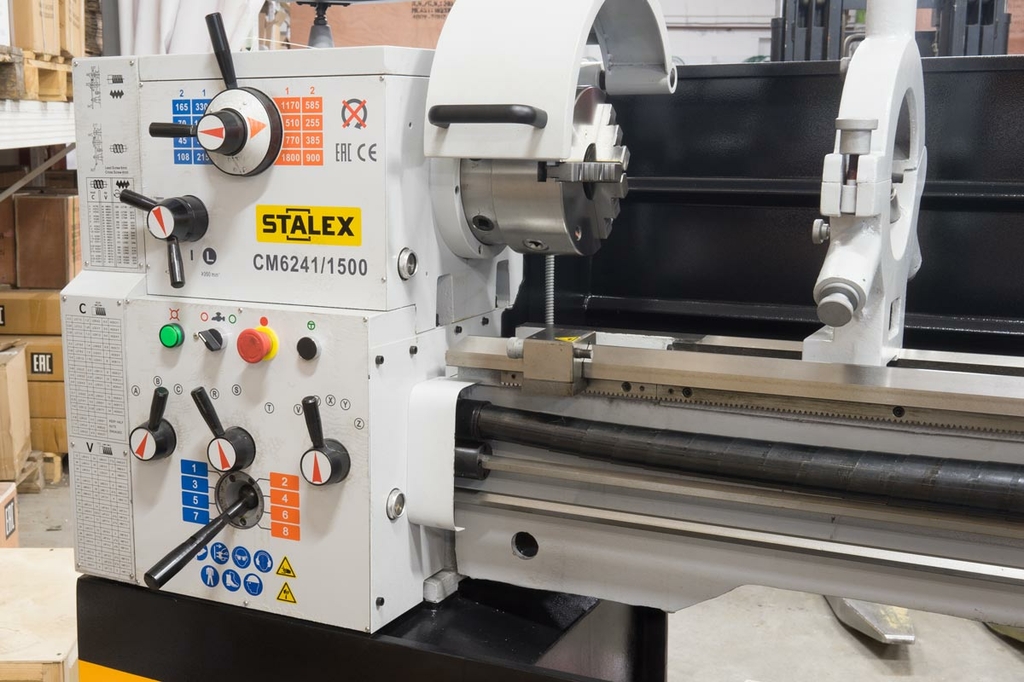

Токарно-винторезный станок STALEX CM6241/1500
Преимущества токарно-винторезного станка STALEX CM6241/1500
- Надежность и долговечность
- Высокая производительность
- Простота в эксплуатации
- Высокая точность обработки
- Удобство в настройке
- Гарантированное качество
Особенности токарно-винторезного станка STALEX CM6241/1500
- Мощность: 2200 Вт
- Диаметр обработки над станиной: 410 мм
- Диаметр обработки над суппортом: 224 мм
- Длина обработки: 1500 мм
- Система управления: ЧПУ
- Возможность подключения к компьютеру
Назначение токарно-винторезного станка STALEX CM6241/1500
Токарно-винторезный станок STALEX CM6241/1500 предназначен для точной обработки металлических деталей различных форм и размеров. Он идеально подходит для производства промышленных изделий, запчастей и инструментов.
Сферы применения токарно-винторезного станка STALEX CM6241/1500
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Судостроение
- Производство металлических конструкций
Сталекс CM6241/1500 — токарно-винторезный станок, который предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности Сталекс CM6241/1500

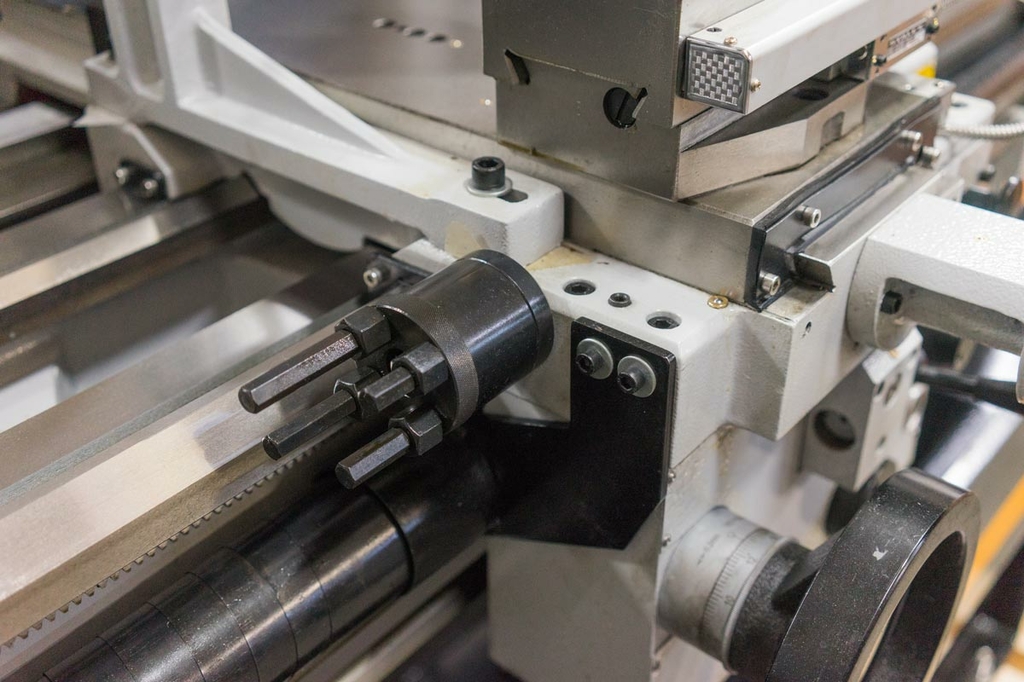

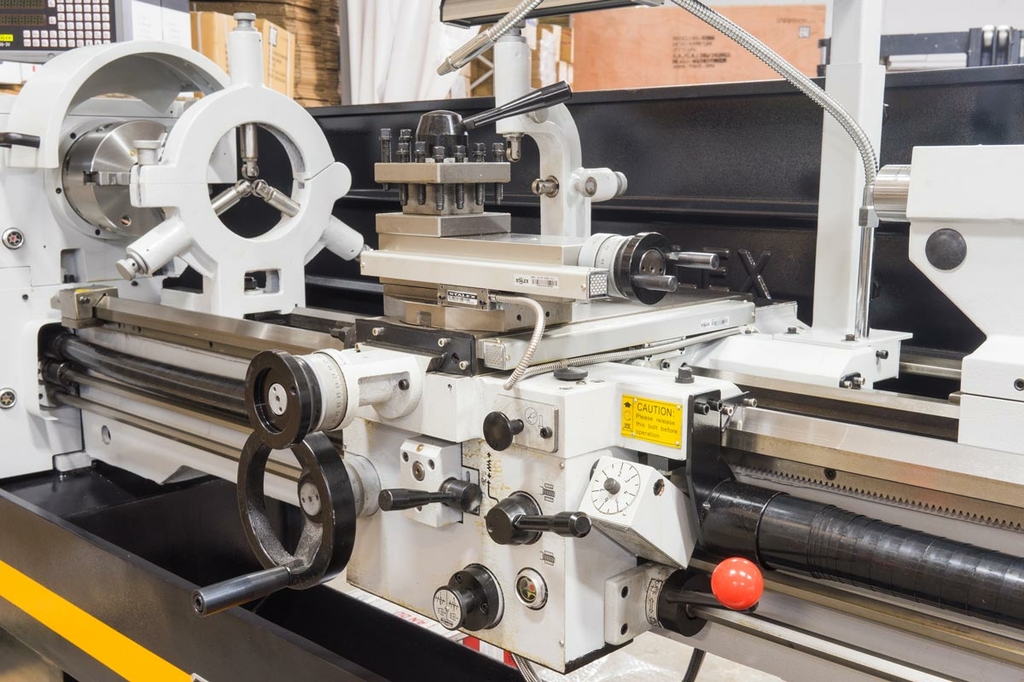

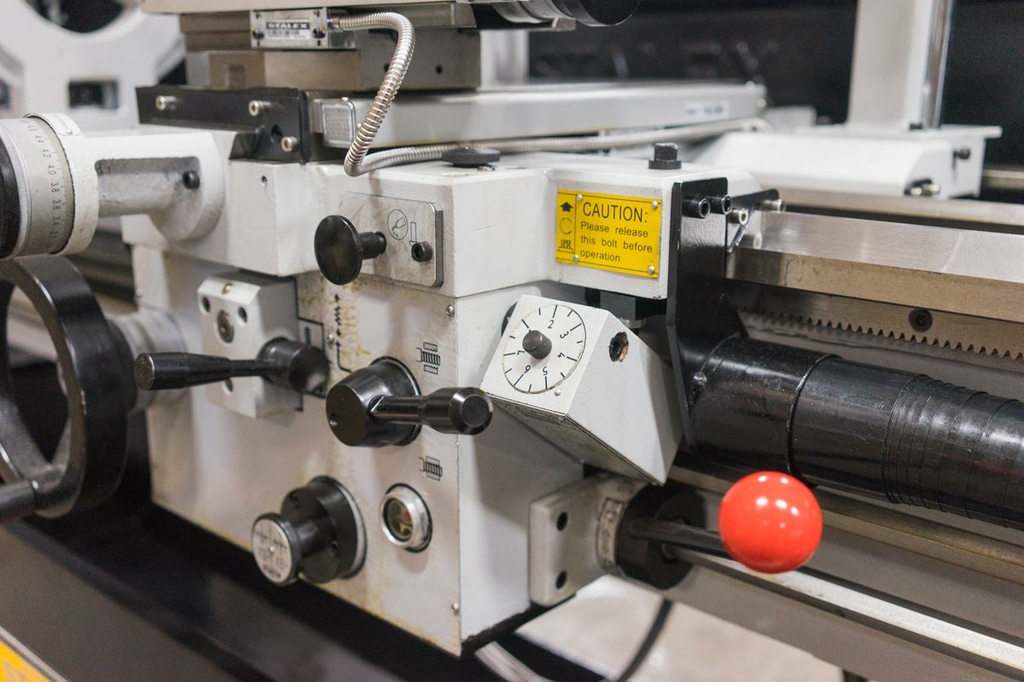

- Автоматическая продольная и поперечная подача.

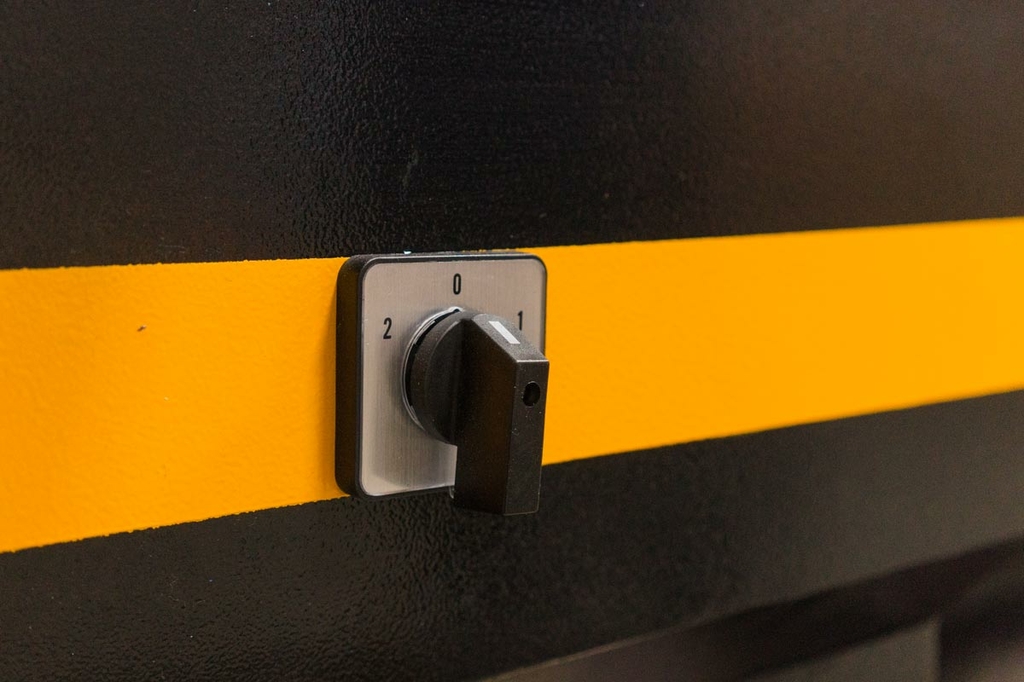

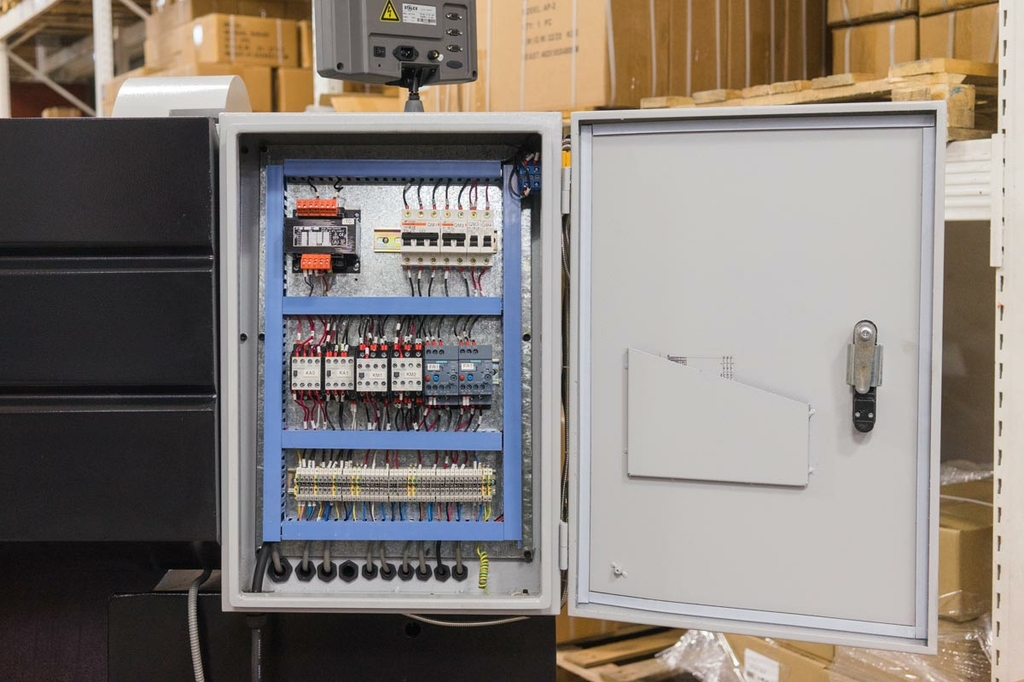

- Электрокомпоненты Siemens.
- Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
- Автоподача по двум осям X/Y.
- Установлена защита патрона, защита инструмента, защита ходового винта.
- Погрешность соосности шпинделя менее 0,009 мм.
- Погрешность биения токарного патрона менее 0,05 мм.

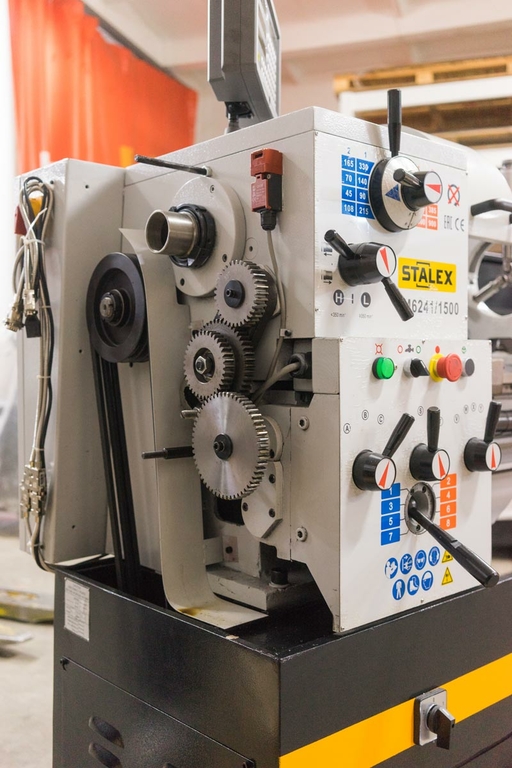

- Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные).
- Мощный двигатель рассчитан на продолжительную работу.
- Шпиндель изготовлен с высокой точностью.
- Изготовлен в соответствии с европейскими стандартами.
Технические характеристики Сталекс CM6241/1500 |
|
Диаметр обработки (станина) | 410 мм |
Диаметр обработки (суппорт) | 255 мм |
Длина выемки (ГАП) | 190 мм |
Высота центров | 205 мм |
Расстояние между центрами | 1500 мм |
Ширина станины | 250 мм |
Диаметр обработки над выемкой (ГАП) | 580 мм |
Диаметр отверстия шпинделя | 52 мм |
Диапазон частот вращения | 16 |
Частота вращения шпинделя | 45-1800 об/мин |
Предел продольных рабочих подач | 0,05-1,7 мм/об |
Предел поперечных рабочих подач | 0,025-0,85 мм/об |
Метрическая резьба, 39 | 0,2-14 мм |
Дюймовая резьба, 45 | 2-72 TPI |
Диаметральная резьба, 21 | 8-44 DP |
Модульная резьба,18 | 0,3-3,5 MP |
Торец шпинделя | D1-6 |
Внутренний конус шпинделя | КМ6 |

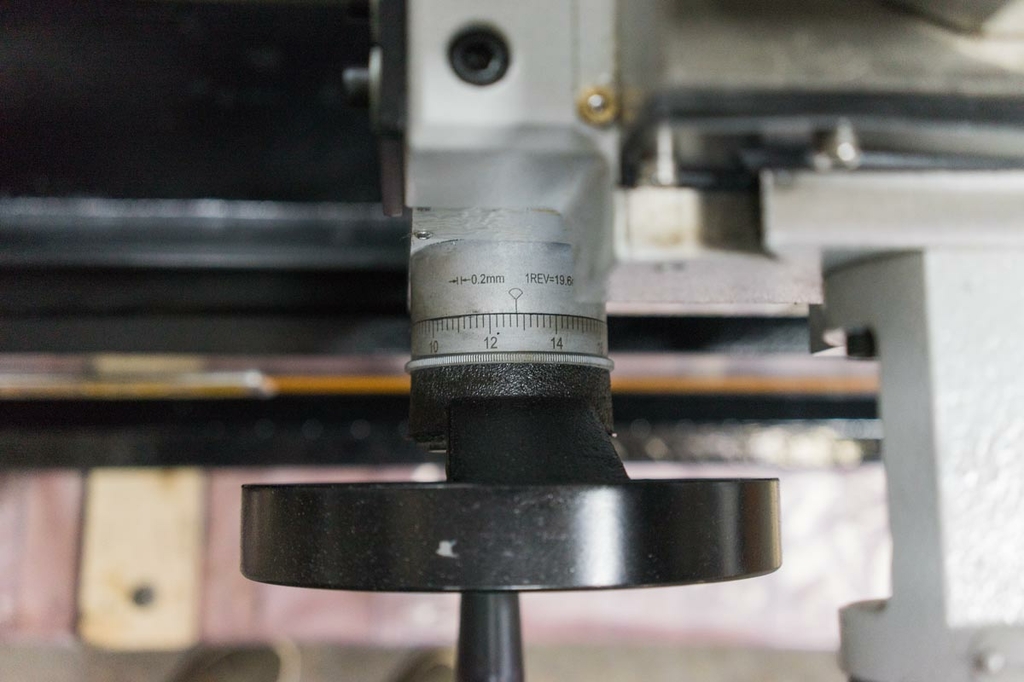

Перемещение поперечного суппорта | 210 мм |
Сечение резцов | 20×20 мм |

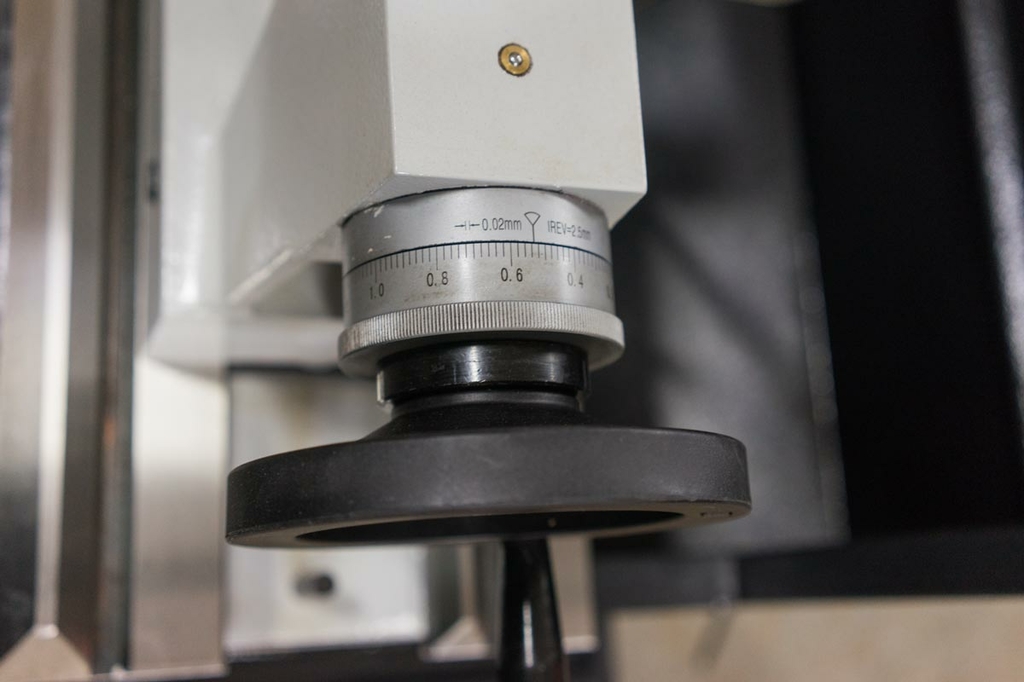

Перемещение малого продольного суппорта | 140 мм |
Мощность главного привода | 2,2 кВт |
Диаметр пиноли задней бабки | 50 мм |

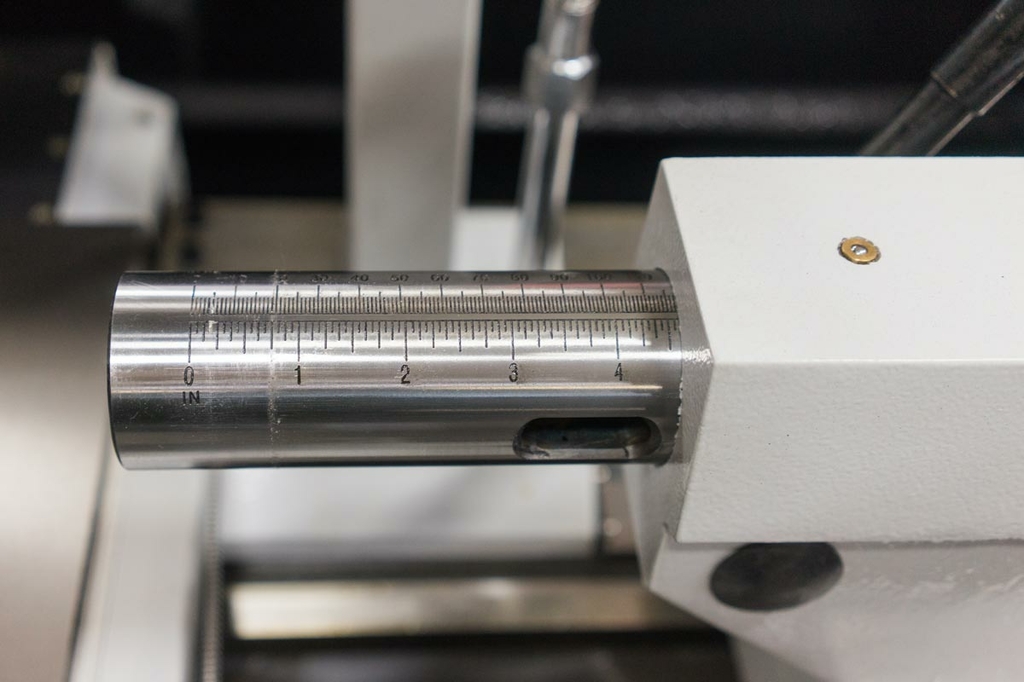

Ход пиноли задней бабки | 120 мм |
Конус пиноли задней бабки | КМ4 |

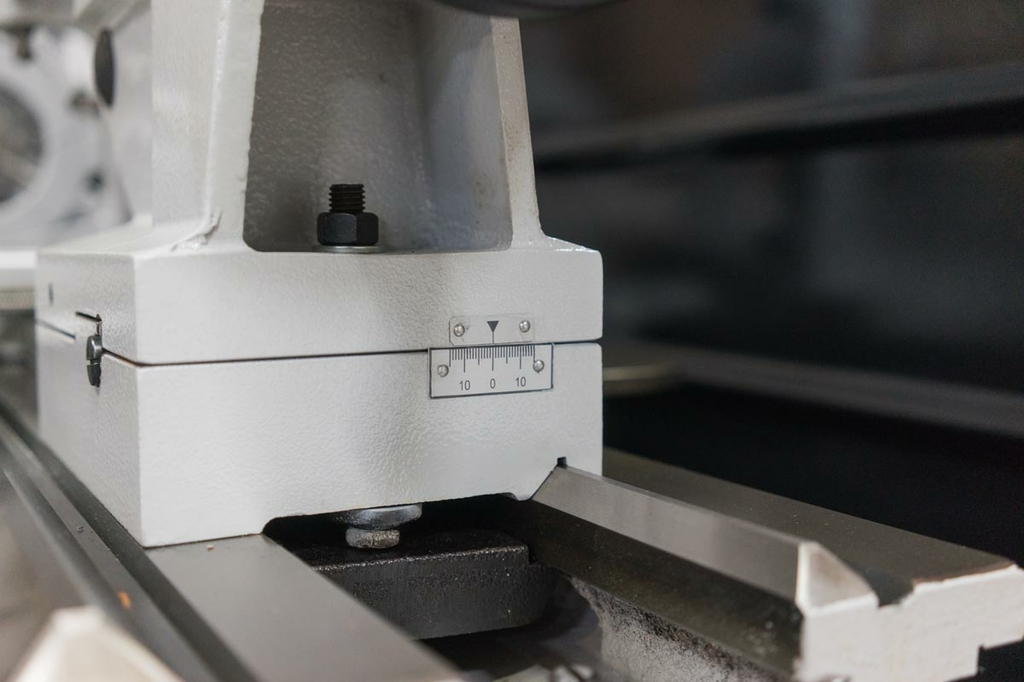

Смещение задней бабки | ±13 мм |
Мощность насоса охлаждения | 0,1 кВт |
Габариты станка | 2440×850×1320 мм |
Габариты упаковки | 2560×900×1650 мм |
Масса (нетто/брутто) | 1340/1565 кг |

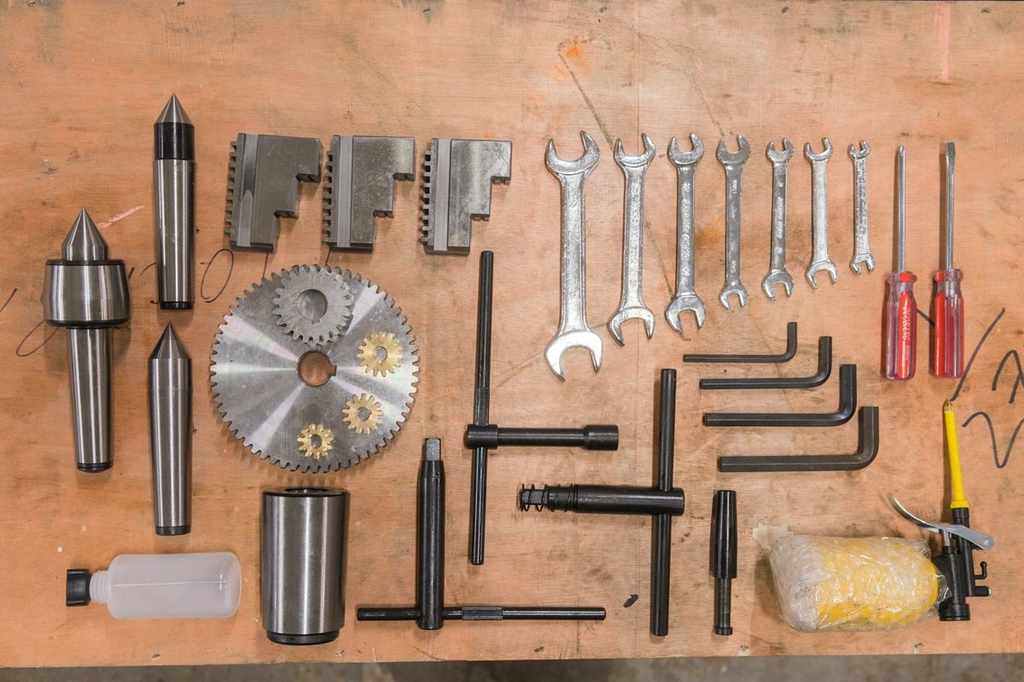

Комплект поставки Сталекс CM6241/1500
- Патрон 3-х кулачковый Ø200 мм.
- 4-х кулачковый патрон Ø200 мм.

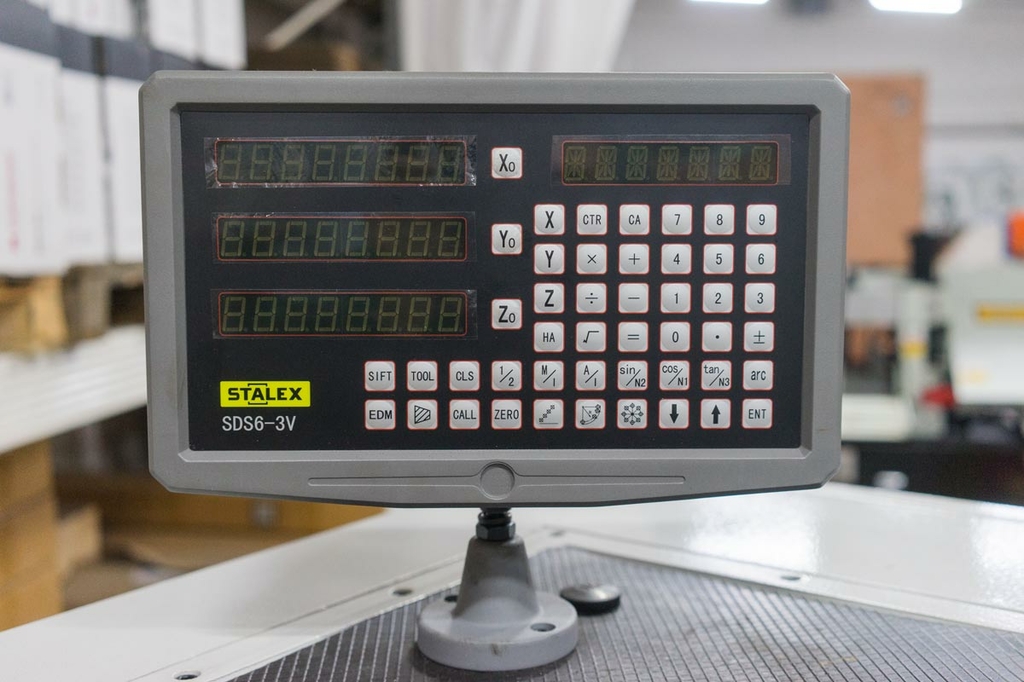

- УЦИ по 3-м осям (Sino).
- Лампа местного освещения LED.
- Защита ходового вала.
- Защита патрона.
- Защита резцедержателя.
- Система подачи СОЖ.
- Поддон для стружки.
- Упорный не вращающийся центр КМ4.
- Вращающийся центр КМ4.
- Переходник КМ4.

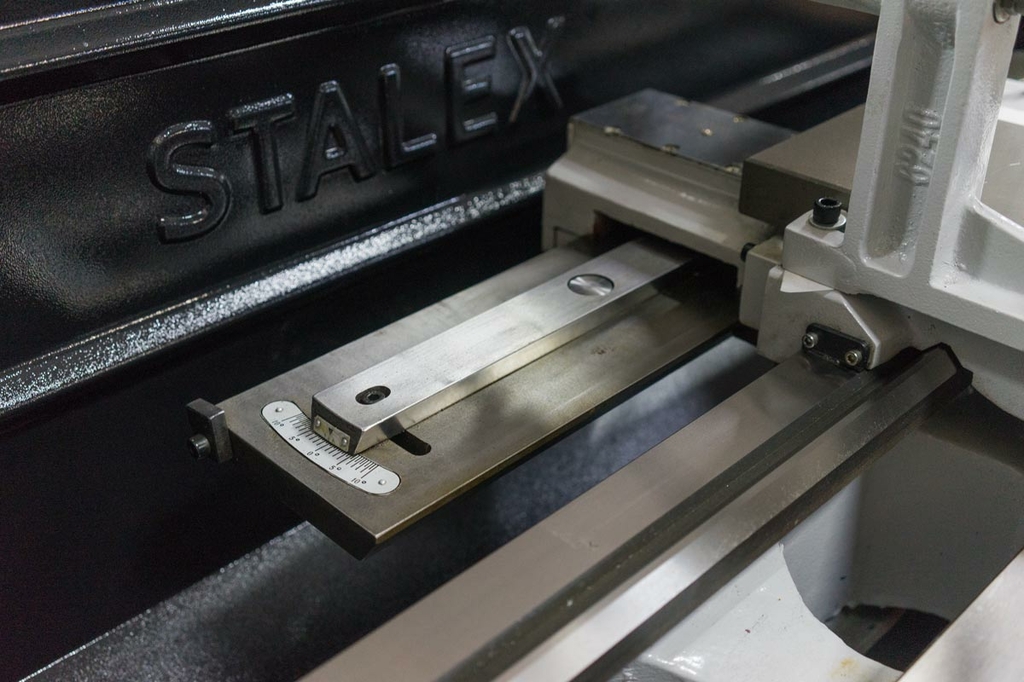

- Конусная линейка.

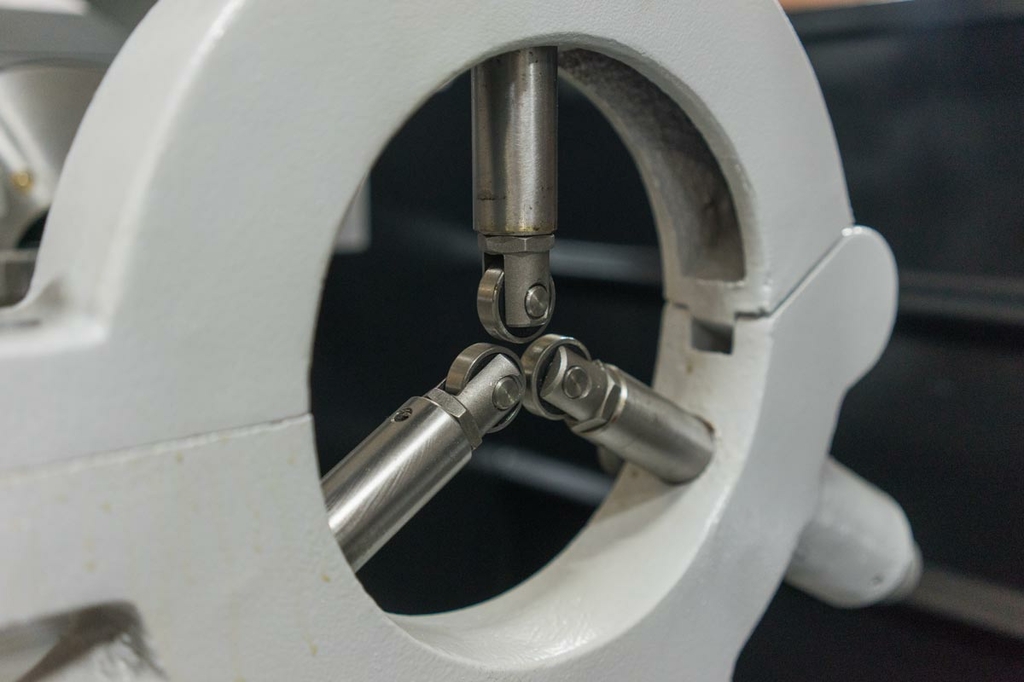

- Подвижный люнет Ø13-80 мм.

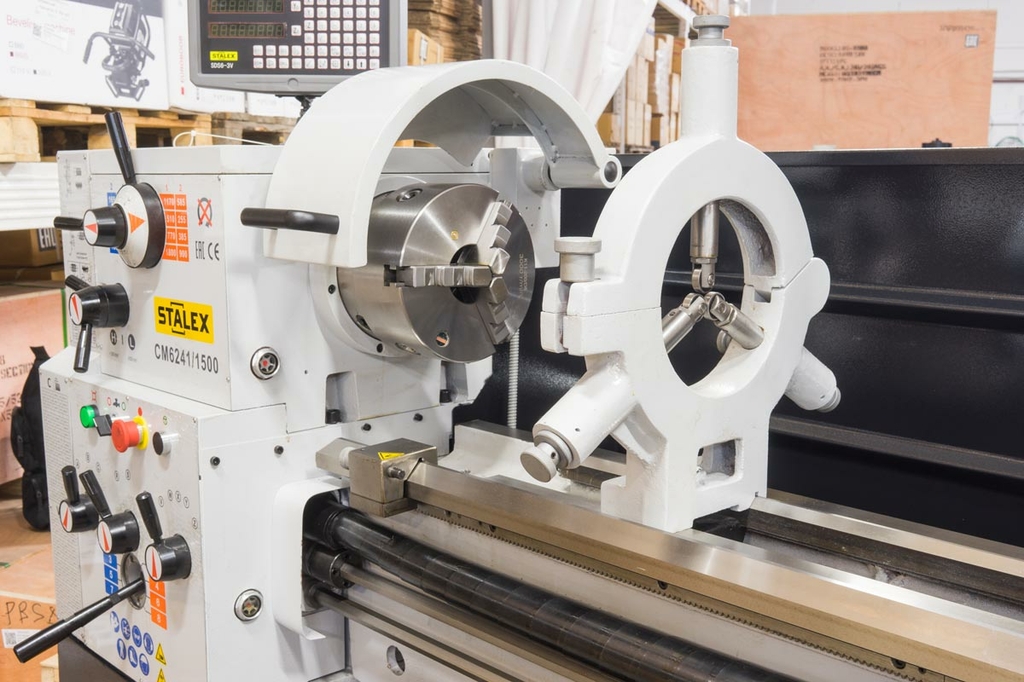

- Не подвижный люнет Ø13-152 мм.
- Анкерные болты, 6 шт.
- Документация.
