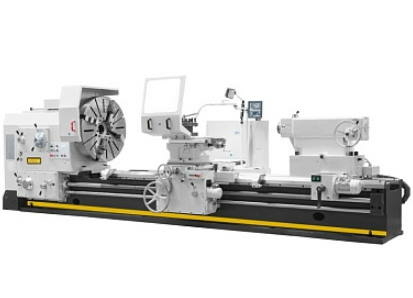

Токарно-винторезный станок STALEX D1000/5000
Артикул: staD1000/5000
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
Особенности
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 400 об/мин при 36 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ
Технические характеристики |
|
|
Диаметр обточки над станиной |
Ø1000 мм |
|
Æ обточки над поперечным суппортом |
Ø650 мм |
|
Ø обточки над съёмным мостиком gap |
Ø1250 |
|
Длинна съемного мостика gap |
610 мм |
|
Расстояние между центрами |
5000 мм |
|
Ширина станины |
755 мм |
|
Макс. масса детали, обрабатываемой в центрах |
6 000 кг |
|
Макс. масса детали, обрабатываемой в планшайбе |
1 500 кг |
|
Частота вращения шпинделя, (24 вперед/12 реверс) |
3,15 -315/5-400 об/мин |
|
Конус шпинделя |
ISO A2-15 |
|
Планшайба 4-х кулачковая |
Ø1000 мм |
|
Проходное отверстие шпинделя |
Ø130 мм |
|
Ход по оси X |
510 мм |
|
Ход по оси Z |
4800 мм |
|
Ход по оси z-1 |
300 мм |
|
Продольная подача ось X |
0,064-12 мм/об |
|
Поперечная подача ось Z |
0,032-6 мм/об |
|
Подача верхних салазок z-1 |
0,016-3 мм/ об |
|
Метрическая резьба,56 |
1-120 мм |
|
Диаметральная резьба,56 |
30-1/4 DP |
|
Дюймовая резьба,56 |
1/2-60 TPI |
|
Модульная резьба,56 |
0,5-60 мм |
|
Максимальный размер инструмента |
45х45 мм |
|
Угол поворота резцедержателя |
180º |
|
Ускор. перем. продольного суппорта ось Z |
3,740 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Конус пиноли задней бабки: |
Metric 80 |
|
Ход пиноли задней бабки |
300 мм |
|
Диаметр пиноли задней бабки |
Ø160 мм |
|
Габаритные размеры станка |
8100х1810х1790 мм |
|
Габаритные размеры упаковки |
8360×1950×2200 мм |
|
Мощность главного привода |
22,0 кВт |
|
Мощность насоса помпы СОЖ |
0,15 кВт |
|
Максимальный крутящий момент на шпинделе |
12800Nm |
|
Максимальное усилие резания(продольное/поперечное) |
4500 кг |
|
Объем бака СОЖ |
120 л |
|
Объем масла в переднюю бабку и коробку передач |
75 л |
|
Объем масла в суппорт |
12 л |
|
Мотор ускоренного перемещения |
1,5 кВт |
|
Мощность двигателя перемещения задней бабки |
1,5 кВт |
|
Масса |
12 650 кг |
Комплект поставки:
- 4-х кулачковая планшайба Ø1000 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø50-470 мм
- Подвижный люнет Ø50-220 мм;
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины;
- Моторизованная задняя бабка
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации
- Инструмент для обслуживания
