Трубонарезной станок STALEX Q1327x3000
0.0 (голосов 349)
Артикул: staQ1327/3000

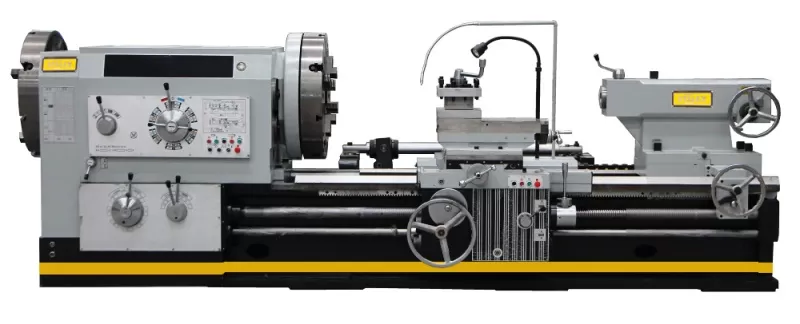

Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности. Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами Ø800 мм. Другой. длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Технические характеристики
|
Модель:
|
Q1327x3000
|
|
Диаметр обточки над станиной
|
Ø1000 мм
|
|
Ø обточки над поперечным суппортом
|
Ø610 мм
|
|
Расстояние между центрами
|
3000 мм
|
|
Макс. длинна обточки
|
2750 мм
|
|
Ширина станины
|
755 мм
|
|
Макс. масса детали, обрабатываемой в центрах
|
6 000 кг
|
|
Частота вращения шпинделя, 12
|
16-380 об/мин
|
|
Диапазон диаметров для нарезания резьбы
|
Ø130-Ø270 мм
|
|
4-х кулачковая планшайба
|
Ø 800 мм
|
|
Проходное отверстие шпинделя
|
Ø280 мм
|
|
Поперечный ход
|
520 мм
|
|
Продольная подача ось X(40)
|
0,05-1,5 мм/об
|
|
Поперечная подача ось Z(40)
|
0,1-3 мм/об
|
|
Метрическая резьба, 30
|
1-30 мм
|
|
Дюймовая резьба, 27
|
28-1 TPI
|
|
Максимальный размер инструмента
|
45х45 мм
|
|
Угол поворота резцедержателя
|
90º
|
|
Ускор. перем. продольного суппорта ось Z
|
3,640 мм/мин
|
|
Ускор. перем. поперечного суппорта ось X
|
1,870 мм/мин
|
|
Конус пиноли задней бабки:
|
MT-6
|
|
Ход пиноли задней бабки
|
300 мм
|
|
Диаметр пиноли задней бабки
|
Ø160 мм
|
|
Габаритные размеры станка(ДхШхВ)
|
6300×2100×1600 мм
|
|
Мощность главного привода
|
22,0 кВт
|
|
Мощность двигателя подачи
|
1,5 кВт
|
|
Мощность двигателя СОЖ
|
0,125 кВт
|
|
Масса нетто
|
11500 кг
|
Общий вес:
0.1 кг.
Общий объем:
0.01 куб.м
