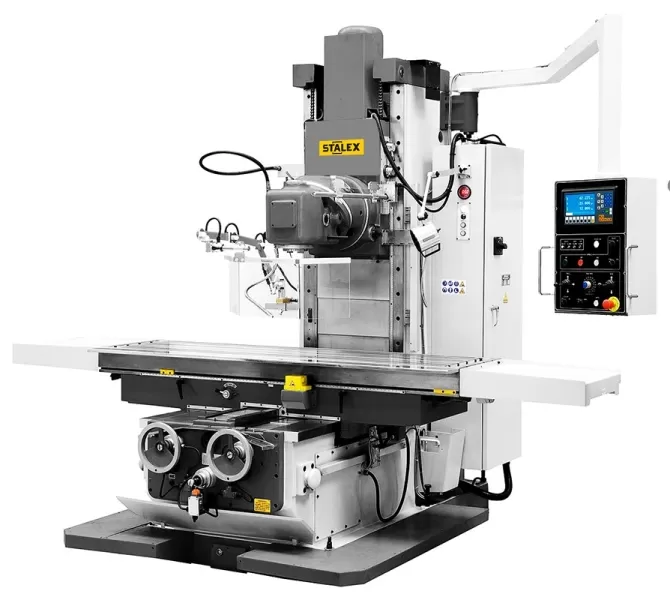

Универсально-фрезерный станок STALEX BFM2500 Servo
Артикул: sta102949
Бесконсольные универсальные фрезерные станки типа BFM2500 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении, позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки
- Сервомоторы по осям X/Y/Z
- ШВП по осям X/Y/Z
- Электрический маховик для осей X/Y/Z
- УЦИ по 3-м осям (Sino)
- Машинные тиски 200 мм
- Фрезерная оправка ISO50/Ø40
- Переходник ISO50/MT4
- Опора для горизонтальной оправки
- Частотно-регулируемый привод подач(инвертер)
- Автоподача по осям X/Y
- Автоматическая смазка направляющих
- Выносной пульт управления с УЦИ
- Schneider Electric электрокомпоненты
- LED лампа освещения
- Телескопическая защита по осям Y/ Z
- Система подачи СОЖ
Технические характеристики
| Параметры | BFM2500 Servo |
| Конус шпинделя | ISO50, 7:24 |
| Размер стола | 2500× 600 мм |
| Максимальная нагрузка на стол | 2500 кг |
| Перемещение по осям X, Y | 1800×700 мм |
| Перемещение по оси Z | 680 мм |
| Т-образные пазы | 5/20/100 мм |
| Расстояние между осью шпинделя и колонной | 660 мм |
| Расстояние шпиндель/стол(вертикально) | 10 – 680 мм |
| Диапазон оборотов шпинделя,2(Серводвигатель) | 6-300/300-1500 об/мин |
| Поворот фрезерной головки | 360º |
| Скорость подачи по X, Y (Бесступенчато) | 2,5-3000 мм/мин |
| Скорость подачи по Z, (Бесступенчато) | 2,5-2500 мм/мин |
| Ускоренные подачи по осям X/Y | 6000 мм/мин |
| Ускоренное перемещение по оси Z | 3000 мм/мин |
| Максимальный крутящий момент серводвигателя по осям X/Y/Z | 18/18/23 Nm |
| Мощность сервомоторов по осям X/Y/Z | 3,6 КВт |
| Мощность главного привода(серводвигатель) | 15,0 кВт |
| Системы СОЖ | 0,9 кВт |
| Габариты станка (ДхШхВ) | 4380x2680x2800 мм |
| Габариты упаковки/вес | 1)2550х2100х2250 мм 2)2850х2250х1400 мм |
| Масса станка | 9000 кг |
