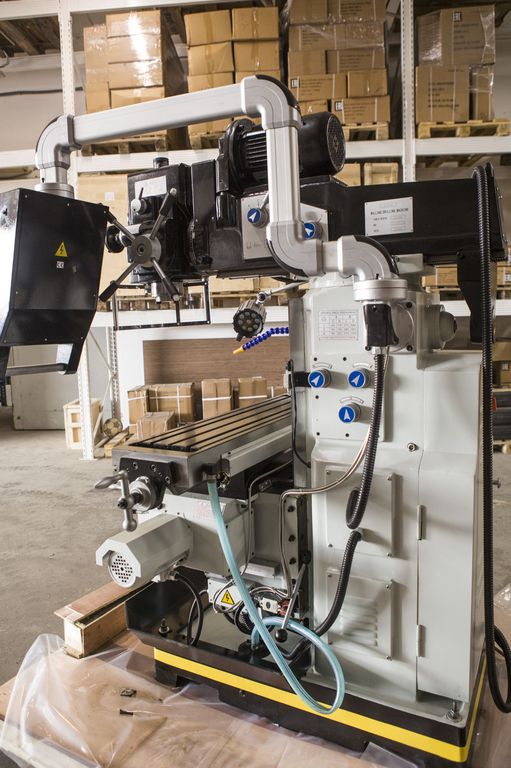

Универсально-фрезерный станок Stalex X6326B
Универсально-фрезерный станок STALEX X6326B предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.
Универсально-фрезерный станок, стол 1120х260 мм, 380В Stalex X6326B подходит для сверления, резьбонарезания и фрезерования металлов и полимеров. Модель имеет высокую прочность, обладает жесткой и надежной конструкцией.
Благодаря встроенному УЦИ можно работать точнее в автоматическом режиме. Есть функция автоподачи, что позволяет работнику выполнять меньшее количество действий для достижения необходимого результата.
Преимущества STALEX X6326B
- Вертикальный и горизонтальный шпиндели
- Макс. радиальное биение переднего конца шпинделя – 0,01 мм
- Усиленные упорные подшипники шпинделя
- Автоматический ход пиноли
- Режим резьбонарезания
- Правое и левое вращение шпинделя
- Цифровая индикация перемещения по оси X, Y, Z

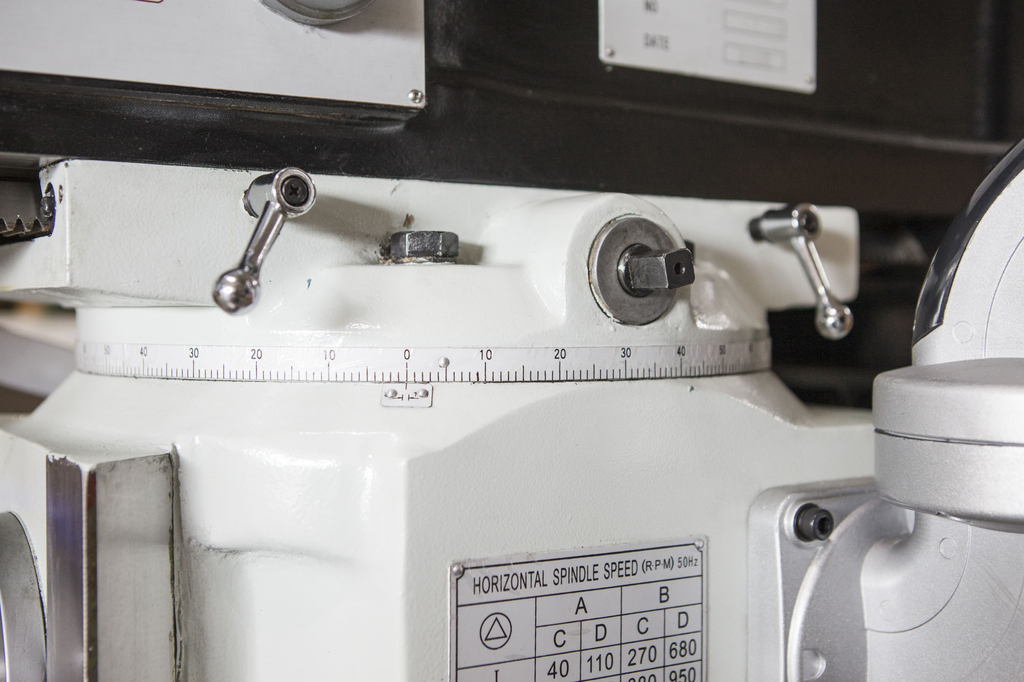

- Наклон головки на угол ± 45° влево/вправо

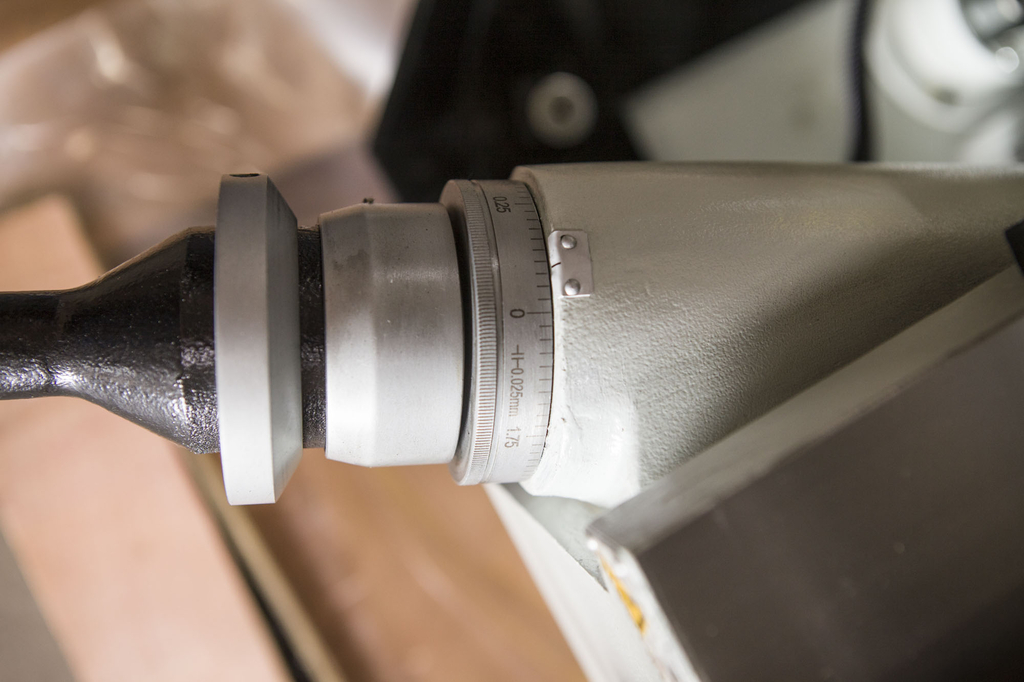

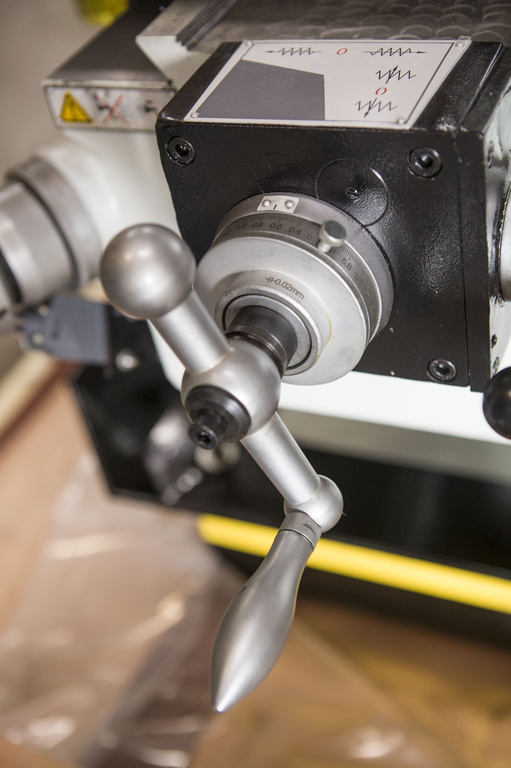

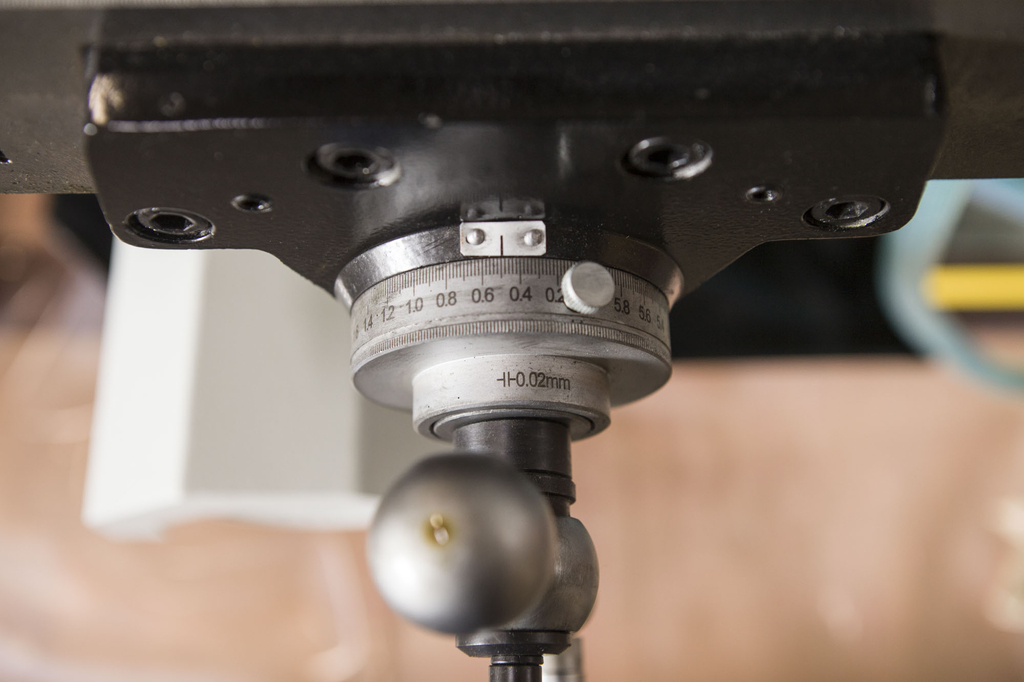

- Точная регулировка подачи по оси Z
- Автоматическая подача по осям X,Y,Z
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа освещения
Технические характеристики Stalex X6326B |
|
---|---|
Характеристика | Значение |
Макс. диаметр сверления (чугун) | 40 (автоподача 16) мм |
Макс. диаметр торцевого фрезерования | 125 мм |
Макс. диаметр концевого фрезерования | 25 мм |
Макс. диаметр резьбонарезания | М16 |
Вертикальный шпиндель | |
Частота вращения шпинделя, 12 | 67-2010 об/мин |
Конус шпинделя | ISO40 DIN 2080 |
Ход пиноли шпинделя | 120 мм |
Автоматическая подача пиноли | 0,1/0,15/0,3 мм/об |
Диапазон наклона головки | ±45⁰ |
Расстояние шпиндель-стойка | 200-550 мм |
Расстояние шпиндель-стол | 80-420 мм |
Горизонтальный шпиндель | |

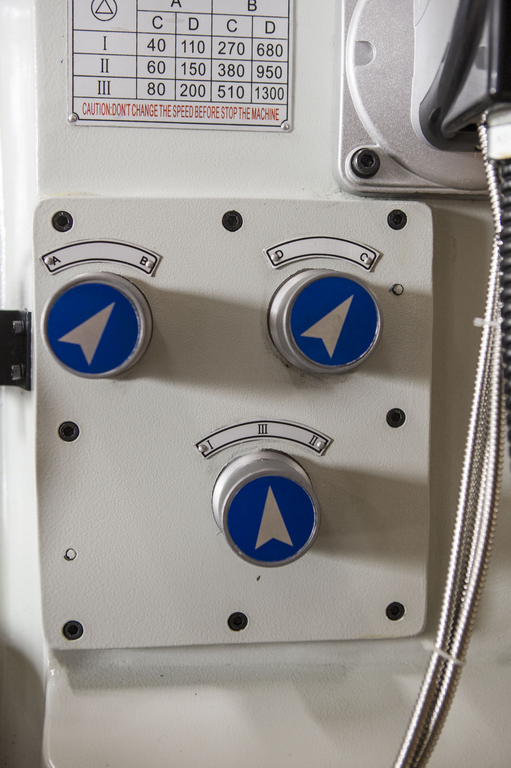

Частота вращения шпинделя, 12 | 40-1300 об/мин |
Конус шпинделя | ISO40 DIN 2080 |
Расстояние шпиндель-стол | 0-340 мм |
Фрезерный стол | |
Размер стола | 1120х260 мм |
Ход стола по оси Х x Y | 600х300 мм |
Диапазон подач | 24-402 мм/мин |
Т-образные пазы, 3 | 14 мм |
Напряжение питания | 380 В |
Выходная мощность, вертик./горизонт., S1 100 | 1,5/2,2 кВт |
Потребляемая мощность, вертик./горизонт., S6 40% | 2,2 кВт |
Габаритные размеры | 1580x1450x2150 мм |
Масса | 1480 кг |
Особенности Stalex X6326B
Встроенное УЦИ Наличие УЦИ в Stalex X6326B обеспечивает более точную и быструю настройку параметров станка при автоматической обработке заготовок. |
Устройство цифровой индикации X POS DRO 3 |
|
---|---|
Характеристика | Значение |
Количество осей | 3 |
Цена деления | 0,005 мм |
Количество знаков | 8 |
Быстродействие | 60 м/мин |
Погрешность дискретности | ±1 знак |
Напряжение питания | 93-250 В |

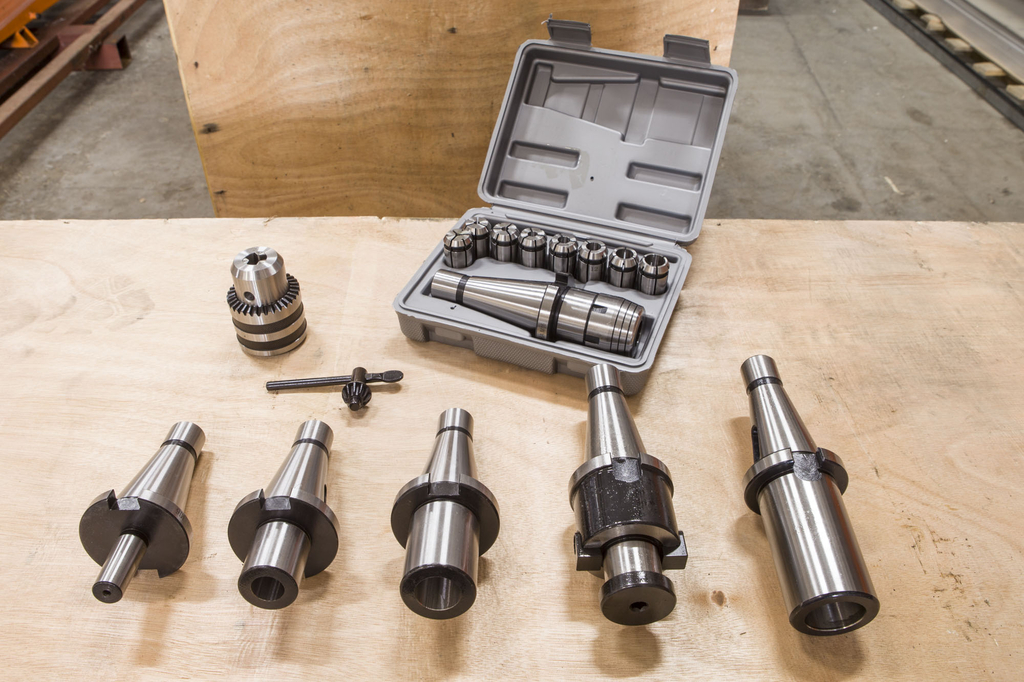

Комплектация STALEX X6326B
- Сверлильный патрон Ø16 мм
- Станок Stalex X6326B
- Оправка сверлильного патрона
- УЦИ по 3-м осям
- Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
- Оправка торцевой фрезы ISO40/ Ø 32 мм
- Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
- Клин сверлильного патрона
- Ключ 21/24

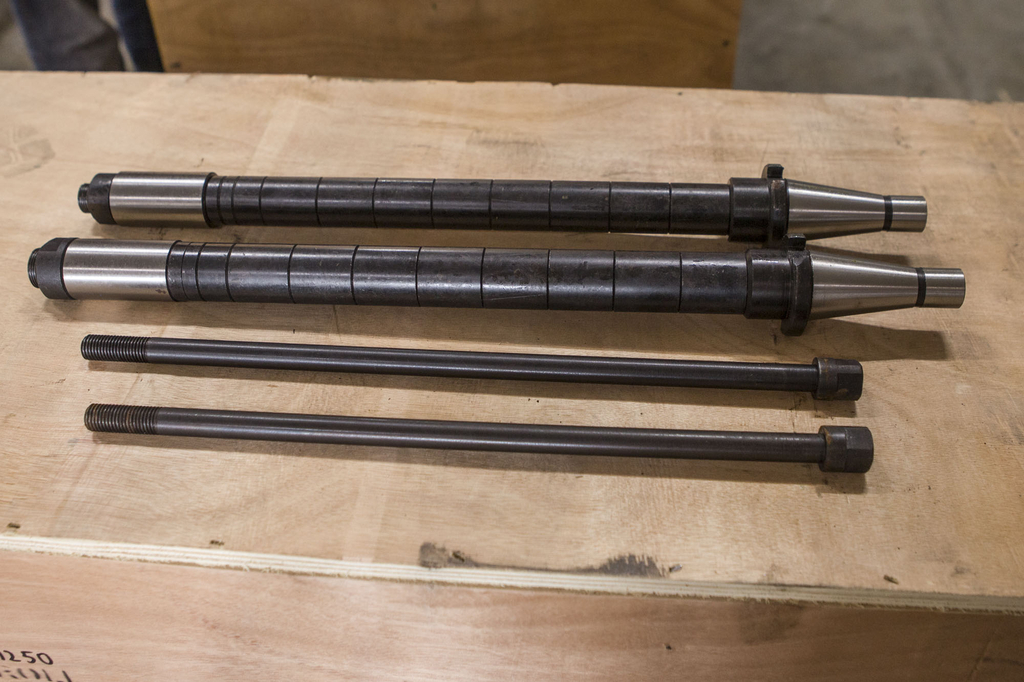

- Зажимная тяга, 2 шт.

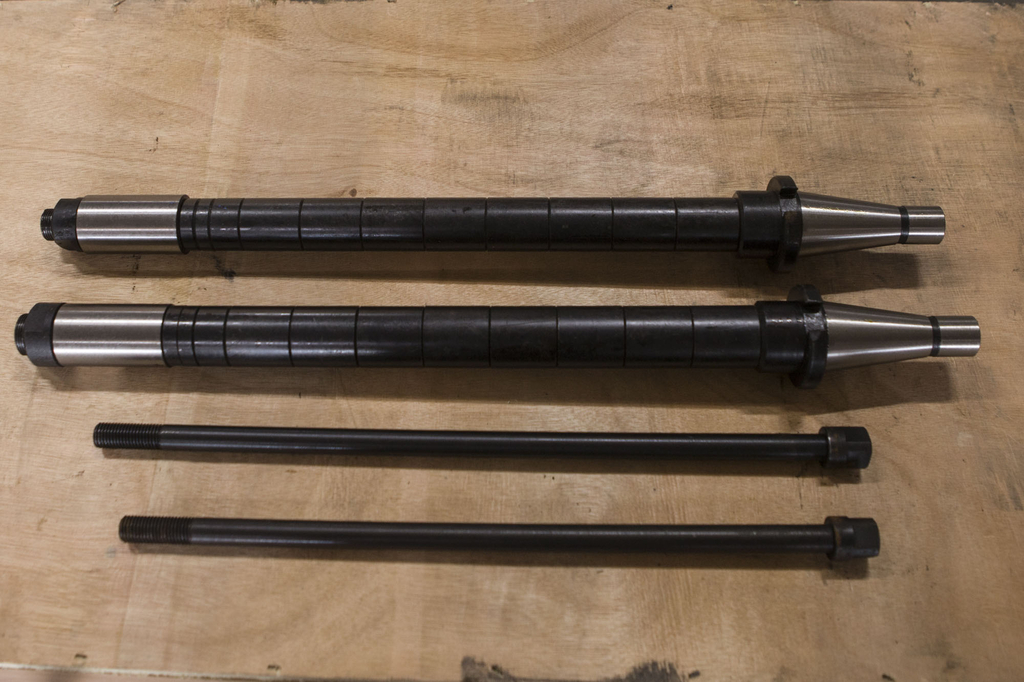

- Оправка для горизонтального фрезерования,2 шт.
- Лампа местного освещения
- Система подвода СОЖ
- Инструкция по эксплуатации
- Сертификат точности
- Упаковочный лист
