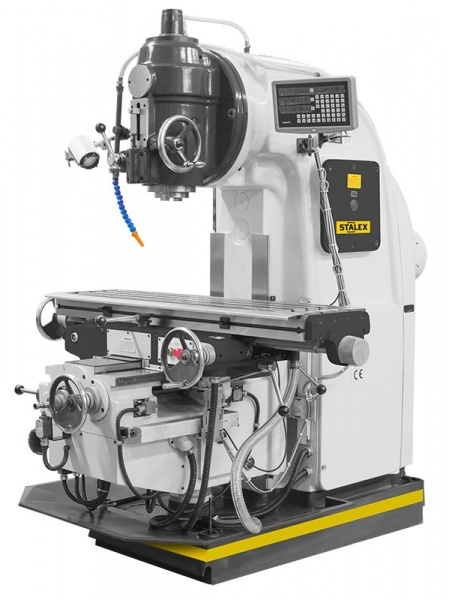

Вертикально-фрезерный станок Stalex X5032A Servo DRO
Вертикально-фрезерный станок Stalex X5032A Servo DRO — это универсальное оборудование, предназначенное для фрезерования, сверления и растачивания деталей из металлов и полимерных материалов. Этот станок идеально подходит для производства запчастей, промышленных изделий и других металлических конструкций, обеспечивая высокую точность и качество обработки.
Сферы применения
- Машиностроение
- Металлообработка
- Автомобильная промышленность
- Производство металлических конструкций
- Производство полимерных деталей
Преимущества Stalex X5032A Servo DRO
- Изготовлен из высококачественного чугуна и стали для долговечности и надежности.
- Усиленные упорные подшипники шпинделя повышают стабильность обработки.
- Поворот головки шпинделя на угол ±45° влево и вправо.
- Централизованная смазка стола обеспечивает равномерное распределение масла.
- Автоматизированный ход стола по осям X, Y, Z для удобства управления.
- ШВП (шарико-винтовая пара) по осям X и Y для плавного движения и точности.
- Встроенное устройство подвода СОЖ (системы охлаждающей жидкости).
- Лампа местного освещения для удобства работы.
- Соответствие стандарту безопасности CE.
Назначение
Станок предназначен для выполнения следующих операций:
- Фрезерование различных материалов, включая металлы и полимеры.
- Сверление отверстий с высокой точностью.
- Растачивание сложных деталей для машиностроения и других отраслей.
Ключевые технические характеристики Stalex X5032A Servo DRO
- Конус шпинделя: ISO 50 (7:24)
- Частота вращения шпинделя: от 30 до 1500 об/мин (18 скоростей)
- Размер рабочего стола: 1320×320 мм
- Перемещение стола по оси X, Y: 700×255 мм
- Ускоренное перемещение стола (X/Y/Z): 2300/1533/770 мм/мин
- Максимальная нагрузка на стол: до 500 кг
- Мощность главного привода: 7,5 кВт
- Габаритные размеры (Д×Ш×В): 1900×1670×1960 мм
- Масса: 2800 кг
Почему выбирают Stalex X5032A Servo DRO?
Stalex X5032A Servo DRO является превосходным решением для обработки деталей высокой сложности благодаря своей надежности, универсальности и простоте эксплуатации. Станок оснащен современными системами автоматизации, такими как ШВП, централизованная смазка и подача СОЖ. Удобство управления обеспечивается плавными перемещениями стола и высокой точностью делений лимбов (0,05 мм).
Благодаря мощному шпинделю и широкому диапазону скоростей вращения, станок легко справляется с обработкой твердых металлов, таких как сталь, а также с легкими сплавами и полимерными материалами. Его возможности позволяют применять его как в серийном производстве, так и для изготовления уникальных деталей.
Вертикально-фрезерный станок Stalex X5032A Servo DRO — это надежный и производительный инструмент для фрезерования, сверления и растачивания, который отвечает современным требованиям точности и эффективности. Его применение значительно повышает производительность труда и снижает затраты на обслуживание оборудования. Станок идеально подойдет как для крупных производств, так и для небольших мастерских.
Технические характеристики Stalex X5032A Servo DRO |
|
---|---|
Конус шпинделя |
ISO 50 (7:24) |
Частота вращения шпинделя, 18 |
30-1500 об/мин |
Ход пиноли шпинделя |
70 мм |
Диаметр отверстия шпинделя |
29 мм |
Расстояние шпиндель-стол(мин/макс) |
60/410 мм |
Расстояние шпиндель-стойка |
350 мм |
Размер рабочего стола |
1320х320 мм |
Перемещение стола по оси X, Y |
700х255 мм |
Ускоренное перемещение стола X/Y/Z |
2300/1533/770 мм/мин |
Диапазон скорости подачи стола: | |
Продольное, 18 |
23,5-1180 мм/мин |
Поперечное, 18 |
15-786 мм/мин |
Вертикальное, 18 |
8-394 мм/мин |
Максимальный вертикальный ход стола (мех/ручной) |
330/350 мм |
Максимальный поперечный ход стола(мех/ручной) |
255/240 мм |
Максимальный продольный ход стола(мех/ручной) |
700/680 мм |
Деление лимбаь |
0,05 мм |
Продольное |
0,05 мм |
Поперечное |
0,05 мм |
Вертикальное |
0,05 мм |
Пазы Т-образные |
3х18 мм |
Расстояние между пазами |
70 мм |
Диапазон поворота головки шпинделя |
± 45° |
Общая мощность |
11 кВт |
Мощность главного привода |
7,5 кВт |
Мощность мотора перемещения X /Y/Z |
1,5 кВт |
Двигатель насоса СОЖ |
0,125 кВт |
Подача СОЖ |
22 л/мин |
Максимальная нагрузка на стол |
500 кг |
Габаритные размеры (ДхШхВ) |
1900х1670х1960 мм |
Масса |
2800 кг |
Комплект |
|
---|---|
Цанговый патрон с набором цанг (4-16мм) | 8 шт. |
Оправка ISO50/MT4 | |
Тиски фрезерные 160 мм | |
Оправка ISO50 для торцевых фрез | |
Лампа местного освещения | |
Инструмент для обслуживания | |
УЦИ по трем осям |
